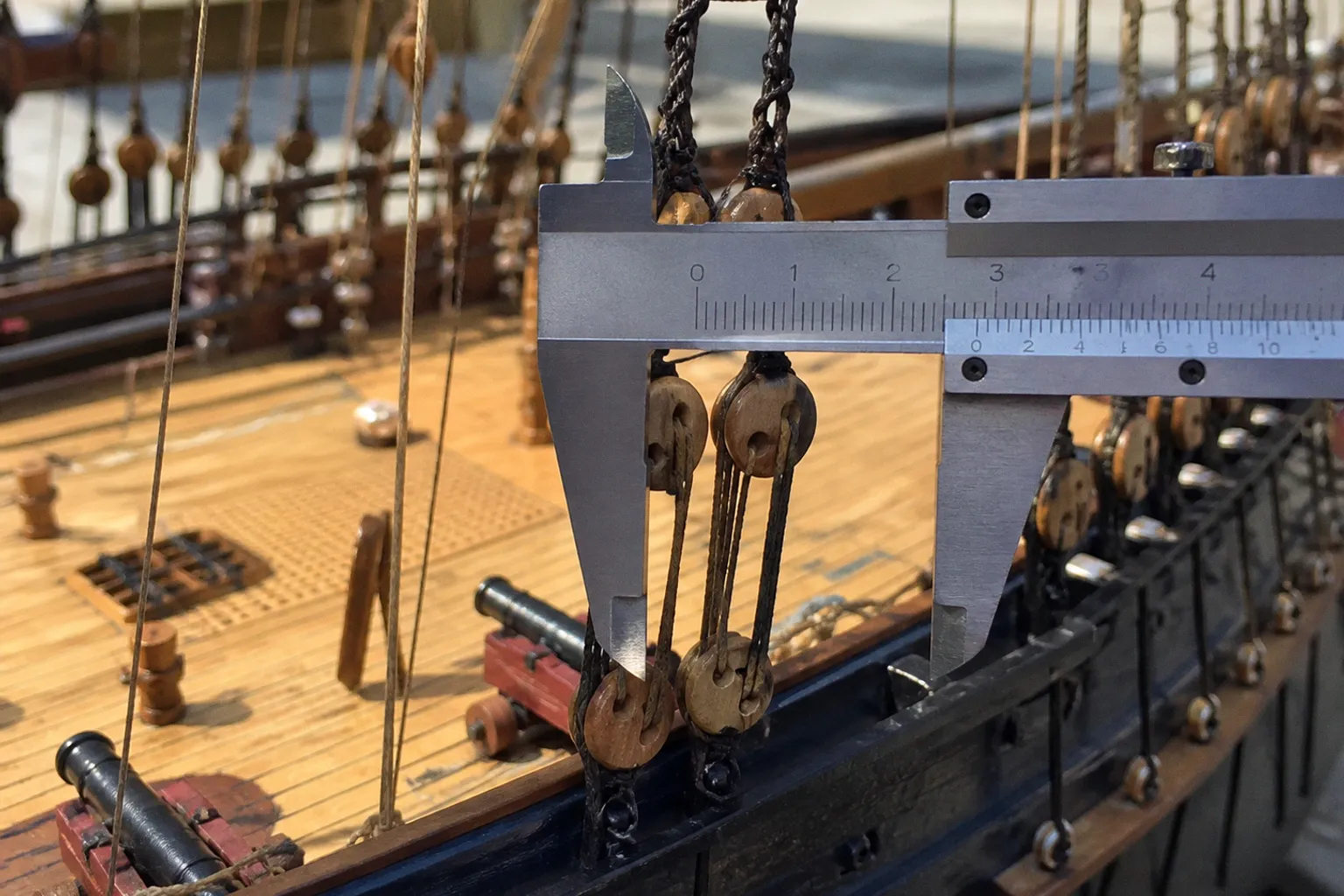

Distanza tra le bigotte: l'errore comune nei velieri

Basta una sola bigotta superiore fuori asse per rendere falso un intero modello. Non serve avvicinarsi con una lente: l'occhio registra subito quella piccola irregolarità nella linea delle sartie, la tensione che si interrompe, il corridore che devia come una pennellata sbagliata dentro un chiaroscuro altrimenti convincente. Nel modellismo navale statico, la distanza tra le bigotte non è un dettaglio secondario del sartiame. È una misura visiva prima ancora che costruttiva.

L'errore più frequente non consiste soltanto nel collocare le bigotte alla distanza sbagliata. Il problema vero è l'insieme: le bigotte superiori non parallele al parasartie, l'intervallo irregolare tra i due dischi, l'inclinazione incoerente rispetto alla sartia, la tensione applicata senza una sequenza capace di distribuirla. Il veliero perde allora la sua architettura. Alberi e fasciame possono essere eccellenti, ma il sartiame appare improvvisato; e l'illusione ottica, che è il solo tribunale davvero severo del modello, emette la sentenza.

Il rapporto tra albero e bigotta: la scala non è una decorazione

La bigotta non è una semplice rotella forata infilata tra sartia e landa. Nel veliero reale era un elemento funzionale, dimensionato in rapporto all'albero, alla robustezza delle sartie e alla forza esercitata dai corridori. In un modello, questa funzione deve essere tradotta in una proporzione leggibile. Non basta quindi scegliere una misura “simile” a quella indicata nel kit o recuperare il diametro più comodo da maneggiare.

Un riferimento storico frequentemente utilizzato indica per la bigotta inferiore un diametro pari a circa la metà di quello dell'albero corrispondente. Non è una formula universale, valida senza distinzione per ogni epoca e per ogni veliero: le proporzioni variavano in base alle dimensioni della nave e alle caratteristiche del suo armamento. È però un ordine di grandezza utile per capire quando il componente è vistosamente fuori scala.

La sproporzione si manifesta in due direzioni opposte:

• una bigotta troppo grande diventa un elemento dominante, quasi un disco ornamentale appeso al parasartie; altera la scala cromatica del modello perché introduce una massa chiara e compatta dove dovrebbe esserci una sequenza più sottile di legno scuro, filo e ombra;
• una bigotta troppo piccola perde presenza funzionale, rende il corridore esageratamente minuto e trasforma la sartia in una linea priva di peso;
• un diametro corretto ma uno spessore eccessivo produce lo stesso effetto di un pezzo fuori scala: il profilo laterale diventa pesante e l'insieme non respira;
• fori troppo grandi, bordi troppo netti o una finitura lucida fanno sembrare il componente appena uscito dalla confezione, non consumato dal lavoro e dall'umidità.

La scala, in questo caso, si legge soprattutto attraverso il rapporto fra pieni e vuoti. I fori delle bigotte devono avere una presenza sufficiente per essere percepiti, ma non diventare il soggetto principale. Il corridore deve attraversarli con continuità, senza gonfiarsi in nodi sproporzionati né scomparire in una trama confusa.

Una bigotta fuori scala non è un piccolo difetto: è un obiettivo fotografico puntato direttamente sull'errore.

Anche il colore partecipa alla misura. Un legno troppo chiaro e uniforme rende le bigotte più grandi di quanto siano; una patinatura troppo scura ne cancella i fori e crea una macchia. La finitura deve conservare il chiaroscuro del pezzo: bordo, superficie, foro e filo devono distinguersi senza sembrare quattro materiali indipendenti.

La distanza tra le bigotte modellismo richiede una geometria leggibile

La distanza storica tra bigotta superiore e inferiore viene spesso indicata in un intervallo compreso tra tre, quattro e cinque volte il diametro della bigotta. Il valore di cinque volte era il riferimento più diffuso sulle navi di grandi dimensioni, ma non deve essere trasformato in una regola meccanica per ogni veliero. La distanza dipendeva dalla scala dell'insieme, dal tipo di attrezzatura e dal rapporto tra sartie, parasartie e alberatura.

Nel modello, tuttavia, la precisione della distanza conta quanto il suo valore. Un intervallo di quattro diametri ripetuto con coerenza può risultare più realistico di una misura teoricamente corretta applicata in modo irregolare. L'occhio non calcola la media: confronta le sequenze. Se una coppia di bigotte è separata da uno spazio stretto e quella accanto da uno spazio più aperto, la linea dei corridori perde ritmo. Sembra tesa in alcuni punti e rilassata in altri, anche quando il filo è stato incollato con la stessa cura.

È utile leggere la disposizione come una composizione verticale, non come una fila di componenti isolati. Ogni bigotta superiore deve dialogare con:

• l'inclinazione della sartia;
• la posizione della bigotta inferiore sul parasartie;
• la linea orizzontale generale delle bigotte vicine;
• l'angolo con cui il corridore entra nei fori;
• la distanza dal bordo del ponte e dagli altri elementi del sartiame.

Il termine “orizzontale” va interpretato con cautela. Le bigotte superiori devono risultare allineate tra loro e coerenti con il parasartie, ma non necessariamente disposte come una riga geometrica indipendente dall'andamento delle sartie. Una superficie del modello può avere una lieve inclinazione prospettica; ciò che non può avere è una serie di componenti che sembrano montati ciascuno secondo una legge diversa.

Perché l'allineamento parallelo al parasartie è decisivo

Quando le bigotte superiori non sono parallele al parasartie, i corridori non lavorano più lungo una geometria pulita. Si creano torsioni, variazioni di luce tra i due elementi e una tensione sbilanciata sulle sartie. Il difetto è immediatamente visibile nelle fotografie laterali, dove il sartiame non viene protetto dalla prospettiva ravvicinata.

Una bigotta collocata verticalmente rispetto al ponte è spesso sbagliata proprio perché ignora l'angolazione naturale della sartia. La sartia sale verso l'albero con una direzione propria; la bigotta dovrebbe assecondare quella direzione, non obbedire ciecamente alla superficie orizzontale sottostante. Se il componente viene disposto come un piccolo pendolo perfettamente verticale, il corridore entra nei fori con una torsione innaturale. Il filo può anche apparire teso, ma la tensione è scenografica, non plausibile.

Qui il modellista deve scegliere fra due tentazioni. La prima è correggere tutto secondo la squadra, ottenendo una regolarità astratta. La seconda è seguire la sola inclinazione della sartia, trascurando l'allineamento complessivo. Nessuna delle due basta. Serve una relazione coerente tra il singolo asse e la famiglia di assi che compone il sartiame.

La dima: uno strumento modesto contro il disordine

La dima è una delle poche concessioni che il modellismo navale fa alla geometria senza perdere la sua dimensione artigianale. Può essere realizzata con un sottile filo metallico, un listello di legno o un piccolo elemento di cartoncino inserito provvisoriamente nei fori delle bigotte. Il suo compito non è correggere un pezzo già montato, ma impedire che la distanza cambi mentre la legatura prende forma.

Sembra un accorgimento elementare. In realtà risolve il punto più instabile del montaggio: il filo, quando viene tirato, tende a spostare la bigotta superiore; il corridore successivo accentua lo spostamento; la colla blocca infine una posizione che era già sbagliata. Il risultato è una sequenza in cui ogni coppia appare plausibile da sola, ma l'intero parasartie assume un andamento irregolare.

La dima deve mantenere una distanza costante tra le due bigotte senza forzarne l'angolazione. Questo è il punto che spesso viene trascurato. Un distanziatore troppo rigido o collocato fuori asse può mantenere la misura corretta e, allo stesso tempo, imporre una posizione visivamente falsa. La distanza è soltanto una delle coordinate; le altre sono l'allineamento, la rotazione e l'inclinazione.

Per i modelli in scala, vengono utilizzate anche dime con distanze nell'ordine di 20–21 millimetri, quando la configurazione del veliero lo richiede. Il dato non ha valore universale: una misura utile su un modello può risultare enorme o insufficiente su un altro. La dima deve nascere dal diametro effettivo delle bigotte e dalla scala del sartiame, non da un numero copiato senza contesto.

Un controllo visivo efficace consiste nell'osservare il modello da tre posizioni:

1. Vista laterale: rivela se la distanza tra bigotta superiore e inferiore resta costante e se le coppie seguono una linea coerente.

2. Vista frontale o leggermente obliqua: mostra le torsioni del corridore, le bigotte ruotate e le sartie che si aprono in modo diseguale.

3. Vista dall'alto: permette di individuare l'eventuale inclinazione delle bigotte rispetto al parasartie e al bordo del ponte.

Non è una procedura spettacolare, ma è il genere di controllo che separa una geometria composta da una geometria soltanto assemblata. Il modello statico non ha movimento reale; deve quindi suggerirlo attraverso la correttezza delle tensioni e la continuità delle linee.

La legatura delle bigotte: il filo non deve comandare l'immagine

Il corridore è un filo, ma sul modello si comporta come una linea grafica. Se è troppo spesso, scurisce la composizione e chiude i vuoti fra le bigotte. Se è troppo sottile, non sostiene visivamente il peso dell'alberatura. Se viene tirato con eccessiva energia, incurva o ruota le bigotte; se resta molle, lascia una serie di piccoli archi che fanno pensare a un'attrezzatura abbandonata.

La legatura delle bigotte deve quindi essere giudicata non soltanto per la tenuta, ma per la qualità della linea. Un corridore ben posato conserva una tensione uniforme, con nodi discreti e privi di escrescenze. Il nodo non dovrebbe diventare il dettaglio più leggibile del sartiame. Quando il visitatore nota prima il nodo della bigotta e poi la bigotta stessa, la scala è già compromessa.

Anche la scelta dell'adesivo va subordinata alla resa. Non esiste un obbligo di utilizzare cianoacrilato, né sarebbe sensato considerarlo una soluzione storicamente corretta. Molti modellisti preferiscono nodi e colle viniliche, anche diluite, proprio perché mantengono una certa flessibilità e consentono di correggere l'assestamento. Una fissatura immediata e rigida può congelare una tensione sbagliata nel momento peggiore.

Il comportamento del filo dopo la legatura è infatti meno prevedibile di quanto sembri. Fibre naturali e fili trattati possono modificare leggermente la tensione; un corridore che appare perfetto al momento dell'incollaggio può rilassarsi, oppure tirare la bigotta adiacente. Per questo è prudente lasciare provvisoriamente legature e corridori in posizione per circa 24 ore prima della fissatura definitiva. Il tempo non aggiunge precisione: la rende visibile.

La colla deve chiudere una geometria già corretta, non essere chiamata a inventarla.

Durante questo intervallo, ogni variazione va osservata con una luce radente. La luce frontale appiattisce il sartiame; quella laterale rivela invece le differenze di tensione, i fili che si sollevano, le bigotte che hanno ruotato e le ombre che non coincidono. In un modello destinato alla fotografia, questo controllo è essenziale: l'obiettivo amplifica le irregolarità che dal vivo sembrano tollerabili.

La sequenza di tensionamento: partire dal punto che stabilizza l'albero

Il sartiame non si tende come una serie di fili indipendenti. Ogni corridore trasferisce una forza alla sartia, alla bigotta e all'albero. Se le prime sartie vengono serrate senza una logica di bilanciamento, l'albero può ricevere una trazione laterale e le bigotte già posizionate possono cambiare inclinazione. Quando il modellista arriva alle sartie successive, è costretto a correggere un errore che non appartiene più a un singolo elemento, ma all'intera struttura.

Per evitare che le sartie anteriori si allentino durante il montaggio, una pratica utile consiste nell'iniziare la tensionatura dalle sartie più a poppa oppure nell'alternare i lati, in modo da distribuire progressivamente il carico sull'albero. Non è una regola ornamentale: è una strategia per impedire che la struttura venga trascinata verso un lato.

La sequenza deve essere valutata in relazione alla robustezza dell'alberatura e alla quantità di sartiame già montata. Il principio resta però chiaro: non si completa una fiancata lasciando l'altra completamente libera. Una tensione eccessiva su un solo lato produce inclinazioni che spesso vengono scambiate per difetti della bigotta, quando il problema è nato molto prima.

I sintomi di un bilanciamento errato sono riconoscibili:

• le bigotte di una fiancata presentano una distanza più stretta rispetto a quelle opposte;
• alcune sartie sembrano tese come corde di strumento, mentre altre formano una curva appena percettibile;
• l'albero appare inclinato osservando il modello lungo la chiglia;
• i corridori non sono più paralleli fra loro e le ombre sul parasartie diventano discontinue;
• la bigotta superiore ruota verso l'esterno, costringendo il filo a entrare nei fori con un angolo innaturale.

La tentazione, a questo punto, è intervenire con una goccia di colla e nascondere il difetto. È una soluzione cosmetica. La colla immobilizza il sintomo e conserva la causa. Se l'errore è evidente, è preferibile sciogliere la legatura, riportare la bigotta nella sua posizione e lasciare che il filo trovi una nuova tensione. Il sartiame perdona poco, ma spesso permette ancora una correzione prima della fissatura definitiva.

L'usura e la patinatura: il realismo non copre la geometria

Una patinatura ben eseguita può rendere credibili le bigotte, ma non può correggere una distanza irregolare. Il colore attenua i bordi; non riallinea le coppie. Anzi, una finitura eccessivamente contrastata rende più evidente il difetto, perché la superficie scura delle bigotte e i corridori chiari o cerati creano una trama ottica molto leggibile.

Le bigotte storiche non avevano l'aspetto di piccoli componenti identici appena torniti. L'usura poteva smussare i bordi, rendere meno uniforme la tonalità e accumulare sporco nei fori. Sul modello, però, l'invecchiamento deve restare subordinato alla scala. Una patina nera nei fori può risultare efficace; una bordatura uniforme di pigmento su ogni elemento crea invece una ripetizione artificiale. È il genere di regolarità che tradisce la mano del modellista più della vernice nuova.

La scala cromatica dovrebbe muoversi dentro variazioni contenute:

• legno bruno o bruno-grigiastro per le bigotte, senza trasformarle in blocchi neri;
• corridori leggermente più chiari o più opachi, così da distinguere il filo dalla massa lignea;
• metallo e accessori in ottone smorzati, mai giallo brillante;
• zone di usura concentrate sui bordi e nei punti di contatto, non distribuite in modo uniforme come una polvere decorativa.

La luce finale del modello deve restituire una gerarchia. Prima si legge la linea dell'albero, poi la rete delle sartie, infine il dettaglio delle bigotte. Se queste ultime emergono come una collana vistosa, il rapporto gerarchico è saltato. Il realismo non consiste nel mostrare tutto con la stessa intensità; consiste nel lasciare che ogni elemento abbia il peso visivo che avrebbe avuto nella realtà.

Una tabella per non confondere proporzione e distanza

Quando il dettaglio diventa composizione

La distanza tra le bigotte è un problema tecnico soltanto nella prima lettura. Guardando il modello nel suo insieme, diventa un problema di composizione. Le sartie disegnano una trama verticale e diagonale; i corridori introducono una serie di piccole traverse; il parasartie offre una base scura da cui il sartiame si stacca. Ogni irregolarità modifica il ritmo delle linee.

Il modello convincente non è quello in cui ogni bigotta appare perfetta isolatamente. È quello in cui l'occhio può percorrere l'intera fiancata senza incontrare inciampi. La distanza resta costante dove deve restare costante, cambia soltanto quando la struttura reale lo richiede, e l'insieme conserva una tensione visiva continua. Questo vale più di una finitura brillante e più di un eccesso di accessori.

Anche la documentazione fotografica del veliero può aiutare, purché venga letta con prudenza. Una fotografia frontale può deformare le distanze; un'immagine obliqua può far sembrare inclinate bigotte che nella realtà sono semplicemente viste secondo una prospettiva laterale. Il riferimento utile non è il singolo fotogramma, ma la coerenza fra piani, disegni e andamento generale dell'attrezzatura. La fotografia conferma la forma; non sostituisce la comprensione della geometria.

Nel caso di un modello costruito a partire da piani d'archivio, bisogna inoltre distinguere ciò che appartiene alla nave da ciò che appartiene alla scala del modello. Un disegno può fornire la posizione dei parasartie e l'ordine delle sartie, ma la traduzione in filo, nodi e bigotte richiede un controllo visivo ulteriore. Il piano indica; l'occhio giudica.

Il criterio finale: nessuna bigotta deve sembrare appesa

La domanda conclusiva è semplice: le bigotte sembrano parte di una struttura oppure piccoli oggetti appesi uno accanto all'altro? Nel primo caso, il sartiame ha continuità. Nel secondo, ogni elemento dichiara la propria estraneità. La differenza passa dalla distanza, dall'allineamento, dalla tensione e dalla discrezione della finitura.

Per ottenere una corretta distanza tra le bigotte nel modellismo navale non serve inseguire una precisione astratta, né affidarsi alla colla come a un correttore universale. Serve una proporzione plausibile, una dima capace di conservare la misura, un'attenzione costante all'inclinazione delle sartie e il tempo necessario perché il filo si assesti. Tre, quattro o cinque diametri possono essere riferimenti sensati; nessuno di questi numeri salva però una fila disordinata.

Il buon sartiame non si mette in mostra. Tiene insieme l'immagine del veliero e scompare dentro la sua logica. Quando la distanza è giusta, le bigotte non chiedono attenzione: restituiscono equilibrio all'albero, profondità alla fiancata e una tensione visiva che l'occhio percepisce prima ancora di saperla spiegare. Ed è precisamente lì che il modello smette di sembrare assemblato e comincia, finalmente, a sembrare una nave.
