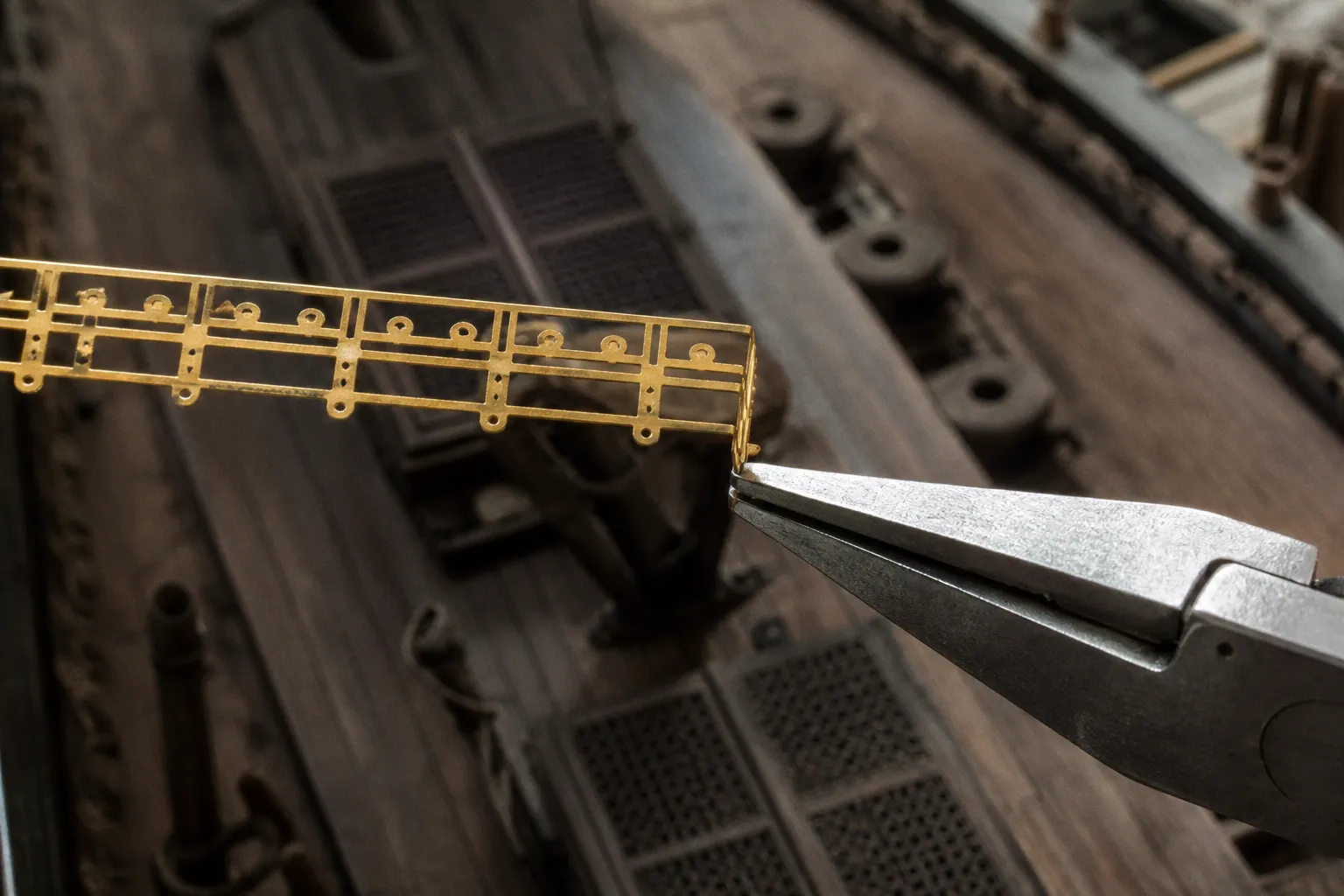

Fotoincisioni in ottone: la piegatura corretta nei kit navali

Proprio per questo è spesso la prima cosa a tradire un modello piegato con sufficienza: invece di seguire la curvatura del fasciame con la pazienza di un’onda, presenta uno spigolo secco, un angolo piantato nel legno come un chiodo. È lì, in quel millimetro fuori luogo, che l’illusione ottica muore.

La fotoincisione in ottone non è un semplice accessorio decorativo. È una lastra lavorata chimicamente, nella quale l’acido ha scavato il profilo dei pezzi e, quando serve una piega precisa, anche una scanalatura parziale. Il vantaggio è la regolarità di ringhiere, cerniere, supporti e ornamenti che sarebbe difficile ottenere a mano. Ma questa precisione non è automatica: il metallo riflette la luce, esibisce ogni deformazione e racconta al critico la fretta di chi lo ha piegato.

Staccare senza deturpare: preservare l’integrità del metallo

Prima ancora di parlare di angoli e raggi di curvatura, bisogna parlare del momento in cui la fotoincisione viene separata dalla lastra. Il pezzo non è stato fresato né tagliato con un raggio laser: il suo contorno è stato ottenuto attraverso un processo di incisione chimica, che lascia piccole linguette di collegamento tra il particolare e il telaio. Sono quei ponti, spesso quasi invisibili, a dover essere recisi con ordine.

È un passaggio che molti modellisti danno per scontato e che invece costituisce la prima causa di deformazioni difficili da recuperare. La lastra è sottile — in alcuni kit gli spessori scendono sotto 0,2 mm — e qualsiasi trauma meccanico durante il distacco si traduce in un’imperfezione che la successiva piegatura non farà altro che evidenziare. Un corrimano leggermente incurvato mentre lo si stacca non tornerà necessariamente rettilineo quando lo si appoggerà sullo scafo.

La regola è tagliare, non segare. Il foglio va appoggiato su una superficie rigida e stabile: un tappetino autorigenerante funziona, così come un piano di vetro ben protetto. Il legno morbido del banco, invece, assorbe la pressione e lascia che il pezzo affondi o si torca. Una lama affilata deve entrare nel punto di collegamento con una pressione netta e verticale. Non serve forzare; serve che il tagliente sia realmente in grado di recidere l’ottone.

I movimenti laterali sono il problema. Se la lama viene usata come una piccola sega, oppure se il pezzo viene tirato mentre si cerca di spezzare l’ultima linguetta, il bordo si strappa e la lastra si incurva. La deformazione può essere minima, ma su una ringhiera lunga diventa una sequenza di gobbe e avvallamenti. Prima del distacco conviene quindi osservare il pezzo, individuare tutti i ponti e scegliere l’ordine di taglio che provochi meno tensione.

Un buon metodo è lasciare per ultimi i collegamenti più vicini alle parti sottili o ornamentali. Si recidono prima quelli che tengono il pezzo in posizione, poi si sostiene la fotoincisione con una pinzetta a becchi larghi o con la punta piatta di un utensile. La pinzetta non deve stringere il dettaglio: deve soltanto impedirgli di cadere o di flettersi quando l’ultimo ponte viene tagliato.

Dopo il distacco, il bordo può conservare un piccolo residuo. Lo si elimina con una lima ad ago fine, con una passata controllata di carta abrasiva molto sottile o con una lama appoggiata quasi tangenzialmente. Non bisogna inseguire la perfezione del bordo consumando il pezzo. Su elementi come una staffa, una cerniera o un supporto isolato, mezzo colpo di lima di troppo può cambiare la geometria più del difetto che si voleva eliminare.

Una fotoincisione piegata male non tradisce il modellista nel dettaglio: lo tradisce nell’illuminazione, perché è la luce a rivelare l’imperfezione.

Prima di piegare, è utile fare una prova a secco sul disegno o direttamente sul modello. Si controllano la lunghezza, l’orientamento e il lato che dovrà rimanere visibile. Molti errori non nascono dalla piega, ma dal fatto che il pezzo viene preparato nella direzione sbagliata e poi incollato capovolto per disperazione.

La mezza incisione: dove va la piega

Una volta ottenuto il pezzo pulito, il problema si sposta: dove va piegato? La risposta è scritta nel metallo sotto forma di mezza incisione. È quella linea appena scavata che attraversa la lastra senza separarla del tutto. Non è un graffio casuale, né un suggerimento generico: è la traccia geometrica lungo la quale il produttore ha previsto la deformazione.

La mezza incisione riduce localmente la sezione dell’ottone. In quel punto il materiale oppone meno resistenza e la piega tende a concentrarsi lungo una linea definita, invece di distribuirsi in modo irregolare sull’intera larghezza del pezzo. Il vantaggio si perde, però, se si applica la forza dal lato sbagliato o se si stringe la lastra in una posizione che non coincide con la scanalatura.

In linea generale, la mezza incisione deve trovarsi sul lato interno della piega. La superficie incisa diventa così il lato che si comprime, mentre quello esterno è sottoposto a trazione. La sezione ridotta lavora nella condizione più favorevole: il solco si chiude, anziché aprirsi. Se la scanalatura viene portata all’esterno, la trazione tende ad allargarla; sui pezzi sottili il risultato può essere una crepa, una rottura netta o un bordo che si apre lasciando una linea irregolare.

La regola è semplice, ma non va applicata senza guardare il pezzo. Una fotoincisione può avere più mezzelune, pieghe ravvicinate o incisioni decorative che sembrano linee di piega. Il solco corretto è quello associato alla geometria del particolare e, quando disponibili, alle istruzioni del kit. Prima di intervenire conviene osservare la lastra in controluce e passare delicatamente l’unghia sulla superficie: il lato inciso si riconosce spesso proprio dalla differenza di rilievo e di riflesso.

Anche il verso della piega deve essere valutato in relazione alla parte finita. Una ringhiera con montanti verticali, per esempio, non va trattata come una semplice striscia da piegare a caso. Occorre capire quale faccia dovrà guardare verso l’esterno della nave, dove si trova la mezza incisione e se il bordo superiore dovrà rimanere perfettamente continuo. Una volta applicato il primer o la vernice, correggere un errore sarà molto più difficile e il rischio è di danneggiare proprio i dettagli che si volevano proteggere.

Tenere la linea sotto controllo

Per le pieghe brevi è possibile usare una lama piatta, la parte liscia di una pinzetta robusta o un burnisher. Lo strumento deve premere vicino alla linea incisa, non sulla parte ornamentale. Una pressione troppo lontana distribuisce la forza su una zona ampia e produce una curvatura morbida; una pressione troppo vicina, invece, può schiacciare il bordo e lasciare un segno lucido.

La piega va eseguita con un movimento progressivo. Il primo passaggio serve a impostare l’angolo, non a raggiungere subito il risultato definitivo. Si controlla il pezzo, si riposiziona lo strumento e si completa la deformazione. L’ottone sottile può tollerare piccoli aggiustamenti, ma non ama essere aperto e richiuso molte volte nello stesso punto. Ogni correzione indebolisce la zona della mezza incisione.

Il ritorno elastico e la pre-piega inversa

L’ottone non conserva sempre l’angolo al quale lo si porta. Dopo una piega, una parte della deformazione resta permanente, mentre una parte viene restituita quando la pressione cessa. È il ritorno elastico, o springback: il pezzo si apre leggermente e l’angolo finale risulta meno chiuso di quello impostato.

La quantità varia in base alla lega, allo spessore, alla larghezza del particolare, alla presenza della mezza incisione e al raggio della piega. Un elemento sottile con una scanalatura ben definita reagisce in modo diverso da una staffa più larga o da una striscia priva di incisione. Per questo non esiste un numero valido per ogni fotoincisione. L’idea di piegare sempre a 92° o a 95° per ottenere 90° può essere un punto di partenza, non una legge del modellismo.

La soluzione pratica è la sovrapiega controllata. Se serve un angolo retto, si porta il pezzo leggermente oltre il risultato desiderato, si rilascia la pressione e si verifica la posizione. Il controllo va fatto su una dima semplice o sul modello, non affidandosi soltanto all’occhio mentre si tiene il pezzo tra le pinzette. Una differenza minima, su una ringhiera che deve incontrare un montante o aggirare un boccaporto, può diventare evidente dopo l’incollaggio.

La pre-piega inversa è utile soprattutto quando la linea tende a reagire in modo nervoso o quando la piega finale deve essere molto regolare. Si porta il pezzo di pochi gradi nella direzione opposta a quella definitiva e poi lo si riporta con delicatezza in piano. Non si tratta di piegarlo avanti e indietro fino a “snervarlo”: quello sarebbe un modo rapido per affaticare l’ottone e provocare una rottura. Il gesto deve essere breve, misurato e compiuto una sola volta, quando la geometria lo giustifica.

Dopo questa preparazione, la piega finale può risultare più docile. La linea si assesta meglio e il ritorno elastico è più prevedibile. La tecnica è particolarmente utile per elementi lunghi, per piccoli angoli ripetuti e per quelle parti che devono seguire una curva senza trasformarsi in una serie di segmenti visibili.

Una dima vale più di una correzione

Per gli angoli ripetuti, una dima rudimentale è spesso più efficace di uno strumento costoso usato senza riferimenti. Può essere un blocchetto di ottone, un pezzo di profilato, una striscia di plasticard o una sagoma ricavata dal disegno del kit. L’importante è che abbia un bordo netto e che permetta di appoggiare il pezzo sempre nello stesso punto.

Una dima aiuta anche a distinguere due problemi che vengono spesso confusi: l’angolo sbagliato e la curva sbagliata. Se la fotoincisione è stata piegata con il corretto angolo ma non segue il profilo dello scafo, non bisogna insistere sulla linea incisa. Servono invece piccole correzioni distribuite lungo il pezzo, con una pressione ampia e uniforme. Piegare tutto in un solo punto per adattarlo a una murata curva genera uno spigolo che sul disegno non esiste.

Ricottura termica: quando ammorbidire l’ottone

Quando la curva è complessa, lo spessore aumenta o il raggio di piegatura diventa stretto, l’ottone può opporre una resistenza che la sola forza delle mani non riesce a vincere. La risposta non è piegare più forte. È valutare se il pezzo debba essere ammorbidito prima.

La ricottura termica modifica lo stato del metallo e lo rende più malleabile. In ambito modellistico si può eseguire riscaldando con cautela la fotoincisione, ma il procedimento richiede un controllo che molti sottovalutano. Un comune accendino può essere sufficiente per particolari molto piccoli, mentre una fiamma più intensa aumenta rapidamente il rischio di deformare il pezzo o di surriscaldare ciò che lo circonda. L’obiettivo non è bruciare la superficie e nemmeno inseguire un colore preciso: è fornire calore in modo uniforme senza fondere, incurvare o contaminare l’ottone.

Il cambiamento cromatico può offrire un’indicazione, ma non deve essere trattato come un termometro. Residui di lavorazione, ossidi, impronte e rivestimenti reagiscono alla fiamma in modi diversi. Inoltre, la temperatura utile dipende dalla lega e dalla massa del pezzo. In termini generali, si lavora in un intervallo che può collocarsi tra circa 250 °C e 500 °C, ma il numero conta meno della prudenza: una lastrina sottile raggiunge rapidamente una temperatura elevata e non lascia molto margine all’errore.

La ricottura non è una procedura da applicare a tutti i fotoincisi. Le parti sottili, sotto 0,2 mm, e i pezzi di piccole dimensioni — un supporto isolato, una staffa, un dettaglio minuto — spesso si piegano a freddo senza problemi. Scaldarli significa aggiungere un rischio senza ottenere un vantaggio reale. La fiamma può incurvare il particolare, arrotondare un bordo o rendere più fragile una zona già indebolita dalla mezza incisione.

Va inoltre considerato ciò che resta sulla superficie. Dopo la ricottura è buona pratica lasciare raffreddare il pezzo, pulirlo e sgrassarlo prima dell’incollaggio e della verniciatura. Una superficie ossidata o coperta da residui non offre la stessa adesione di un ottone pulito. Se la parte dovrà essere verniciata, il primer diventa particolarmente importante: la colla per fotoincisioni può garantire il fissaggio, ma non sostituisce una preparazione corretta del supporto.

La ricottura non corregge una piega già maltrattata. Se il pezzo è stato storto, graffiato o assottigliato nel punto sbagliato, il calore non lo riporta alla condizione iniziale. Può soltanto renderlo più cedevole, e quindi più facile da deformare ancora. Per questo va considerata una preparazione per il lavoro, non una forma di salvataggio.

Strumenti per fotoincisioni: pressione, lunghezza e controllo

Anche la pressione con cui si esercita la piega è un fatto estetico. La pressione puntuale — la punta di un dito, una pinzetta appuntita o uno strumento sottile — deforma il metallo nel punto di contatto, creando curvature locali che nulla hanno a che vedere con la piega desiderata. La forza deve essere distribuita: una lama piatta, un burnisher o un attrezzo specifico per fotoincisioni possono accompagnare la linea senza inciderla ulteriormente.

Un piegafotoincisioni di buona qualità non serve soltanto a ottenere angoli precisi. Serve a tenere fermo il pezzo mentre si applica la forza e a impedire che la lastrina scappi sotto la lama. Per le parti piccole può bastare un modello compatto, purché la ganascia sia piatta e non presenti bave. Una superficie irregolare lascia segni sull’ottone e può schiacciare i dettagli in rilievo.

Per i componenti lunghi — i corrimano dello scafo, le ringhiere dei ponti, certe longherine decorate — il piegafotoincisioni tascabile non basta. Se la lunghezza della ganascia è inferiore a quella del pezzo, si finisce per lavorare a tratti. Ogni riposizionamento introduce una piccola differenza di pressione e di angolo; alla fine la linea appare composta da segmenti che non condividono la stessa geometria.

Un long bender o uno strumento con ganascia lunga mantiene la linearità della pressione per tutta la lunghezza. Non è indispensabile per ogni kit, ma diventa quasi determinante quando si lavora su fotoincisioni velieri legno destinate a seguire murate e ponti. Una ringhiera piegata con uno strumento corto presenterà spesso curvature disomogenee, una tensione visiva a strappi che il critico riconoscerà a distanza.

Per una curva continua, lo strumento non deve essere usato come una pressa che impone un angolo unico. Si procede per piccoli tratti, accompagnando il pezzo lungo una dima o contro un profilo che riproduca la forma dello scafo. I montanti verticali aiutano a mantenere il riferimento: se iniziano a inclinarsi in direzioni diverse, è probabile che la pressione sia stata applicata fuori asse.

Corrimano e componenti lunghi

Un corrimano non è soltanto una striscia da incurvare. Deve conservare la distanza dalla murata, mantenere i montanti nella stessa direzione e seguire una curva che spesso cambia gradualmente lungo lo scafo. Prima della piegatura, conviene segnare mentalmente o sulla dima i punti in cui la linea cambia direzione. Non si devono creare pieghe nette dove il progetto prevede un raccordo.

Quando il pezzo è molto lungo, è prudente preparare il percorso in più fasi:

1. Si verifica il profilo sul piano e si individua il punto centrale della curva.

2. Si imposta la prima deformazione senza chiudere completamente l’angolo.

3. Si lavora simmetricamente verso le estremità, alternando i lati per non accumulare la tensione in una sola direzione.

4. Si appoggia il corrimano sullo scafo e si correggono soltanto i punti che non seguono il fasciame.

5. Si rifinisce l’angolo dei terminali e si controlla la continuità osservando il modello sotto una luce radente.

La luce radente è un controllo severo ma onesto. Mostra ondulazioni, torsioni e cambi di raggio che dall’alto possono sfuggire. Se una parte sembra corretta in ombra e difettosa quando viene illuminata lateralmente, il problema non è la luce: è la superficie del metallo.

Per i pezzi lunghi è preferibile usare una colla che lasci il tempo di posizionare, ma che non richieda di inondare il dettaglio. Una cianoacrilica densa, applicata in quantità minima con un ago, può funzionare sui punti di contatto; in altri casi una colla specifica per metallo o un adesivo bicomponente molto controllabile offre una presa più progressiva. La colla non deve compensare una geometria sbagliata. Se il corrimano resta in posizione soltanto grazie a una goccia abbondante, il difetto si vedrà comunque e la vernice lo renderà più evidente, non meno.

È meglio fissare prima alcuni punti di riferimento e poi completare l’incollaggio. Un’estremità, il centro e un punto intermedio possono mantenere il pezzo aderente mentre si controlla l’allineamento. Soltanto dopo si aggiungono le altre microgocce. Questa sequenza evita che il corrimano venga trascinato da un lato mentre la colla ancora non ha fatto presa.

Quando piegare, quando ricuocere, quando rifare il pezzo

Non tutte le imperfezioni meritano la stessa reazione. Una curvatura lieve, distribuita e coerente con il fasciame può essere corretta con uno strumento piatto. Una torsione lungo l’asse, invece, richiede più attenzione: se si forza un corrimano già incollato, è facile staccare i montanti o strappare la vernice dalla murata.

Un pezzo che presenta una crepa nella mezza incisione è raramente recuperabile in modo invisibile. Si può rinforzare dal retro, soprattutto in una zona nascosta, ma sui dettagli esposti la sostituzione è spesso più pulita. Nei kit navali le lastre contengono talvolta elementi simili o speculari; prima di buttare una parte danneggiata conviene controllare se esiste un duplicato. La pazienza, in questo caso, non consiste nel salvare a ogni costo il pezzo sbagliato, ma nel capire quando il metallo ha già dato tutto ciò che poteva dare.

La stessa cautela vale per le pieghe multiple. Se due linee sono molto vicine, il primo angolo può alterare il secondo e rendere difficile mantenere la sequenza prevista. Si procede allora dal dettaglio più interno verso quello più esterno, usando una dima stretta e controllando ogni passaggio. Una pinzetta a becchi larghi è spesso più utile di una appuntita: trattiene senza mordere il bordo.

Prima del primer, ogni elemento va sgrassato. Oli delle dita, residui di lucidatura e tracce di adesivo compromettono sia la verniciatura sia l’adesione finale. La pulizia non deve però diventare un nuovo motivo per piegare il pezzo: si maneggia la fotoincisione con supporti rigidi, evitando di strofinare con forza le parti sottili.

La coerenza dell’illusione

Chi si ferma alla superficie di un modello navale vede legno, cordame, pennellate. Chi sa guardare vede anche l’ottone — e da quello capisce la mano che lo ha piegato. La fotoincisione è una delle promesse più efficaci dei kit moderni perché permette di rendere sottili e regolari elementi che, costruiti con materiali più spessi, risulterebbero subito fuori scala. Ma proprio questa sottigliezza rende impietosa ogni esitazione.

Una ringhiera che segue la linea dello scafo con la grazia di un’onda, un angolo che si chiude senza aprirsi, una curva che non tradisce lo sforzo da cui è nata: sono questi i dettagli che separano un modello da un giocattolo, un’illusione compiuta da un’approssimazione. La piegatura corretta non è un vezzo da tecnico. È la grammatica visiva dell’opera finita, e come ogni grammatica si vede soprattutto quando manca.

Il procedimento, in fondo, è meno spettacolare di quanto sembri: distacco pulito, lato inciso rivolto all’interno, pressione distribuita, compensazione del ritorno elastico e ricottura soltanto quando serve. Il resto è controllo. Non si tratta di dominare l’ottone con la forza, ma di accompagnarlo verso la forma che il progetto aveva già previsto nella lastra. Quando il metallo si posa sulla nave senza mostrare la fatica della lavorazione, il modellista scompare. Rimane soltanto il veliero.
