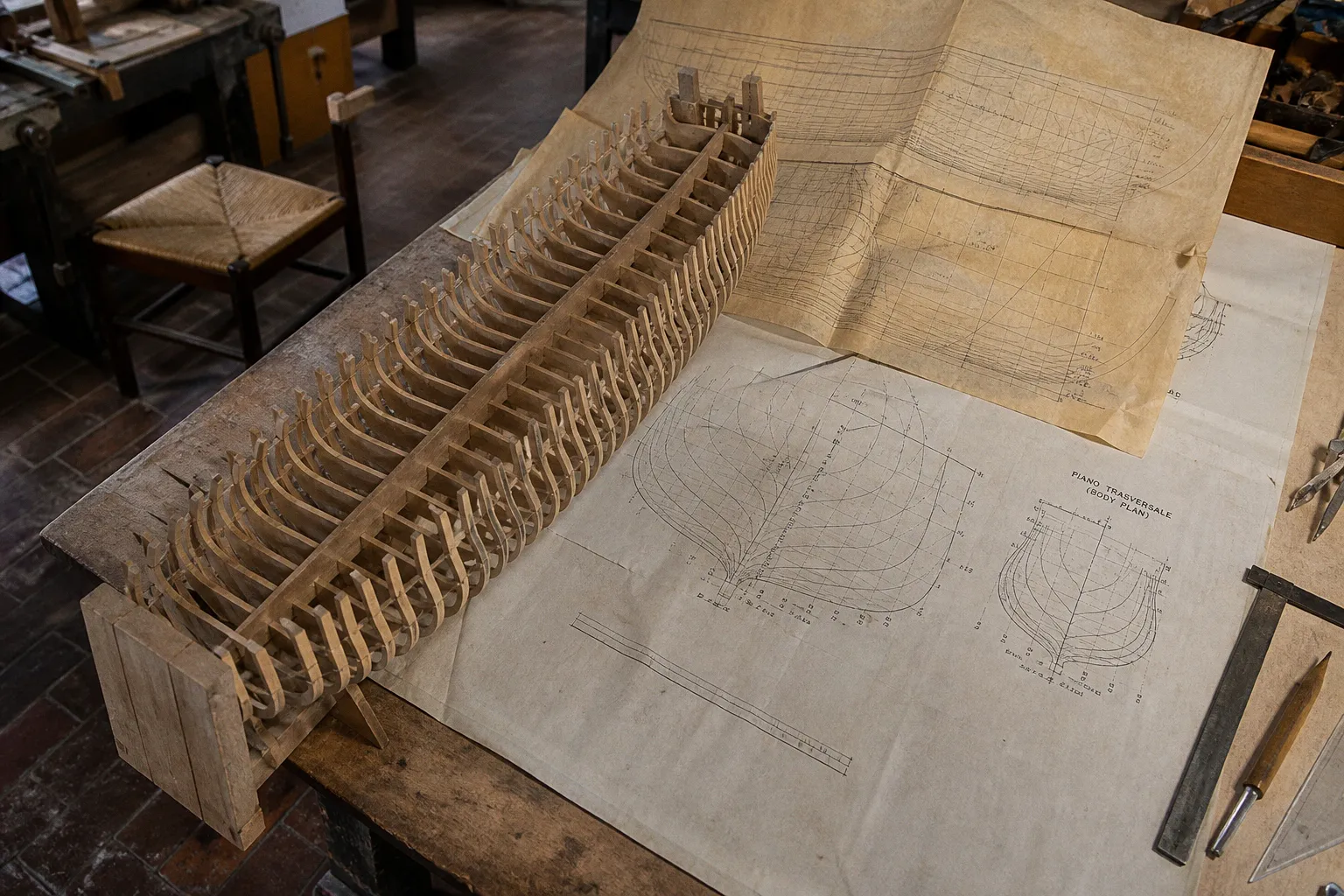

Linee d'acqua e quinti: la corretta lettura dei piani storici

Linee d’acqua e quinti: la corretta lettura dei piani storici

Sono altrettanti sistemi di intersezione riferiti allo stesso scafo. Se una sola ordinata viene ricavata con un errore di scala o con un’inversione di lato, l’errore si trasferisce alle linee d’acqua, ai profili longitudinali e infine al fasciame.

Il problema non è quindi “leggere un disegno”. È ricostruire una superficie tridimensionale partendo da proiezioni bidimensionali. Nei piani navali storici la geometria dello scafo è distribuita fra più tavole. Il modellista deve ricomporla senza confondere la sezione teorica con l’elemento strutturale reale, né lo spessore del fasciame con la superficie esterna finita.

Geometria dello scafo: tre proiezioni, una sola superficie

Il piano di costruzione navale si articola in tre viste ortogonali:

• il piano longitudinale di simmetria, che mostra il profilo dello scafo;
• il piano orizzontale, che mostra le linee d’acqua e la mezza larghezza;
• il piano trasversale, che raccoglie le sezioni delle ordinate.

Ogni vista elimina una dimensione e ne conserva due. Il piano longitudinale conserva lunghezza e altezza. Il piano orizzontale conserva lunghezza e larghezza. Il piano trasversale conserva larghezza e altezza. La forma completa nasce dalla corrispondenza fra le tre letture.

La chiglia, il dritto di prua, il dritto di poppa e la linea di costruzione appartengono anzitutto al piano longitudinale. Qui si osservano anche l’insellatura del ponte, l’altezza dei ponti, l’eventuale bolzone e la posizione delle sezioni. Il profilo non restituisce però la larghezza dello scafo. Una prua può apparire corretta nel disegno longitudinale e risultare eccessivamente piena quando le ordinate vengono ricavate dal piano trasversale.

Il piano orizzontale risolve questo limite. Le linee d’acqua sono generate dall’intersezione dello scafo con piani orizzontali paralleli al galleggiamento. Ogni curva indica la larghezza dello scafo a una determinata altezza. La linea d’acqua più bassa segue la carena. Le successive mostrano l’espansione dello scafo verso i corsi superiori.

Il piano trasversale, infine, rappresenta le sezioni dello scafo. In un piano completo vengono spesso disegnate come mezze sezioni, perché lo scafo è assunto simmetrico rispetto al piano diametrale. Le ordinate non sono quindi curve arbitrarie. Sono la traccia dell’intersezione fra lo scafo e una serie di piani trasversali.

Una sezione corretta non si riconosce dal suo aspetto isolato. Si riconosce perché coincide, punto per punto, con il profilo longitudinale e con le linee d’acqua.

Questa corrispondenza costituisce il controllo principale. Per ogni ordinata, la quota di una linea d’acqua deve produrre una larghezza coerente. Per ogni punto della sezione, il piano longitudinale deve restituire la stessa altezza. Quando le tre informazioni non coincidono, il problema non si risolve “a occhio”. Occorre stabilire quale traccia sia primaria, verificare la scala e controllare la qualità della riproduzione.

Come si leggono le linee di riferimento

Il piano non deve essere letto come una tavola illustrata. È una griglia di coordinate.

La linea di costruzione stabilisce il riferimento verticale. Le ordinate stabiliscono le posizioni lungo la lunghezza. Le linee d’acqua stabiliscono le quote verticali. Le sezioni longitudinali, tracciate su piani verticali paralleli al piano di simmetria, verificano la forma nella direzione prua-poppa.

Una sequenza ordinata di lettura può essere questa:

1. Individuare la scala e la linea di base.

La linea di base non coincide necessariamente con il bordo inferiore della chiglia modellata. Nei piani storici può rappresentare un riferimento teorico dal quale sono misurate le quote.

2. Numerare le ordinate.

La numerazione deve essere riportata senza modifiche sul piano trasversale, sul piano longitudinale e sulle eventuali tavole di dettaglio. Un’inversione fra ordinata 7 e ordinata 8 altera localmente la progressione della carena.

3. Riconoscere il passo fra le sezioni.

Le ordinate possono essere equidistanti oppure concentrate in prossimità di prua e poppa. Il passo grafico non va presunto. Deve essere misurato sul piano longitudinale.

4. Seguire una linea d’acqua attraverso le ordinate.

La curva deve passare per punti compatibili con le sezioni trasversali. Bruschi cambi di direzione indicano un errore di ricalco, non una caratteristica costruttiva da conservare.

5. Confrontare i profili longitudinali.

Le sezioni longitudinali rendono visibili deformazioni che il solo piano trasversale non mostra. Sono particolarmente utili nelle estremità, dove la curvatura aumenta rapidamente.

In un disegno originale le linee possono essere sottili, sovrapposte e interrotte da annotazioni. Nelle riproduzioni digitali il rischio maggiore è la deformazione non uniforme. Una scansione può essere allungata in orizzontale e compressa in verticale. In tal caso la scala dichiarata non basta più: bisogna verificare almeno due dimensioni note, una longitudinale e una trasversale.

Il piano trasversale e la disposizione delle sezioni

Nel piano trasversale le mezze sezioni sono disposte secondo una convenzione precisa. A destra dell’asse di simmetria vengono tracciate le sezioni del quartiere di prua. A sinistra vengono tracciate quelle del quartiere di poppa.

La convenzione permette di confrontare due zone dello scafo sullo stesso foglio. Non significa che la nave abbia due forme simmetriche lungo la propria lunghezza. Il lato destro del disegno e il lato sinistro del disegno rappresentano sezioni appartenenti a posizioni diverse.

Questo è uno degli errori più frequenti nella ricostruzione dei piani. Il modellista osserva una curva sul lato sinistro, la interpreta come una vista speculare della curva sul lato destro e finisce per attribuire alla stessa ordinata la geometria di due stazioni diverse. Il risultato può essere una carena plausibile nella parte centrale e irregolare verso le estremità.

Ogni sezione deve essere trasferita conservando:

• la distanza dall’asse di simmetria;
• la quota rispetto alla linea di base;
• la posizione della battuta superiore;
• il punto di massima larghezza;
• il raccordo con chiglia, garbo e ponti;
• l’eventuale differenza fra superficie teorica e superficie esterna.

La linea di massimo baglio è un controllo utile, ma non sufficiente. Due ordinate possono avere la stessa larghezza massima e profili completamente diversi. Una può raggiungere il baglio con una curva progressiva. L’altra può presentare fianchi più verticali e una pancia più bassa. La differenza si manifesta nella posa del fasciame e nella forma delle linee d’acqua.

Quinto e ordinata non sono sinonimi

Il termine “quinto” appartiene alla carpenteria navale. Indica la costola strutturale reale dello scafo. In una costruzione tradizionale è composta da più elementi: madiere, staminali e scalmi. L’ordinata del piano, invece, è una sezione geometrica teorica. Può rappresentare il contorno della sezione senza descrivere il modo in cui quella sezione veniva assemblata con legno e giunzioni.

Nei modelli commerciali l’ordinata viene spesso ridotta a un elemento monoblocco in compensato. È una semplificazione funzionale. Non deve essere scambiata per la rappresentazione fedele del quinto storico.

La distinzione diventa decisiva quando il progetto riguarda un modello d’arsenale o una ricostruzione documentaria. In quel caso la sezione teorica serve per determinare la forma. Lo schema di carpenteria serve per ricostruire la struttura. Il primo non sostituisce il secondo.

Nel modellismo a ordinate e fasciame l’elemento tagliato in compensato è dunque un supporto geometrico. Non è automaticamente una costola storica. La forma viene dal piano. La struttura viene dalla documentazione di carpenteria.

Dalla misura al quartabuono

Il quartabuono è l’inclinazione del bordo esterno delle ordinate necessaria per permettere ai listelli del fasciame di aderire senza forzature. Non è una rifinitura estetica. È una correzione geometrica che deve essere prevista prima della posa del fasciame.

Un’ordinata montata senza quartabuono presenta un bordo rivolto nella direzione sbagliata rispetto al listello. Il listello toccherà soltanto una parte della costa. Il contatto residuo verrà compensato con colla, pressione o stucco. In tutti e tre i casi la superficie finale perderà la continuità prevista dal piano.

Il principio geometrico

Considerando una sequenza di ordinate, ogni listello deve appoggiarsi sul bordo di ciascuna sezione con un angolo progressivo. Nella parte centrale dello scafo la variazione può essere ridotta. Avvicinandosi a prua e a poppa, la direzione della superficie cambia più rapidamente. Il bordo dell’ordinata deve quindi essere inclinato verso la sezione corretta.

Il procedimento logico è il seguente:

1. Si monta la falsa chiglia e si posizionano le ordinate sul piano di costruzione.

2. Si verifica che tutte le ordinate siano perpendicolari alla linea di base e allineate sul piano longitudinale.

3. Si individua il lato “a misura”, cioè il lato rivolto verso la sezione esatta rappresentata nel piano.

4. Si controlla la transizione fra un’ordinata e la successiva con un listello lungo e flessibile.

5. Si asporta materiale soltanto dal bordo rivolto verso la direzione di arrivo del fasciame.

6. Si mantiene intatta la linea di riferimento sul lato a misura.

7. Si ripete il controllo con più listelli, a diverse altezze dello scafo.

Il bordo dell’ordinata può essere colorato sul lato a misura. Il colore rende visibile l’errore durante la limatura. Se la traccia viene cancellata, il bordo è stato ridotto oltre la sezione teorica e l’ordinata non corrisponde più al piano.

Il controllo con il listello vale più di una valutazione visiva frontale. Un’ordinata può apparire simmetrica e avere un quartabuono sbagliato. Il listello rivela subito se l’appoggio è continuo oppure se esiste un punto di contatto isolato.

Quartabuono e curvatura del fasciame

Il quartabuono non deve essere uniforme lungo tutta l’ordinata. Il bordo superiore, quello in corrispondenza del ginocchio o del trincarino, può richiedere un’inclinazione diversa dal bordo vicino alla chiglia. La superficie dello scafo non è un cilindro. È una forma variabile, con curvature diverse fra fondo, fianco e murata.

Nella zona di maggiore pienezza, l’inclinazione deve accompagnare il cambio di direzione del fasciame. Nella zona di prua, dove i corsi tendono a convergere, il bordo deve evitare che il listello lavori di punta. A poppa, la geometria dipende dalla forma del contorno e dalla presenza del dritto, del calcagnolo e delle eventuali battute.

Il metodo corretto non consiste nel limare tutte le ordinate fino a ottenere una linea continua uniforme. Consiste nel trasferire sul bordo di ogni ordinata la direzione locale della superficie. La continuità si verifica lungo il fasciame, non osservando i singoli supporti separatamente.

Il quartabuono non corregge un’ordinata sbagliata. Corregge soltanto l’angolo di appoggio di un’ordinata corretta.

Disegni al netto del fasciame: la quota che manca

Nei piani storici le ordinate sono solitamente disegnate al netto del fasciame. Il contorno rappresenta quindi la superficie teorica interna o la superficie di riferimento della struttura, non necessariamente la pelle esterna finita.

Se il fasciame previsto ha spessore di 1 mm in scala modello, il profilo dell’ordinata non può essere tagliato e utilizzato come superficie esterna senza compensazione. Il modellista deve stabilire quale superficie descriva il disegno e sottrarre lo spessore necessario prima del taglio.

La questione è semplice nella formula e delicata nella pratica:

profilo dell’ordinata da tagliare = profilo teorico del piano − spessore del fasciame previsto

La sottrazione deve essere applicata nella direzione normale alla superficie locale. Ridurre tutte le quote orizzontali della stessa quantità produce un errore. Il fasciame non ha una superficie piana uniforme. Lo spessore si misura rispetto alla direzione locale della sezione.

Nei modelli a strati sovrapposti, il cosiddetto sistema “pane e burro”, la situazione cambia. Lo scafo viene ricavato da strati di legno sovrapposti, spesso con spessori nell’ordine di 3–4 mm, e poi lavorato per asportazione. In questo caso il profilo esterno può essere trasferito direttamente sui blocchi se il disegno è riferito alla superficie esterna. Ma la relazione deve essere dichiarata nel progetto. Non può essere dedotta dal solo aspetto della tavola.

Riduzione in scala e spessori

La scala non elimina i problemi dello spessore. Li rende più piccoli e quindi più facili da ignorare.

A scala 1:20, uno spessore reale di 40 mm corrisponde a 2 mm. A scala 1:100 corrisponde a 0,4 mm. A scala 1:200 corrisponde a 0,2 mm. In un modello di grande veliero, lo spessore teorico del fasciame può diventare inferiore alla precisione pratica del materiale disponibile.

Una tavola può essere corretta e tuttavia inadatta a un certo metodo costruttivo. Un piano destinato a un modello a fasciame sottile non può essere trasferito senza modifiche a una costruzione in pane e burro. Il supporto, il fasciame e la finitura devono essere considerati come un unico sistema geometrico.

Dalle linee d’acqua alle ordinate

Ricavare un’ordinata significa incrociare dati provenienti da più viste. Non basta ricalcare la curva più evidente del piano trasversale. La curva deve essere verificata con le intersezioni delle linee d’acqua e delle sezioni longitudinali.

Per una determinata ordinata, ogni linea d’acqua fornisce una semilarghezza. Si misura la distanza fra l’asse di simmetria e il punto d’intersezione con la sezione. Si riportano poi le quote in altezza su un sistema separato. I punti vengono uniti con una curva continua, senza angoli locali privi di riscontro.

Il procedimento richiede ordine:

1. Selezione della sezione.

La posizione dell’ordinata viene individuata sul piano longitudinale. Non si assume che il tratto verticale più vicino corrisponda automaticamente alla mezzeria della sezione.

2. Trasferimento delle quote.

Le intersezioni con le linee d’acqua vengono riportate su una linea verticale. Ogni punto deve mantenere la propria quota e la propria semilarghezza.

3. Controllo delle sezioni longitudinali.

Le sezioni longitudinali confermano l’altezza dei punti e la progressione della forma fra un’ordinata e l’altra.

4. Tracciatura della curva.

La curva dell’ordinata deve passare per i punti di controllo con un andamento regolare. Le leggere correzioni possono essere necessarie per compensare lo spessore grafico della linea, non per correggere arbitrariamente il progetto.

5. Verifica della simmetria.

Una volta definita la mezza sezione, la parte opposta viene ribaltata rispetto all’asse. Non si devono ricavare separatamente due metà da scansioni diverse.

La curva di una ordinata non è una somma di archi indipendenti. È una superficie continua. La parte del fondo deve raccordarsi al madiere o alla chiglia. Il fianco deve accompagnare la massima larghezza. La murata deve raggiungere il bordo superiore senza una variazione brusca.

Il controllo delle linee d’acqua

Dopo aver ricavato le ordinate, il controllo inverso è obbligatorio. Le ordinate vengono disposte in sequenza. Su di esse si tracciano o si simulano le linee d’acqua. Se la curva risultante presenta avvallamenti, rigonfiamenti o cambi di pendenza non documentati, almeno una sezione è fuori posizione o fuori forma.

Questo controllo può essere eseguito con un listello sottile, con una dima flessibile o con un tracciato digitale. Il principio non cambia. La linea deve attraversare le ordinate con continuità.

Le anomalie hanno cause riconoscibili:

• una curva che si interrompe indica spesso un’ordinata troppo larga o troppo stretta;
• una linea d’acqua che sale improvvisamente segnala una quota verticale errata;
• un restringimento anticipato verso prua può derivare dall’inversione fra sezioni di prua e di poppa;
• una pancia centrale eccessiva può dipendere dalla confusione fra superficie al netto del fasciame e superficie esterna;
• una torsione apparente può essere prodotta da ordinate non perpendicolari alla linea di base.

La regolarità non deve però diventare un criterio assoluto. Le navi storiche non sono sempre superfici matematicamente perfette. Un piano d’epoca può contenere una correzione locale, una modifica di progetto o una deformazione della fonte. Prima di rettificare una discontinuità, occorre stabilire se sia un errore di copiatura o un dato documentario.

La lettura dei piani storici e i limiti del documento

Un piano storico non possiede sempre la chiarezza di un disegno moderno. Può riunire rilievo, progetto, ricostruzione e interpretazione editoriale. Le linee possono appartenere a fasi diverse. Alcune quote possono essere espresse in unità antiche. Le sezioni possono essere incomplete o ricavate da una fonte secondaria.

La prima operazione non è dunque il taglio del compensato. È l’identificazione del tipo di documento.

Bisogna distinguere almeno quattro casi:

• piano progettuale, costruito per definire una nave prima della realizzazione;
• piano di rilievo, ottenuto misurando uno scafo esistente;
• piano ricostruttivo, elaborato da documenti incompleti;
• piano didattico o modellistico, già adattato a una scala e a un metodo di costruzione.

La stessa parola “ordinata” può indicare oggetti diversi nei quattro casi. In un piano progettuale la sezione può essere ideale. In un rilievo può incorporare deformazioni dello scafo reale. In una ricostruzione può dipendere da ipotesi. In un piano modellistico può essere già corretta per lo spessore del fasciame.

Il modellista deve quindi separare tre livelli:

1. dato misurato, cioè la quota o il profilo direttamente leggibile;

2. interpretazione geometrica, cioè la superficie ricostruita attraverso le proiezioni;

3. adattamento costruttivo, cioè la modifica necessaria per materiale, scala e tecnica del modello.

Confondere questi livelli produce piani apparentemente precisi ma privi di controllo. Una linea ricostruita non deve essere presentata come una misura originale. Una semplificazione per il modello non deve essere attribuita alla carpenteria storica.

La progressione fra prua, centro e poppa

Il centro nave offre normalmente le sezioni più leggibili. Le ordinate hanno curvature meno strette. Le linee d’acqua sono più regolari. Le estremità richiedono invece una lettura incrociata.

A prua, le sezioni si assottigliano. Il raccordo fra chiglia, ruota e fasciame impone una progressione controllata. Se le ordinate vengono unite con segmenti troppo rigidi, la prua assume una forma spezzata. Se vengono addolcite senza il controllo dei profili longitudinali, perde il carattere geometrico previsto dal piano.

A poppa, la difficoltà è diversa. La presenza del dritto, del calcagnolo, dell’arcaccia e delle strutture di sostegno può rendere non uniforme la distanza apparente fra le sezioni. Una curva di poppa non può essere ricostruita applicando semplicemente la stessa regola usata al centro nave.

Il piano trasversale deve essere letto insieme al piano longitudinale. Il profilo del dritto stabilisce il punto di arrivo. Le sezioni longitudinali controllano l’andamento. Le linee d’acqua confermano la riduzione della larghezza. Nessuna delle tre viste è sufficiente da sola.

Tracciatura manuale e controllo del modello

La tracciatura manuale resta valida quando il piano è leggibile e la scala è stabile. Il materiale deve però essere scelto con criterio. Carta sottile, pellicola trasparente e compensato da dima reagiscono in modo diverso alle deformazioni. Una copia incollata su un supporto può restringersi lungo una direzione e alterare le quote.

Prima del ricalco è utile fissare:

• la linea di base;
• l’asse di simmetria;
• la posizione delle ordinate;
• almeno tre quote di controllo;
• il punto di massima larghezza;
• la quota del bordo superiore;
• la linea della chiglia.

La dima non deve essere tagliata direttamente dalla prima copia. È preferibile realizzare una sagoma di verifica e confrontarla con il piano in più punti. La sagoma deve essere misurata sia in larghezza sia in altezza. Un errore di mezzo millimetro può essere trascurabile in una sezione centrale a scala 1:20, ma diventare evidente quando si somma alle differenze di più ordinate.

Nella costruzione a ordinate e fasciame, il controllo dell’ossatura precede ogni lavorazione definitiva. Le ordinate devono essere allineate in tre direzioni:

• lungo la linea longitudinale;
• rispetto alla verticale;
• rispetto alla distanza dall’asse di simmetria.

Una sola ordinata inclinata produce un difetto che può sembrare un problema di quartabuono. La limatura non lo risolve. Al contrario, può mascherare la causa e ridurre la sezione oltre la quota prevista.

Il listello di controllo deve essere applicato senza colla. Deve seguire il fondo, il fianco e la murata. Se si stacca in un punto, il bordo dell’ordinata non è ancora corretto oppure la sezione è errata. Se il listello si appoggia soltanto su due ordinate e resta sospeso sulle altre, la superficie non è continua.

La lima deve seguire il piano. Non deve sostituirlo.

Un metodo di verifica per il modellista

La lettura dei tracciati dei quinti nei piani navali storici può essere sintetizzata in una procedura di controllo, ma non in una formula automatica. Ogni passaggio deve produrre una verifica osservabile.

1. Stabilire il riferimento geometrico

La linea di base e il piano diametrale vengono fissati per primi. Tutte le quote successive dipendono da questi riferimenti. Se la chiglia del modello viene rialzata o modificata, la variazione deve essere registrata. Non si può continuare a usare il piano originale come se nulla fosse cambiato.

2. Verificare la scala

La lunghezza fuori tutto, il passo delle ordinate e almeno una larghezza devono risultare compatibili. Se una misura è corretta e le altre no, la copia è stata deformata oppure il documento usa riferimenti differenti.

3. Separare la geometria dalla carpenteria

L’ordinata teorica viene ricavata dal Body Plan. Il quinto reale viene ricostruito dagli schemi di carpenteria navale antica. I due disegni possono essere sovrapposti per il controllo, ma non devono essere fusi senza una ragione documentaria.

4. Correggere lo spessore

Si stabilisce se il profilo sia al netto del fasciame o riferito alla superficie esterna. Si definisce lo spessore del materiale. Si applica la compensazione alla sezione, non soltanto alla larghezza massima.

5. Applicare il quartabuono prima del fasciame

L’inclinazione viene controllata con un listello. Il lato a misura resta riconoscibile. La lavorazione procede per piccoli asporti, soprattutto verso le estremità.

6. Verificare la continuità

Le linee d’acqua vengono controllate lungo tutta la sequenza delle ordinate. Le sezioni longitudinali confermano il profilo. Il modello non è pronto quando ogni ordinata appare corretta. È pronto quando tutte le ordinate costruiscono una superficie coerente.

Conclusione

Le linee d’acqua non sono decorazioni del piano. I quinti non sono semplici sagome da tagliare. Il piano navale storico è un sistema coerente di proiezioni, riferimenti e sezioni. La sua lettura richiede una sequenza precisa: identificare la scala, fissare i riferimenti, distinguere ordinata e quinto, ricavare le sezioni dalle intersezioni, compensare lo spessore del fasciame e applicare il quartabuono prima della posa.

Il controllo decisivo è geometrico. Ogni ordinata deve funzionare nel piano trasversale, nel piano longitudinale e lungo le linee d’acqua. Se una di queste verifiche fallisce, il problema non appartiene alla finitura. Appartiene alla ricostruzione della forma.

Un veliero storico può essere ridotto di cento o duecento volte. Non può essere ridotto alla sola sagoma laterale. La fedeltà nasce dalla coincidenza delle quote.
