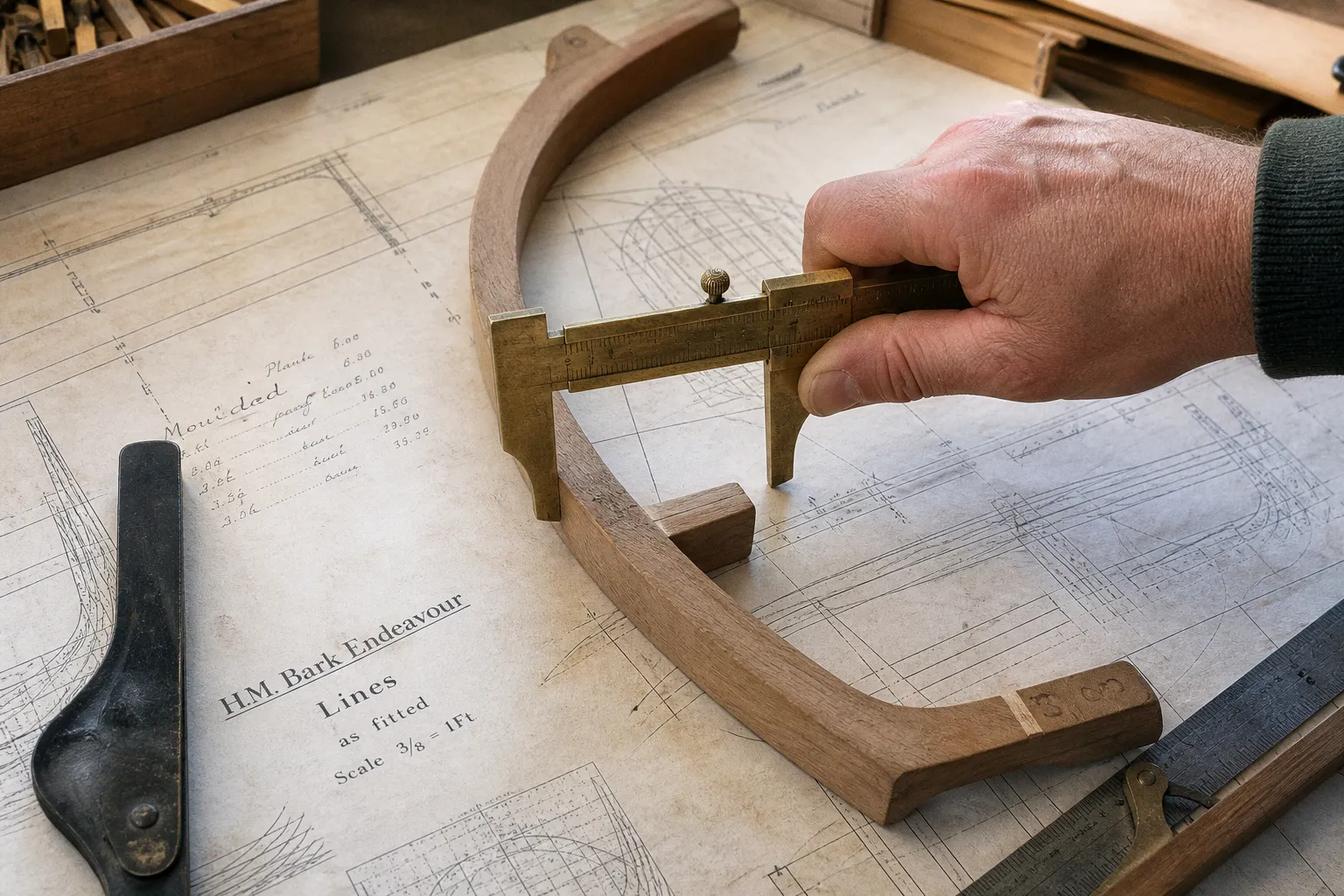

Carpenteria nei piani storici: lo spessore reale dei quinti

Se i quinti affiorano dallo scafo con una grana che fa pensare a un grissino industriale, qualcosa è già tradito: la nave, per quanto curata, non galleggia nell’illusione. Conta la proporzione, non la sola manualità.

La proporzione dei quinti — quella trama di legno che il modellista deve restituire in scala — non è però un numero universale da copiare in bella calligrafia sul piano. È una variabile storica e strutturale, che cambia con l’epoca, con la cantieristica, con la posizione lungo lo scafo e con il modo in cui il rilievo è stato eseguito. Ignorarlo significa fabbricare un giocattolo preciso e sbagliato. Leggerlo con occhio critico, invece, separa il modellista dal semplice figurinario.

Nei piani di costruzione per modellismo navale il problema si presenta spesso in modo subdolo. La tavola sembra dettagliata, le ordinate sono numerate, le sezioni hanno un contorno plausibile, ma una quota isolata può nascondere un equivoco decisivo: il disegno sta indicando la larghezza della sezione, la sua profondità, la misura del singolo elemento oppure l’ingombro complessivo di un’orditura doppia?

Un quinto non è “sottile” o “spesso” in assoluto: è una sezione che va letta su due assi, e leggerne uno solo è il primo errore di chi prende il piano per un cartello stradale.

La distinzione tecnica: sided e moulded spiegati a chi guarda

Prima di parlare di millimetri, serve fissare un punto che nei piani d’archivio divide i modellisti in due categorie: quelli che capiscono cosa stanno leggendo e quelli che indovinano. Nella carpenteria navale tradizionale il legno di un quinto ha due misure fondamentali, e chiamarle semplicemente “spessore” senza precisare è un’imprecisione che si paga a vista.

La dimensione sided indica la larghezza della faccia laterale del legno, cioè la misura tra i due fianchi più regolari della sezione. È, in pratica, la dimensione che determina quanto il quinto “pesa” visivamente quando lo si osserva lungo lo scafo o attraverso un’apertura del fasciame. La dimensione moulded indica invece la profondità della sezione, misurata secondo la forma trasversale dell’elemento: è la misura che dà corpo alla struttura e permette di valutarne l’ingombro effettivo.

La terminologia può cambiare leggermente secondo la fonte, il periodo e il sistema di misurazione adottato, ma il principio resta. Un quinto non si descrive correttamente con un solo numero: ha una dimensione laterale e una dimensione trasversale, entrambe necessarie per definire la sezione reale. Confonderle produce quinti piatti come carta oppure, all’opposto, elementi panciuti come travi da edilizia.

Un piano serio — non un foglio con tre viste generiche e una manciata di ordinate — dovrebbe rendere leggibili entrambe le dimensioni, direttamente o attraverso la sezione. Quando una tavola si limita a indicare un valore, il modellista deve fermarsi e chiedersi: si tratta della misura sided o moulded? È una quota del legno finito oppure una misura ricavata da una ricostruzione? Riguarda un solo elemento o l’insieme di più pezzi accostati?

Questo passaggio è essenziale anche quando si consultano disegni tecnici navali storici. Le tavole d’epoca non sono state necessariamente preparate per il modellista moderno. Una quota può riferirsi al pezzo prima della lavorazione, a una sezione teorica, alla distanza tra due linee oppure all’ingombro già assunto dal telaio montato. Trasferirla direttamente sul legno, senza ricostruire il contesto, significa trasformare un documento in una ricetta e perdere proprio l’informazione che si voleva conservare.

Dai relitti Tudor alla HMS Endeavour: numeri che non mentono, se letti bene

Le tavole di cantiere del Settecento e le misurazioni moderne dei relitti convergono su un punto: lo spessore dei quinti varia, e chi cerca il numero magico resterà deluso. Le cifre sono utili, ma vanno lette come un orizzonte di riferimento, non come una regola da applicare a ogni veliero.

Il rilievo dell’Ammiragliato britannico del 1768 sulla HMS Endeavour — la nave associata al viaggio del Capitano Cook — registra per i madieri, cioè la prima parte dell’orditura a contatto con la chiglia, una dimensione sided media di 14 pollici, pari a circa 35,6 cm, e per i primi quinti una sided di 11 pollici, ossia 27,9 cm. I resti del relitto, identificati in epoca moderna, restituiscono valori molto vicini: 14,25 pollici sided per i madieri e 10,75 pollici sided per i primi quinti.

La cronologia va però tenuta in ordine. L’Endeavour fu costruita nel 1764; il rilievo dell’Ammiragliato risale al 1768, quindi a soli quattro anni di distanza, non a un decennio. È una correzione apparentemente minuta, ma in un articolo sulla lettura dei piani storici conta: la vicinanza tra costruzione, rilievo e dati del relitto rafforza il confronto, mentre una distanza temporale inventata o arrotondata altera la percezione dell’affidabilità della fonte.

La coerenza tra il documento d’archivio e il legno rimasto sul fondo è notevole. Non significa che ogni quota sia identica, né che il relitto possa essere usato come una copia perfetta del piano. Significa che, quando più indizi indipendenti convergono, il modellista può lavorare con maggiore fiducia. Il piano storico, letto bene, non è una decorazione filologica: è una testimonianza concreta del modo in cui la nave fu costruita.

Ma usare l’Endeavour come misura di ogni veliero sarebbe un errore colossale. Il relitto Tudor di Dungeness, nave inglese del XVI secolo, restituisce un quinto maestro completo lungo 1,45 m, con dimensioni massime di 210 mm sided e 180 mm moulded. Gli altri quinti superstiti della stessa nave si collocano tra 186 e 270 mm sided e tra 160 e 180 mm moulded. Numeri che parlano da soli: all’interno di un singolo vascello la sezione può coprire una forbice laterale molto ampia. Non è necessariamente un difetto del rilievo. È la variabilità autentica della carpenteria.

Il World Trade Center Ship, il relitto rinvenuto durante gli scavi di Ground Zero, mostra quinti tra 2 e 8,25 pollici sided — circa 5-21 cm — e tra 1,5 e 6,375 pollici moulded, cioè circa 3,8-16,2 cm. La documentazione disponibile evidenzia una rastrematura marcata in alcune zone dello scafo, soprattutto verso le estremità vicine alla chiglia. L’identità e l’origine precisa della nave non devono però essere date per scontate: non è corretto presentarla come un mercantile olandese sulla base dei soli dati qui considerati. Per il modellista, la cautela sull’attribuzione non diminuisce l’interesse del relitto; al contrario, impedisce di trasformare un’ipotesi in una caratteristica nazionale o cantieristica certa.

La cosiddetta Mystery Galleon della flotta spagnola del 1733, naufragata al largo della Florida, restituisce sui quinti superstiti valori di 0,15-0,30 m sided e 0,05-0,20 m moulded. Il Pepper Wreck, mercantile portoghese di circa 600 tonnellate, documenta per il secondo quinto una sezione di 24 cm sided per 24 cm moulded: un quadrato quasi perfetto, raro da trovare nei piani di navi più pesanti.

Questi esempi non compongono una tabella universale dello spessore dei quinti. Sono piuttosto una serie di avvertimenti. Una nave del XVI secolo non va automaticamente ricostruita con le sezioni di un mercantile del XVIII; un relitto attribuito con prudenza non può diventare la prova di una scuola cantieristica; una quota molto precisa non è per questo una quota applicabile fuori dal suo contesto.

La grana dei quinti non è un dato decorativo: è la maglia dell’ossatura. Cambiarla arbitrariamente è come cambiare la punteggiatura di un testo originale.

Variabilità lungo lo scafo: la rastrematura che nessun modellista può ignorare

Una delle cantonate più frequenti nei modelli amatoriali — e non solo — è trattare i quinti come se fossero tutti uguali dall’estrema prua all’estrema poppa. Non lo erano. Un buon piano storico, o un buon rilievo di relitto, mostra una struttura che si modifica progressivamente: i quinti vicino alla chiglia possono essere più robusti, quelli a centro nave assumono una configurazione diversa e quelli verso le estremità vengono rastremati secondo le esigenze della forma e delle sollecitazioni dello scafo.

La rastrematura non va intesa come una semplice riduzione lineare. Il pezzo può diminuire in larghezza, in profondità o in entrambe le direzioni; inoltre la variazione può riguardare soltanto una parte dell’elemento. Un madiere può mantenere una sezione importante nella zona centrale e perdere materiale verso le estremità. Un quinto collocato vicino alla prua può avere una geometria molto diversa da quella di un elemento centrale, anche quando sul disegno appare come una “ordinata” dello stesso tipo.

I dati del World Trade Center Ship mostrano quanto possa essere ampia la variazione tra una sezione e l’altra. A Dungeness, i quinti superstiti presentano dimensioni sided che cambiano sensibilmente all’interno dello stesso relitto. Anche la HMS Endeavour, pur offrendo un confronto coerente tra rilievo e resti, non autorizza a immaginare una serie di elementi tutti identici. Le differenze di posizione lungo lo scafo sono parte del progetto, non rumore da eliminare.

Uno studio trasversale sulla carpenteria navale storica — che copre diverse epoche e tipologie di nave — registra per la faccia superiore dei madieri una larghezza media di 14,3 cm, con un intervallo da 13 a 18 cm, e per i quinti una larghezza media di 13 cm, con valori compresi tra 9 e 18,5 cm. Lo spessore moulded medio dei quinti si attesta sui 15 cm. Sono medie, appunto: statistiche utili a calibrare l’occhio, ma del tutto inservibili come dado da piano.

Un modellista che replica un vascello di grande stazza usando la media di un’imbarcazione molto più piccola costruirà un’ossatura che non appartiene a nessuna nave reale. La stessa cosa avviene quando si prende la misura del quinto maestro e la si ripete su tutte le ordinate per comodità di taglio. Il modello può risultare più facile da assemblare, ma perde la logica della costruzione storica.

La variabilità risponde a un problema fisico. Le sollecitazioni non sono distribuite uniformemente lungo lo scafo e il cantiere adattava la sezione del legno di conseguenza. Entrano in gioco anche la forma della carena, la continuità del fasciame, la posizione delle aperture, la disponibilità di pezzi naturalmente adatti alla curvatura e il modo in cui gli elementi dovevano essere collegati tra loro.

Per il modellista, la conseguenza pratica è chiara: non basta ridurre in scala il contorno esterno. La ricostruzione delle ordinate in legno deve rispettare la gerarchia delle sezioni. Prima si individuano le zone strutturalmente più importanti; poi si confrontano le ordinate vicine, cercando una transizione credibile; infine si controlla che la variazione non sia stata introdotta soltanto per correggere un errore di tracciamento.

Un metodo utile consiste nel non tagliare subito tutti i quinti. Si possono preparare alcune sezioni campione — una verso il centro, una in prossimità della prua, una verso poppa — e verificare il loro rapporto con chiglia e fasciame. Se il salto visivo tra due elementi consecutivi è troppo brusco, probabilmente il piano è stato letto male oppure la quota appartiene a una misura diversa. Se invece tutte le sezioni risultano identiche, il problema potrebbe essere proprio l’eccesso di semplificazione.

Telai singoli e telai doppi: quando l’ossatura cambia pelle

Un secondo livello di variabilità, spesso assente dai piani semplificati, riguarda la disposizione stessa dei quinti. Nella tradizione della carpenteria navale storica — soprattutto tra Sei e Settecento, ma con precedenti e sviluppi successivi — convivono almeno due schemi: il telaio a quinti singoli e il telaio a doppio quinto, con elementi disposti su due strati e giunti sfalsati.

Il telaio singolo non è formato da un unico pezzo di legno. “Singolo” indica un’unica orditura trasversale, cioè una sola sequenza strutturale nella sezione dello scafo. Questa orditura è normalmente composta da più elementi: il madiere nella parte inferiore, i quinti che proseguono sui fianchi e le staminali verso le zone superiori. A seconda della nave e della fonte, possono esserci ulteriori componenti o giunzioni. La distinzione corretta, quindi, non è tra “un pezzo” e “più pezzi”, ma tra un’unica orditura e due orditure sovrapposte.

Nel telaio doppio, invece, gli elementi sono disposti in due ordini, spesso con giunti sfalsati. Il risultato può apparire come una massa unica quando il relitto è deformato, ricoperto di concrezioni o rilevato senza la possibilità di separare ogni componente. La dimensione osservata in sezione può allora corrispondere all’ingombro complessivo dei due strati, non alla sided o alla moulded di un singolo elemento.

Il doppio telaio non è un dettaglio per maniaci delle tavole. È una scelta strutturale che cambia la lettura dell’intera ossatura. Se il modellista prende l’ingombro totale e lo traduce in un solo listello, ricrea una sezione troppo massiccia e cancella la logica dei giunti. Se, al contrario, interpreta come singolo elemento la misura di una coppia sovrapposta, il modello risulterà sottodimensionato e incoerente con il fasciame.

Affermare che la costruzione a doppio quinto fosse universale è un errore storiografico madornale. Le fonti distinguono tra quinti semplici, elementi sovrapposti e telai doppi secondo il periodo, la funzione della nave e la tradizione cantieristica. Anche all’interno di una stessa famiglia di imbarcazioni possono esistere differenze nella disposizione, nelle giunzioni e nella distanza tra le orditure.

Per il modellista, questo significa una cosa sola: il piano va letto con la lente. Se la tavola non specifica la natura della sezione, non si può assumere che il legno sia un blocco unico. Bisogna cercare le linee dei giunti, la ripetizione sfalsata degli elementi, la posizione dei madieri e l’eventuale corrispondenza tra tavola delle ordinate e disegno della carpenteria.

Nei modelli a ossatura nuda la differenza è immediatamente visibile. Un telaio doppio ricostruito come una fila di ordinate singole produce una ritmica troppo povera e spesso un bordo dell’ossatura eccessivamente uniforme. Al contrario, aggiungere un secondo strato dove il piano documenta una sola orditura gonfia il fianco dello scafo e altera la superficie del fasciame. Non è un dettaglio che si possa correggere con la vernice o con una fasciatura più spessa: l’errore nasce prima, nella lettura del disegno.

Come si leggono i disegni tecnici e i rilievi d’epoca

Chiuso il capitolo delle cifre, resta il problema pratico: come si usa tutto questo quando si ha in mano un piano di costruzione, un rilievo d’archivio o una tavola moderna ricostruita?

La prima regola è antica quanto la critica: non fidarsi del numero isolato. Un piano che indica “quinto: 30 mm” senza specificare se si tratti di sided, moulded, legno grezzo o sezione finita è un piano incompleto. Può essere un’omissione involontaria dell’autore, un adattamento didattico, una quota riferita a un particolare punto della sezione oppure il risultato di una semplificazione commerciale. Prima di portare quel valore al banco di lavoro, bisogna capire a quale geometria appartenga.

La seconda regola è distinguere il disegno originale dalla ricostruzione moderna. Un rilievo storico può usare convenzioni grafiche che oggi non sono più immediate; un piano contemporaneo può invece uniformare elementi differenti per rendere il montaggio più accessibile. Entrambi sono utili, ma non dicono la stessa cosa. Il primo documenta una nave o una pratica di rilievo; il secondo spesso propone un’interpretazione operativa.

La terza regola è incrociare i dati. Se un rilievo del 1768 sulla HMS Endeavour dà 11 pollici sided per i primi quinti e i resti della stessa nave restituiscono 10,75 pollici, il modellista lavora su una convergenza significativa. Se invece un piano commerciale indica 24 cm per un quinto senza specificare di quale nave si tratti, senza data, senza posizione e senza chiarire il sistema di misura, la prudenza è d’obbligo. Quella quota può essere un riferimento generale, non una caratteristica documentata del vascello.

La quarta regola è controllare la posizione della misura sulla tavola. Una sezione può essere quotata nel punto di massima larghezza, alla base del madiere, lungo il fianco oppure in corrispondenza di una rastrematura. Due valori diversi non sono necessariamente in contraddizione: possono riferirsi a due porzioni dello stesso elemento. Nei piani poco leggibili, questa differenza è spesso più importante della precisione apparente del numero.

La quinta regola riguarda l’unità di misura e la scala. Pollici, piedi, centimetri e millimetri non devono essere convertiti prima di aver stabilito che cosa indicano. Una conversione impeccabile di una quota interpretata male produce soltanto un errore impeccabile. Lo stesso vale per i disegni ridotti: una linea spessa stampata su carta può rappresentare il bordo dell’elemento, la sua mezzeria o l’intero ingombro della sezione. Il calibro aiuta, ma non sostituisce la lettura.

La sesta regola è leggere il piano con l’occhio di chi ha visto il legno. La sezione di un quinto non è un dato geometrico astratto: è una scelta di cantiere, una risposta a una determinata forma dello scafo, un compromesso tra resistenza, disponibilità del materiale e possibilità di lavorazione. Cambia con la pezzatura disponibile, con la tradizione regionale, con la dimensione della nave e con la necessità di disporre i giunti in modo credibile.

Il modellista che tratta la sezione come una cifra da scala di riduzione commette un peccato di disattenzione: costruisce la forma senza capirne la logica. Il risultato, per quanto pulito, non supera la prova dello sguardo attento. Il piano storico non è un ricettario. È un documento, e come tale va interrogato.

Quando il disegno è lacunoso, si può procedere per livelli di certezza. Prima si separano le misure direttamente documentate dalle ricostruzioni; poi si individuano le zone in cui la forma è certa ma lo spessore resta ipotetico; infine si scelgono soluzioni coerenti con il resto della nave, senza presentarle come dati assoluti. Questa disciplina evita uno dei difetti più comuni nei piani di modellismo: l’apparenza di precisione ottenuta riempiendo ogni vuoto con una quota inventata.

Una buona scheda di lavoro dovrebbe riportare, per ogni sezione, almeno:

• la posizione lungo lo scafo, riferita alla chiglia o a un sistema di ordinate;
• la fonte della misura, distinguendo tra rilievo, disegno ricostruttivo e adattamento del modellista;
• la dimensione considerata, sided o moulded;
• l’eventuale presenza di più elementi nella stessa orditura;
• il grado di certezza della rastrematura;
• il rapporto con fasciame, chiglia e ponti.

Non è un modulo burocratico da compilare per soddisfare un metodo. È il modo più rapido per evitare che una quota cambi significato mentre passa dal disegno alla sega e dalla sega al modello.

Il numero sul piano non è la verità: è l’impronta di una decisione. Capire perché quel numero è lì vale più del numero stesso.

Dalla tavola al banco: costruire senza appiattire la storia

Il passaggio dal disegno al legno è il punto in cui molti schemi di carpenteria navale per modellismo perdono la loro precisione. Non perché il modellista non sappia tagliare, ma perché il piano viene spesso trattato come un insieme di sagome indipendenti. In realtà ogni ordinata appartiene a una sequenza. La sua forma deve dialogare con quella precedente e con quella successiva.

Quando si preparano le ordinate, la prima verifica non è estetica. Bisogna controllare che le facce di riferimento siano coerenti: se alcune sezioni sono tracciate sulla mezzeria e altre sul bordo esterno, l’intera rastrematura apparirà falsata. Lo stesso errore nasce quando si alternano quote sided e moulded senza accorgersene. Il bordo può sembrare corretto, ma la profondità dell’ossatura risulterà sproporzionata.

È utile lavorare con una serie ridotta di sagome provvisorie prima di incidere il materiale definitivo. Le sagome permettono di controllare:

1. la continuità della curva esterna dello scafo;

2. la progressione delle sezioni verso prua e poppa;

3. il rapporto tra la larghezza apparente del quinto e la distanza tra i quinti;

4. la posizione dei madieri rispetto alla chiglia;

5. l’eventuale alternanza tra elementi di un telaio singolo e di uno doppio.

Questa fase non serve a rendere il modello più “perfetto” in senso astratto. Serve a capire se il disegno conserva una logica costruttiva. Un’ossatura troppo regolare può essere più facile da montare, ma spesso appare falsa proprio perché cancella le differenze che il piano storico dovrebbe restituire.

Anche la scelta del materiale può influenzare la lettura. Un legno molto uniforme e privo di porosità può rendere poco visibili le differenze tra un quinto e l’altro, mentre un materiale con fibra più evidente enfatizza ogni variazione. Non bisogna però correggere le proporzioni per assecondare la grana del legno. La fibra deve accompagnare la sezione, non sostituirla.

Nei modelli destinati a ricevere un fasciame completo, la tentazione di semplificare è forte. Se tutto verrà coperto, perché perdere tempo sui quinti? La risposta è nella forma stessa dello scafo. Il fasciame non corregge automaticamente un’ossatura sbagliata: ne segue le curve, ne amplifica i vuoti e trasferisce all’esterno gli errori di allineamento. Inoltre, la corretta posizione dei quinti determina il modo in cui il fasciame si appoggia e si rastrema.

Nei modelli a vista, invece, la questione è ancora più severa. Un quinto troppo sottile può sembrare elegante da lontano, ma appena la luce radente attraversa l’ossatura l’errore si manifesta. Un elemento troppo spesso nasconde la profondità della struttura e trasforma il telaio in una palizzata. La scala non è soltanto una relazione matematica: è anche una relazione visiva tra luce, ombra, distanza e materia.

Verdetto

Lo spessore reale dei quinti nei velieri storici non è un valore, è un campo. Un campo che può andare da pochi centimetri a dimensioni molto più importanti, che si muove lungo lo scafo, che cambia con la tradizione, che distingue la misura sided dalla moulded e che si trasforma quando il cantiere adotta un telaio doppio.

Tutti i relitti e i documenti citati — HMS Endeavour, Dungeness, World Trade Center Ship, Mystery Galleon e Pepper Wreck — raccontano la stessa storia da angolazioni diverse: l’ossatura di un vascello è un organismo, non un catalogo di misure. Ma ciascuna fonte deve restare dentro i propri limiti. L’Endeavour va collocata correttamente nel rapporto tra costruzione del 1764 e rilievo del 1768; il World Trade Center Ship non deve ricevere un’origine olandese non stabilita; un telaio singolo va descritto per quello che è, un’unica orditura composta da più elementi, non un unico pezzo.

Il modellista che comprende questi passaggi non cerca il numero magico. Impara a leggere i documenti come si leggono i dipinti: cercando la coerenza interna, la risposta strutturale, la progressione delle forme e la verità della nave dietro la grana del legno. Il piano di costruzione smette così di essere una raccolta di sagome da ritagliare e diventa ciò che dovrebbe essere fin dall’inizio: un’ipotesi ragionata sulla materia, sul lavoro e sulla logica di uno scafo reale. Tutto il resto è mestiere.
