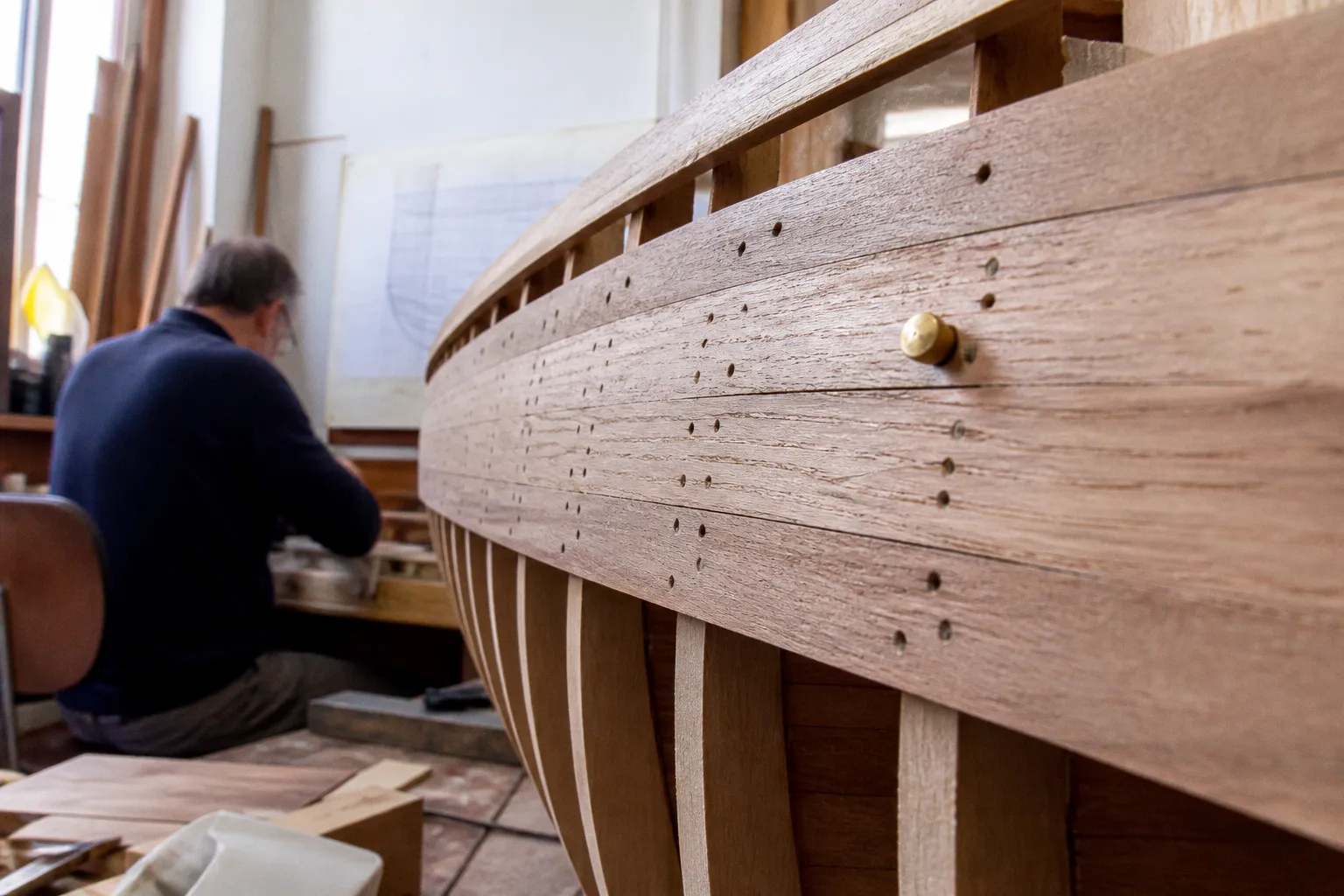

Chiodatura del fasciame: gli errori di scala più comuni

La chiodatura del fasciame nel modellismo navale viene spesso alterata proprio all’inizio del lavoro. Il modellista osserva una fotografia, individua una sequenza regolare di punti scuri e la riproduce con fori troppo grandi, allineamenti arbitrari e teste sporgenti. Il risultato non documenta la carpenteria dello scafo. La deforma.

Nel veliero reale il chiodo non era un elemento decorativo. Era una giunzione. La testa veniva incassata. Il foro poteva essere protetto da un cavicchio di legno oppure chiuso con stucco. La superficie finita restava quindi quasi complanare con il fasciame. Sul modello, la chiodatura corretta deve rispettare la stessa logica costruttiva.

Il mito del chiodo sporgente: perché il kit spesso inganna

Molti kit commerciali suggeriscono una chiodatura più evidente di quella plausibile. La ragione è semplice. Il dettaglio deve essere percepibile durante il montaggio e nelle fotografie promozionali. La scala reale passa in secondo piano.

Un chiodino metallico piantato direttamente nel listello sembra una soluzione rapida. Produce però tre errori simultanei:

• il diametro della testa è quasi sempre eccessivo;
• la testa resta sporgente invece di essere incassata;
• il metallo introduce un contrasto cromatico che nella costruzione storica non esisteva.

La testa di un chiodo reale poteva essere coperta. Il cavicchio poteva essere visibile solo come variazione minima della fibra. Una tavola dipinta poteva nascondere interamente il punto di giunzione. Un’opera viva ramata poteva rendere la chiodatura praticamente indistinguibile. La presenza del dettaglio nel piano di costruzione non implica quindi la sua evidenza sulla superficie finita.

L’errore più frequente è confondere la necessità di documentare la chiodatura con la necessità di renderla vistosa. Sono due operazioni diverse. La prima riguarda la struttura. La seconda riguarda la rappresentazione.

Nel modello in scala, il chiodo corretto non è quello che si vede meglio. È quello che occupa sulla tavola lo spazio che occuperebbe nella realtà.

Il problema riguarda anche i ponti. Le tavole del ponte sono spesso marcate con file di punti scuri, disposte a intervalli regolari eccessivi. La sequenza diventa una decorazione geometrica. La carpenteria scompare. Un ponte storico non è una superficie punteggiata. È l’insieme di tavole, giunti, bagli, dormienti e vincoli strutturali.

La chiodatura deve quindi seguire la logica delle giunzioni. Non una griglia applicata a posteriori.

Calcoli di scala: convertire i 2–3 cm reali in frazioni di millimetro

La conversione è elementare. Proprio per questo viene trascurata.

La misura reale deve essere divisa per il denominatore della scala:

misura sul modello = misura reale ÷ denominatore della scala

Per una testa di chiodo compresa tra 20 e 30 mm, il risultato è il seguente:

Questi valori non autorizzano a praticare automaticamente un foro da 0,6 mm. Descrivono il limite dimensionale della testa riportata in scala. Il foro deve essere uguale o leggermente inferiore al diametro del cavicchio o del segno che si intende simulare. Se il punto viene soltanto inciso, la punta dovrà essere ancora più contenuta.

Per questo motivo le punte da 0,3 mm a 0,5 mm sono generalmente più adatte alle scale 1:48, 1:50 e 1:60. Una punta superiore a 0,5 mm produce già un segno difficile da giustificare su molti listelli. La differenza può sembrare modesta. Sullo scafo, moltiplicata per centinaia di punti, diventa dominante.

La proporzione va valutata anche rispetto alla tavola. Una testa di chiodo con diametro pari a un quinto della larghezza del listello è già molto marcata. Se il listello misura 4 mm sul modello, una testa da 0,8 mm occupa il 20% della sua larghezza. È una misura visivamente pesante. Se il listello misura 3 mm, la stessa testa occupa oltre un quarto della superficie.

Il calcolo deve quindi considerare tre elementi:

• la scala nominale del modello;
• la larghezza effettiva del listello;
• la funzione del dettaglio, cioè chiodo visibile, cavicchio incassato o semplice indicazione della giunzione.

Una scala più piccola non perdona la stessa incisione usata su un modello più grande. A 1:100 un cavicchio reale di 8 cm corrisponde a 0,8 mm. Ma il valore riguarda la larghezza massima del tappo, non la testa di un chiodo. Confondere i due elementi porta a una riproduzione incoerente. Il cavicchio può avere un diametro maggiore. Il chiodo, nella stessa costruzione, resta un elemento diverso.

Il diametro non basta

Un punto corretto può risultare falso anche con il diametro giusto. La profondità del foro, il colore e il bordo dell’incisione modificano la percezione.

Un foro passante è quasi sempre eccessivo. Crea un’ombra nera. Il nero suggerisce una cavità profonda. Il chiodo reale, invece, era incassato e protetto. L’occhio del modellista interpreta il contrasto come un difetto di lavorazione, non come una giunzione storica.

La finitura deve quindi ridurre l’effetto ottico del foro. Sono possibili diverse soluzioni:

1. Incisione puntuale. La punta marca il legno senza asportare materiale in modo evidente. È adatta alle scale piccole.

2. Foro minimo con riempimento. Il foro riceve una fibra, una pasta o una tonalità compatibile con il fasciame. Il punto resta leggibile ma non aperto.

3. Cavicchio in legno. Un elemento di diametro calibrato viene inserito e pareggiato. La fibra può essere orientata o contrastata con moderazione.

4. Marcatura cromatica attenuata. Il punto viene suggerito con una variazione di tono, senza simulare un foro profondo.

Nessuna tecnica è universale. La scelta dipende dalla scala, dal tipo di fasciame e dalla finitura storica dello scafo.

Geometria della posa: oltre le ordinate del kit di montaggio

La chiodatura non deve essere disegnata seguendo soltanto le ordinate stampate nel kit. Questa è una delle distorsioni più comuni.

Un kit base può fornire dieci o dodici sezioni principali. La struttura reale dello scafo era molto più fitta. Le ordinate del modello servono alla costruzione e al controllo della forma. Non rappresentano necessariamente ogni elemento della carpenteria originaria.

Se i punti di chiodatura vengono messi solo in corrispondenza delle ordinate visibili nel kit, la superficie assume una scansione troppo rada. Le file diventano isolate. La tavola sembra fissata a pochi supporti. La distribuzione non corrisponde alla densità costruttiva di un veliero storico.

La soluzione non consiste nel moltiplicare i punti senza criterio. Consiste nel ricostruire la logica dei collegamenti.

La direzione delle file

Sul fasciame dello scafo, la posizione dei chiodi deve seguire il rapporto tra tavola e ordinata. La fila non è una linea ornamentale indipendente. È il segno del fissaggio della tavola alla struttura sottostante.

Quando il listello attraversa una sezione strutturale, la marcatura deve essere collocata in relazione a quel punto. Quando due tavole terminano su una giunzione, la testa dei chiodi deve rispettare la testata e la distribuzione degli elementi di collegamento.

Sul ponte, la situazione è più leggibile. Le tavole longitudinali presentano giunti sfalsati. La chiodatura non può essere ripetuta con la stessa distanza su tutta la lunghezza. I giunti devono seguire un ritmo plausibile. Un allineamento continuo produce l’effetto di una cucitura meccanica. Uno sfalsamento controllato restituisce invece la logica della posa delle tavole.

Alle testate, la carpenteria storica prevedeva spesso due o tre chiodi sfalsati in altezza e in lunghezza. Lo sfalsamento riduceva il rischio di spaccare la fibra. Sul modello, la sequenza deve restare leggibile senza diventare un motivo decorativo.

La regola pratica è questa:

• prima si individuano le tavole;
• poi si riconoscono le testate e i punti di appoggio;
• infine si stabiliscono le file di chiodatura.

Invertire l’ordine porta a segnare punti sul legno prima di avere compreso la struttura.

Fasciame e giunti

La giunzione tra tavole è più importante del punto isolato. Un singolo chiodo senza rapporto con il bordo della tavola non spiega nulla. Una sequenza collocata correttamente sulla testata documenta invece il sistema costruttivo.

L’interasse non deve essere sempre identico. L’uniformità assoluta è sospetta. Le tavole non hanno tutte la stessa lunghezza. Le ordinate non presentano tutte la stessa curvatura. Le zone di prua e di poppa comprimono la geometria. Il fasciame cambia andamento. Una griglia regolare applicata a tutto lo scafo cancella queste differenze.

Anche l’insellatura e il bolzone hanno conseguenze visive. Le tavole del ponte seguono la curvatura trasversale. Un punto praticato verticalmente rispetto al banco di lavoro può risultare inclinato rispetto alla superficie reale. Il trapano deve quindi seguire la normale locale della tavola, non una verticale astratta.

Questo dettaglio è piccolo. L’errore ripetuto su un ponte intero produce però file inclinate, bordi slabbrati e cavicchi che sembrano applicati sulla superficie invece di appartenere alla struttura.

La fila di chiodi non segue il disegno del kit. Segue la geometria della tavola e il punto in cui la tavola incontra la carpenteria.

Tecniche di esecuzione: evitare fori eccessivi e danni al legno

La simulazione comincia prima della punta. Comincia dalla preparazione del fasciame.

Un listello con fibra irregolare, colla affiorante o superficie non pareggiata amplifica ogni segno. Il foro interrompe il materiale. Se il legno non è stabile, il bordo si strappa. Il punto diventa una scheggiatura.

Il secondo fasciame richiede particolare cautela. Gli spilli piantati direttamente attraverso i listelli possono essere utili come sistema provvisorio di pressione. Lasciati a lungo nella stessa posizione, però, producono fori permanenti fuori scala. In proporzione, un foro da spillo può equivalere a una cavità enorme sullo scafo reale.

Una soluzione più controllata consiste nel piegare lo spillo a L e farlo puntare verso l’esterno del listello. La pressione resta disponibile. Il metallo non attraversa la superficie finita. Il bordo del fasciame non viene trasformato in una serie di buchi.

Una sequenza di lavoro controllata

La lavorazione può essere organizzata in fasi distinte:

1. Definizione della scala. Il denominatore deve essere noto. Non si lavora “a occhio” tra 1:48 e 1:50. La differenza numerica è piccola, ma il dettaglio è già nell’ordine dei decimi di millimetro.

2. Misura del listello. La larghezza reale del materiale montato stabilisce il limite visivo della testa. Una punta adatta a una tavola da 5 mm può essere sproporzionata su una tavola da 2 mm.

3. Tracciatura dei giunti. Le testate vengono segnate prima dei punti. La chiodatura si appoggia alla geometria esistente.

4. Prova su un campione. Un ritaglio dello stesso legno permette di valutare profondità, colore e bordo del foro. Il campione deve avere anche la stessa finitura prevista sul modello.

5. Marcatura leggera. Si procede senza pressione eccessiva. La fibra deve essere incisa, non strappata.

6. Inserimento del cavicchio o riempimento. Il materiale deve restare leggermente abbondante. Il pareggio avviene dopo l’asciugatura.

7. Levigatura controllata. La superficie viene portata a filo senza cancellare il profilo delle tavole.

8. Finitura. Olio, vernice, colore o lavaggio possono ridurre o aumentare il contrasto. Il giudizio finale va dato solo dopo questa fase.

Il campione è indispensabile. Una punta da 0,3 mm può produrre un segno corretto su tiglio tenero e troppo netto su pero. Un mordente scuro può trasformare una marcatura minima in un punto nero. La scala geometrica non è separabile dalla risposta del materiale.

Metallo, legno e stucco

Il chiodino metallico commerciale è la soluzione meno controllabile. La testa ha spesso un diametro sproporzionato. La lunghezza è eccessiva. La brillantezza resta visibile anche dopo la verniciatura. Il metallo inserito a pressione può inoltre fessurare il listello.

Il cavicchio in legno è più coerente quando la documentazione indica una chiusura lignea. La fibra deve però essere scelta con attenzione. Un tondino con colore troppo contrastato crea una superficie a pois. Il cavicchio deve seguire la scala. A 1:50, un tappo reale largo 8 cm corrisponde a 1,6 mm. Questo valore può essere plausibile per un cavicchio ampio. Non lo è per una testa di chiodo.

Lo stucco è utile quando il modello rappresenta una superficie dipinta o quando la chiodatura deve restare poco visibile. Deve essere applicato in quantità minima. Un riempimento chiaro e uniforme può cancellare la distinzione tra tavola e giunto. Un riempimento scuro può produrre l’effetto opposto.

La tecnica corretta non è quella più laboriosa. È quella che mantiene proporzione, profondità e contrasto entro lo stesso registro.

La chiodatura del ponte: tavole, bagli e giunti sfalsati

Il ponte viene spesso trattato come una superficie più semplice dello scafo. Non lo è.

Le tavole del ponte lavorano in rapporto ai bagli e agli elementi di sostegno. I giunti non sono distribuiti casualmente. La loro posizione cambia lungo la lunghezza. La chiodatura deve rendere leggibile questa relazione.

Il primo errore è tracciare file parallele con una distanza fissa. Il secondo è allineare tutte le testate sulla stessa sezione trasversale. Il terzo è usare un colore scuro per enfatizzare ogni punto. Il ponte assume così l’aspetto di una griglia grafica.

La disposizione deve invece conservare gerarchie:

• i giunti delle tavole devono essere riconoscibili;
• lo sfalsamento deve evitare allineamenti continui;
• i punti di fissaggio devono rapportarsi ai bagli;
• il contrasto deve rimanere inferiore a quello delle fughe tra le tavole;
• la curvatura del bolzone deve essere rispettata anche nell’orientamento della foratura.

Una tavola larga 4 mm sul modello non richiede automaticamente due file di punti. Il numero delle file dipende dal sistema rappresentato, dalla scala e dalla documentazione disponibile. Inserire una doppia fila solo perché “sembra più realistica” è una decisione priva di base geometrica.

La chiodatura del ponte deve inoltre essere valutata insieme alla calafatura. Se le fughe sono molto scure e larghe, una chiodatura altrettanto scura raddoppia il rumore visivo. Se il ponte è lasciato in legno naturale, il punto può essere suggerito con una tonalità appena più calda o più fredda. La superficie resta leggibile. Il dettaglio non prende il sopravvento.

Quando la chiodatura è invisibile: il contesto storico e costruttivo

Non tutti gli scafi richiedono una chiodatura visibile. Questa conclusione deve essere accettata senza riserve.

La superficie esterna poteva essere dipinta. L’opera viva poteva essere protetta con rivestimenti. Il fasciame poteva ricevere stucco e numerosi strati di finitura. In questi casi il punto di fissaggio non costituiva un elemento esposto.

La documentazione del modello deve distinguere tra:

• chiodatura strutturalmente presente;
• chiodatura graficamente rappresentata nel piano;
• chiodatura visibile sul manufatto finito.

Sono tre livelli diversi. Il primo riguarda la costruzione reale. Il secondo riguarda il disegno tecnico o la scelta del modellista. Il terzo riguarda la superficie osservabile.

Un modello di arsenale può richiedere una rappresentazione più analitica della carpenteria. Un modello di veliero dipinto può richiedere una chiodatura attenuata. Un’opera viva ramata può non richiedere alcuna marcatura visibile, se la documentazione non la sostiene.

Le tecniche variavano inoltre tra cantieri, marine e periodi. Le pratiche britanniche, francesi e spagnole non possono essere ricondotte a uno schema assoluto. Anche tra XVI e XIX secolo cambiano materiali, sistemi di fissaggio e finiture. Una regola unica applicata a ogni veliero storico è quindi metodologicamente debole.

Il disegno del kit non risolve il problema. Può semplificare. Può rendere evidente un dettaglio per ragioni didattiche. Può perfino ripetere una convenzione grafica senza indicare il livello reale di visibilità. Il piano va letto insieme alla scala, alla sezione dello scafo e alla finitura prevista.

Come ridurre il dettaglio senza perderlo

La chiodatura può essere resa meno evidente senza eliminarla. Il metodo più efficace è ridurre il contrasto, non aumentare la dimensione.

Un punto marrone chiaro su un fasciame in noce resta leggibile da vicino. Una cavità nera dello stesso diametro domina invece la superficie. La differenza non è strutturale. È ottica.

Anche l’illuminazione del modello modifica il risultato. La luce radente accentua ogni cavità. Una luce diffusa rende più naturale una marcatura minima. La valutazione va eseguita a distanza di osservazione normale. Il dettaglio corretto non deve necessariamente essere riconoscibile a pochi centimetri.

Il modellismo navale statico non richiede che ogni elemento sia dichiarato con lo stesso peso. Una pompa, una caviglia, un bozzello e una chiodatura non hanno la stessa scala percettiva. La riproduzione deve stabilire una gerarchia. Il fasciame resta una superficie. Non può essere sacrificato per rendere visibile ogni punto di fissaggio.

Una verifica finale basata sulle proporzioni

Prima della finitura definitiva, la chiodatura può essere controllata con una verifica semplice. Non serve aggiungere dettagli. Serve eliminare quelli che non reggono il calcolo.

Occorre osservare:

• se il diametro del punto è compatibile con la scala;
• se il segno rispetta la larghezza della tavola;
• se le file coincidono con la carpenteria e non solo con le ordinate del kit;
• se le testate presentano uno sfalsamento plausibile;
• se il foro è incassato, riempito o semplicemente inciso;
• se il contrasto resta coerente con la finitura;
• se la chiodatura è necessaria su quella specifica superficie;
• se spilli e strumenti hanno lasciato perforazioni più grandi dei dettagli che si volevano simulare.

La verifica deve comprendere anche la prua e la poppa. In queste zone il fasciame cambia direzione. Le tavole si rastremano. Le distanze apparenti si comprimono. Una serie di punti regolare come quella della parte centrale dello scafo può diventare irrealistica.

Sulle superfici curve, il segno non deve sembrare applicato dopo la costruzione. Deve seguire la continuità del fasciame. Se il punto interrompe visivamente la curva della tavola, la marcatura è troppo scura o troppo profonda.

Il criterio conclusivo è la coerenza. Non la quantità di lavoro. Un modello con meno punti, ma dimensionati e collocati correttamente, è più informativo di uno scafo interamente perforato.

La chiodatura del fasciame nel modellismo navale non è un esercizio di pazienza fine a se stesso. È una traduzione numerica della carpenteria. La misura reale viene divisa per la scala. La posizione viene ricondotta alla tavola. Il dettaglio viene adattato alla finitura. Ogni passaggio elimina l’arbitrio.

A 1:50, 2–3 cm diventano 0,4–0,6 mm. Questo dato esclude già gran parte dei chiodini commerciali usati senza modifica. Le ordinate del kit non esauriscono la struttura dello scafo. Le teste non devono sporgere. I cavicchi non sono chiodi. La visibilità non è una prova di correttezza.

Il modello è convincente quando il dettaglio non contraddice la scala. La chiodatura corretta non aggiunge rumore al fasciame. Lo completa.
