È una seconda architettura del modello, soggetta a proporzioni, luce, trasparenza e geometria.
La prima incongruenza visiva nasce spesso dalla linea di galleggiamento. Lo scafo è costruito con precisione, ma l'acqua artificiale lo ingloba senza rispettarne il pescaggio. Il risultato può essere tecnicamente corretto nella costruzione e falso nella fotografia. Nei diorami navali storici, la qualità dell'acqua si misura soprattutto nel punto di contatto con lo scafo, non nella brillantezza della resina.
La superficie marina non è un semplice supporto
La tecnica più frequente è la costruzione waterline. Viene rappresentata soltanto la parte emersa dello scafo. L'opera viva resta sotto il piano della base oppure viene eliminata dal modello prima dell'inserimento nel mare simulato. La soluzione riduce lo spessore del materiale trasparente e permette di concentrare il lavoro sulla superficie, sulla scia e sulle increspature.
Il principio è razionale. Un veliero osservato in navigazione non mostra la parte immersa, ma ne rivela gli effetti: il profilo della linea di galleggiamento, la compressione dell'acqua contro le murate, il vortice presso il timone, la schiuma a poppa. Se questi elementi non sono coerenti, l'occhio ricostruisce subito l'errore.
Nelle fotografie di modelli navali terminati, la superficie dell'acqua deve quindi essere letta come una sequenza di piani:
1. Il fondo, che stabilisce la profondità cromatica.
2. Lo strato trasparente, che produce rifrazione e variazione di tono.
3. La superficie ondulata, responsabile dei riflessi.
4. La schiuma, limitata alle zone di maggiore turbolenza.
5. Il bordo dello scafo, dove acqua e legno, metallo o vernice si incontrano.
L'errore più comune consiste nel trattare questi cinque livelli come un unico materiale. Una colata uniforme produce una lastra lucida. Non produce necessariamente un mare.
La resina dà profondità. La geometria dell'onda dà scala. La schiuma dà movimento. Confondere queste tre funzioni altera la lettura del veliero.
Scala, pescaggio e altezza dell'onda
La scala determina la dimensione credibile di ogni increspatura. Non esiste una formula universale per trasformare l'altezza di un'onda reale in una forma modellistica convincente. La proporzione matematica resta necessaria, ma non sufficiente. Una superficie marina perfettamente ridotta può apparire innaturale perché la luce, nella realtà, non si comporta in scala.
Le scale comuni dei diorami navali comprendono 1:700, 1:400, 1:350 e 1:1200. La differenza non riguarda soltanto le dimensioni dello scafo. Cambiano anche:
- lo spessore ammissibile della schiuma;
- la larghezza della scia;
- la distanza tra un'onda e l'altra;
- la visibilità delle increspature;
- la quantità di pigmento necessaria;
- il rapporto tra lucido e opaco nella fotografia.
Un'onda modellata come rilievo netto può funzionare su una base in scala 1:350. La stessa forma, trasferita senza correzioni su un modello in scala 1:700, appare sovradimensionata. La cresta occupa troppo spazio e la nave sembra navigare in condizioni meteorologiche incompatibili con la velatura, con l'assetto e con l'inclinazione dello scafo.
Il controllo deve partire dal pescaggio visivo. Se la murata emersa è troppo alta rispetto alla superficie, il veliero sembra poggiato sopra l'acqua. Se è troppo bassa, il modello pare affondato. La correzione non si ottiene aggiungendo semplicemente resina. Si interviene sul piano della base, sulla posizione dello scafo e sul bordo dell'apertura.
Nel caso di un diorama waterline, la superficie deve interrompere il rivestimento dello scafo in modo netto ma non artificiale. Un taglio visibile, soprattutto nelle fotografie ravvicinate, rivela la costruzione del modello. Un bordo completamente coperto dalla schiuma produce invece un effetto altrettanto debole: nasconde l'errore senza risolvere il rapporto geometrico.
Il confronto tra i materiali
La scelta del materiale dipende dalla profondità della scena, dalla scala e dalla necessità di ottenere una superficie lavorabile. Nessun prodotto è corretto in assoluto.
| Materiale | Funzione principale | Vantaggio | Rischio visivo |
|---|---|---|---|
| Resina epossidica bicomponente trasparente | Profondità e colate | Rifrazione, stratificazione, effetto di bacino o mare profondo | Bolle, ingiallimento, eccesso di spessore, colore non uniforme |
| Gel acrilico trasparente | Increspature e rilievi superficiali | Lavorazione controllabile durante l'asciugatura | Strato troppo spesso, asciugatura bianca o opaca |
| Silicone | Masse e rilievi elastici | Volume rapido e possibilità di sagomatura | Superficie poco naturale, riflesso non coerente con la scala |
| Foglio di alluminio lavorato | Base ondulata | Rapidità, leggerezza, rilievo immediato | Pieghe regolari, riflessi metallici, giunzioni evidenti |
| Colla vinilica e ovatta | Schiuma e scia | Costo contenuto, facile applicazione | Perdita di trasparenza e accumuli troppo voluminosi |
| Plexiglas ondulato | Superficie marina rapida | Lato liscio e lato increspato già definiti | Pattern ripetitivo e ondulazione fuori scala |
La resina epossidica bicomponente è adatta quando serve una massa trasparente capace di suggerire profondità. È composta da resina e indurente. Il rapporto di miscelazione deve essere rispettato secondo il prodotto utilizzato. Un dosaggio impreciso può compromettere la trasparenza e la durezza finale.
La colata non deve essere considerata un riempimento neutro. Ogni millimetro di materiale modifica la saturazione del colore sottostante e la riflessione della luce. Una base blu scuro, coperta da uno strato sottile, può apparire quasi nera. Una base chiara, osservata attraverso uno strato più spesso, può perdere contrasto e diventare lattiginosa.
Il gel acrilico trasparente lavora in modo diverso. Non costruisce necessariamente la profondità. Costruisce la pelle dell'acqua. Le onde possono essere ottenute picchiettando il gel durante la fase di gelificazione oppure distribuendolo con spatola e pennello. Il controllo del gesto è decisivo. Picchi regolari generano una sequenza meccanica. L'acqua reale non ripete la stessa cresta a intervalli costanti.
Per le basi rapide, il plexiglas ondulato offre un risultato immediato. Il lato liscio e quello increspato possono essere sfruttati per simulare un mare moderatamente mosso. La soluzione è efficace in fotografia generale, meno in una galleria di dettagli. A distanza ravvicinata il disegno industriale della superficie diventa riconoscibile.
Trasparenza e colore: il difetto si vede prima della forma
L'acqua artificiale non deve essere semplicemente blu. Il colore dipende dal fondo, dalla trasparenza, dalla luce e dal tipo di scena. Un veliero storico in mare aperto richiede una lettura diversa da una nave in rada o in acque costiere. La documentazione visiva del diorama deve conservare questa differenza senza ricorrere a tinte assolute.
Nelle fotografie di dettaglio, l'eccesso di blu è uno dei difetti più immediati. Una tonalità troppo satura separa l'acqua dallo scafo come una cornice cromatica. Una superficie troppo opaca annulla invece la profondità e trasforma il mare in una massa dipinta.
La valutazione procede per gradi:
1. Il fondo
Il fondo può essere più scuro nella zona centrale e più chiaro presso la costa, il banco o la direzione della luce. In un mare aperto, la variazione deve restare graduale. Macchie nette e simmetriche suggeriscono un fondale dipinto, non una profondità.
2. Lo strato trasparente
La resina deve lasciare percepire il colore sottostante senza trasformarlo in una tinta uniforme. Se la superficie è troppo sottile, la base perde profondità. Se la colata è eccessiva, la rifrazione può deformare i dettagli e amplificare le bolle.
3. Il riflesso
Una superficie lucida non è automaticamente realistica. Il riflesso deve seguire l'illuminazione della scena fotografata. Un pannello di luce frontale produce una striscia bianca che può cancellare alberatura, murate e scia. La fotografia diorami navali richiede quindi un'illuminazione laterale o diffusa, capace di mostrare la texture senza trasformarla in abbagliamento.
4. La trasparenza
La trasparenza deve avere una funzione. Serve a suggerire profondità, a mostrare un cambio di tonalità, a separare la superficie dalla base. Se non rivela nulla, resta soltanto lucentezza. Nei dettagli ravvicinati, questa distinzione è evidente.
Un problema ricorrente riguarda l'asciugatura dei gel acrilici e delle colle viniliche. Applicati in un unico strato troppo spesso, possono asciugare in superficie e trattenere umidità sotto la pelle esterna. Il materiale resta opaco o bianco invece di diventare trasparente. La superficie può apparire corretta da lontano e difettosa nella fotografia macro.
La soluzione non è aumentare il calore o aggiungere un ulteriore strato lucido. Occorre ridurre lo spessore, attendere l'asciugatura e costruire il rilievo per passaggi successivi. La superficie marina nasce per stratificazione, non per accumulo.

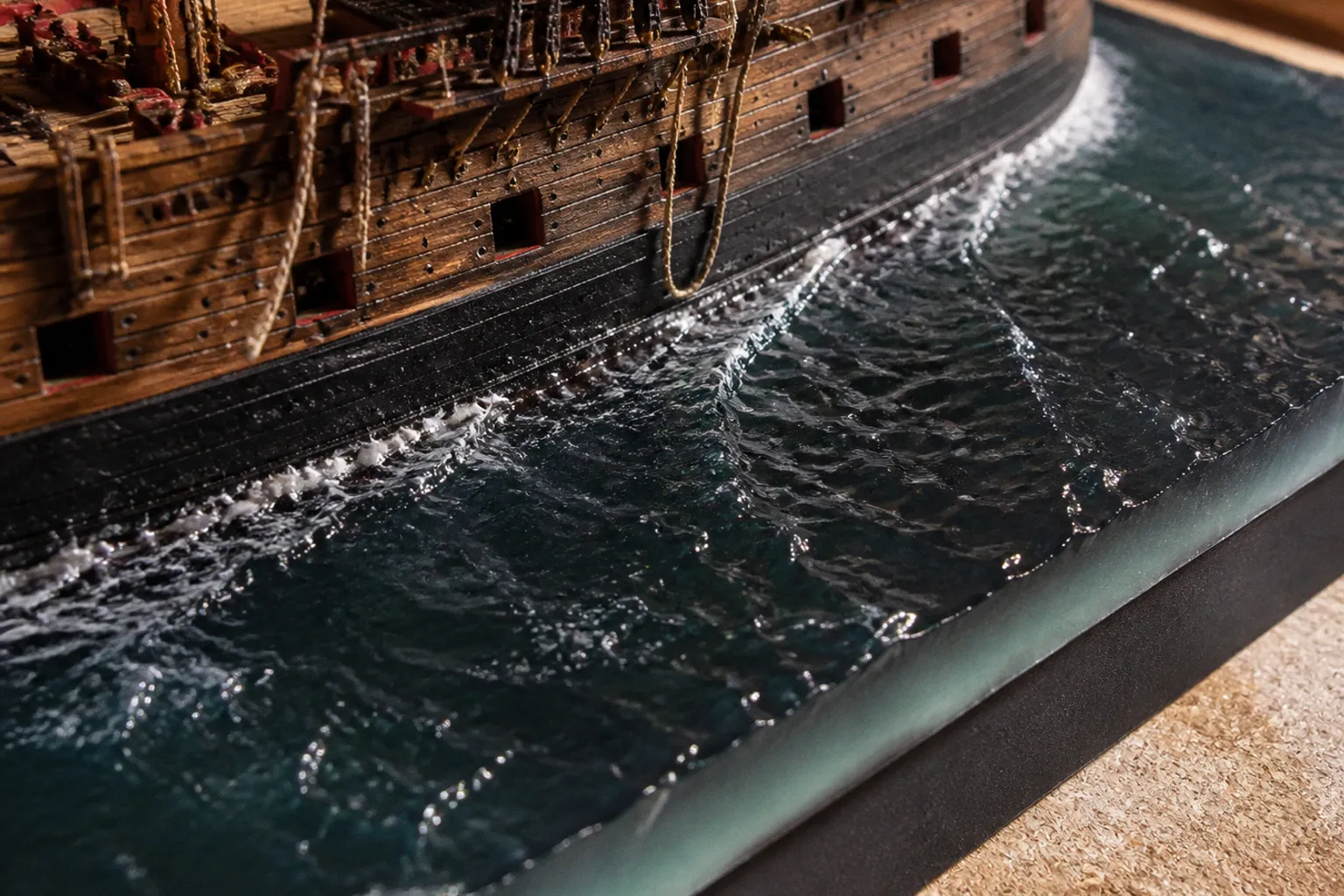

La zona di contatto tra scafo e acqua
Il bordo dello scafo è il punto più severo dell'intero diorama. Qui convergono la costruzione navale, il galleggiamento e la simulazione della materia liquida. Un difetto di pochi decimi di millimetro può diventare evidente nella fotografia.
La linea di galleggiamento deve seguire l'assetto della nave. Non può essere orizzontale per comodità se il modello rappresenta una virata, una nave appoppata o uno scafo inclinato sul moto ondoso. L'acqua si adegua alla scena; non impone una posizione neutra alla nave.
Anche l'insellatura e il bolzone hanno conseguenze visive. L'insellatura modifica la curva longitudinale del ponte. Il bolzone determina la curvatura trasversale. Entrambi influenzano la lettura della murata e del bordo immerso. Se la base marina viene tracciata come una linea piatta, lo scafo perde parte della propria struttura. L'acqua deve assecondare il disegno della carena, anche quando la parte sommersa non è visibile.
La scia non deve essere applicata come una striscia bianca continua. Deve nascere da una causa geometrica precisa:
- dalla poppa, dove il flusso si separa;
- dalle zone di maggiore velocità;
- dall'azione del timone;
- dall'impatto dell'onda contro prua e masconi;
- dalle turbolenze prodotte da eventuali imbarcazioni minori.
La schiuma più chiara appartiene ai punti di rottura. Il resto della scia deve rimanere traslucido, irregolare e meno contrastato. Ovatta, colla vinilica, gel o pasta bianca possono essere combinati per ottenere questo effetto, ma il volume deve restare subordinato alla scala.
In un modello 1:700, una massa bianca spessa pochi millimetri può rappresentare una turbolenza sproporzionata. In fotografia, il problema aumenta perché la schiuma riflette la luce più dell'acqua. Il bianco tende a dominare l'immagine e a spostare l'attenzione dal veliero.
La scia non dimostra che la nave si muove. Dimostra soltanto che il modellista ha deciso dove il flusso si rompe. Il resto deve essere dimostrato dall'assetto dello scafo.
Onde, schiuma e direzione del moto
L'acqua deve avere una direzione principale. Le increspature non possono distribuirsi casualmente attorno allo scafo se il diorama vuole rappresentare una navigazione leggibile. Il vento, la rotta e l'onda dominante stabiliscono l'orientamento della superficie.
La prua rompe l'acqua con un disegno più concentrato. I masconi distribuiscono il flusso lateralmente. La parte centrale dello scafo tende a mostrare una superficie meno agitata, salvo condizioni di mare più dure. La poppa riunisce e disperde la scia. Questa sequenza non richiede una ricostruzione fluidodinamica completa, ma esige coerenza.
Il gel acrilico è utile per costruire le creste. Può essere picchiettato con un pennello rigido oppure spinto in piccole lame orientate secondo il moto. Le creste non devono essere tutte della stessa altezza. La regolarità segnala il gesto dello strumento. La variazione segnala la superficie.
Il foglio di alluminio sagomato offre una struttura diversa. Prima viene deformato, poi fissato alla base e ricoperto con materiali trasparenti o semitrasparenti. Il metodo è rapido e leggero. Il limite è la memoria della piega: se il foglio conserva angoli troppo netti, il mare assume un aspetto metallico. Le ondulazioni devono essere ammorbidite dalla copertura successiva.
Silicone e materiali elastici permettono di creare masse più pronunciate. Sono adatti a scene con onda alta o con forte frangente. Non risolvono però la questione del colore e della trasparenza. Un rilievo volumetrico, senza una corretta modulazione cromatica, resta una cresta isolata.
La schiuma deve seguire una gerarchia. Un diorama equilibrato distingue almeno tre valori:
1. acqua scura e trasparente nelle zone profonde;
2. acqua più chiara sulle creste e vicino allo scafo;
3. bianco della schiuma nei punti di rottura.
Se tutto è bianco, nulla è schiuma. Se tutto è trasparente, il moto non viene letto. Se tutto è blu, la superficie diventa un fondale uniforme.
La fotografia rivela ciò che l'occhio perdona
La fotografia di un modello navale non documenta soltanto il risultato. Lo sottopone a un controllo più duro. L'obiettivo evidenzia giunzioni, bolle, pigmenti depositati in modo irregolare e differenze di lucentezza. Un difetto che a occhio nudo si perde nella distanza può occupare una parte significativa dell'immagine.
Per questo la galleria dovrebbe alternare almeno tre distanze di osservazione:
- inquadratura generale, per valutare rapporto tra scafo, acqua e base;
- inquadratura intermedia, per leggere scia, onde e assetto;
- dettaglio ravvicinato, per controllare bordo, schiuma, trasparenza e finitura.
L'inquadratura generale deve mostrare la composizione. Se il mare occupa quasi tutta la base e il veliero rimane schiacciato in un angolo, l'acqua diventa il soggetto dominante. Se la base è tagliata proprio presso la prua o la poppa, si perde la direzione del moto.
L'inquadratura intermedia serve a verificare la coerenza della scia. Qui emergono le asimmetrie non volute. Una scia identica sui due lati dello scafo, quando la nave è in virata, è un segnale di costruzione schematica.
Il dettaglio ravvicinato deve essere usato con criterio. Non ogni superficie merita un ingrandimento. La fotografia macro è utile quando mostra un particolare costruttivo: l'acqua contro il fasciame, la schiuma presso il timone, il cambio di trasparenza tra due strati, la relazione tra onda e bordo della murata. È meno utile quando serve soltanto a dimostrare che il materiale è lucido.
La luce laterale rende leggibili le increspature. La luce frontale appiattisce il rilievo. La luce dall'alto può produrre riflessi duri sulla resina. Un modello fotografato sotto illuminazioni diverse può sembrare costruito con materiali differenti. La documentazione visiva deve quindi mantenere costanti, per quanto possibile, angolo di ripresa e temperatura della luce.
Anche lo sfondo incide. Un fondo nero aumenta il contrasto della schiuma e rende più profondo il blu. Un fondo chiaro riduce la percezione della lucentezza e può far apparire più scura la superficie. Questi effetti non riguardano soltanto la presentazione. Influenzano la valutazione tecnica del diorama.
Il confronto con dipinti e fotografie storiche
Le immagini d'epoca e i dipinti di marina possono fornire indicazioni sull'assetto, sulle proporzioni della velatura e sull'atteggiamento del veliero rispetto al mare. Non devono però essere trasferiti direttamente nella superficie del modello.
Un quadro storico interpreta l'acqua attraverso pennellate, contrasti e convenzioni pittoriche. La schiuma può essere accentuata per rendere leggibile il movimento. Il cielo può alterare la tonalità del mare. La nave può essere rappresentata con un'inclinazione più marcata di quella documentata dai piani. Il diorama, invece, deve rendere coerenti oggetti tridimensionali, luce e scala.
Il confronto utile riguarda la struttura:
- direzione dell'onda dominante;
- rapporto tra altezza della murata e mare;
- posizione della scia;
- assetto longitudinale;
- densità della schiuma;
- grado di visibilità della superficie sotto il bordo.
Una fotografia storica del veliero può suggerire una condizione di mare. Un dipinto può fornire una composizione. Nessuno dei due sostituisce il calcolo della scala o l'osservazione del modello.
Nei musei navali e nelle mostre di modellismo statico, la base marina viene spesso osservata da un'altezza superiore a quella prevista dal fotografo. Il rilievo che funziona frontalmente può risultare eccessivo visto dall'alto. La superficie deve quindi essere controllata da più angolazioni. Il visitatore non mantiene una distanza fissa e non guarda il modello attraverso un unico obiettivo.
Il controllo finale della superficie
Prima della fotografia definitiva, la lettura del diorama può essere verificata attraverso una sequenza breve ma concreta:
- il bordo dello scafo segue una linea di galleggiamento coerente con l'assetto;
- le onde hanno un orientamento principale riconoscibile;
- la scia nasce dalla poppa e non da un punto arbitrario della base;
- la schiuma è concentrata dove il flusso si rompe;
- il colore dell'acqua non cancella i dettagli della carena;
- la trasparenza non è interrotta da bolle o zone lattiginose;
- la lucentezza non domina la fotografia;
- il rilievo delle onde resta proporzionato alla scala;
- il materiale della base non presenta un pattern ripetitivo evidente;
- l'acqua non nasconde il difetto del taglio waterline.
La lista non sostituisce l'analisi. Serve a separare i problemi. Un'acqua troppo opaca non si corregge con altra schiuma. Una linea di galleggiamento errata non si corregge cambiando il colore. Una scia sproporzionata non si riduce aggiungendo dettagli ai ponti.
Una lettura tecnica dei difetti più frequenti
Il galleggiamento errato è riconoscibile quando il modello sembra sollevato sopra la superficie oppure immerso oltre il pescaggio plausibile. La causa può essere il piano di base, il taglio dello scafo o la posizione della colata. Il difetto è strutturale.
Le bolle d'aria nella resina sono invece un difetto di lavorazione e di miscelazione. Interrompono la trasparenza. In una superficie destinata a rappresentare il mare profondo, diventano punti bianchi o deformazioni circolari. La fotografia ravvicinata li rende immediatamente visibili.
L'eccesso di opacità può dipendere da uno strato troppo spesso di gel o colla vinilica, da un'asciugatura incompleta oppure da un dosaggio imperfetto del colorante. Non è corretto attribuire ogni perdita di trasparenza alla qualità del materiale. La tecnica di applicazione incide almeno quanto il prodotto.
Il blu uniforme annulla la profondità. Il mare può essere cromaticamente intenso, ma deve mostrare variazioni di valore e di riflesso. La modulazione deve rimanere subordinata allo scafo. Se l'occhio legge prima il colore e poi la nave, la gerarchia è sbagliata.
La schiuma continua trasforma la scia in un bordo bianco. Il flusso reale, anche nella convenzione modellistica, deve disperdersi. Le aree bianche sono brevi, localizzate e irregolari. Il resto appartiene all'acqua in movimento.
La ripetizione delle onde denuncia l'uso di una matrice o di un supporto non corretto per la scala. Il problema è frequente con superfici ondulate prefabbricate. La base può essere utilizzata come struttura, ma deve perdere il ritmo originario attraverso gel, colore e interventi selettivi.
Conclusione
L'acqua artificiale nei diorami navali storici non è un accessorio scenografico. È una parte del progetto navale. Determina la posizione apparente dello scafo, modifica la percezione del pescaggio, riflette la luce e stabilisce il rapporto tra modello e ambiente.
La tecnica waterline resta una soluzione efficace perché concentra il lavoro sulla parte visibile e riduce la necessità di una colata profonda. La resina epossidica bicomponente permette di costruire trasparenza e profondità. I gel acrilici modellano la superficie. Alluminio, vinilica, ovatta e plexiglas offrono alternative rapide o economiche. Ogni materiale, però, risolve un problema preciso. Nessuno produce da solo un mare credibile.
L'analisi corretta parte dalla scala, passa per la linea di galleggiamento e termina nella fotografia. Se l'acqua rispetta il volume dello scafo, la direzione del moto, la distribuzione della schiuma e la risposta della luce, il diorama acquista coerenza. Se uno di questi elementi è fuori misura, la superficie rivela la finzione.
La conclusione è quindi netta: nei diorami navali storici la qualità dell'acqua non si giudica dalla quantità di resina né dalla lucentezza finale. Si giudica dalla precisione con cui il mare sostiene, nasconde e completa il veliero.
