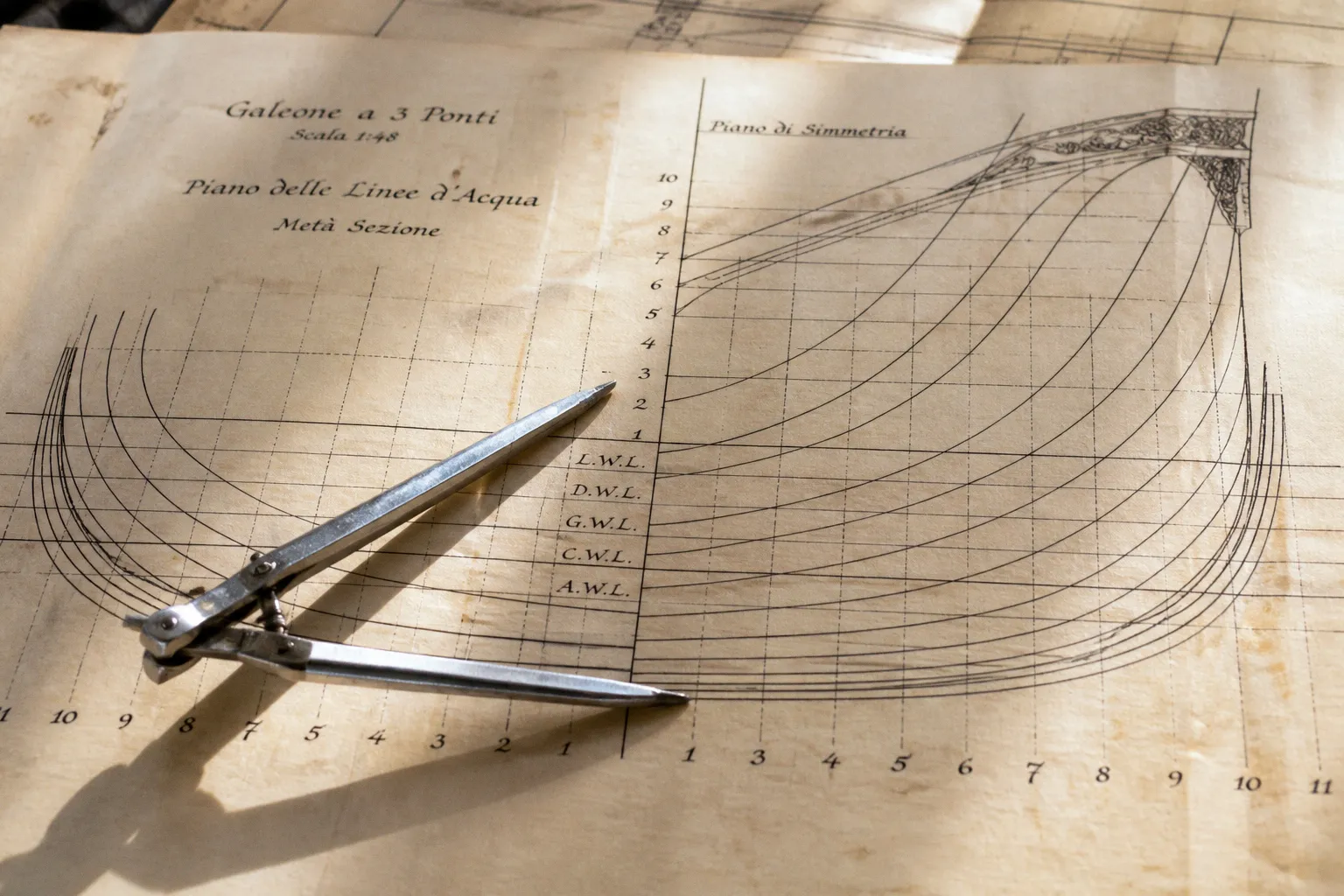

Linee d'acqua nei piani navali: controllo della simmetria

Linee d’acqua nei piani navali: controllo della simmetria

Se il suo andamento non coincide con quello ricavabile dalle ordinate, il disegno contiene un’incongruenza oppure il modello è stato deformato durante la costruzione.

Il controllo della simmetria nei piani navali comincia da qui. Non dalla chiglia, non dal fasciame, non dalla sagoma esterna osservata a occhio. Comincia dal confronto fra linee d’acqua, sezioni trasversali e piano longitudinale. La geometria dello scafo deve risultare coerente in tutte le proiezioni. Una sola vista non basta.

Nel modellismo navale storico, l’espressione “linee d’acqua” indica quindi un sistema di verifica. Serve a controllare la posizione delle ordinate, la regolarità del bolzone, la continuità dell’insellatura e la distribuzione dei volumi nella cala. Serve anche a individuare un errore prima che venga coperto dal fasciame.

La geometria del piano di costruzione

Il piano di costruzione tradizionale è formato da tre viste ortogonali. Ciascuna mostra una parte diversa dello stesso scafo.

1. Piano longitudinale di simmetria: rappresenta il profilo della nave visto di fianco. Qui si leggono la chiglia, il dritto di poppa, il dritto di prua, l’insellatura del ponte e la posizione delle perpendicolari.

2. Piano orizzontale delle linee d’acqua: mostra la carena dall’alto, a diverse quote rispetto alla linea di base. La forma rappresentata è normalmente una sola metà dello scafo.

3. Piano trasversale delle ordinate: raccoglie le sezioni verticali perpendicolari al piano longitudinale. Anche qui si disegna una metà della geometria, sfruttando la simmetria speculare.

La suddivisione non è un artificio grafico. È il modo più economico e più controllabile per descrivere una forma simmetrica. Il piano longitudinale X-Z divide lo scafo in due parti speculari. Il piano orizzontale e quello trasversale non hanno quindi bisogno di ripetere la metà opposta.

Sul piano trasversale, la convenzione classica dispone le ordinate del quarto prodiero a destra dell’asse e quelle del quarto poppiero a sinistra. La lettura è immediata soltanto se si conosce questa regola. Confondere la metà prodiera con quella poppiera significa trasferire sul modello una curva nella posizione sbagliata. L’errore può rimanere invisibile sul profilo laterale e comparire soltanto nel tracciato delle linee d’acqua.

La distanza fra le ordinate viene spesso riferita alla lunghezza tra le perpendicolari. Nei piani tradizionali è comune una suddivisione indicativa di 1/20 della lunghezza tra le perpendicolari. Non si tratta di una tolleranza universale. È una convenzione di impostazione del disegno, da leggere insieme alla scala, al tipo di nave e alla funzione delle sezioni.

La stessa prudenza vale per le linee d’acqua. Una distanza convenzionale pari a 1/10 dell’immersione di progetto può fornire una griglia regolare per l’analisi della carena. Ma la spaziatura non sostituisce il ragionamento geometrico. Una nave con forte insellatura, fondo piatto o prua molto slanciata richiede spesso una lettura più fitta nelle zone dove la curvatura cambia rapidamente.

La simmetria non si osserva in una singola tavola. Si dimostra quando la stessa quota produce la stessa forma in viste diverse.

Come leggere le linee d’acqua

Ogni linea d’acqua è l’intersezione fra la superficie dello scafo e un piano orizzontale parallelo al piano di galleggiamento. La linea più bassa descrive la carena vicino alla chiglia. Quelle superiori mostrano l’allargamento progressivo dello scafo verso il ginocchio e il bordo superiore.

Nel piano orizzontale, la distanza dall’asse di simmetria indica la semilarghezza della carena a una determinata ascissa longitudinale. Il valore cambia da ordinata a ordinata. Non deve però cambiare in modo arbitrario. Le variazioni devono seguire una curva continua.

Il punto critico non è la singola quota. È la successione delle quote.

Se una linea d’acqua presenta un brusco salto fra due ordinate, occorre verificare tre possibilità:

• la curva è stata tracciata con un raccordo errato;
• una delle ordinate è posizionata fuori ascissa;
• il modello ha subito una torsione o una pressione asimmetrica durante la lavorazione.

La terza causa è frequente nei modelli con chiglia sottile e fasciame ancora incompleto. Il legno non conserva automaticamente la geometria del disegno. La assorbe soltanto se la struttura provvisoria, le dime e i vincoli la mantengono durante l’incollaggio.

Le mezze sezioni e la logica speculare

La rappresentazione per mezze sezioni impone una disciplina precisa. L’asse non è una linea ausiliaria qualsiasi. È il riferimento rispetto al quale ogni misura laterale deve essere interpretata.

Sul piano trasversale, la metà prodiera e quella poppiera sono affiancate rispetto all’asse. Questo consente di confrontare sezioni distinte sulla stessa tavola. Il vantaggio è evidente. La sovrapposizione permette di osservare la variazione del corpo nave dalla zona maestra verso le estremità.

Il rischio nasce quando il modellista tratta il disegno come una serie di sagome indipendenti. Le ordinate non sono profili isolati. Sono sezioni appartenenti alla stessa superficie tridimensionale. Ogni ordinata deve incontrare le linee d’acqua alle quote corrette e deve proiettarsi sul piano longitudinale nella posizione stabilita.

La verifica può essere condotta in modo ordinato.

1. Si identifica la linea di base e si numerano le ordinate secondo la progressione del piano.

2. Si controlla la distanza fra l’asse e ciascun punto della linea d’acqua.

3. Si trasferiscono gli stessi punti sulle ordinate corrispondenti.

4. Si verifica che i punti appartengano alla stessa quota orizzontale.

5. Si raccordano le curve senza introdurre variazioni che il piano non contiene.

6. Si ripete il controllo sulle linee d’acqua inferiori e superiori.

Il raccordo deve essere continuo, ma non necessariamente uniforme. Una carena storica può presentare cambi di curvatura netti. Il problema non è la presenza di una variazione. È la variazione non documentata dal disegno.

La zona maestra costituisce il riferimento più leggibile. Qui le ordinate sono generalmente più piene. Le linee d’acqua si allontanano dall’asse con maggiore regolarità. Verso prua, invece, la semilarghezza diminuisce rapidamente. La curva deve accompagnare il restringimento senza produrre una punta geometricamente impossibile.

Per carene veloci, l’incidenza della linea d’acqua a prua rispetto all’asse di simmetria viene talvolta mantenuta entro circa 20 gradi come criterio convenzionale di fluidità. Il dato non va trasformato in una legge generale per ogni veliero storico. Le forme di un mercantile, di una nave da guerra o di un’imbarcazione a fondo piatto non possono essere giudicate con lo stesso parametro.

Il controllo dello specchio

La simmetria si verifica sul modello misurando la distanza fra l’asse e i punti omologhi. Non è sufficiente osservare se il fasciame “sembra” uguale a destra e a sinistra. Il fasciame può presentare una superficie regolare e nascondere una falsa posizione dell’asse.

Il controllo più affidabile parte da una mezzeria tracciata sulla chiglia e proiettata sui piani di lavoro. Ogni dima trasversale deve essere centrata su questa linea. Se una dima viene incollata anche solo leggermente fuori asse, l’errore si propaga nelle linee d’acqua superiori. La deformazione aumenta con la distanza dalla chiglia.

La verifica deve comprendere almeno:

• posizione dell’asse longitudinale;
• altezza della linea di base;
• distanza delle ordinate fra loro;
• simmetria delle semilarghezze;
• continuità del bolzone;
• raccordo fra fondo, fianco e fasciame alto;
• andamento della prua e della poppa nelle quote successive.

Il bolzone merita attenzione separata. Una sezione trasversale non è un arco generico. La curvatura del ponte e quella della carena possono avere raggi e centri diversi. Se il modellista corregge una linea per renderla visivamente più elegante, rischia di alterare il volume della sezione. Il difetto può emergere soltanto quando la linea d’acqua superiore viene proiettata sulla fiancata.

Le diagonali: il controllo che smaschera le incoerenze

Le diagonali sono tracciati obliqui utilizzati per verificare la congruenza fra sezioni trasversali e linee d’acqua. Non sostituiscono le due viste principali. Aggiungono un terzo controllo.

Sul piano trasversale, una diagonale attraversa più ordinate. La sua proiezione sul piano orizzontale dovrebbe incontrare le linee d’acqua in una successione regolare. Se la curva ottenuta presenta un’inflessione non giustificata, la superficie dello scafo non è fluida oppure una delle proiezioni è stata trasferita male.

Il metodo è geometrico. Un punto individuato su un’ordinata appartiene contemporaneamente a:

• una determinata ascissa longitudinale;
• una determinata altezza rispetto alla linea di base;
• una determinata semilarghezza rispetto all’asse;
• una determinata diagonale di controllo.

Se una di queste coordinate non coincide con le altre, il punto non appartiene alla superficie corretta.

Le diagonali risultano particolarmente utili nelle parti estreme dello scafo. A prua, le ordinate sono ravvicinate e cambiano forma in modo rapido. Una successione di sezioni apparentemente regolare può produrre una superficie con un rigonfiamento locale. Il difetto non sempre appare nella vista longitudinale. La diagonale lo attraversa e lo rende leggibile.

A poppa, il problema può riguardare il raccordo con il dritto. La linea d’acqua deve accompagnare la chiusura della carena senza interrompersi prima del punto previsto. Un raccordo troppo corto modifica la cala e riduce il volume immerso. Un raccordo troppo pieno produce una poppa gonfia, non supportata dalle sezioni.

Il tracciato delle ordinate

Nel trasferimento dal disegno al legno, le ordinate devono essere ricavate con una dima stabile. La carta deformata dall’umidità non può essere considerata un riferimento metrico definitivo. La curva va verificata, soprattutto nei punti di passaggio fra fondo e fianco.

È utile segnare su ogni ordinata:

• la linea di base;
• l’asse di simmetria;
• le intersezioni con le linee d’acqua;
• i punti delle diagonali;
• la quota del ponte o del capo di banda, se presente nel piano.

Il taglio deve lasciare materiale sufficiente per la rifinitura. La rimozione del legno si esegue dopo il controllo della dima, non prima. Un’ordinata ridotta per inseguire una superficie già deformata trasferisce l’errore alla struttura successiva.

Il quartabuono non va confuso con la modifica della sezione. Serve a dare alle ordinate l’angolo corretto per ricevere il fasciame. La sagoma teorica resta quella del piano. Cambia la superficie di appoggio, non la geometria della linea d’acqua.

Dal disegno al modello: il riscontro fisico

Il piano di riscontro deve essere stabile e perfettamente in bolla. Non è una formalità. Se il supporto è inclinato, la linea tracciata sul modello non corrisponde alla quota orizzontale prevista dal piano.

Lo scafo viene appoggiato o vincolato in modo da mantenere la linea di base nella posizione di riferimento. Un truschino, oppure un supporto ad altezza fissa, percorre il perimetro del modello. L’utensile deve scorrere senza seguire le irregolarità del fasciame. La sua altezza resta costante rispetto al piano di riscontro.

La linea ottenuta è corretta soltanto se il modello è centrato e stabile. Prima del tracciamento si controllano:

1. la coincidenza fra asse dello scafo e asse del supporto;

2. la perpendicolarità delle ordinate rispetto alla linea di base;

3. l’assenza di torsione fra prua e poppa;

4. la posizione del punto di riferimento longitudinale;

5. la libertà del truschino di passare senza pressione laterale.

Il tracciamento va eseguito su entrambi i lati. Le due linee devono essere confrontate in corrispondenza delle ordinate. Se divergono, il problema non è automaticamente nel fasciame. Può dipendere da un appoggio non centrato, da un asse trasferito male o da una differenza di quota fra le due estremità.

Per questo motivo le dime di controllo scafo devono riferirsi alla stessa linea di base del piano originale. Una dima costruita su un riferimento diverso può produrre una linea apparentemente regolare ma geometricamente incompatibile con il progetto.

Una linea di galleggiamento è utile solo se la quota da cui nasce è controllata. Senza un piano di riscontro azzerato, il tracciato misura soprattutto l’errore del supporto.

Il controllo prima del fasciame

Il momento più efficace per verificare la simmetria è precedente alla chiusura dello scafo. Con ordinate e falsa chiglia ancora accessibili, ogni correzione resta localizzata. Dopo il fasciame, la stessa correzione richiede asportazioni, aggiunte o stuccature. Il rischio è correggere la superficie visibile senza ricostruire la geometria interna.

Le linee d’acqua possono essere riportate provvisoriamente sulle ordinate. Il loro andamento viene quindi controllato prima della posa definitiva dei listelli. Se una linea attraversa una dima in una posizione diversa da quella prevista, occorre risalire alla causa:

• errore nella scala del disegno;
• riferimento spostato durante il trasferimento;
• ordinata ruotata;
• ordinata fuori posizione;
• listello che esercita una pressione asimmetrica;
• deformazione della chiglia o del supporto.

La sequenza è importante. Prima si verifica il riferimento. Poi la posizione delle ordinate. Soltanto alla fine si interviene sul materiale.

Scala, errori e tolleranze

Nel modellismo navale non esiste una tolleranza millimetrica universale applicabile a ogni modello, ogni scala e ogni piano. La precisione richiesta dipende dalla dimensione del manufatto, dal materiale, dal tipo di costruzione e dalla qualità della documentazione.

Esiste però una regola matematica elementare. L’errore reale corrisponde all’errore misurato sul modello moltiplicato per il denominatore della scala. In scala 1:48, uno spostamento di 1 millimetro sul modello rappresenta 48 millimetri sull’unità reale. In scala 1:96, lo stesso millimetro rappresenta 96 millimetri.

Il calcolo non stabilisce da solo se l’errore sia accettabile. Mostra però perché un piccolo scarto nella dima non deve essere liquidato come irrilevante. La percezione visiva tende a perdonare l’errore vicino alla zona maestra. La geometria lo trasferisce verso prua e poppa, dove le sezioni sono più sensibili.

È utile distinguere tre tipi di errore:

Il listello flessibile è un indicatore utile della continuità, ma non è uno strumento di misura assoluto. Se viene forzato contro le ordinate, può mascherare una differenza. Deve appoggiarsi con una pressione minima e seguire una curva che sia compatibile con i punti già verificati.

Lo stesso vale per la carta abrasiva. La rifinitura non deve diventare una fase di progettazione improvvisata. Se l’asportazione del materiale cambia sistematicamente la posizione delle linee d’acqua, il modellista non sta più correggendo una superficie. Sta ridisegnando la carena.

Come valutare un piano prima della costruzione

Un piano di costruzione per velieri storici può derivare da documenti d’epoca, rilievi moderni, ricostruzioni interpretative o adattamenti destinati al modellismo. Le tre viste ortogonali non garantiscono da sole l’attendibilità del progetto. Devono essere coerenti fra loro.

Prima del trasferimento in scala, il piano va sottoposto a una verifica incrociata:

• le ordinate indicate nel piano trasversale devono corrispondere alle stesse ascisse del piano longitudinale;
• le linee d’acqua devono incontrare ogni ordinata a una quota leggibile;
• il piano orizzontale deve rispettare la metà dello scafo prevista dalla convenzione grafica;
• la larghezza massima deve trovarsi in una posizione compatibile con le sezioni;
• le diagonali, quando presenti, devono raccordarsi senza inflessioni arbitrarie;
• la poppa e la prua devono chiudere la superficie con continuità;
• la linea di base deve restare identica in tutte le viste.

Un errore ricorrente consiste nell’utilizzare soltanto il profilo laterale per ricostruire la forma. Il profilo stabilisce lunghezze e altezze. Non stabilisce la distribuzione delle larghezze. Due scafi possono avere lo stesso profilo e volumi completamente diversi.

Un altro errore consiste nel raddoppiare automaticamente la mezza sezione sul piano. La convenzione storica prevede spesso una metà a destra e una metà a sinistra dell’asse, con prua e poppa distribuite secondo una logica precisa. Ripetere la stessa sagoma da entrambi i lati può cancellare proprio l’informazione che il disegnatore intendeva mettere a confronto.

La verifica deve quindi precedere la costruzione. Non basta che ogni tavola sia leggibile separatamente. Il piano è valido quando le sue proiezioni descrivono una sola superficie, non tre interpretazioni della stessa nave.

La conclusione geometrica

Le linee d’acqua nei piani navali sono sezioni di controllo. Rendono visibile il rapporto fra quota, larghezza e posizione longitudinale. Le ordinate definiscono il profilo trasversale. Il piano longitudinale stabilisce il profilo verticale. Le diagonali verificano che queste informazioni appartengano a una superficie continua.

La simmetria dello scafo non dipende dalla precisione dell’occhio. Dipende dalla qualità dei riferimenti. Asse, linea di base, perpendicolari, ordinate e quote devono restare invariati durante ogni trasferimento. Il truschino e il piano di riscontro servono a riportare questa logica sul manufatto finito.

Un modello può essere rifinito, verniciato e apparentemente corretto. Se la linea d’acqua non mantiene la stessa geometria sui due lati, la carena è fuori controllo. La conclusione è semplice e non ammette compensazioni estetiche: la fedeltà di un veliero storico si dimostra nella coerenza delle sue proiezioni.
