Galeone Vasa: l’errore di stabilità che lo affondò
Bastò una raffica, nemmeno particolarmente violenta, perché il Vasa si inclinasse e l’acqua entrasse da quelle aperture. Dopo appena 1.300 metri il galeone sprofondò in 32 metri d’acqua.
La rapidità del naufragio ha contribuito a trasformare il Vasa in una specie di prodigio negativo. Ma non c’è alcun mistero, nessuna tempesta fuori scala e tanto meno un improvviso cedimento del fasciame. L’errore di progettazione del galeone Vasa fu un errore di proporzioni e di controllo: una nave voluta sempre più alta e armata, mentre la sua struttura, la zavorra e la stabilità non venivano adeguate alla massa aggiunta. L’illusione ottica era impeccabile. L’illusione navale, molto meno.
L’ambizione reale e le modifiche strutturali fatali
La commissione del Vasa risale al 1625, per volere di Gustavo II Adolfo. Il sovrano voleva una grande nave da guerra capace di impressionare tanto sul piano militare quanto su quello politico. La richiesta determinante arrivò durante la costruzione: il progetto doveva comprendere un secondo ponte coperto di cannoni. Una nave già ambiziosa crebbe dunque verso l’alto, non verso un ripensamento generale dell’architettura originaria.
La chiglia, inizialmente prevista per una nave con una lunghezza di 111 piedi, fu portata a 135 piedi, circa 41 metri. Poiché era già stata posata, non venne ridisegnata insieme al resto dello scafo. L’allargamento di un piede e cinque pollici fu applicato soltanto alle parti superiori. È una differenza apparentemente modesta sulla carta, enorme nella realtà: sotto rimaneva la struttura di un vascello più piccolo, sopra emergeva una sovrastruttura pensata per un’altra scala.
La conseguenza non fu soltanto una maggiore lunghezza. La nave acquistò altezza, volume e soprattutto massa nella parte alta. Il Vasa non appariva stretto in senso assoluto; appariva come un corpo inferiore compresso da un’architettura superiore eccessivamente pesante. È la stessa differenza che, in un modello, può passare inosservata se l’osservatore guarda soltanto la silhouette. Osservando il rapporto tra murata, ponti, cannoniere e linea di galleggiamento, invece, il problema diventa quasi aggressivo.
| Elemento progettuale | Soluzione adottata | Effetto sulla stabilità |
|---|---|---|
| Chiglia | Passata da 111 a 135 piedi | Maggiore lunghezza senza riprogettazione integrale |
| Scafo superiore | Allargato di 1 piede e 5 pollici | Più volume e massa nella parte alta |
| Ponti | Secondo ponte coperto aggiunto | Maggiore altezza complessiva e riduzione del margine di galleggiabilità |
| Artiglieria | 64 cannoni di bronzo, con pezzi pesanti anche in alto | Incremento del peso già concentrato sui ponti superiori |
La morte del mastro carpentiere Henrik Hybertsson, nella primavera del 1627, aggravò una situazione già delicata. La direzione passò al suo assistente Hein Jakobsson, costretto a completare il lavoro senza piani scritti dettagliati né specifiche formali. Questo non rende Jakobsson responsabile del naufragio: rende visivamente e tecnicamente fragile il sistema che aveva prodotto la nave. Quando le decisioni restano affidate alla memoria di cantiere, ogni modifica assume il carattere di una correzione tardiva.
Il problema centrale fu quindi una mancata corrispondenza tra dimensioni volute e struttura effettiva. Il re voleva più capacità bellica. I costruttori aggiunsero ponti, batterie e lunghezza. Ma una nave non è un Mobile perpetuo: non si può aggiungere massa in alto senza valutarne l’effetto complessivo. Il Vasa ricevette più architettura di quanta la sua concezione iniziale potesse sopportare elegantemente.
Il caos delle misure e l’asimmetria dello scafo
Lo studio del relitto ha rivelato un altro elemento che rende l’errore di progettazione meno banale: nel cantiere erano impiegati quattro diversi regoli. Due erano tarati sul piede svedese, pari a 12 pollici; due sul piede di Amsterdam, pari a 11 pollici, circa 16 millimetri più corto.
La differenza non va interpretata come un sabotaggio organizzato. Le fonti non consentono di stabilire se derivasse da un errore intenzionale o dalla mancata coordinazione tra carpenteri svedesi e olandesi. Ma l’incertezza sulle intenzioni non cancella le conseguenze. Una norma unitaria evita che la medesima misura venga tradotta in modi differenti; qui invece due sistemi Metric-like? no Italian. Due sistemi di misura coesistettero nello stesso cantiere.
La discrepanza poteva ripetersi nei componenti strutturali prodotti usando regoli differenti: ordinate, bagli, membrature, telai e aperture. Il risultato documentato fu un’asimmetria dello scafo, reso più pesante sul lato di babordo. Non è corretto presentare questa disarmonia come l’unica causa dell’affondamento, ma sarebbe altrettanto falso ignorarla. Essa non fu il colpo decisivo: fu il segno che la costruzione non disponeva di un controllo unico e verificabile.
Il Vasa non aveva un nemico occulto: aveva un progetto che cambiava continuamente senza che venisse ricalcolata la stabilità.
Per il modellista, questo aspetto è decisivo. La simmetria non è un semplice ornamento. Quando una ricostruzione storica presenta i due lati come perfettamente uguali, può produrre un modello formalmente pulito e sostanzialmente falso. Una carroniera leggermente differente, una quota alterata o un lato più pesante non sono dettagli da nascondere sotto una patina uniforme. Sono tracce.
La critica iconografica comincia proprio da qui: osservare non soltanto se una nave “assomiglia” al Vasa, ma se ne conserva le contraddizioni. Un galeone perfettamente bilanciato può essere un bell’oggetto. Se però la simmetria è ottenuta cancellando l’irregolarità documentata, l’illusione è rotta. La scala corretta non è soltanto quella del modellino. È anche quella dell’errore.
Baricentro alto, zavorra insufficiente e test ignorato
La conferma più drammatica arrivò prima della partenza, quando il capitano Söfring Hansson volle dimostrare l’instabilità della nave al viceammiraglio Klas Fleming. Fece correre 30 uomini da un lato all’altro del ponte superiore. La prova venne interrotta dopo tre attraversamenti: il Vasa oscillava con tale violenza da rischiare il ribaltamento.
Non fu un esperimento teorico né una scena da laboratorio. Gli uomini funzionavano come una massa mobile, spostando il peso lateralmente e mostrando in forma concreta quello che sarebbe accaduto con una raffica, una manovra o un rollio prolungato. Una nave stabile reagisce a uno spostamento del genere con un’inclinazione controllata. Il Vasa rispose con un’oscillazione eccessiva, priva di un margine rassicurante.
La causa era il baricentro troppo alto. L’alta murata, i ponti aggiuntivi e l’artiglieria pesante concentravano massa nella parte superiore. Nella stiva erano state collocate circa 120 tonnellate di pietre come zavorra. Il numero sembra consistente, ma era insufficiente per bilanciare una struttura tanto pesante sopra la linea di galleggiamento. Aggiungere altra zavorra non era un semplice dettaglio: il peso avrebbe spinto ulteriormente in basso i portelli dei cannoni, riducendo la distanza dalla linea d’acqua già durante la fase di galleggiamento statico.
Il fallimento del test di stabilità rende il naufragio ancora più netto. Non si trattava di un rischio che nessuno avesse saputo riconoscere. Il comportamento della nave era stato osservato, misurato attraverso l’esperienza e manifestato in modo spettacolare. Eppure la partenza procedette.
Naturalmente, il 1628 non disponeva dei moderni strumenti di calcolo e verifica. Ma l’assenza di strumenti non giustifica l’assenza di una risposta. Una prova empirica così evidente rappresentava un confine oltre il quale la prudenza avrebbe dovuto arrestare il varo. Se una nave non tollera il movimento di 30 uomini sul ponte superiore, continuare ad aggiungere peso è una forma di ostinazione, non di progettazione.
Tre elementi, dunque, descrivono il fallimento:
- il baricentro si era spostato verso l’alto insieme a ponti e cannoni;
- le 120 tonnellate di zavorra non controbilanciavano adeguatamente la massa;
- il test dei 30 uomini venne interrotto perché la nave rischiava di ribaltarsi.
Il punto non è che “troppo peso in alto” fosse un segreto. Il punto è che ogni singolo aggravante sembrava accettabile. La zavorra esisteva, i cannoni erano installati, il secondo ponte rispettava la richiesta. Ma la stabilità non è la somma di elementi apparentemente sufficienti: è l’equilibrio instabile del loro rapporto. E il Vasa possedeva un margine troppo piccolo.
L’armamento pesante, la raffica e i portelli aperti
Il Vasa salpò con 64 cannoni di bronzo. Sul ponte superiore erano collocati anche cannoni da 24 libbre, più pesanti di quelli da 12 libbre originariamente previsti. Era un peso considerevole, sistemato nel punto peggiore possibile per una nave già troppo alta.
L’armamento non affondò da solo il galeone. La sua funzione fu di aggravare una stabilità compromessa e di rendere più difficile il recupero dall’inclinazione. Una raffica leggera, il 10 agosto 1628, inclinò il Vasa. La nave non stava affrontando il mare aperto e non era in piena burrasca. Si trovava nel porto di Stoccolma, durante il viaggio inaugurale.
I portelli inferiori erano rimasti aperti per la parata. Quando lo scafo si inclinò, si avvicinarono alla superficie. L’acqua penetrò attraverso le aperture, senza incontrare una barriera capace di arrestarla. A quel punto la causa scatenante e la vulnerabilità coincidettero: la raffica impresse il movimento; la geometria della nave concesse un’angolazione eccessiva; i portelli offrirono una via d’ingresso.
In circa 1.300 metri il Vasa affondò. Le vittime stimate oscillano tra 30 e 50 persone: il numero esatto resta incerto e non deve essere presentato come dato definitivo. La nave, invece, è un reperto certo, conservato sul fondo per secoli e quindi restituito quasi intatto.
La distinzione tra causa predisponente e causa immediata rende la vicenda meno spettacolare e molto più istruttiva. Non fu il vento a “buttare giù” un vascello robusto. Fu il vento a inclinare una nave che disponeva di una riserva di stabilità insufficiente. Non furono i cannoni ad aprire lo scafo, ma il loro peso aggravò l’errore. Non furono i portelli a rendere instabile la nave, ma permisero all’acqua di trasformare una lieve inclinazione in naufragio.
Questa gerarchia delle cause dovrebbe essere leggibile anche in un modello. Se tutte le cannoniere inferiori restano chiuse, la nave può apparire quasi aggraziata, con le sue murate scure e i ponti sovrapposti. Se invece sono aperte, la composizione cambia: l’illusione della parata mostra improvvisamente la trappola. Le aperture non sono dettagli accessori. Sono la linea lungo la quale il progetto smette di proteggere la nave.
Dal recupero del relitto alla lezione del Museo Vasa

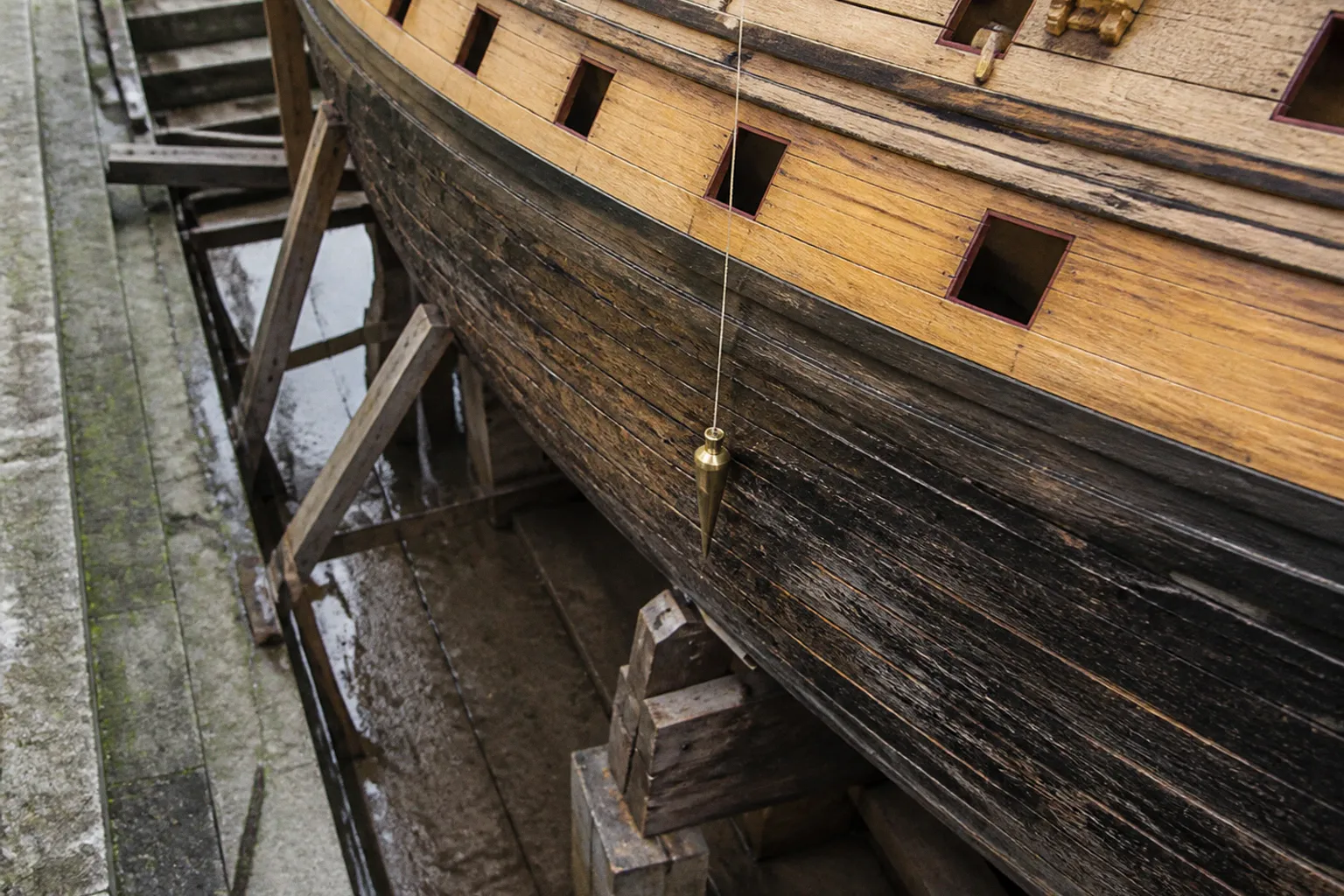

Il relitto fu localizzato nel 1956 dall’archeologo dilettante Anders Franzén e riportato a galla il 24 aprile 1961. Nel 1990 è stato inaugurato a Stoccolma il Museo Vasa, dove lo scafo è oggi esposto. La bassa salinità e la scarsità di ossigeno delle acque del Baltico hanno permesso al legno di quercia di conservarsi quasi intatto.
Il recupero del relitto del Vasa ha fatto molto di più che salvare una nave bellissima. Ha consegnato agli storici, agli archeologi e ai modellisti una prova materiale delle decisioni prese in cantiere. I resti consentono di osservare le reali proporzioni, le modifiche costruttive, l’artiglieria, l’assetto dello scafo e le tracce lasciate dai differenti sistemi di misura. La forma ideale è rimasta in archivio; la forma reale è uscita dal fango.
È questo il punto in cui l’archeologia navale assume una funzione critica. Senza il relitto, il Vasa potrebbe essere ridotto alla caricatura di una nave troppo alta, da appendere all’amo narrativo del “capolavoro maledetto”. Il reperto costringe invece a distinguere tra ciò che era imponente e ciò che era compatibile, tra l’ordine del sovrano e la risposta dei carpentieri, tra la bellezza della decorazione e la stabilità della struttura.
Un modello storicamente fedele del Vasa non deve renderlo più elegante: deve rendere leggibile il punto in cui l’eleganza ha smesso di sostenere la nave.
Per un modellista navale, la sfida non consiste nel trasformare ogni irregolarità in una nuova forma di spettacolo. La patina deve restare controllata; l’usura non deve diventare un pretesto per nascondere un errore; la variazione cromatica non serve a mascherare proporzioni che invece vanno comprese. Il legno scuro nelle cannoniere inferiori, la densità visiva della batteria superiore, la differenza tra i lati e l’altezza dei ponti possono raccontare una storia più forte di qualsiasi pennellata teatrale.
La criticità del Vasa sta proprio nel suo essere quasi una nave “troppo riuscita” nella parte visiva. Le fiancate sontuose, i cannoni e la mole eccezionale colpiscono prima della linea di galleggiamento. Ma la storia navale non si giudica osservando soltanto ciò che appare più evidente. Una forma può essere elegante e instabile, sontuosa e fragile, perfettamente calibrata nel dettaglio e sbagliata nel rapporto tra le masse.
Il Vasa non affondò per un singolo pollice mancante, per una decisione isolata o per un materiale difettoso. Affondò perché più modifiche vennero accettate senza una verifica complessiva, perché il test di stabilità non riuscì a imporre una correzione e perché al peso alto si aggiunsero una zavorra insufficiente e portelli vulnerabili. Una raffica leggera fu soltanto l’ultima riga di un errore già scritto.
La lezione lasciata dal relitto è quindi severa: nella ricostruzione storica, la fedeltà non consiste nel rendere tutto più armonioso. Consiste nel conservare la tensione tra forma e funzione, senza rattoppare l’evidenza per ottenere un effetto più gradevole. Il Vasa perfetto non è quello che oscilla meno sullo scaffale. È quello che, osservato da vicino, fa capire perché, nel 1628, oscillò fino a scomparire sott’acqua.
