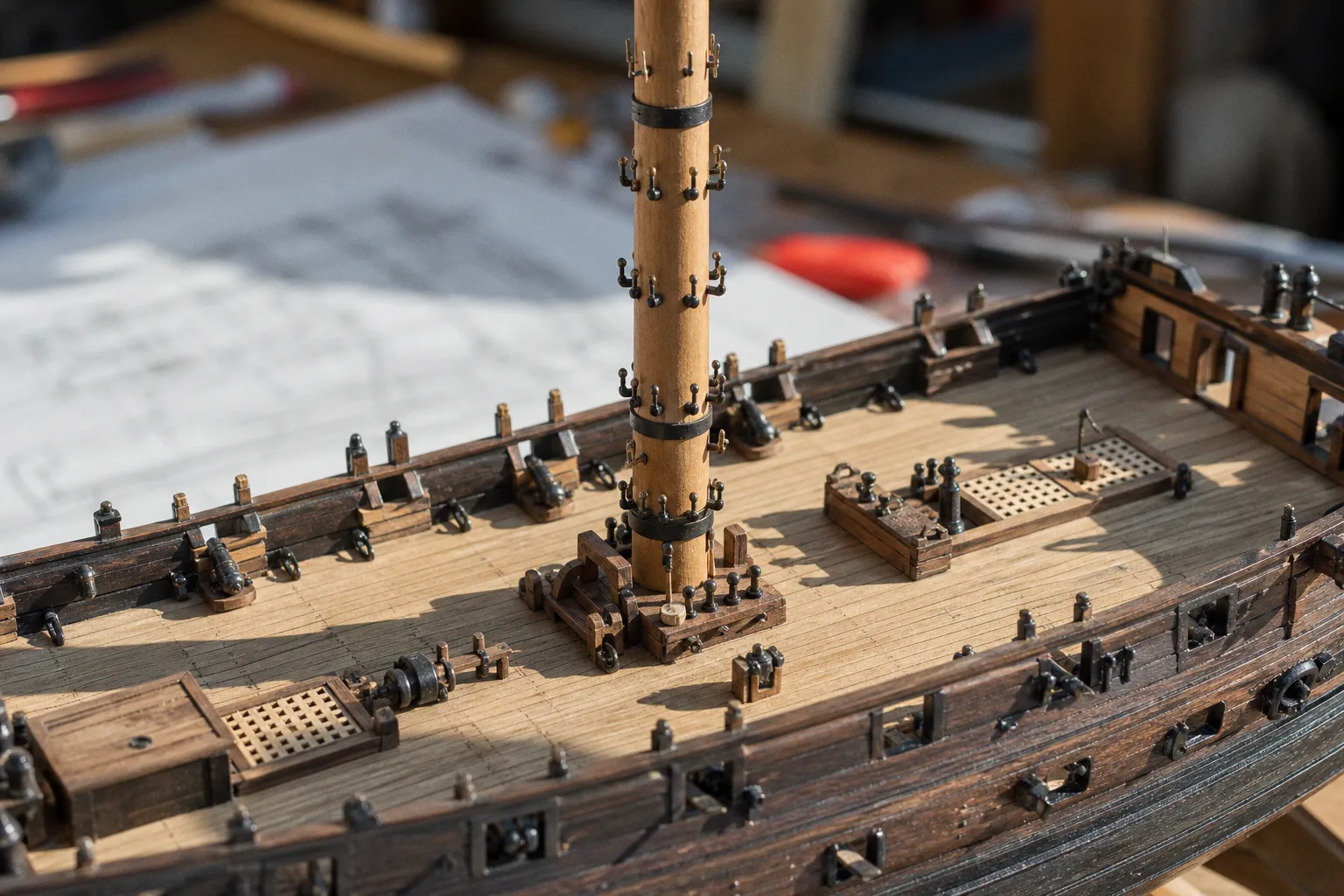

Il piano di sartiame incluso in un kit in scala 1:100 chiede invece al modellista di tendere, per quello stesso albero, poche linee di filo di lino. Dove sono finite tutte le altre?
La domanda non è retorica: accompagna chiunque apra per la prima volta la tavola del sartiame di una scatola di montaggio e la confronti con un disegno tecnico d’epoca o con una fotografia ravvicinata della nave reale. La risposta non sta semplicemente nella pigrizia del produttore o in una scelta di risparmio. Il piano di un kit è il risultato di un compromesso fra documentazione storica, fisica della scala, leggibilità del disegno e possibilità concreta di montare e tesare i fili senza trasformare il modello in un groviglio ingestibile.
È il punto in cui la documentazione della nave reale incontra la catena produttiva di un kit commerciale. La prima deve adattarsi alla seconda, ma il modellista non è obbligato ad accettare quella sintesi come se fosse una ricostruzione completa.
La macchina di trazione che era una nave a vela
Per capire perché i piani di sartiame nei kit sembrano quasi sempre incompleti, conviene partire da ciò che una nave a vela era prima ancora di essere un modello: una macchina complessa, progettata per trasformare la pressione del vento in propulsione e per trasferire le forze sull’alberatura e sullo scafo.
Le manovre fisse sostenevano e controventavano gli alberi. Le sartie stabilizzavano l’albero in senso trasversale e, insieme agli stralli e alle altre controventature, ne limitavano i movimenti. Gli stralli lavoravano principalmente nel senso longitudinale, sostenendo l’albero verso prua o collegandolo alle parti dell’alberatura previste dalla configurazione della nave. Le manovre correnti, invece, servivano a muovere, orientare, regolare o raccogliere le vele e i pennoni.
Non erano tutte cime equivalenti. Ogni elemento aveva una posizione, un percorso e una funzione precisa:
- le sartie contribuivano alla stabilità laterale dell’albero e venivano mantenute in tensione attraverso sistemi di collegamento come bigotte e lande;
- gli stralli controventavano l’albero nel senso longitudinale e collaboravano con l’insieme delle manovre fisse;
- le drizze servivano a issare pennoni, vele o altri elementi mobili;
- i bracci orientavano i pennoni delle vele quadre, spostandoli lateralmente rispetto all’asse della nave;
- le scotte regolavano il bordo inferiore o l’angolo di una vela, trasferendo la trazione necessaria per portarla nella posizione desiderata;
- le boline tiravano il bordo di una vela verso prua, soprattutto quando la nave navigava con vento laterale;
- gli imbrogli raccoglievano la tela verso il pennone o l’albero durante l’ammainata;
- i terzaroli permettevano di ridurre la superficie velica, agendo sui punti o sulle bugne predisposti sulla vela e sulle relative manovre di presa.
Questa distinzione è essenziale perché nei kit molti fili vengono rappresentati con lo stesso tratto grafico. La tavola può mostrare una linea, ma quella linea non dice soltanto dove passa il refe: indica una funzione meccanica. Se la funzione viene interpretata male, anche un modello pulito può risultare nauticamente incoerente.
La differenza tra una cima sottile e una più robusta non è quindi solo estetica. Il diametro dipende dalla funzione, dal carico previsto, dalla lunghezza del percorso, dalla necessità di scorrimento e dal modo in cui la cima viene fissata. Le manovre fisse devono mantenere una tensione stabile; molte manovre correnti devono invece poter essere regolate, allentate o recuperate. Ridurre tutto a due o tre diametri significa sacrificare una parte di questa gerarchia funzionale, ma permette di fornire un materiale utilizzabile da chi affronta il primo modello.
Il sartiame di una nave reale non era un arredo: era un sistema di cavi calibrati sulle forze dell’alberatura e delle vele. Il kit lo riduce a uno schema leggibile, ma la logica delle sue funzioni resta riconoscibile.
Dal cantiere storico al piano industriale: molti diametri diventano pochi
Le scatole di montaggio di Amati, Corel, Mantua e degli altri produttori storici del settore si muovono dentro vincoli molto concreti. Un kit deve essere producibile in serie, mantenere un costo accettabile, contenere materiali facili da identificare e poter essere costruito da un modellista con esperienza variabile. La documentazione deve accompagnare il progetto senza diventare un trattato di attrezzatura navale.
Inserire un numero elevato di rocchetti di refe avrebbe conseguenze pratiche immediate. Aumenterebbero la gestione del materiale, la possibilità di confondere i diametri e il numero di passaggi da spiegare nelle istruzioni. Il problema non sarebbe soltanto economico. Un modellista alle prime armi potrebbe trovarsi davanti a molti fili quasi identici, senza sapere quale destinare a una sartia, quale a uno strallo e quale a una manovra corrente sottile.
Per questo i produttori adottano spesso una semplificazione consapevole. Nel kit vengono inclusi pochi diametri, destinati a coprire gruppi di funzioni:
- un refe più robusto per alcune manovre fisse o per gli elementi maggiormente visibili;
- un diametro intermedio per parte del sartiame principale;
- un filo più sottile per diverse manovre correnti;
- in alcuni casi, materiali o colori differenti per distinguere visivamente le categorie.
Questa distribuzione non deve essere letta come una dichiarazione secondo cui tutte le sartie, tutti gli stralli o tutte le scotte avessero lo stesso diametro. È una legenda operativa. Dice al modellista come costruire il modello con il materiale disponibile, non come ricostruire in modo filologico ogni singola cima.
| Elemento del sartiame | Sulla nave reale | Nel piano del kit |
|---|---|---|
| Diametri delle cime | Differenziati in base a funzione, carico e percorso | Ridotti a pochi diametri facilmente riconoscibili |
| Manovre correnti secondarie | Presenti in numero elevato e con percorsi distinti | Spesso omesse o riunite in indicazioni generiche |
| Paranchi | Utilizzati dove servivano vantaggio meccanico e controllo del carico | Talvolta semplificati con una rappresentazione più facile da montare |
| Rappresentazione grafica | Tavole separate o dettagliate per i diversi sistemi | Un’unica tavola sintetica, con linee sovrapposte |
| Collegamenti all’alberatura | Diversi per tipo di cima e per posizione | Resi con pochi simboli e numeri di riferimento |
La semplificazione è accettabile finché il piano conserva le relazioni principali: da dove parte la cima, quale elemento muove o sostiene, dove viene condotta e in quale punto viene fissata. Quando manca una di queste informazioni, il modellista deve ricorrere a documentazione esterna o a un piano più dettagliato.
Bozzelli, scala e fisica del filo
Il secondo vincolo è la scala. Nei modelli medio-piccoli, il passaggio dal diametro reale al diametro in scala produce valori che spesso non possono essere riprodotti con il refe commerciale. Una cima che sulla nave aveva un diametro ridotto, nel modello dovrebbe diventare un filo sottilissimo, talvolta difficile da vedere, da maneggiare e soprattutto da mantenere in tensione.
Lo stesso problema riguarda i bozzelli. Un bozzello reale poteva essere progettato con dimensioni e gole adatte al proprio tipo di manovra. In un kit, invece, il componente deve essere abbastanza grande da poter essere forato, incollato e attraversato da un filo senza l’uso di strumenti specializzati. Il bozzello viene quindi spesso sovradimensionato rispetto alla scala rigorosa, mentre il refe deve restare abbastanza robusto da poter essere manipolato.
È una scelta che produce un effetto a catena. Se il bozzello è più grande, il filo che vi passa può apparire troppo grosso; se si sceglie un filo più sottile, diventa difficile tenderlo senza spezzarlo o perderlo di vista. Se si aggiungono più passaggi nello stesso punto, le gole e i nodi si sovrappongono fino a rendere il dettaglio poco leggibile. La scala non riduce soltanto le dimensioni: riduce anche la tolleranza dell’intero sistema.
Un paranco a più gole, inoltre, non è una semplice sequenza di fili disegnata sul piano. Richiede bozzelli compatibili, un percorso comprensibile, un punto di fissaggio e un filo che possa effettivamente passare senza deformare il gruppo. Nei kit più semplici il paranco viene spesso indicato in modo abbreviato, oppure sostituito da una cima singola. La scelta non restituisce la meccanica originale, ma evita di inserire nel modello un dettaglio che sarebbe sproporzionato, fragile o impossibile da montare con i materiali forniti.
Per questo non basta chiedersi quante linee mancano alla tavola. Bisogna chiedersi quali linee possono essere aggiunte senza creare un errore più evidente dell’omissione iniziale. Una cima aggiuntiva, troppo grossa o fissata nel punto sbagliato, può attirare l’attenzione più di una manovra assente.
Le manovre che mancano più spesso
Quando si confrontano gli schemi sartiame velieri scatola montaggio con un piano tecnico più completo, l’assenza ricorrente riguarda le manovre correnti secondarie. Imbrogli, terzaroli, boline, alcune cime di ammainata e diversi piccoli paranchi possono non comparire affatto, oppure essere indicati soltanto con un richiamo generico.
I terzaroli sono un buon esempio di quanto sia facile leggere male una tavola. Non passano attraverso le bigotte. Le bigotte appartengono principalmente ai sistemi di tesatura delle manovre fisse, in particolare sartie e stralli, e permettono di regolare e mantenere la tensione dei cavi che sostengono l’alberatura. Le manovre dei terzaroli agiscono invece sulla vela: permettono di raccogliere parte della tela e di ridurre la superficie esposta al vento attraverso punti, matafioni, borose e relativi rinvii, secondo il tipo di vela e la configurazione dell’imbarcazione.
Anche le scotte vengono spesso interpretate in modo improprio. Non sono cime di issata o di ammainata e non lavorano principalmente a taglio. La loro funzione è regolare la posizione della vela applicando una trazione al bordo o all’angolo previsto dalla vela stessa. Il percorso cambia in base al tipo di vela: una scotta di una vela quadra, di una vela aurica o di un fiocco non svolge esattamente lo stesso lavoro, ma in tutti i casi il suo compito appartiene alla regolazione, non al sollevamento della vela.
Lo stesso vale per i bracci. I bracci orientano i pennoni delle vele quadre, ruotandoli rispetto all’alberatura per presentarli al vento nel modo desiderato. L’issata dei pennoni e delle vele è invece affidata alle drizze e alle manovre collegate al loro sollevamento. Confondere queste funzioni porta a un modello in cui i fili possono anche sembrare numerosi, ma non raccontano più il funzionamento della nave.
I piani dei kit omettono queste manovre per due ragioni principali. La prima è la leggibilità. Su una tavola bidimensionale, molte linee che partono dall’alberatura, attraversano i pennoni, passano vicino ai bozzelli e scendono verso la coperta finiscono per sovrapporsi. La seconda è la costruibilità. Il modellista deve poter riconoscere i fili, seguirli e fissarli senza dover ricostruire da solo l’intera topografia del ponte.
Il risultato è una tavola che privilegia le manovre principali: quelle che danno la struttura visiva al sartiame e che permettono di capire come sono sostenuti gli alberi. Le altre vengono lasciate alla scelta di chi desidera un livello di dettaglio superiore.
Leggere il piano: cosa dice davvero la tavola del sartiame
Le istruzioni sartiame modellismo navale non vanno lette come una traduzione completa del piano velico reale. Sono piuttosto una sequenza di montaggio. Frecce, numeri e lettere indicano il percorso operativo, ma non sempre spiegano la funzione nautica della cima né il suo rapporto con le altre manovre.
Prima di tagliare il filo conviene distinguere almeno quattro informazioni:
1. L’elemento che la cima sostiene o muove. Un filo collegato a un pennone non ha automaticamente la stessa funzione di un filo collegato a una vela.
2. Il tipo di manovra. Manovra fissa e manovra corrente non si posano con la stessa logica: la prima deve risultare stabile e ordinata, la seconda deve suggerire un percorso operativo.
3. Il punto di rinvio. Un bozzello, una galloccia, una caviglia o una bigotta non sono intercambiabili. Il loro aspetto nel modello può essere simile, ma la funzione è diversa.
4. Il grado di tensione visivamente necessario. Un filo deve essere diritto quando rappresenta una manovra tesa; non deve però deformare l’albero, il pennone o il bozzello a cui è fissato.
Le sartie sono manovre fisse e devono apparire regolari, con una tensione coerente fra loro. La loro tesatura non consiste nel tirare ogni filo al massimo: una forza eccessiva può incurvare l’albero o trascinare fuori posizione le bigotte. Il modellista deve cercare un equilibrio tra allineamento, simmetria e resistenza degli incollaggi.
Gli stralli hanno una funzione di controventatura longitudinale, ma la loro tensione relativa rispetto alle sartie non segue una regola universale. Dipende dalla configurazione dell’alberatura, dalla posizione dell’albero, dai punti di attacco e dal modo in cui l’insieme delle manovre fisse lavora. Non è corretto stabilire in generale che uno strallo debba essere sempre più o meno teso delle sartie per una ragione legata al peso della coffa. Sul modello conta soprattutto rispettare la geometria del piano e mantenere l’alberatura nella posizione prevista.
Le scotte lavorano principalmente a trazione e regolano il bordo o l’angolo della vela. Possono risultare più o meno tese in base alla posizione scelta per la velatura, ma non devono essere trattate come cime di sollevamento. Le drizze, al contrario, sono le manovre deputate all’issata di pennoni, vele o altri elementi mobili, mentre i bracci intervengono sull’orientamento dei pennoni delle vele quadre.
Queste differenze aiutano anche a scegliere il momento del montaggio. Le manovre fisse principali vanno impostate prima di sovraccaricare l’alberatura con le correnti. Le manovre che passano davanti o dietro a un pennone devono essere valutate prima di incollare definitivamente bozzelli e caviglie. Un piano semplificato lascia meno margine agli errori: ogni linea aggiunta deve essere compatibile con quelle già presenti.
Quando il piano è davvero insufficiente
Non tutte le omissioni hanno lo stesso peso. Alcune sono una semplificazione tollerabile; altre impediscono di capire come funzionasse l’alberatura. Un piano può essere considerato essenziale ma utilizzabile se mostra con chiarezza:
- la posizione delle sartie e degli stralli principali;
- i collegamenti fra alberi, coffe, pennoni e scafo;
- il percorso delle drizze e dei bracci più evidenti;
- i punti di fissaggio delle manovre sulla coperta;
- la distinzione, almeno grafica, fra i gruppi principali di cime.
Diventa invece problematico quando indica soltanto una massa di linee senza legenda, quando non distingue le manovre fisse da quelle correnti o quando rappresenta lo stesso filo con percorsi contraddittori nelle diverse tavole. In quel caso non basta acquistare altro refe: serve un riferimento più attendibile, come un piano di attrezzatura specifico per quella classe di nave o una documentazione fotografica ben leggibile.
Anche le immagini della nave reale devono essere usate con cautela. Una fotografia può mostrare una cima, ma non sempre permette di capire da dove provenga, quale elemento muova o se appartenga all’epoca rappresentata dal kit. Le ricostruzioni museali, inoltre, possono adottare soluzioni diverse da quelle della nave originale. Il confronto più utile nasce dall’incrocio fra vista generale, dettaglio dell’alberatura e schema della manovra.
Integrare o accettare: la scelta del modellista
Non tutti i kit devono essere portati al massimo livello di dettaglio storico. In una scala molto piccola, l’aggiunta di numerose manovre secondarie può avere un valore quasi esclusivamente fotografico. A distanza normale, alcuni fili non sarebbero distinguibili; in compenso, sul modello potrebbero risultare troppo spessi, poco regolari o visivamente più invadenti delle cime principali.
La scala va quindi interpretata nel modo corretto. Un modello in scala 1:200 è più piccolo di uno in scala 1:100 e offre meno spazio fisico per bozzelli, nodi e rinvii. Un modello in scala 1:75, invece, consente di rendere più leggibili alcuni dettagli, ma rende anche più evidente l’eventuale sproporzione del refe fornito. Non esiste una soglia rigida valida per ogni nave: contano la qualità dei materiali, la complessità dell’alberatura, la vista finale prevista e il livello di realismo perseguito.
Nei kit in scala 1:75 o 1:100 ha senso procedere con un’integrazione mirata. Si possono acquistare rocchetti supplementari di refe a diametri differenziati e aggiungere soltanto le manovre che migliorano davvero la lettura dell’alberatura. Gli imbrogli e alcune manovre dei terzaroli sono spesso più riconoscibili di una serie di cime minori che, una volta posate, si confondono con le altre.
Un ordine di lavoro ragionevole è il seguente:
1. completare le manovre fisse principali e verificare che l’alberatura sia allineata;
2. aggiungere le drizze e i bracci collegati ai pennoni;
3. posare le scotte in relazione alla posizione scelta per le vele;
4. integrare, dove la scala lo permette, imbrogli, boline e manovre dei terzaroli;
5. controllare che ogni nuova cima abbia un punto di partenza, un percorso e un fissaggio plausibili;
6. eliminare o sostituire i fili che risultano troppo grossi, molli o privi di funzione leggibile.
La scelta di modificare sartiame scatola di montaggio non dovrebbe trasformarsi in una gara ad aggiungere linee. Il criterio più utile è la coerenza. Si aggiunge ciò che si può rappresentare con un diametro credibile, ciò che si riesce a tesare senza deformare la struttura e ciò che conserva leggibile il rapporto fra manovra ed elemento mosso.
| Scala del modello | Margine di intervento | Integrazioni generalmente sensate |
|---|---|---|
| 1:75 | Buono, se i bozzelli sono lavorabili | Manovre dei pennoni, imbrogli, alcune boline e terzaroli |
| 1:100 | Discreto ma selettivo | Manovre correnti principali e dettagli ben visibili |
| 1:150 | Limitato dalla dimensione dei fili e dei punti di fissaggio | Poche aggiunte, soprattutto dove migliorano la silhouette |
| 1:200 e oltre | Molto ridotto | Conviene privilegiare ordine, allineamento e coerenza dello schema fornito |
Ogni cima mal posata è peggio di una cima assente. Un filo che attraversa una bigotta senza una funzione corretta, una scotta collegata come se fosse una drizza o un braccio portato direttamente alla vela invece che al pennone rendono il modello più affollato, non più realistico.
Il sartiame come atto di ingegneria
Quando si posa il primo refe su una coffa, vale la pena ricordare che cosa si sta facendo. Non si sta semplicemente decorando un soprammobile: si sta cercando di rappresentare in scala una macchina sottoposta a forze, vincoli e regolazioni. Ogni nodo è un collegamento; ogni bozzello suggerisce un cambio di direzione o un vantaggio meccanico; ogni filo teso contribuisce alla lettura dell’alberatura.
Il kit offre una versione ridotta perché deve essere costruibile. Questo non rende inutile il piano e non obbliga ad accettarlo come definitivo. Significa piuttosto che il piano va usato come struttura di base, distinguendo ciò che è stato semplificato per necessità produttive da ciò che è indispensabile per non alterare la logica della nave.
Le bigotte servono a comprendere e riprodurre la tesatura delle manovre fisse, non a far passare i terzaroli. Le scotte regolano le vele attraverso la trazione, non le issano. I bracci orientano i pennoni, mentre le drizze svolgono il lavoro di sollevamento. La tensione di uno strallo non può essere stabilita con una formula generale separata dalla configurazione dell’alberatura: va valutata insieme alle sartie, agli attacchi e alla geometria complessiva.
È questa la differenza tra seguire lo schema alla lettera e leggere davvero un piano di sartiame. Il primo approccio porta a completare una sequenza di istruzioni; il secondo permette di capire dove il kit ha scelto di semplificare e dove, invece, non conviene improvvisare. A quel punto integrare il modello diventa una decisione tecnica, non un accumulo di fili.
Il sartiame di una scatola di montaggio è dunque incompleto per definizione, ma non necessariamente sbagliato. È una mappa ridotta della nave reale, costruita per rimanere leggibile e montabile. Il lavoro del modellista consiste nel capire quanto allontanarsi da quella mappa senza perdere la proporzione, la funzione e la pulizia dell’insieme. Quando ogni aggiunta ha una ragione nautica e una forma compatibile con la scala, il kit smette di essere soltanto un compromesso industriale e torna a suggerire ciò che la nave originale era: un sistema ordinato di forze, manovre e vincoli, fermato in scala sul tavolo da lavoro.
