Lo scafo può essere impeccabile, la patinatura raffinata, la velatura calibrata; ma se il sartiame non regge visivamente, il modello resta un oggetto ben costruito e non diventa una nave credibile.
Per questo il sartiame nei dipinti olandesi del Seicento è una fonte preziosa per il modellista. Non perché ogni quadro offra una tavola tecnica già pronta all’uso, ma perché la pittura di marina olandese conserva una quantità rara di informazioni sulla disposizione delle manovre, sull’alberatura, sul rapporto tra cavi e vele, sulla densità dell’insieme. I Van de Velde e Reinier Nooms, detto Zeeman, non osservavano le navi da una distanza astratta: le studiavano con l’occhio di chi conosceva il loro comportamento in acqua.
Il punto, però, è leggere quei dipinti senza trasformarli in una fotografia che non sono. La precisione documentaria convive con la composizione, con la luce, con la necessità di rendere visibile ciò che in mare si sovrappone. Il modellista deve distinguere il dato tecnico dalla licenza pittorica. È qui che comincia il lavoro serio.
Un quadro di marina non è un manuale di attrezzatura
La pittura di marina olandese del XVII secolo ha un vantaggio che molte immagini successive non possiedono: nasce da una cultura navale concreta, legata alla navigazione, alla guerra, al commercio e alla presenza quotidiana delle imbarcazioni nei porti e nelle acque costiere. Willem van de Velde il Vecchio, Willem van de Velde il Giovane e Reinier Nooms appartengono a questa tradizione di osservazione diretta.
I due Van de Velde realizzarono oltre 2.500 disegni di navi, oggi conservati in diversi musei. Una quantità simile non è soltanto un dato biografico. È una dichiarazione di metodo. Significa che scafi, alberi, pennoni, sartie e manovre venivano raccolti attraverso un’osservazione sistematica, con attenzione alle differenze tra le imbarcazioni e alle condizioni in cui venivano rappresentate.
Zeeman aggiunge un’altra qualità: la familiarità con la navigazione. La sua esperienza diretta gli consentiva di rappresentare con notevole accuratezza i sistemi di alberatura e il sartiame delle navi olandesi. Nei suoi lavori, il disegno delle manovre non appare come una decorazione aggiunta allo scafo. È parte della struttura, ne segue la logica e ne dichiara la funzione.
Eppure anche il dipinto più preciso va trattato con cautela. La nave rappresentata di profilo può mostrare con chiarezza una sartia che nella realtà sarebbe parzialmente coperta da un’altra. Una cima può essere spostata visivamente per evitare che si perda contro il fondo. Un pennone può ricevere un’inclinazione più leggibile rispetto alla posizione effettiva. Non è un errore: è la grammatica della rappresentazione.
Il dipinto storico non consegna un sartiame già pronto: consegna una gerarchia visiva. Il modellista deve capire cosa è strutturale, cosa è sovrapposto e cosa è stato reso più leggibile dal pittore.
La differenza è decisiva. Chi copia ogni linea visibile rischia di aggiungere cavi che nella nave reale appartenevano a un’altra zona o a un’altra fase della manovra. Chi, al contrario, considera il quadro una semplice suggestione cromatica perde proprio l’informazione più utile: il modo in cui l’attrezzatura organizza la nave nello spazio.
Alberatura: prima la struttura, poi la rete
Nei grandi velieri a tre alberi del Seicento, la lettura deve partire dalla struttura portante. L’albero di trinchetto si trova a prua, l’albero maestro occupa la posizione centrale, quello di mezzana è collocato a poppa; davanti al castello di prua sporge il bompresso. Questa sequenza non è un dettaglio da didascalia. È la griglia sulla quale si distribuisce tutto il resto.
Nei dipinti, l’alberatura spesso emerge prima del sartiame grazie al contrasto tra legno, cielo e vele. Gli alberi interrompono la superficie luminosa; le sartie, invece, possono dissolversi nel chiaroscuro o confondersi con le manovre correnti. Per il modellista la priorità è quindi ricostruire la logica dei piani:
- l’albero deve avere una presenza visiva coerente con il volume dello scafo;
- i pennoni devono mantenere un rapporto credibile con la larghezza delle vele;
- il bompresso deve dirigere lo sguardo verso prua senza sembrare un’asta applicata in un secondo momento;
- le sartie devono collegare le parti dell’alberatura al ponte e alle zone di appoggio senza creare una ragnatela indistinta;
- le manovre correnti devono apparire funzionali, non semplicemente tese per riempire gli spazi vuoti.
Un errore ricorrente nei modelli ispirati alla pittura di marina è la separazione tra scafo e alberatura. Il primo viene trattato con una patina complessa, con variazioni di tono e tracce d’uso; la seconda resta uniforme, lucida, quasi sterile. Nei dipinti olandesi, invece, il sartiame partecipa alla stessa atmosfera della nave. La luce lo seleziona, lo spegne, lo frammenta. Non è un contorno nero continuo.
La fotografia di un quadro ad alta risoluzione può aiutare a individuare l’andamento generale delle manovre, ma non risolve automaticamente il problema della loro funzione. La pittura può rendere leggibile la diagonale di una sartia senza mostrare il punto preciso d’ancoraggio. Quello va ricostruito attraverso il confronto con altre immagini, disegni tecnici e documentazione navale coerente con periodo e area geografica.
Fisse e correnti: il colore non è un’abitudine
Il colore del sartiame è uno dei punti in cui l’estetica contemporanea tende a falsificare la storia. Molti modelli adottano un nero assoluto perché il nero fotografa bene, stacca sul fondo e comunica immediatamente l’idea di cordame catramato. Il risultato, però, è spesso una massa grafica troppo dura.
Nel sartiame d’epoca le manovre fisse, come sartie e stralli, venivano protette con catrame vegetale, il cosiddetto Stockholm tar. Questo trattamento conferiva loro un marrone molto scuro. Non è una differenza teorica. Su un modello in scala, quel passaggio dal nero pieno al bruno profondo modifica l’intera superficie visiva dell’alberatura.
Il catrame minerale scuro si diffuse più tardi, verso la fine del XVIII secolo. Applicare automaticamente un nero freddo e uniforme a un veliero olandese del Seicento significa quindi introdurre una nota cromatica anacronistica, anche quando la geometria del sartiame è corretta.
Le manovre correnti, sottoposte a uso e manipolazione differenti, possono presentare una scala cromatica diversa. Non occorre trasformare il modello in un campionario di beige e marroni. Occorre evitare l’effetto pennarello. Un cordame perfettamente identico in ogni sua parte cancella la profondità; un cordame modulato con discrezione restituisce invece l’idea di materiali esposti all’umidità, alla frizione e alla luce.
La distinzione cromatica può essere impostata in modo sobrio:
| Elemento | Lettura storica plausibile | Rischio visivo sul modello |
|---|---|---|
| Sartie e stralli | Marrone molto scuro dovuto al trattamento con catrame vegetale | Nero uniforme, troppo moderno e aggressivo |
| Manovre correnti | Tonalità più variabili, legate all’uso e alla manipolazione | Contrasto casuale, simile a una decorazione |
| Bozzelli | Legno scuro o attenuato, con usura non omogenea | Colore chiaro e pulito, fuori dalla scala atmosferica |
| Cime sottili | Valore cromatico subordinato alla luce e alla distanza | Linee troppo brillanti, percepite come fili |
| Sartiame in controluce | Profilo spezzato, non sempre leggibile per intero | Rete nera continua che appiattisce il volume |
Questa tabella non va intesa come una tavolozza prescrittiva. I dipinti non forniscono codici colore ufficiali per ogni componente, e non sarebbe corretto inventarli. Offrono però una scala di rapporti: il cordame non è sempre nero, la luce non colpisce tutto allo stesso modo, la materia non ha un valore cromatico unico.
La patinatura deve seguire la funzione. Una sartia troppo chiara perde peso; una manovra corrente troppo scura diventa strutturalmente indistinguibile dalle fisse. L’occhio deve poter riconoscere la gerarchia senza che il modellista la spieghi.
La tensione: quando il realismo diventa rigido
Il sartiame è una struttura elastica. Nei dipinti questa elasticità può essere suggerita attraverso leggere variazioni di linea, differenze di tensione e rapporti non perfettamente simmetrici tra i lati della nave. Nel modello, invece, la tentazione è tirare ogni cavo fino a renderlo perfettamente rettilineo.
È una soluzione ordinata, ma spesso visivamente falsa.
Una manovra troppo tesa acquista la rigidità di un filo metallico. Non suggerisce più una cima sottoposta a carico: sembra un tratto disegnato sopra l’alberatura. L’occhio avverte subito il fuori scala, soprattutto nei cavi più sottili e nelle diagonali lunghe. La nave perde elasticità e con essa perde anche la sua relazione con l’acqua.
All’estremo opposto, un sartiame flaccido può apparire trascurato, come se il modello fosse rimasto a metà. La credibilità non nasce dunque dalla tensione massima, ma dalla differenza tra le tensioni. Le sartie principali devono sostenere l’alberatura; alcune manovre correnti possono avere un andamento meno geometrico; le cime portate verso il ponte devono seguire un percorso leggibile, senza cadere in curve casuali.
Nei dettagli velieri dipinti fiamminghi questa variazione è spesso più interessante della singola linea. Il pittore non descrive soltanto dove passa una cima: descrive quanto spazio occupa, quanto si stacca dal fondo, come viene attraversata dalla luce. È questa la dimensione da trasferire al modello.
Una lettura in tre distanze
Per capire se il sartiame funziona, conviene osservarlo a tre distanze visive, non soltanto attraverso la lente durante la costruzione.
1. Da vicino, si controllano nodi, bozzelli, incroci e punti di ancoraggio. Qui emergono le imprecisioni meccaniche: un bozzello sproporzionato, una legatura troppo voluminosa, un cavo che attraversa una zona senza ragione.
2. A distanza media, si verifica la gerarchia. Le sartie devono distinguersi dalle manovre correnti, mentre gli alberi e i pennoni devono mantenere una struttura leggibile. Se tutto ha lo stesso peso, il modello è visivamente rumoroso.
3. A distanza d’insieme, si valuta l’illusione. La nave deve apparire sostenuta dal proprio armamento, non imprigionata in una griglia. Il sartiame deve accompagnare la silhouette e non cancellarla.
Questa osservazione a più distanze è particolarmente utile quando si lavora a partire da una pittura di marina olandese. Il quadro stesso alterna dettagli incisivi e zone lasciate in penombra. Pretendere che il modello mostri tutto con la stessa chiarezza significa tradire il principio ottico dell’originale.

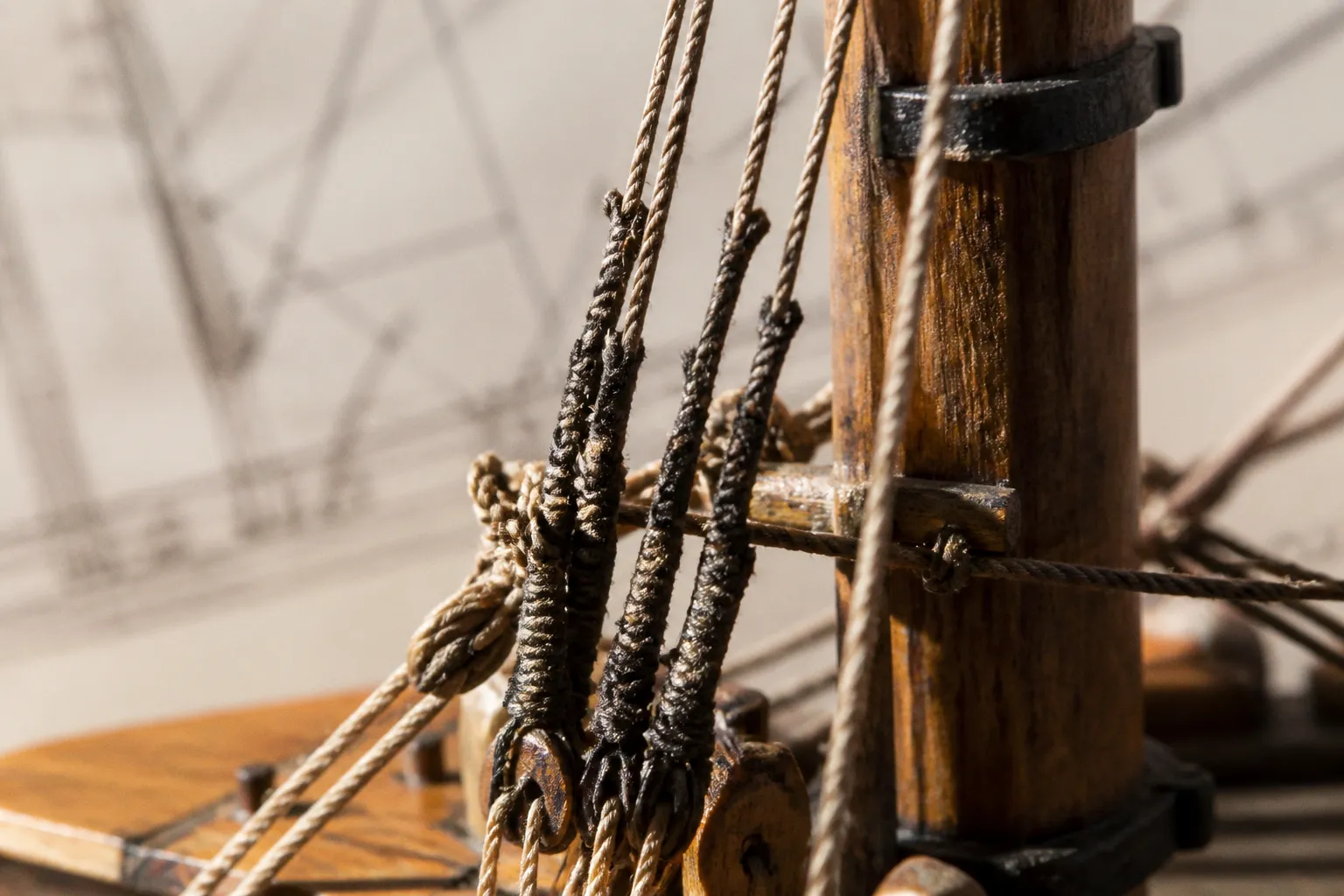

Bozzelli, bigotte e nodi: il dettaglio che tradisce la scala
Il bozzello fuori scala è il più spietato degli errori. La sua forma compatta, spesso collocata in una zona di forte contrasto, viene percepita immediatamente. Un elemento anche solo leggermente sovradimensionato può far sembrare enorme la cima che lo attraversa, pesante la sartia e infantile l’intera attrezzatura.
Nei dipinti, i bozzelli sono spesso ridotti a piccoli accenti di luce e ombra. Il pittore ne suggerisce la presenza attraverso una macchia, un bordo, una variazione cromatica. Non sempre è possibile ricavarne dimensioni esatte: non esistono misurazioni fisiche dello scafo originale che consentano di trasformare ogni raffigurazione in un dato metrico. Questo limite va rispettato.
La ricostruzione del sartiame da quadri storici funziona meglio quando si procede per proporzioni. Il bozzello deve essere confrontato con il diametro della cima, con la larghezza della sartia, con lo spessore del pennone e con la scala complessiva del modello. Se il dettaglio diventa protagonista, ha già fallito.
Lo stesso vale per bigotte e nodi. Un nodo troppo grande è una macchia; una serie di legature identiche e perfettamente distanziate produce un ritmo artificiale. La nave storica non deve sembrare decorata con piccoli fiocchi. Deve suggerire una tecnica di lavoro ripetuta, soggetta alla materia e all’usura.
Il modellista tende naturalmente a valorizzare i dettagli che ha impiegato più tempo a realizzare. Ma l’occhio dello spettatore non premia la fatica: premia la coerenza. Un nodo invisibile, se corretto nella scala cromatica e nel rapporto con la cima, contribuisce più di una legatura esibita come un ornamento.
Nel modellismo navale il dettaglio non vale per la sua visibilità. Vale per la pressione silenziosa che esercita sull’illusione d’insieme.
Anche la luce deve essere considerata. Un bozzello dipinto in una tonalità troppo chiara può emergere più del dovuto e sembrare nuovo. Uno completamente scuro può fondersi con la manovra e perdere la propria forma. La patinatura non serve a sporcare: serve a distribuire l’attenzione.
Come usare Van de Velde senza copiarlo male
Willem van de Velde il Vecchio e Willem van de Velde il Giovane sono riferimenti fondamentali, ma non vanno trattati come fornitori di sagome universali. La loro produzione copre soggetti diversi, situazioni diverse e finalità diverse. Alcune immagini insistono sulla nave come ritratto; altre la inseriscono in una scena più ampia, con più imbarcazioni, costa, cielo e attività portuale.
Prima di trasferire il sartiame su un modello, è utile interrogare l’immagine su quattro piani:
- Qual è il punto di vista? Una vista laterale rende leggibili le sartie, ma può comprimere la profondità tra i due lati dell’alberatura. Una vista di tre quarti mostra meglio la disposizione spaziale, ma nasconde alcuni punti di ancoraggio.
- Qual è la condizione delle vele? Vele serrate, parzialmente spiegate o gonfie dal vento modificano la visibilità delle manovre. Una cima coperta dalla tela non deve essere ricostruita soltanto perché la si immagina plausibile.
- La nave è il soggetto o parte della scena? Se il veliero è immerso in una composizione affollata, alcune linee possono essere semplificate dal pittore per evitare sovrapposizioni.
- La luce aiuta o inganna? Il controluce rende drammatico il profilo dell’alberatura, ma può fondere insieme componenti diverse. Le zone illuminate, invece, possono enfatizzare una manovra rispetto alle altre.
Il lavoro più solido nasce dal confronto tra immagini dello stesso autore e di autori vicini per periodo. Un singolo dipinto può essere ambiguo; una serie di rappresentazioni consente di riconoscere ricorrenze. La pittura di marina olandese modellismo, intesa come fonte per il progetto, non è una pratica di copia immediata: è una comparazione di indizi.
Il trasferimento è più affidabile quando il quadro viene affiancato da disegni tecnici e da piani di costruzione coerenti con la nave rappresentata. La pittura chiarisce la presenza, il peso e la disposizione visiva; il disegno tecnico aiuta a verificare i rapporti strutturali. Separare completamente le due fonti è un errore. Una dice come la nave appare, l’altra come è organizzata.
Zeeman e la precisione delle manovre
Reinier Nooms, conosciuto come Zeeman, è particolarmente utile quando l’obiettivo è capire il disegno delle manovre sui velieri olandesi. Il suo sguardo non si limita alla silhouette. Nei suoi lavori l’attrezzatura mantiene una logica interna: i cavi sembrano partire da punti plausibili e dirigersi verso elementi che hanno una funzione precisa.
Questo non significa che ogni linea debba essere isolata e nominata. Significa osservare la distribuzione della densità. Nei pressi dell’alberatura l’immagine può diventare più fitta; verso le estremità dei pennoni il ritmo si assottiglia; tra sartiame e vele si formano zone di sovrapposizione in cui il colore e il contrasto contano più del contorno.
Per un modello statico, la densità è una questione critica. A una scala ridotta, il numero reale delle cime non sempre può essere riprodotto senza compromettere la leggibilità. Aggiungere ogni possibile manovra non equivale a essere più fedeli. Se le linee si accavallano fino a creare una superficie opaca, il modello perde la trasparenza che permette di percepire la struttura.
La selezione deve dunque seguire la gerarchia:
1. Manovre che sostengono l’alberatura, riconoscibili come elementi principali della struttura.
2. Manovre che controllano pennoni e vele, necessarie a spiegare l’assetto della nave.
3. Elementi secondari, da rendere solo quando la scala e la composizione permettono di conservarne la leggibilità.
4. Dettagli suggeriti dalla luce, che possono essere evocati cromaticamente senza essere trasformati in linee troppo presenti.
Il criterio non è la quantità. È la tensione visiva. Un modello con meno cime, ma correttamente pesate, può essere più convincente di uno sovraccarico di fili.
L’errore del nero assoluto e quello della nave immacolata
La scala cromatica non riguarda soltanto il sartiame. Coinvolge lo scafo, le vele, il ponte e il fondo scelto per presentare il modello. Un cordame bruno scuro può apparire nero contro un cielo chiaro; lo stesso cordame può perdere definizione davanti a un fondale scuro. La fotografia di modelli navali richiede quindi una valutazione separata rispetto all’osservazione dal vivo.
Il fondo non deve correggere gli errori del modello. Se il sartiame è distinguibile soltanto grazie a un contrasto esasperato, la composizione è fragile. Il rapporto corretto nasce dalla differenza controllata tra valori, non dall’effetto teatrale.
Anche la patinatura dello scafo deve evitare due estremi. Una nave completamente pulita, con legni uniformi e vele senza variazioni, contraddice l’idea di un oggetto esposto all’acqua e al lavoro. Una nave eccessivamente consumata, con bordi neri e colature ovunque, sembra invece costruita per rappresentare l’usura e non la navigazione.
Il sartiame trattato con catrame vegetale non deve diventare una fila di cavi marroni applicati a un modello appena uscito dalla scatola. La coerenza dell’illusione nasce dal rapporto tra tutte le superfici:
- il cordame deve avere una ruvidità visiva compatibile con il legno;
- i bozzelli non devono sembrare più nuovi delle vele;
- le vele devono sostenere la scala cromatica dell’insieme, senza dominare ogni dettaglio;
- le zone di attrito e di passaggio devono essere più leggibili, ma non teatralmente sporche;
- la luce deve poter attraversare il sistema di manovre, creando vuoti e sovrapposizioni.
Il realismo non è una gara a chi aggiunge più segni d’usura. È la capacità di far credere che tutte le parti appartengano allo stesso oggetto, allo stesso periodo e alla stessa atmosfera.
Dal quadro al modello: un metodo di lettura, non una procedura di montaggio
Non serve trasformare l’analisi iconografica in una sequenza meccanica di costruzione. Il problema non è sapere quale filo applicare per primo, ma decidere quali informazioni dell’immagine siano davvero trasferibili.
Un percorso utile può essere organizzato in questo modo:
1. Separare la silhouette dalle linee interne. Prima si osservano alberi, pennoni e bompresso; soltanto dopo si affronta la trama del cordame. Se la struttura non è chiara, ogni dettaglio aggiunto aumenterà la confusione.
2. Individuare le manovre dominanti. Sono le linee che definiscono il volume dell’alberatura e guidano l’occhio. In genere hanno maggiore peso visivo delle cime secondarie, anche quando nel quadro sono appena accennate.
3. Confrontare luce e materia. Il valore scuro di una sartia può dipendere dal catrame, ma anche dal controluce. Non si deve trasformare ogni area nera in una prescrizione cromatica.
4. Controllare la coerenza temporale. Il colore e il trattamento delle manovre devono appartenere al periodo della nave. Per un veliero olandese del Seicento, il riferimento al catrame vegetale è più prudente del ricorso automatico al nero minerale di epoche posteriori.
5. Ridurre ciò che la scala non sostiene. Un particolare troppo piccolo per essere reso correttamente va suggerito, non ingrandito. L’ingrandimento di un dettaglio per renderlo visibile produce spesso il contrario del realismo.
6. Valutare il modello come immagine. Il risultato deve funzionare non solo a pochi centimetri di distanza, ma anche nella vista generale e nella fotografia. Un sartiame leggibile da vicino può diventare una macchia uniforme da lontano.
Questo approccio è diverso dalla semplice consultazione di un piano. Il piano stabilisce coordinate; il dipinto stabilisce anche ritmo, contrasto e atmosfera. Un modello storico convincente deve tenere insieme entrambi.
Quando l’accuratezza tecnica non basta
Esiste una forma di realismo pedante che non produce realismo visivo. Il modellista ricostruisce ogni manovra possibile, usa colori filologicamente plausibili, inserisce ogni bozzello previsto dalla documentazione; poi osserva il risultato e si trova davanti a una gabbia di linee senza profondità.
La correttezza dei singoli elementi non garantisce l’armonia dell’insieme. Il sartiame deve mantenere una gerarchia ottica. Le linee principali devono avere respiro. Gli incroci non devono diventare nodi visivi. Il rapporto tra pieno e vuoto, soprattutto attorno agli alberi, è determinante quanto la precisione degli ancoraggi.
I dipinti olandesi insegnano proprio questo: la nave non è descritta attraverso una somma di componenti isolate. È costruita per contrasti. Il chiaroscuro definisce la massa dello scafo; il cielo separa o assorbe le sartie; le vele raccolgono la luce; il cordame frammenta la superficie. Ogni scelta tecnica ha una conseguenza compositiva.
Per il modellista, la domanda non dovrebbe essere soltanto se una manovra esiste. Dovrebbe essere: che cosa fa questa manovra alla lettura della nave? La rende più profonda, più credibile, più ancorata al suo periodo? Oppure aggiunge solo una riga che l’occhio non sa più dove collocare?
Questa è la soglia tra documentazione e interpretazione. Un modello non è una stampa tridimensionale di un quadro, così come un quadro non è una fotografia misurabile in ogni dettaglio. La fedeltà più alta nasce quando la struttura storica e l’effetto ottico non si contraddicono.
La nave credibile è quella che conserva i suoi vuoti
Il sartiame nei dipinti olandesi del Seicento offre al modellismo navale una lezione severa: la precisione non consiste nel rendere tutto ugualmente visibile. Consiste nel dare a ogni elemento il giusto peso.
I Van de Velde mostrano quanto l’osservazione sistematica possa diventare una fonte documentaria di straordinaria ricchezza. Zeeman ricorda che la competenza tecnica cambia il modo di guardare una nave: non basta riconoscere un albero, bisogna capire il sistema che lo sostiene. Ma il passaggio dal dipinto al modello richiede misura. Le linee devono conservare la loro funzione, il colore deve rispettare il periodo, la tensione deve restare elastica, i dettagli devono rientrare nella scala.
Il marrone scuro delle manovre fisse trattate con catrame vegetale può fare più per la credibilità di un modello di una patina aggressiva. Un bozzello ridotto correttamente può valere più di una fila di nodi esibiti. Una cima omessa con intelligenza può restituire meglio la profondità di una nave rispetto a una ricostruzione sovraccarica.
Alla fine resta una questione di sguardo. Il buon sartiame non chiede di essere contato: convince prima che venga analizzato. Tiene insieme alberatura, vele, luce e scafo. Non invade l’immagine, la rende possibile.
È questa la differenza tra un veliero coperto di fili e un veliero che sembra ancora capace di sostenerli.
