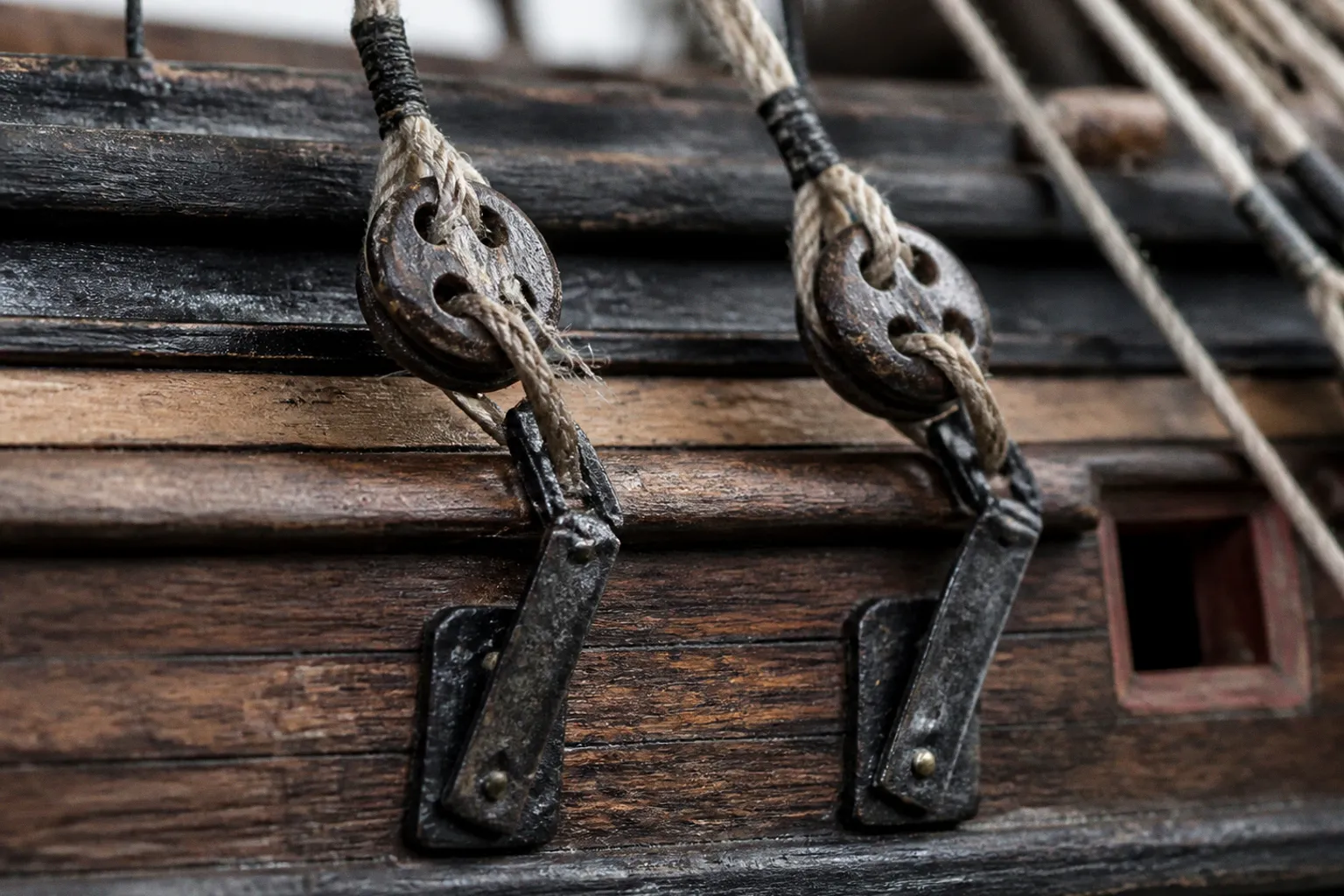

Lande delle sartie: l’errore di inclinazione sul Bounty

Il risultato è pulito soltanto in apparenza. In realtà la geometria si spezza proprio nel punto in cui dovrebbe diventare più credibile.

Nel modello HMS Bounty Art. 785, le lande non sono elementi verticali standardizzati. Ogni gruppo deve essere leggermente inclinato in rapporto alla posizione dell’albero e alla traiettoria della sartia. Non esiste, nelle istruzioni consultate, un valore unico espresso in gradi; ed è giusto così. L’angolo non nasce da una regola astratta, ma dalla linea concreta che collega scafo, bigotta e albero.

Il problema non è soltanto tecnico. È visivo. Una landa fuori asse introduce una piccola frattura nella scala cromatica del modello? No: introduce qualcosa di ancora più evidente, una frattura nella sua tensione prospettica. Il legno può essere patinato con discrezione, il metallo brunito con grande sensibilità, le vele possono avere un’usura impeccabile. Ma se la sartia sembra tirare in una direzione e la landa in un’altra, l’illusione cede.

Il mito della verticalità: perché le lande non seguono il filo a piombo

La verticale rassicura il modellista. È semplice da controllare, facile da replicare, apparentemente ordinata. Si posiziona la landa perpendicolare al canale, si ripete lo stesso gesto lungo il fianco dello scafo e si ottiene una fila regolare. Peccato che una nave non sia un esercizio di geometria scolastica.

La landa — o catena portabigotta, a seconda della configurazione adottata — collega lo scafo al sistema di bigotte e sartie. La sua funzione non è decorativa e non consiste nel riempire visivamente il bordo del canale. Deve prolungare la linea della sartia che porta verso l’albero. Se questa continuità viene ignorata, il sartiame perde coerenza prima ancora che il corridore venga messo in tensione.

La disposizione corretta può quindi apparire meno regolare a un primo sguardo. Le lande di uno stesso bordo non saranno necessariamente parallele tra loro; ciascun gruppo potrà presentare una lieve variazione, determinata dalla posizione della sartia rispetto all’albero. È proprio questa irregolarità controllata a restituire la logica dell’attrezzatura.

Un modello statico non ha bisogno di imitare ogni difetto della nave reale. Ha però bisogno di non contraddire la propria struttura. La landa verticale, quando la sartia richiede un’inclinazione diversa, è una contraddizione visibile: un dettaglio piccolo, ma collocato in una zona ad alta tensione visiva.

La landa non deve sembrare piantata nello scafo: deve apparire come il prolungamento naturale della sartia.

Nel caso della Bounty, la questione è resa più delicata dalla scala e dalla distanza ridotta tra canali, bigotte e murate. A pochi millimetri dall’occhio, una deviazione minima cambia il carattere dell’intero fianco. La linea delle lande può sembrare inclinata in modo eccessivo, oppure quasi diritta; ciò che conta è che il suo asse accompagni la sartia superiore, senza produrre una piega artificiale nel collegamento.

Il filo a piombo resta utile per controllare alberi e simmetrie principali. Non è però un criterio sufficiente per orientare ogni elemento del sartiame. Confondere verticalità dello scafo e direzione della landa significa applicare lo strumento giusto al problema sbagliato.

Geometria del sartiame: la landa come prolungamento della sartia

Per leggere correttamente il sistema conviene separare i suoi elementi, senza mescolare funzioni e nomenclature.

La sartia è la manovra che sostiene lateralmente l’albero. La bigotta è il piccolo elemento forato che riceve il corridore. La landa collega la bigotta inferiore allo scafo, direttamente o attraverso una catena portabigotta. Il corridore mette in tensione il collegamento tra bigotta inferiore e superiore. Sono componenti diversi, e la loro geometria deve dialogare senza sovrapporsi.

Sul modello HMS Bounty Art. 785, le bigotte previste sono di due dimensioni: 5 mm e 7 mm, secondo la posizione indicata nella vista in pianta. Questa differenza non è un capriccio del corredo. Stabilisce una gerarchia visiva e funzionale tra i punti del sartiame. Una bigotta sovradimensionata in una posizione secondaria pesa sulla scena come un bottone troppo lucido su una giacca consumata: non domina soltanto il dettaglio, altera la scala dell’insieme.

L’allineamento va osservato in più direzioni:

• dalla bigotta inferiore verso la bigotta superiore, per controllare la continuità del corridore;
• dalla bigotta superiore verso la sartia, per verificare che il collegamento non introduca una deviazione innaturale;
• dalla landa verso il punto d’appoggio sullo scafo, per evitare che l’elemento sembri perpendicolare soltanto perché è stato montato senza riferimenti;
• da poppa, per leggere la simmetria complessiva delle due fiancate;
• lungo l’asse longitudinale, perché gli alberi della Bounty non sono semplicemente verticali: presentano un leggero rake verso poppa.

La forma della bigotta contribuisce a questa lettura. Nelle bigotte inferiori, il foro singolo o il foro più basso deve essere rivolto verso il basso. Nella bigotta superiore, invece, il foro centrale deve risultare il più alto dei tre, così da favorire il corretto percorso del corridore. Un orientamento ruotato di pochi gradi può rendere il cavo irregolare e costringere il modellista a compensare con la tensione ciò che avrebbe dovuto risolvere con la posizione.

Qui si misura la differenza tra un sartiame semplicemente presente e un sartiame credibile. Nel primo caso, ogni pezzo è al suo posto secondo l’elenco del kit. Nel secondo, ogni pezzo sembra derivare dal precedente. La bigotta non è incollata dove “entra”; è orientata in modo da dare una direzione al corridore. La landa non è una barretta appesa sotto il canale; è la continuazione della forza esercitata dalla sartia.

Un controllo visivo più affidabile del righello

Il righello può confermare una distanza, non una coerenza. Per questo, nel controllo dell’allineamento lande sartie velieri, la vista frontale o posteriore è spesso più severa di qualsiasi misura isolata.

Osservando la Bounty da poppa, i tre alberi devono risultare centrati rispetto all’asse dello scafo e disposti con il loro leggero rake verso poppa. Le sartie, tese a coppie mediante i corridori, contribuiscono a mantenere gli alberi a piombo nella loro posizione trasversale. Se una landa è troppo verticale, il corridore tende a lavorare con un angolo che non corrisponde alla sartia; se è troppo inclinata, la tensione può trascinare il sistema nella direzione sbagliata.

L’occhio registra questa discordanza come una piccola asimmetria. Non sempre la si identifica subito come errore di montaggio. Più spesso si avverte che il modello “non sta in posa”: gli alberi sembrano leggermente irrequieti, le sartie non hanno la stessa cadenza, il fianco appare più pesante da una parte. È il genere di difetto che una fotografia ravvicinata rende impietoso.

La linea corretta non è quella che produce la fila più uniforme, ma quella che rende naturale il passaggio dalla murata all’albero. Il modellista deve cercare una continuità ottica, non una simmetria meccanica.

Le bigotte da 5 e 7 mm nel kit HMS Bounty Art. 785

Le istruzioni del modello distinguono le bigotte in base alla posizione. Per la Bounty Art. 785 sono indicate misure da 5 mm e 7 mm; il loro impiego deve quindi seguire la vista in pianta e il piano del sartiame, non una scelta intuitiva fatta osservando il sacchetto dei componenti.

La differenza di due millimetri sembra trascurabile. In scala, invece, può cambiare il rapporto tra la bigotta e la sartia, soprattutto quando il dettaglio è ripetuto su più alberi. Una bigotta troppo grande rende il corridore tozzo; una troppo piccola lo fa apparire fragile o fuori scala. Il difetto non resta confinato al componente: si propaga lungo il bordo del canale e altera la densità visiva dell’attrezzatura.

Il disegno delle lande delle sartie della HMS Bounty non va quindi letto come una sequenza di segmenti uguali. La pianta fornisce la posizione; la vista laterale e il piano di rigging suggeriscono la direzione; l’osservazione tridimensionale verifica che i tre piani non si contraddicano.

Un errore frequente consiste nel montare prima tutte le lande di un bordo, cercando una regolarità locale, e soltanto dopo accorgersi che le sartie non seguono più la stessa logica. È un metodo che privilegia la ripetizione del gesto rispetto alla lettura della struttura. Il risultato può essere ordinato a sinistra e sbagliato a destra, oppure simmetrico in pianta ma incoerente in elevazione.

La simmetria, in questo caso, non significa replicare ciecamente la stessa inclinazione. Significa ottenere un equilibrio tra i due lati dello scafo. Se la posizione degli alberi, dei canali e delle bigotte è corretta, le differenze apparenti tra una landa e l’altra dovranno comunque produrre una composizione stabile.

Dal canale al fasciame: il fissaggio che non deve tradire la scala

La landa lavora in una zona già ricca di linee: trincarino, canale, fasciame, eventuale bordo metallico, catena portabigotta e corridore. Un fissaggio debole o sovradimensionato si nota subito, perché interrompe il chiaroscuro del fianco e crea un punto lucido, spesso troppo aggressivo rispetto alla patinatura del legno.

Per il modello HMS Bounty Art. 785, le istruzioni indicano di fissare il piede di ogni landa allo scafo con colla e con un chiodino in ottone. Il doppio fissaggio non va interpretato come una licenza per esibire il metallo. Il chiodino deve svolgere il proprio compito strutturale, non diventare un elemento decorativo fuori scala. Se la testa resta troppo visibile o troppo brillante, la superficie assume un aspetto giocattolesco che nessuna mano di colore riesce davvero a cancellare.

Anche la posizione sul canale merita attenzione. La landa non deve sembrare appoggiata sul bordo esterno come una serie di piccoli denti; deve avere un punto di radicamento credibile, coerente con la direzione della sartia. L’inclinazione nasce già qui. Correggerla in alto, piegando la bigotta o forzando il corridore, significa mascherare il sintomo e conservare l’errore alla base.

Il rapporto con il fasciame è altrettanto importante. Una landa montata sopra una superficie irregolare può seguire una traiettoria corretta, ma apparire instabile perché il piede non aderisce al piano dello scafo. Al contrario, una superficie perfettamente liscia non salva una landa orientata male: la precisione della base rende soltanto più evidente l’errore geometrico.

Qui il modellismo navale mostra il suo lato meno indulgente. Ogni componente ha due identità: quella funzionale e quella pittorica. Deve reggere, ma deve anche “cadere” nella luce giusta. Una catena troppo nera chiude il dettaglio in una macchia; un ottone non attenuato brilla come un accessorio moderno; una colla affiorante crea un bordo lattiginoso che spezza la continuità del legno.

La patinatura non serve a coprire un montaggio scorretto. Serve a uniformare materiali diversi dopo che la forma è stata risolta. Prima viene l’asse; poi il colore. Prima la tensione; poi l’usura.

Una patina ben riuscita può invecchiare un dettaglio. Non può raddrizzare una geometria sbagliata.

Alberi, rake e tensione: l’equilibrio che il filo non perdona

Le lande vengono spesso accusate di un errore che appartiene in realtà all’intero sistema. Se l’albero è fuori asse, se le sartie non sono simmetriche o se i corridori vengono tirati senza controllo, anche una landa correttamente inclinata sembrerà sbagliata.

Prima del fissaggio definitivo dell’alberatura della Bounty, le istruzioni raccomandano di verificare l’allineamento verticale dei tre alberi osservandoli da poppa, di centrarli rispetto alla mezzeria dello scafo e di rispettare il leggero rake verso poppa. È un controllo che va eseguito quando il modello è ancora leggibile e correggibile, non quando il sartiame è già diventato una rete rigida.

Il rake non è un’inclinazione casuale. Deve essere percepibile senza trasformarsi in una posa teatrale. Un albero troppo arretrato rende il profilo nervoso; uno perfettamente verticale può sembrare moderno, quasi industriale. La differenza è sottile, ma l’occhio la legge attraverso il rapporto tra pennoni, sartie e linea di coperta.

Lo stesso vale per la tensionatura. Il sartiame deve risultare regolare, privo di anse e cedimenti evidenti, ma non può essere tirato fino a deformare alberi o pennoni. Un filo eccessivamente teso produce un modello apparentemente preciso e strutturalmente falso. Il legno si piega, le crocette cambiano angolo, le bigotte si inclinano in modo anomalo. La superficie perde il suo equilibrio e il sistema comincia a sembrare costruito sotto sforzo.

La tensione corretta è quella che stabilizza l’alberatura senza cancellare la naturale gerarchia delle linee. Le sartie principali devono dominare; i corridori devono sostenerle; le lande devono ricevere e trasferire la direzione del carico. Quando ogni elemento cerca di correggere quello precedente, il sartiame diventa un groviglio di compromessi.

La distanza delle griselle e la scala della trama

Anche le griselle possono rivelare un’impostazione sbagliata. Nella realtà, la distanza indicativa tra le file è di circa 400 mm; su un modello in scala 1:50 corrisponde a circa 10 mm. Non è una quota da applicare automaticamente a ogni veliero e a ogni scala, ma offre un riferimento utile per capire quanto rapidamente una trama può diventare troppo fitta.

Griselle ravvicinate comprimono la sartia e producono una superficie scura, quasi tessile. Griselle troppo distanti, al contrario, lasciano il sartiame nudo e interrompono la percezione della scala. Il punto non è riempire lo spazio, ma conservare aria tra le linee. Un veliero storico credibile non ha bisogno di mostrare ogni filo con la stessa intensità; ha bisogno di una gerarchia di fuochi.

La luce laterale accentua questa differenza. Le sartie più spesse ricevono il chiaroscuro e delimitano il volume degli alberi. Le griselle, più sottili, devono restare subordinate. Se diventano una griglia nera, l’occhio smette di leggere l’alberatura e vede soltanto una trama ripetitiva.

Come riconoscere l’errore prima che diventi irreversibile

L’inclinazione delle lande va giudicata durante la posa a secco e nei primi passaggi di tensionatura. Dopo l’incollaggio definitivo e la chiusura dei corridori, ogni correzione tende a propagarsi: si sposta una bigotta, si torce una sartia, si forza un albero. Il modello entra in una spirale di piccole riparazioni che peggiorano la pulizia complessiva.

Un controllo efficace non ha bisogno di strumenti sofisticati. Richiede piuttosto più punti di vista e una certa severità.

1. Vista da poppa. Gli alberi devono mantenere il loro asse trasversale e risultare centrati rispetto alla mezzeria dello scafo. Le sartie di un lato non devono apparire più tese soltanto perché le lande sono state montate con un’inclinazione diversa.

2. Vista laterale. Il rake verso poppa deve essere leggibile, ma contenuto. La landa deve accompagnare la traiettoria della sartia senza generare un angolo spezzato tra canale e bigotta.

3. Lettura del corridore. Il percorso tra bigotta inferiore e superiore deve restare regolare. Se il filo si avvita, si inclina o tende a scappare lateralmente, l’orientamento di una delle bigotte è probabilmente errato.

4. Confronto tra i gruppi. Non si cerca una verticale identica per ogni landa, ma una coerenza di comportamento. Le differenze devono dipendere dalla posizione delle sartie, non da correzioni casuali fatte durante il montaggio.

5. Controllo della tensione. Le manovre devono raddrizzare e stabilizzare l’alberatura, non piegarla. Se il legno reagisce visibilmente alla trazione, il problema non si risolve aggiungendo tensione sul lato opposto.

6. Esame fotografico. Una fotografia frontale o posteriore, con luce uniforme, elimina parte della tolleranza dell’occhio durante il lavoro. Le asimmetrie che dal vivo sembrano minime emergono immediatamente nell’immagine.

Il disegno non sostituisce questa verifica. Un piano può indicare la posizione dei componenti, ma la credibilità finale nasce dalla relazione tra le parti montate. La landa corretta sul disegno può risultare visivamente sbagliata se l’albero è stato inserito fuori centro; una lieve variazione rispetto alla linea teorica può invece apparire perfetta quando ristabilisce la continuità della sartia.

Questo è il punto in cui il modellismo navale statico smette di essere una semplice riduzione dimensionale. La scala non riduce soltanto le misure: riduce i margini di errore. Un disallineamento appena percettibile nella realtà può diventare dominante sul modello, perché tutto ciò che lo circonda è già stato compresso nella stessa superficie limitata.

La correzione non è una regola universale

Parlare di “inclinazione corretta” non significa stabilire che tutte le lande dei velieri storici debbano essere inclinate nello stesso modo. La direzione dipende dalla posizione della sartia, dell’albero, del canale e del punto di fissaggio sullo scafo. Anche la configurazione dell’attrezzatura può variare in base al tipo di nave, all’epoca e alla fonte utilizzata.

Per la Bounty Art. 785, le istruzioni sono precise nel richiedere lande leggermente inclinate in modo diverso l’una dall’altra, così da allinearle con le sartie. Non autorizzano però a inventare un angolo numerico universale. Il valore in gradi non è disponibile nelle fonti consultate, e introdurlo come misura certa sarebbe soltanto falsa precisione.

Allo stesso modo, non è corretto trasferire automaticamente alla Bounty quote appartenenti ad altri modelli. La misura di 6 mm sotto il trincarino, per esempio, è associata alle istruzioni del modello HMS Supply 1759 e non può essere presentata come quota specifica della Bounty. I kit possono condividere terminologia e soluzioni costruttive, ma non per questo condividono la stessa geometria.

Il modellista che lavora su un veliero storico deve quindi distinguere tre livelli:

• la documentazione della nave reale, quando disponibile e sufficientemente precisa;
• il disegno o il piano del modello, che traduce quella documentazione in una scala praticabile;
• la verifica ottica del modello finito, necessaria per controllare che la riduzione non abbia prodotto una deformazione percettiva.

Saltare uno di questi livelli significa affidarsi a un automatismo. E gli automatismi, nel sartiame, hanno quasi sempre la stessa faccia: file parallele, tensioni eccessive, bigotte ruotate, alberi che si correggono a vicenda.

La misura dell’autenticità è nella continuità della linea

L’errore delle lande verticali non è grave perché infrange una prescrizione astratta. È grave perché rende leggibile il gesto del montaggio al posto della logica della nave. Si vede che il modellista ha ripetuto una posizione, non che ha seguito una struttura.

Nel modello HMS Bounty, l’allineamento corretto nasce dalla continuità: dalla landa alla bigotta, dalla bigotta al corridore, dal corridore alla sartia, dalla sartia all’albero. Se uno di questi passaggi devia senza motivo, la tensione visiva si interrompe. Se invece ogni elemento accompagna il successivo, anche una minima irregolarità acquista senso.

Il controllo finale non dovrebbe chiedere soltanto se i componenti siano presenti o se il sartiame sia teso. Dovrebbe chiedere se l’occhio riesce a percorrere il sistema senza inciampare. La landa sembra portare davvero il carico? Le bigotte hanno un orientamento plausibile? Gli alberi restano centrati e con il corretto rake? La patinatura sostiene la materia o sta semplicemente nascondendo un difetto?

Quando le risposte sono positive, il fianco della Bounty assume quella quieta precisione che distingue un modello maturo da un assemblaggio ben rifinito. Non c’è una regolarità ostentata. C’è una rete di linee che sembra inevitabile.

Ed è proprio questa inevitabilità, non la perfezione geometrica, a dare credibilità al veliero. Le lande non devono obbedire tutte alla verticale. Devono obbedire alla nave.
