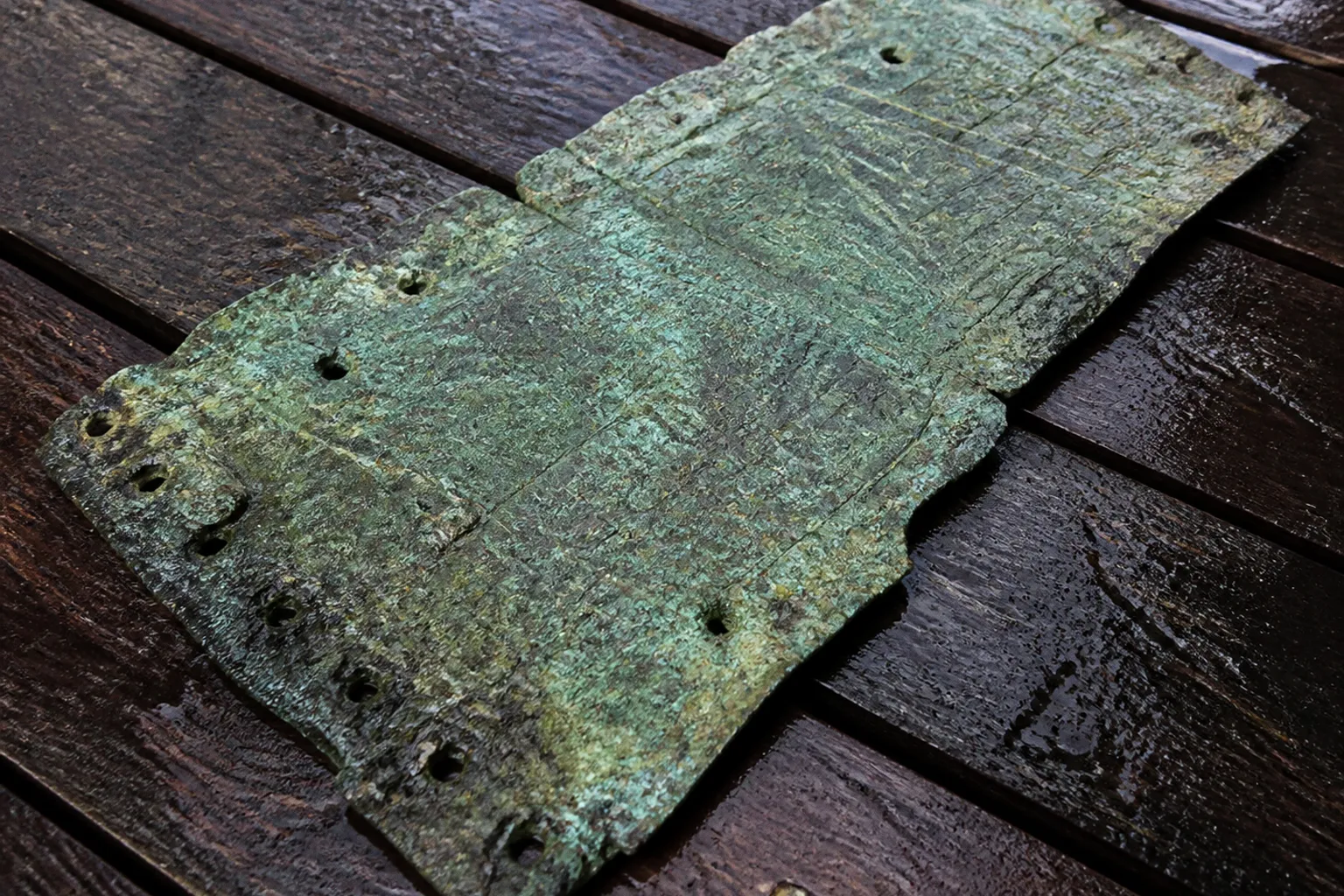

Lastre di rame: lezioni dal relitto della HMS Pandora

La HMS Pandora misurava 114 piedi e 7 pollici di lunghezza, pari a 34,93 metri. Il suo dritto di prua, invece, è stato restituito dall’archeologia in una forma apparentemente paradossale: in diversi punti il legno era scomparso, mentre la fodera di rame conservava ancora il profilo della struttura.

Questa è l’incongruenza tecnica che rende il relitto utile per il modellismo navale storico. Il rame non ha conservato lo scafo. Ha conservato alcune informazioni sullo scafo. La differenza è sostanziale. Le lastre mostrano la geometria esterna, la sequenza delle filate e la posizione di parte dei fissaggi. Non restituiscono automaticamente lo spessore del fasciame, la sezione completa delle ordinate o la quantità totale di metallo impiegata.

La HMS Pandora fu costruita come unità da 24 cannoni della classe Porcupine, con una stazza di 524 tonnellate di burthen. Fu varata a Deptford il 17 maggio 1779. Dodici anni più tardi, durante il viaggio di ritorno dal Pacifico, si incagliò e affondò nel Torres Strait, presso la Grande Barriera Corallina, tra il 28 e il 29 agosto 1791.

Il relitto, riscoperto nel 1977, è oggi uno dei riferimenti più importanti per lo studio archeologico della foderatura in rame applicata agli scafi della Royal Navy alla fine del XVIII secolo.

Una nave rivestita più volte

La cronologia dei lavori a Chatham è più istruttiva di qualsiasi ricostruzione generica sulla diffusione del rame.

L’11 luglio 1789 la HMS Pandora fu messa in bacino per rimuovere e sostituire il rivestimento in rame. Il 19 ottobre dello stesso anno venne disarmata. L’intervento non rappresentava quindi un semplice ritocco superficiale. La nave fu sottoposta a una nuova foderatura prima della successiva preparazione operativa.

Il 26 luglio 1790 tornò in bacino. In questa seconda fase il rame fu applicato per una filata più in alto a prua e a poppa. Il dato è preciso e modifica la lettura del relitto. Non si tratta di uno scafo rivestito una volta per tutte secondo una geometria immutabile. La copertura metallica venne modificata nel tempo. Le filate aggiunte cambiarono il limite superiore visibile della protezione.

Per il modellista, la conseguenza è immediata. Una linea continua di lastre non deve essere interpretata come il risultato di un unico cantiere. Può essere la sovrapposizione di interventi diversi, eseguiti in momenti diversi e con esigenze operative diverse.

La sequenza può essere riassunta così:

Il termine “filata” non è ornamentale. Indica una fascia longitudinale di lastre. In un modello, la filata definisce un ritmo. La sua altezza, la sovrapposizione con quella contigua e il rapporto con la linea della chiglia determinano l’aspetto dell’intero fondo dello scafo.

Un errore di una sola fascia nella zona prodiera può alterare la percezione dell’insellatura. Un errore nella zona poppiera può falsare il rapporto tra specchio, dritto di poppa e superficie immersa. La foderatura in rame non è quindi un rivestimento da applicare alla fine senza controllo. È una parte della geometria visibile.

Il rame non è una pelle uniforme. È una sequenza di decisioni costruttive, sostituzioni e aggiunte.

La logica della foderatura sullo scafo

La funzione del rivestimento in rame era legata alla protezione della carena e alla riduzione dei danni prodotti dall’ambiente marino e dagli organismi che aggredivano il legno. La documentazione della HMS Pandora conferma l’impiego del rame nella marina britannica, ma non autorizza a trasformare il materiale in una soluzione assoluta.

Il relitto dimostra precisamente il contrario. In alcuni punti il rame è rimasto leggibile dopo la perdita del legno sottostante. Questo non significa che il metallo abbia impedito il degrado dell’intero scafo. Significa che il rame, in determinate condizioni, ha avuto una capacità di sopravvivenza archeologica superiore a quella del fasciame ligneo.

La distinzione richiede una lettura per strati:

1. Struttura primaria. Comprende chiglia, ordinate, madieri e altri elementi portanti. La loro funzione è mantenere la forma e distribuire i carichi.

2. Fasciame esterno. Costituisce la superficie lignea della carena. La sua curvatura segue il bolzone, la cala e il raccordo con le estremità.

3. Foderatura metallica. Segue la geometria esterna dello scafo. Non sostituisce la struttura lignea.

4. Fissaggi. Chiodi e bulletti collegano le lastre al supporto. La loro disposizione contribuisce a definire la posa del rivestimento.

5. Alterazioni post-deposizionali. Corrosione, perdita del legno, deformazioni e movimenti del relitto modificano la posizione originaria dei materiali.

La ricostruzione deve procedere in questo ordine. Prima si interpreta la forma. Poi si valuta la funzione. Solo dopo si ricostruisce il dettaglio.

Applicare una lastra di rame su una superficie geometrica sbagliata produce un modello falso anche quando il colore, la patina e la chiodatura sono eseguiti con grande precisione. Il rame segue il fasciame. Non corregge una cattiva impostazione dello scafo.

Prua, poppa e zona centrale

Le estremità sono le parti più sensibili. A prua, il dritto presenta una variazione rapida della curvatura. Le lastre devono seguire una superficie che cambia direzione in modo più brusco rispetto alla zona centrale. Le sovrapposizioni possono diventare più evidenti. Le deformazioni locali aumentano. La disposizione dei fissaggi deve accompagnare il profilo senza creare pieghe irrealistiche.

A poppa, il problema non è identico. La geometria si confronta con il dritto di poppa, con il raccordo verso il fondo e con l’eventuale presenza dello specchio. La filata aggiunta nel 1790 per una fascia più alta deve essere letta in relazione a queste superfici. Non basta estendere il rivestimento verso l’alto con una linea parallela alla chiglia.

Al centro dello scafo la curvatura è generalmente più regolare. Qui la posa delle lastre risulta più facile da controllare, ma proprio per questo gli errori di scala diventano evidenti. Filate troppo larghe, sovrapposizioni esagerate o fissaggi troppo grandi producono una superficie che sembra composta da tegole. Un rivestimento reale deve apparire articolato, ma non sproporzionato rispetto alle dimensioni della nave.

La HMS Pandora aveva una larghezza massima di 32 piedi e 3 pollici, pari a 9,83 metri. La lunghezza e la larghezza definiscono il rapporto generale della carena. Il rame deve essere letto all’interno di quel rapporto. Una lastra rappresentata in scala con un’eccessiva evidenza visiva può dominare il modello e alterare la percezione della sezione.

Chiodi, bulletti e tracce conservate

Le ricerche sul relitto hanno restituito chiodi in lega di rame, bulletti per il rivestimento e un segmento di tubo per pompa in rame. Questi reperti non sono equivalenti. Appartengono a funzioni diverse e devono essere distinti nella documentazione del modello.

Il bulletto della foderatura ha una funzione specifica. Collega la lastra al supporto ligneo. La sua presenza indica il sistema di fissaggio, ma non permette da sola di ricostruire ogni dettaglio della posa. Un reperto isolato non rappresenta una maglia completa. La distribuzione deve essere ricavata dalla combinazione tra oggetti, tracce sul metallo, posizione nello scavo e confronto con la struttura.

L’archeologia subacquea della HMS Pandora ha restituito oltre 6.000 manufatti. Il numero è rilevante per la consistenza della documentazione, non come prova automatica della conservazione integrale della nave. Un relitto può fornire molti oggetti e, nello stesso tempo, perdere ampie porzioni della struttura lignea.

Per il modellismo, la chiodatura deve rispettare almeno quattro proporzioni:

• Diametro apparente. Il fissaggio non deve diventare un elemento dominante sulla lastra. Se la testa è visibile come un punto isolato e troppo grande, la scala è compromessa.
• Passo longitudinale. La distanza tra i fissaggi deve mantenere un ritmo costante solo dove la geometria lo consente. A prua e a poppa il ritmo può adattarsi alla curvatura.
• Allineamento. File perfettamente dritte su una superficie fortemente curva sono sospette. Il rivestimento segue il fasciame e le sue variazioni.
• Rapporto con la sovrapposizione. Il fissaggio deve essere coerente con la zona utile della lastra. Non può occupare casualmente il bordo o il centro senza una logica costruttiva.

Questi criteri non sostituiscono un piano originale. Servono a evitare una ricostruzione arbitraria quando il piano non riporta il dettaglio.

Nel caso della Pandora, il reperto può confermare l’uso di componenti in rame o in lega di rame. Non fornisce automaticamente lo spessore delle lastre. I documenti disponibili non specificano lo spessore esatto in millimetri né il peso per superficie del materiale recuperato. Ogni valore numerico aggiunto a questo punto sarebbe una falsa precisione.

Quando il rame sopravvive al legno

Il dritto di prua costituisce il caso più chiaro. La fodera di rame si è conservata in condizioni eccellenti e ha evidenziato il profilo del dritto dove il legno sottostante era scomparso.

La lettura deve essere geometrica. Se il rame mantiene una curvatura continua, quella curvatura rappresenta una traccia della superficie originaria. Ma la traccia non è una sezione completa. Mancano, in quel punto, le informazioni dirette sulla profondità del legno e sulla forma interna della struttura.

Il procedimento corretto è quindi una ricostruzione per vincoli:

1. Si identifica la linea del dritto conservata dal rame.

2. Si confronta il profilo con la chiglia e con le porzioni strutturali ancora presenti.

3. Si stabilisce il raccordo con il fasciame adiacente.

4. Si verifica la continuità della curva in pianta e in elevazione.

5. Si separano i dati osservati dalle parti ricostruite per deduzione.

Il quinto passaggio è quello più spesso trascurato. Un modello può essere filologicamente plausibile senza essere documentato in ogni millimetro. La plausibilità deve però restare riconoscibile. Non si può presentare come dato archeologico ciò che è una scelta di ricostruzione.

L’ossidazione del rame sullo scafo storico introduce un ulteriore problema. Il colore attuale non coincide necessariamente con l’aspetto originario. La superficie può presentare tonalità diverse in funzione dell’ambiente di deposizione, del contatto con altri materiali e delle condizioni di conservazione. Il relitto non autorizza quindi a uniformare tutte le lastre con una sola tonalità verde o bruna.

La patina deve seguire una logica di esposizione. Le parti protette, le superfici deformate, i bordi e le zone di contatto possono mostrare differenze. Tuttavia, una variazione cromatica casuale non è una ricostruzione. È soltanto una simulazione decorativa.

La corrosione è un processo. La patina applicata senza una sequenza fisica è un colore, non una prova.

La cronologia cambia il modello

La data degli interventi di Chatham non è un dettaglio da collocare nella didascalia. Deve entrare nel modello.

La nave ricevette un nuovo rivestimento nel 1789. Nel 1790 fu aggiunta una filata più alta a prua e a poppa. Il modello di una HMS Pandora riferita alla partenza per la missione nel Pacifico non dovrebbe quindi riprodurre automaticamente una sola superficie teorica. Deve riflettere la fase cronologica scelta.

La domanda da porsi è semplice: quale nave si vuole rappresentare?

• La nave nella configurazione originaria?
• La nave dopo il rinnovo del 1789?
• La nave preparata alla navigazione nel 1790?
• La nave nella condizione archeologica osservata dopo l’affondamento?

Sono quattro livelli diversi. Il secondo e il terzo sono quelli meglio sostenuti dalla cronologia dei lavori. Il quarto aggiunge deformazioni, perdite e trasformazioni avvenute sul fondale. Non può essere copiato senza distinguere la condizione d’uso dalla condizione di relitto.

Un piano di costruzione per un modello statico deve rendere esplicita questa scelta. La filata aggiunta nel 1790 non deve essere trattata come una caratteristica permanente dell’intera vita della nave. È un intervento documentato in una fase precisa.

La stessa regola vale per la chiodatura. Se le lastre furono sostituite, la disposizione dei fissaggi osservata nel relitto può appartenere a più fasi. Una parte può derivare dalla posa più recente. Un’altra può essere il residuo di interventi precedenti. Senza una mappa completa della distribuzione, il modello deve evitare affermazioni troppo nette.

Il rapporto con le dimensioni principali

Le dimensioni note della nave permettono di controllare la scala generale:

Questi valori non descrivono da soli il profilo delle lastre. Servono a verificare che il rivestimento sia inserito in una carena proporzionata.

La differenza tra lunghezza totale e lunghezza della chiglia è particolarmente utile. La superficie rivestita non può essere disegnata come un rettangolo esteso da prua a poppa. La chiglia costituisce un riferimento lineare diverso dalla lunghezza complessiva dello scafo. Le estremità modificano la distribuzione delle superfici. Qui entrano in gioco insellatura, quartabuono e variazione della sezione.

Una ricostruzione che rispetta soltanto la lunghezza totale ma ignora la chiglia produce un errore cumulativo. Le filate possono iniziare troppo avanti, terminare troppo indietro o assumere una curvatura incompatibile con il dritto.

Tradurre l’archeologia nel modellismo navale

Il passaggio dal relitto al modello non consiste nel ridurre le dimensioni di un reperto. Consiste nel selezionare i dati solidi e nel ricostruire il resto con disciplina.

Per la foderatura dello scafo in rame, il lavoro può seguire una sequenza ordinata:

1. Definire la fase storica. La nave deve essere riferita al 1789, al 1790 o alla condizione di relitto. Senza questa scelta, ogni dettaglio resta ambiguo.

2. Costruire la carena prima del rivestimento. Chiglia, ordinate, fasciame e raccordi devono essere coerenti. Il rame non deve correggere una superficie irregolare.

3. Tracciare le linee principali. La posizione della chiglia, la battuta del dritto e il limite superiore della foderatura stabiliscono l’ordine delle filate.

4. Separare prua e centro nave. La curvatura non è uniforme. Le lastre della zona prodiera richiedono una lettura diversa da quelle della parte centrale.

5. Controllare la zona poppiera. L’aggiunta di una filata più alta nel 1790 deve essere resa senza trasformarla in una fascia orizzontale astratta.

6. Applicare la chiodatura in scala. Il ritmo deve essere leggibile, non ingrandito per diventare decorazione.

7. Usare la patina con moderazione. La variazione cromatica deve seguire il processo di alterazione, non una distribuzione casuale.

8. Documentare le deduzioni. Le parti osservate e quelle ricostruite devono restare distinguibili nella documentazione tecnica del modello.

Il punto centrale è il controllo della superficie. Una lastra sottile può adattarsi a una curva soltanto se la curva è già corretta. Se il supporto presenta torsioni non previste, il metallo si solleva, si increspa o crea sovrapposizioni eccessive. Questi difetti non sono automaticamente segni di realismo. Nella maggior parte dei casi indicano una preparazione insufficiente.

Il quartabuono delle ordinate condiziona direttamente il risultato. Se il raccordo tra le superfici non è regolare, la lastra viene costretta a seguire cambi repentini di direzione. Il problema emerge soprattutto verso prua, dove il fasciame converge e la superficie passa dalla fiancata al fondo.

Il modello richiede quindi una prova a secco. Le lastre devono essere posizionate senza adesivo, con i bordi controllati e con la sequenza delle filate già stabilita. La prova non serve a simulare il montaggio. Serve a verificare la geometria.

Errori frequenti nelle ricostruzioni

Gli errori più comuni non riguardano il colore del rame. Riguardano la scala e la cronologia.

• Uniformare tutto il rivestimento. La Pandora ebbe interventi successivi. Una superficie identica da prua a poppa può cancellare la storia dei lavori.
• Confondere la sopravvivenza del rame con la conservazione dello scafo. Il metallo può mantenere una forma anche quando il legno è degradato.
• Aumentare la chiodatura per renderla visibile. L’occhio riconosce il ritmo, non la dimensione sproporzionata delle teste.
• Disegnare le filate parallele alla chiglia. La geometria reale segue la superficie della carena. Alle estremità le linee cambiano direzione.
• Usare il colore come prova. Una patina verde non dimostra l’aspetto originario né la sequenza di ossidazione.
• Attribuire uno spessore non documentato. Per la HMS Pandora il dato esatto dello spessore delle lastre recuperate non è specificato nella documentazione considerata.
• Ricostruire il relitto come se fosse la nave in servizio. Deformazioni e perdite post-deposizionali appartengono alla storia del relitto, non necessariamente alla configurazione del 1790.

Un modello storico serio non elimina le incertezze. Le delimita. Dove esiste un dato, lo utilizza. Dove esiste una deduzione, la tratta come deduzione. Dove manca una misura, non la sostituisce con un numero inventato.

Il valore archeologico del relitto

La HMS Pandora fu inviata nel Pacifico per catturare gli ammutinati del Bounty. Affondò durante il ritorno verso l’Inghilterra. Questo contesto storico è noto, ma non è il motivo principale per cui il relitto interessa la ricostruzione tecnica della carena.

Il valore specifico deriva dalla combinazione di tre elementi:

1. una nave della Royal Navy costruita alla fine del XVIII secolo;

2. una documentata serie di interventi di rinnovo del rame;

3. la conservazione di parti della foderatura in rapporto con una struttura lignea degradata.

Il relitto fu riscoperto nel 1977. È protetto dall’Historic Shipwrecks Act del 1976. Le campagne di scavo sistematico condotte dal Queensland Museum iniziarono nel 1983. La distanza temporale tra la perdita della nave, la riscoperta e gli scavi non è un intervallo neutro. Durante quasi due secoli il relitto è rimasto sottoposto alle condizioni del fondale, ai movimenti dei sedimenti e ai processi di alterazione del sito.

Per questo motivo ogni reperto deve essere interpretato nel suo contesto. Un chiodo in lega di rame, una serie di bulletti o una porzione di lastra non sono soltanto oggetti da trasferire in scala. Sono resti di una costruzione modificata, affondata e successivamente alterata.

La documentazione fotografica del relitto può mostrare il rapporto tra le superfici. I disegni di costruzione possono definire dimensioni e linee. I reperti possono confermare materiali e tecniche. Nessuna delle tre fonti è sufficiente da sola.

La ricostruzione migliore nasce dalla sovrapposizione dei dati. Il piano stabilisce la geometria. Il reperto corregge l’astrazione. La fotografia documenta la conservazione. La cronologia stabilisce quale fase sia possibile rappresentare.

Una conclusione senza patina

Le lastre di rame della HMS Pandora insegnano una regola precisa. Il materiale conservato non coincide con la nave conservata.

Il rame sopravvissuto sul dritto di prua permette di leggere una linea dello scafo. I chiodi e i bulletti confermano l’impiego di elementi in rame o lega di rame. Gli oltre 6.000 manufatti recuperati rendono il sito una fonte archeologica di grande consistenza. La cronologia dei lavori a Chatham dimostra però che la foderatura fu modificata e rinnovata. Non esiste una superficie unica, astratta dal tempo.

Nel modellismo navale storico, la precisione non consiste nell’aggiungere più dettagli. Consiste nel sapere quali dettagli possono essere dimostrati. Una filata più alta a prua e a poppa nel 1790 è un dato cronologico. Uno spessore esatto delle lastre non documentato resta un’incognita. Una patina differente tra due zone può essere plausibile. Non diventa per questo una prova.

La HMS Pandora deve essere ricostruita come una nave con una storia costruttiva, non come un volume ricoperto di metallo. La geometria viene prima della decorazione. La sequenza dei lavori viene prima del colore. Il documento viene prima dell’impressione visiva.

Il risultato, quando questi passaggi sono rispettati, non ha bisogno di effetti. La forma della carena, la continuità delle filate e la misura dei fissaggi rendono già leggibile la verità tecnica del relitto.
