Il problema compare quando il PDF contiene un piano tecnico alla scala 1:1 e il programma di stampa lo ridimensiona per adattarlo all’area stampabile. Quel margine bianco, apparentemente innocuo, si trasforma subito in un errore geometrico: la chiglia perde lunghezza, le ordinate non cadono più nelle rispettive posizioni e il tracciato dei quinti comincia a divergere.
La distorsione scala piani navali PDF si annida quindi proprio nell’ultimo passaggio prima del taglio. Prima di incidere il legno o di riportare una quota sul materiale occorre costringere il foglio a una prova misurabile. Un piano non va giudicato guardandolo: va controllato con una distanza dichiarata, una riga millimetrata e, quando disponibile, un calibro.
Il rischio invisibile: perché “Adatta alla pagina” rovina il modello
La scala di un disegno è un rapporto fra una misura sul documento e la corrispondente misura reale. Se il piano dichiara 1:1, un segmento che rappresenta una lunghezza di un metro deve misurare un metro anche sul foglio stampato. Se il PDF nasce come rilievo archivistico o come tavola di carpenteria navale a dimensione naturale, la scala 1:1 non è un’opzione estetica: è l’informazione che governa il trasferimento dei dati al modello.
Il PDF conserva le dimensioni logiche della pagina, ma non può impedire alla stampante di trattarle in modo improprio. Quando entra nel percorso carta, il foglio viene afferrato, trascinato e depositato. A quel punto entrano in gioco trazione, piegatura, attrito e tolleranze dell’apparecchio. Una riduzione uniforme può anche sembrare accettabile a occhio: il disegno occupa quasi tutto il foglio, la chiglia è diritta e le linee d’acqua conservano il proprio andamento. Eppure ogni distanza è falsa nella stessa proporzione.
Il guaio emerge durante la costruzione. La prima ordinata può risultare vicina alla posizione prevista, la centrale può spostarsi di alcuni millimetri e quella di poppa accumulare l’errore residuo. Se si forzano i componenti per farli incontrare, il materiale lavora sotto compressione e lo sforzo di taglio si trasferisce ai giunti. La silhouette può essere corretta con la stuccatura, ma la distribuzione interna delle sezioni resta compromessa.
Non bisogna poi confondere la scala del documento con la scala finale del modello. Un PDF archivistico in scala 1:1 può essere usato come matrice per ricavare misure e riportarle in scala 1:48, 1:72 o qualunque altra riduzione scelta. Ma il modellista deve sapere se il PDF è già 1:1 oppure se nasce già ridotto. Un disegno non dichiarato, privo di quote affidabili, non permette di ricostruire con certezza la scala perduta.
| Impostazione di stampa | Effetto sul piano | Risultato pratico |
|---|---|---|
| Adatta alla pagina | Il programma ridimensiona il contenuto per occupare l’area stampabile, aggiungendo una gestione dei margini | La scala effettiva cambia, anche se il disegno appare ben centrato |
| Riduci pagine fuori misura | Le pagine troppo grandi vengono rimpicciolite rispetto al formato supportato | Le tavole non mantengono le dimensioni dichiarate |
| Dimensioni effettive / 100% | Ogni unità del PDF viene trasferita con la stessa unità fisica | La scala originaria viene preservata e può essere verificata sul foglio |
La scelta apparentemente più semplice è dunque anche la più pericolosa: selezionare “Adatta” perché il piano “sta meglio” sul foglio. La scala non deve stare meglio. Deve stare esattamente.
Configurare Adobe Acrobat per ottenere una scala 1:1
La stampa corretta non dipende soltanto dalla scala indicata nel PDF. Acrobat, il programma di stampa e il formato carta collaborano tutti alla stessa catena di trasferimento. Se un solo anello forza un adattamento, l’ordine delle operazioni può saltare.
Prima di stampare una tavola intera, conviene eseguire un controllo breve e ripetibile:
1. Individuare la scala dichiarata. Leggi il riquadro del disegno, la descrizione del rilievo o la documentazione allegata. Non dedurre la scala dalla grandezza del foglio.
2. Aprire la finestra di stampa di Adobe Acrobat. La voce può cambiare leggermente fra le versioni, ma la logica resta quella di applicare una scala esplicita.
3. Selezionare “Dimensioni effettive”. Nei menu che propongono una percentuale, scegli 100%.
4. Disattivare ogni adattamento automatico. Non devono restare attive le opzioni “Adatta alla pagina” o “Riduci pagine fuori misura”.
5. Scegliere il supporto adatto al formato della tavola. Una pagina A4 non può fornire un controllo affidabile su un piano grande; una tavola A0 richiede un percorso carta capace di accoglierla senza dividerla o rimpicciolirla.
6. Controllare l’anteprima usando una quota. Il bordo del foglio non serve: cerca una distanza misurabile e verifica che corrisponda a quella dichiarata.
7. Stampare una prima pagina di prova. Una chiglia, una scala grafica o una riga graduata consentono un controllo immediato.
8. Rilevare la misura con una riga millimetrata o un calibro. Non fermarti al confronto visivo: una differenza di un solo millimetro su una quota lunga può indicare una riduzione difficile da percepire.
Il punto decisivo è che “100% in Acrobat” non significa automaticamente “modello in scala 1:1”. Significa che il PDF verrà stampato nella scala in cui è stato creato. Se il documento è un piano archivistico 1:1, il risultato sarà 1:1. Se il PDF è già stato ridotto, il 100% preserverà quella riduzione senza ricostruirne magicamente le dimensioni originali.
Un controllo matematico elementare rende evidente il principio:
scala effettiva = misura stampata ÷ misura dichiarata
Se una linea di riferimento indicata come 1.000 mm misura 990 mm sul foglio, la scala effettiva è 0,99, cioè il 99% di quella nominale. Non occorre ricordare questo esempio come valore normale: serve a capire che la misura deve essere cercata nel rapporto fra due lunghezze. L’aspetto del foglio non partecipa al calcolo.
La verifica non va eseguita soltanto in senso orizzontale. Una stampa può conservare bene la larghezza e ridurre la lunghezza, oppure comprimere il foglio lungo la direzione di avanzamento. Misura quindi una quota nel verso di scorrimento della carta e una quota trasversale. Se i due rapporti differiscono, il foglio non è stato semplicemente ridotto in modo uniforme: sta subendo una deformazione direzionale.
La scala non si giudica dall’aspetto del foglio: si controlla confrontando una distanza dichiarata con quella che la carta consegna.
Vale anche la pena di stampare la sola scala di controllo prima della tavola completa. Una prova parziale fa risparmiare carta e rende subito visibile l’errore. Se invece si stampa l’intero disegno e ci si accorge alla fine che Acrobat ha ridotto la pagina, il controllo è tardivo: il danno potenziale riguarda già tutte le pagine.

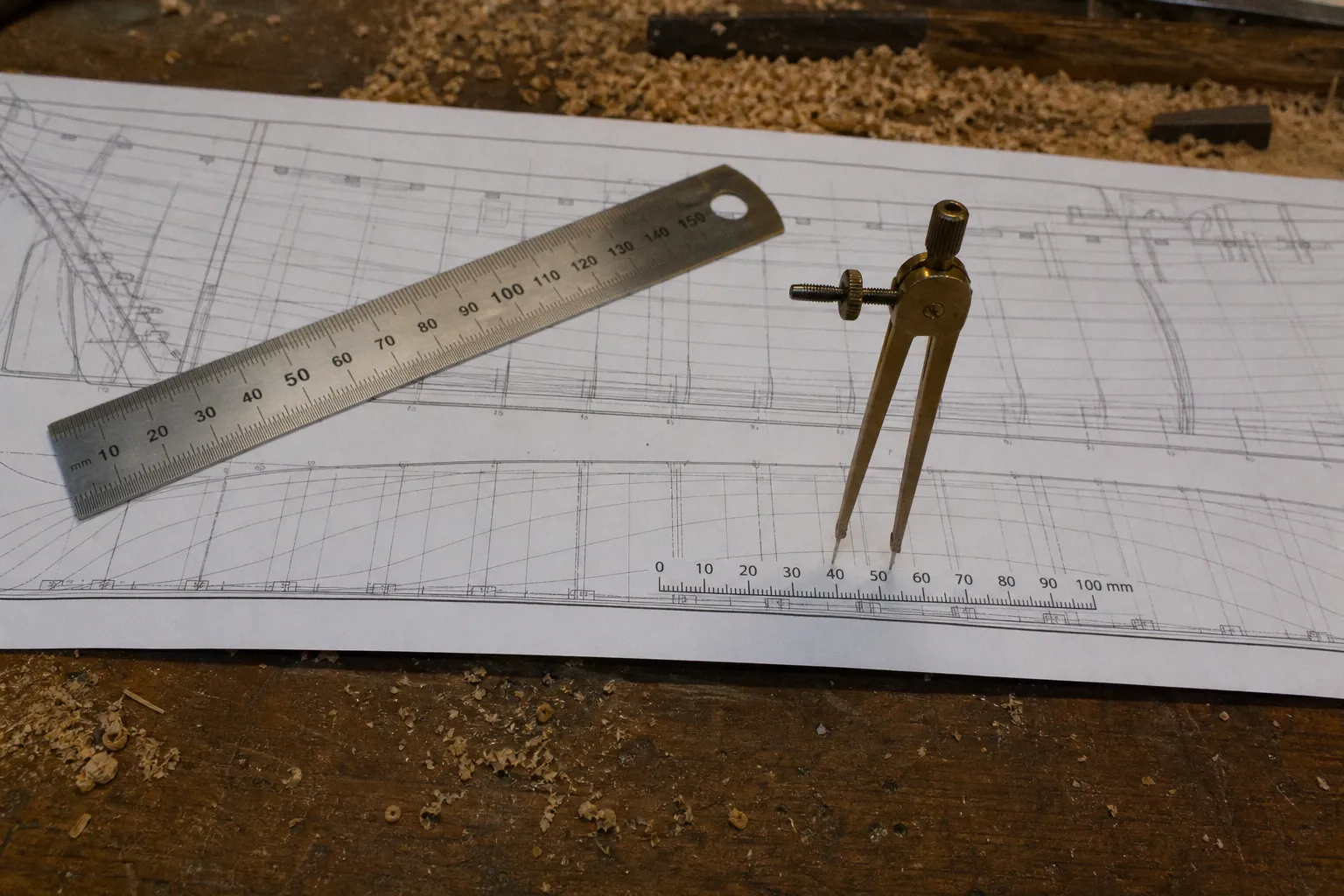

La riga graduata di controllo: il vero banco di prova del disegno
Una buona documentazione tecnica non si limita a mostrare la forma della nave. Inserisce una scala grafica o una riga graduata metrica che sopravvive alla stampa e permette di controllare la corrispondenza fra disegno e realtà. È uno strumento piccolo, ma lavora come un punto di attrito calibrato dentro un sistema meccanico: costringe ogni passaggio successivo a mantenere la misura ricevuta.
La riga graduata va misurata dopo l’uscita dalla stampante, quando l’inchiostro si è stabilizzato e il foglio è rimasto appoggiato su una superficie piana. Il controllo con una riga millimetrata è adatto alle verifiche generali; il calibro offre una lettura più precisa quando la distanza disponibile è breve. In entrambi i casi, l’unità di misura deve essere la stessa: non confrontare millimetri del PDF con centimetri letti sul foglio.
La procedura più rigorosa segue alcuni passaggi:
- misurare l’intera lunghezza della scala, per verificare il rapporto globale;
- controllare alcune suddivisioni, per intercettare una dilatazione o una compressione locale;
- rilevare una direzione parallela al percorso carta e una trasversale, perché una deformazione può non essere uniforme;
- confrontare più pagine della stessa serie, soprattutto se le tavole sono state acquisite o rielaborate in momenti diversi;
- riportare l’esito su un foglio di controllo, senza correggere tacitamente il valore letto.
Se la riga non coincide, non bisogna limitarsi ad allungare il modello con una compensazione scelta a sentimento. Occorre distinguere tre casi.
Il primo è un errore di stampa: Acrobat ha rimpicciolito la pagina. In questo caso il 100% risolve il trasferimento. Il secondo è un errore di scansione o rilievo, prodotto da un originale cartaceo deformato o acquisito con una geometria incerta. La quantità non può essere determinata in anticipo, ma il rischio va tenuto aperto e la misura va interpretata con prudenza. Il terzo è un errore di scala già presente nel PDF: il file è coerente con se stesso, ma dichiara una dimensione che non corrisponde alla nave misurata. Prima di compensare, occorre dunque verificare quale anello della catena abbia ceduto.
La riga graduata serve anche a controllare il supporto trasparente, particolarmente utile quando si sovrappongono linee d’acqua, ordinate e tracciati dei quinti. La trasparenza non corregge la scala: rende soltanto visibili le relazioni geometriche. Se il foglio è stato stampato al 99%, ogni sovrapposizione mostrerà un offset costante; se la deformazione cambia da un’estremità all’altra, la geometria avrà anche una componente angolare.
Un piano con una scala grafica ben costruita permette inoltre di lavorare con strumenti semplici senza sacrificare la precisione. Sul banco da modellismo, dove calibro, righello e matita sono continuamente spostati, la scala di controllo offre un riferimento rapido. La sua presenza evita che una riduzione visivamente gradevole venga scambiata per una scala corretta.
Un foglio può essere perfettamente leggibile e insieme geometricamente inaffidabile: la stampa va verificata per misura, non per apparenza.
La scala di controllo non deve essere tagliata via troppo in fretta. Conservala insieme alla documentazione del modello: permette di ripetere la verifica se una quota viene contestata e dimostra con un riferimento materiale quale sia stata la base di costruzione.
Carta, trasparenze e stabilità dimensionale: il supporto non è neutro
Dopo la scala elettronica entra in gioco la carta. Il supporto non è un semplice sfondo: durante la stampa viene afferrato, messo in trazione, riscaldato, incurvato e poi rilasciato. Ogni materiale reagisce in modo diverso. Una grammatura maggiore può rendere il foglio più rigido e facilitarne l’appoggio sul banco, ma non trasforma automaticamente la stampa in un calibro.
Per i piani di modellismo si possono impiegare carte tecniche ad alta grammatura oppure supporti trasparenti. Questi ultimi risultano particolarmente utili per sovrapporre il tracciato dei quinti, le linee d’acqua e le viste di carpenteria. Nella stampa tecnica sono usati anche transparenti da 95 g/m², scelti per la loro leggerezza e per la possibilità di confrontare più elementi geometrici.
La scelta del supporto deve seguire il lavoro previsto:
| Situazione di lavoro | Supporto più adatto | Controllo da eseguire |
|---|---|---|
| Ritaglio di singole componenti su formati domestici | Carta da disegno adatta alla stampante | Verifica del 100% e misura della scala di controllo |
| Sovrapposizione di linee d’acqua, ordinate e quinti | Supporto trasparente tecnico | Controllo della planarità e della misura prima di sovrapporre i fogli |
| Tavole grandi o unite in serie | Carta ad alta grammatura o supporto tecnico da grande formato | Verifica della direzione di stampa su più punti |
| Plano di carpenteria destinato a essere conservato e consultato | Supporto rigido o semi-rigido, se compatibile con la stampante | Misura iniziale e controllo dopo eventuali operazioni di rifilatura |
Il peso della carta non va interpretato come garanzia assoluta. Due fogli dello stesso grammaggio possono reagire in modo diverso all’umidità, all’inchiostro e alla temperatura. Il coefficiente di dilatazione igrometrica di una carta domestica standard da 80 g/m² non è un valore fisso valido per ogni ambiente; dipende dalle condizioni di conservazione e dal tasso di umidità. È quindi inutile pretendere una correzione percentuale universale.
Ciò che si può controllare è la procedura. Lascia ambientare il supporto nella stanza dove verrà stampato e utilizzato. Evita di portare un foglio freddo o umido direttamente sotto la stampante. Dopo la stampa, appoggialo su una superficie piana e non piegarlo per controllare subito una quota. La planarità non dimostra da sola la correttezza della scala, ma elimina una variabile meccanica evidente.
Anche il verso di alimentazione conta. La stampante trascina il bordo anteriore e può esercitare una trazione diversa fra il centro e i lati. Per questo la stessa riga graduata va letta in più punti. Una riduzione perfettamente uniforme è meno insidiosa di una compressione che aumenta verso il fondo del foglio: nel primo caso il modello nasce proporzionalmente più piccolo; nel secondo le ordinate finiscono anche ruotate l’una rispetto all’altra.
La rifilatura merita un’attenzione particolare. Rifilare un bordo non cambia la scala interna se il taglio è diritto e la quota di riferimento resta intatta. Il pericolo nasce quando si elimina una parte della scala graduata oppure quando il foglio viene tirato da un’estremità per farlo aderire al tavolo. Una tensione applicata a mano può deformare il supporto mentre si riportano le linee sul legno.
Meglio quindi:
- conservare integro almeno un margine con la scala di controllo;
- usare una superficie d’appoggio piana e stabile;
- bloccare il foglio con nastro solo dove la deformazione sia chiaramente controllabile;
- non usare la plastificazione per nascondere una misura già alterata;
- misurare prima di incollare, nastrare o trasferire il piano sul materiale.
La trasparenza, dal canto suo, richiede un supporto pulito e privo di polvere. Un granello sotto il foglio può sollevare una linea, ma non modifica in modo omogeneo la scala. Il vero vantaggio del supporto trasparente è la sovrapposizione: permette di vedere dove una ordinata attraversa il tracciato dei quinti e dove una linea d’acqua si discosta dalla vista laterale.
Quando serve una stampante tecnica di grande formato
La soglia pratica non è data soltanto dal formato A0. Un piano può essere lungo, composto da più pagine o destinato a un montaggio che richiede l’allineamento fra tavole diverse. In tutti questi casi, una normale stampa adattata al foglio introduce variabili che si accumulano pagina dopo pagina.
Le stampanti domestiche non vanno scartate a priori. Possono essere adatte a tavole A4 o A3, a singole sezioni e a documenti che non richiedono una grande lunghezza. Ma la dicitura “A0” non prova, da sola, che l’apparecchio consegni l’intera tavola in un unico foglio senza frammentazione. Prima di acquistare o commissionare una stampa, occorre verificare il formato carta realmente gestito, il percorso dei bordi, l’area stampabile e il modo in cui il programma di stampa tratta le pagine troppo grandi.
Per tavole di grandi dimensioni i centri tecnici utilizzano stampanti a getto d’inchiostro pigmentato, capaci di lavorare su A0 o su rotoli continui. La larghezza di stampa può arrivare a 105 cm, una misura che offre margine per la gestione del lato corto dell’A0 e per la stampa di serie tecniche. Il vantaggio non è soltanto la superficie disponibile: il percorso carta e il sistema di avanzamento sono progettati per sostenere supporti lunghi mantenendo un’alimentazione più regolare.
Il ricorso al centro stampa è particolarmente appropriato quando:
- il piano originale è già un A0 o un rotolo;
- più tavole devono essere confrontate fra loro;
- si lavora su un supporto trasparente da 95 g/m²;
- il PDF possiede una scala metrica o grafica da conservare;
- il modello dipende dall’allineamento fra chiglia, ordinate e tracciato dei quinti;
- una scansione o una deformazione prospettica rende necessario un controllo più accurato.
La consegna del file al centro stampa richiede una specifica precisa. Non basta allegare il PDF: bisogna indicare che la scala deve essere stampata al 100% e che non deve essere applicato alcun adattamento alla pagina. Va inoltre specificato il formato desiderato, il tipo di supporto, l’uso dell’inchiostro pigmentato e la necessità di ricevere la scala di controllo. Se la tavola contiene più pagine, ogni foglio deve essere identificabile e misurabile.
Un ordine ben formulato potrebbe richiedere:
1. stampa del PDF senza ridimensionamento, in scala 1:1;
2. disattivazione dell’adattamento automatico all’area stampabile;
3. impiego di supporto ad alta grammatura o trasparente da 95 g/m²;
4. stampa senza pagine affiancate o frammentate;
5. inserimento o conservazione di una riga graduata millimetrata;
6. controllo di almeno una quota lunga e una quota trasversale;
7. consegna separata di un foglio di prova, se il laboratorio lo prevede.
Quando ritiri le tavole, non accettare il lavoro sulla base della sola stampa visiva. Appoggia il foglio su una superficie piana, individua la riga di controllo, misurane la lunghezza e controlla la direzione di alimentazione. Se la scala coincide, procedi con una seconda verifica su una pagina diversa. Se non coincide, conserva il foglio problematico come testimone: indica che l’errore è avvenuto nella catena di stampa, non nella quota del modello.
Il passaggio decisivo resta la misura. Sul banco, ogni componente deve essere riportato rispettando una gerarchia: prima la linea di base, poi la posizione delle ordinate, quindi il profilo del fasciame e infine i dettagli. Se una quota di controllo è falsa, non conviene compensare distribuendo l’errore nel corso del montaggio. La correzione va cercata a monte, dove la scala è stata generata, trasferita o stampata.
La procedura completa è quindi breve ma rigorosa: dichiarare la scala, stampare in dimensioni effettive, eliminare ogni adattamento automatico, scegliere il supporto adatto, misurare la riga graduata e soltanto allora tagliare. Un modello statico è una macchina tridimensionale costruita da una sequenza di quote. Se il primo segmento della catena viene ridotto, anche il taglio più preciso lavorerà su una forma già alterata.
