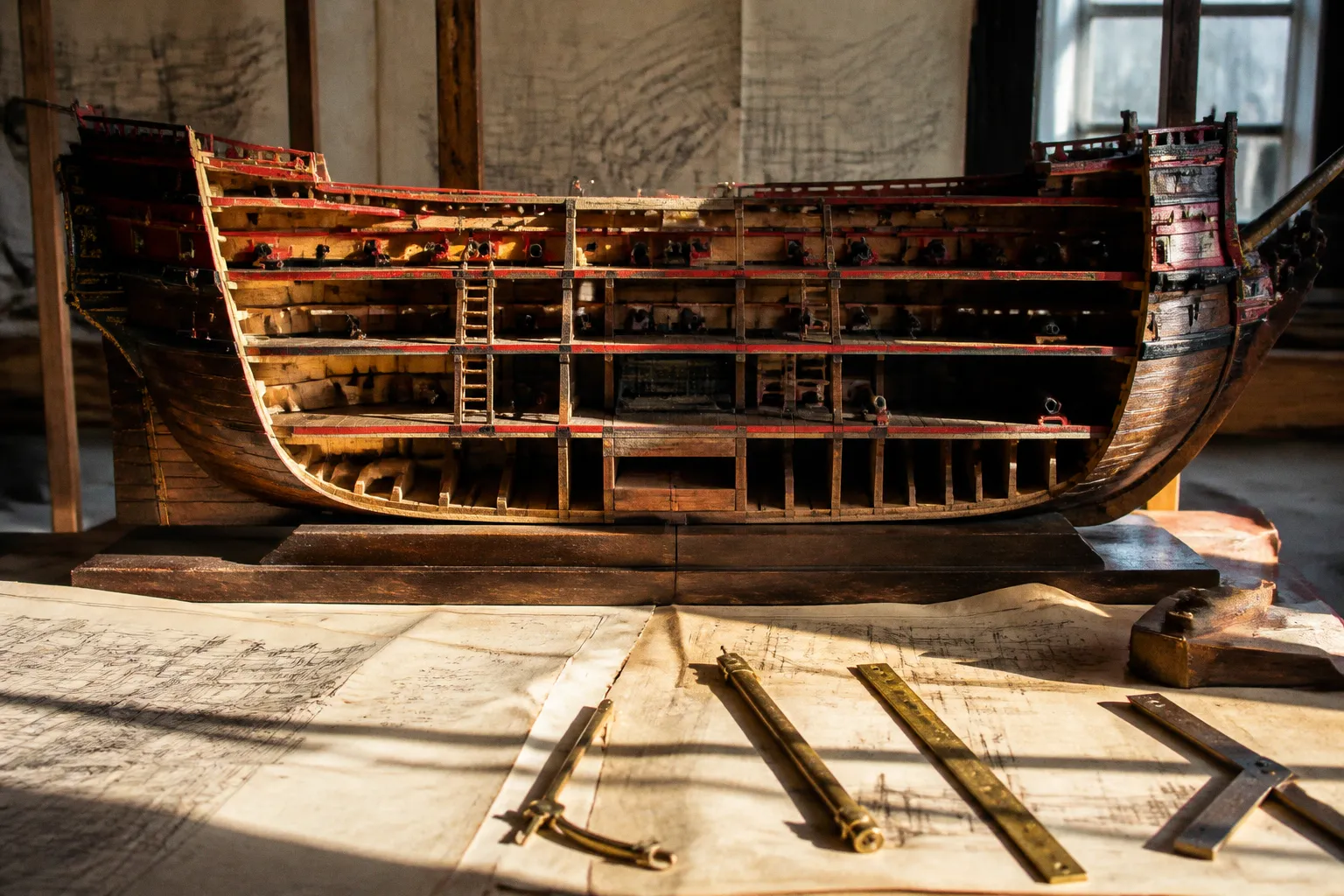

Progetto del Vasa: errore del costruttore o pretese del re?

Non fu una tempesta a sorprendere il galeone svedese, né una manovra azzardata in mare aperto: bastarono alcune raffiche di vento moderate, con i portelli dei cannoni aperti, perché l’acqua entrasse nello scafo e trasformasse il viaggio inaugurale in un disastro.

La domanda sulle cause dell’affondamento del Vasa, ancora oggi al centro del dibattito storico, non si risolve indicando un solo colpevole. Il progetto era ambizioso, la costruzione si svolse sotto pressione e la nave venne modificata mentre i lavori erano già in corso. Il risultato fu uno scafo imponente, armato con 64 cannoni e dotato di due ponti di batteria, ma incapace di sostenere con sufficiente stabilità il peso concentrato nella parte alta.

Per noi modellisti navali questo punto è particolarmente istruttivo. Il Vasa non è soltanto un relitto spettacolare conservato per 333 anni sul fondo del Mar Baltico. È un caso concreto in cui proporzioni, pesi, altezza dell’opera morta e distribuzione della zavorra smettono di essere dati astratti e diventano comportamento fisico dello scafo. Basta osservare il suo progetto per capire quanto rapidamente una scelta ambiziosa possa consumare il margine di sicurezza.

L’ambizione di Gustavo II Adolfo e il progetto del galeone Vasa

Nel gennaio 1625 Gustavo II Adolfo di Svezia firmò il contratto per la costruzione del Vasa con il mastro carpentiere olandese Henrik Hybertsson e il suo socio Arendt de Groote. La nave doveva rappresentare la potenza svedese in un’epoca in cui il controllo del Baltico aveva un peso militare e commerciale decisivo.

Il progetto galeone Vasa prese forma dentro una fase di forte trasformazione dell’architettura navale. Le navi da guerra non erano più soltanto grandi piattaforme per il trasporto di uomini e artiglieria: dovevano portare cannoni più numerosi, disporre di batterie sovrapposte e offrire una presenza visiva imponente. Ogni nuova esigenza aggiungeva però massa, altezza e complessità.

Il Vasa aveva uno scafo lungo 69 metri, largo 11,7 metri, con un pescaggio di 4,8 metri. L’altezza complessiva, dalla chiglia alla cima dell’albero maestro, arrivava a 52,5 metri. Allestita, la nave raggiungeva un dislocamento di circa 1.200 tonnellate. Sono numeri che, considerati insieme, raccontano già una parte della storia: non abbiamo davanti un semplice scafo sovradimensionato in senso generico, ma una nave con una grande opera morta e un armamento importante distribuito su due ponti di batteria.

La difficoltà non nasceva dal fatto che il Vasa fosse privo di zavorra. Sul fondo dello scafo vennero stivate 120 tonnellate di pietre. Il problema era che quella massa non bastava a compensare il peso collocato più in alto, tra strutture, ponti, sovrastrutture e artiglierie. La zavorra lavora davvero soltanto quando riesce a tenere basso il centro di gravità dell’insieme; se il peso superiore cresce oltre il margine previsto, aggiungere materiale sul fondo non risolve automaticamente la situazione.

Durante la costruzione intervennero inoltre modifiche rispetto all’impostazione originaria. L’aggiunta di un secondo ponte di cannoni rese la nave più potente sulla carta, ma introdusse un carico considerevole in una zona elevata. In termini pratici, il Vasa portava una quantità di potenza che lo scafo e la zavorra non riuscivano a governare con sufficiente elasticità.

Il Vasa non affondò perché mancava ogni forma di controllo: affondò perché i segnali disponibili non furono abbastanza forti da fermare un progetto ormai diventato difficile da correggere.

Quando si osserva un modello del Vasa, la tentazione è lasciarsi guidare dalla ricchezza delle decorazioni e dalla verticalità delle sovrastrutture. Ma proprio quella parte alta, così evidente e affascinante, deve essere letta come una massa che influisce sul comportamento dell’intero scafo. Nel restauro e nella ricostruzione storica impariamo presto che ogni elemento aggiunto sopra il ponte chiede una risposta sotto la linea di galleggiamento. Un parapetto, una batteria, un’impavesata o una struttura ornamentale non sono mai soltanto dettagli estetici.

Due ponti di batteria e un equilibrio troppo stretto

L’architettura navale del XVII secolo si basava in larga misura sull’esperienza di cantiere, sulle proporzioni tramandate e sulla capacità dei maestri d’ascia di leggere il legno e il comportamento della nave. Non disponiamo, per il Vasa, di un sistema completo di calcoli teorici paragonabile ai metodi moderni. Questo non significa che i costruttori lavorassero senza conoscenze: significa che molte decisioni venivano prese attraverso regole pratiche, confronti con navi precedenti e adattamenti maturati durante i lavori.

La costruzione tradizionale aveva una grande forza: permetteva di correggere, adattare, seguire la venatura e reagire alle caratteristiche reali del materiale. Aveva però anche una vulnerabilità. Quando il progetto cambiava in modo sostanziale, l’esperienza precedente poteva non bastare a prevedere l’effetto combinato di tutti i nuovi pesi.

Nel caso del Vasa, il passaggio a una nave con due ponti di batteria modificò la relazione tra scafo, artiglieria e zavorra. I 64 cannoni in bronzo, distribuiti prevalentemente sui due ponti, non erano un semplice incremento numerico. Ognuno di essi comportava peso, supporti, rinculo e aperture nella fiancata. Le bocche da fuoco più basse potevano contribuire alla stabilità relativa della nave, ma il loro numero complessivo e la presenza della batteria superiore rendevano l’insieme molto più esigente.

Possiamo riassumere il confronto tra le due esigenze in questo modo:

La stabilità di un veliero non dipende quindi da un unico dato, come la larghezza dello scafo. Una nave larga può comunque reagire male se il peso è collocato troppo in alto o se l’altezza dell’opera morta aumenta oltre quanto previsto. Anche il pescaggio racconta soltanto una parte della storia: dice quanto lo scafo entra nell’acqua, ma non descrive da solo come la nave reagirà a una raffica laterale.

Quando una raffica inclina lo scafo, la nave può sviluppare una spinta di raddrizzamento. Questa risposta dipende dalla forma immersa e dalla posizione relativa dei pesi. Se il progetto conserva un buon margine, la nave si inclina e torna verso la posizione iniziale. Se invece il centro di gravità è troppo alto, il raddrizzamento diventa debole e l’inclinazione può proseguire. Nel Vasa la prima raffica provocò un’inclinazione, ma fu la seconda a portarlo oltre il limite: l’acqua entrò dai portelli aperti dei cannoni e il problema di stabilità si trasformò immediatamente in allagamento.

Qui troviamo uno degli errori costruttivi del Vasa più spesso semplificati. Non si trattò soltanto di aver costruito una nave troppo alta o di aver caricato troppi cannoni. Il rischio nacque dall’interazione tra più fattori: le modifiche al progetto, la distribuzione dei pesi, la zavorra disponibile e la necessità di consegnare la nave in tempi rapidi.

Il test dei 30 marinai: un segnale fisico impossibile da ignorare

Prima del varo venne eseguito un test di stabilità con 30 marinai. Gli uomini correvano da un lato all’altro del ponte per provocare il rollio e verificare come reagisse lo scafo. La prova dovette essere interrotta perché la nave si muoveva in modo pericoloso.

Per noi che lavoriamo su un modello, il principio è immediatamente comprensibile. Se appoggiamo una struttura pesante su una base stretta e la spingiamo lateralmente, non ci interessa soltanto quanto è robusto il materiale: osserviamo come si distribuisce il peso e quanto rapidamente il sistema recupera l’equilibrio. Su una nave reale, naturalmente, le masse sono enormi e le forze molto più complesse, ma il segnale fondamentale è lo stesso: il movimento osservato durante una prova rivela un comportamento che nessun disegno può nascondere.

Il test del Vasa non fu un controllo teorico rimasto sulla carta. Fu una dimostrazione concreta. La nave si muoveva troppo. Il suo rollio non era una sensazione vaga, ma una risposta dell’intero scafo a una sollecitazione relativamente semplice. La prova venne interrotta, ma i preparativi continuarono anche a causa delle pressioni del re, che voleva accelerare i tempi.

È questo il passaggio in cui la responsabilità politica entra nella storia tecnica della nave. I costruttori potevano difendere il proprio operato sostenendo di aver realizzato il Vasa secondo le specifiche e il disegno approvati da Gustavo II Adolfo. Eppure il test aveva già mostrato che il risultato finale non si comportava come una nave sufficientemente stabile.

Non serve giudicare con gli occhi di oggi ogni decisione del cantiere. Nel XVII secolo il margine di intervento, una volta completati scafo e sovrastrutture, era limitato. Aggiungere molta altra zavorra poteva compromettere il pescaggio, la manovrabilità o la distanza tra i portelli dei cannoni e la superficie dell’acqua. Ridurre l’altezza delle sovrastrutture o eliminare un ponte di batteria avrebbe significato ammettere che l’obiettivo iniziale non era stato raggiunto. Sono correzioni possibili soltanto se qualcuno accetta di fermare il progetto e di rinunciare a una parte dell’ambizione.

Da questo punto di vista, il test dei 30 marinai è il centro del caso Vasa. Non perché dimostri da solo ogni dettaglio della progettazione, ma perché mostra che il problema era già percepibile prima della partenza.

Cosa avrebbe potuto cambiare il risultato?

Le soluzioni teoricamente disponibili erano diverse, ma nessuna semplice:

1. Ridurre il peso nella parte alta, intervenendo sulle sovrastrutture o sull’allestimento. Sarebbe stata la correzione più diretta, ma anche quella più difficile da accettare politicamente e militarmente.

2. Rivedere l’armamento, soprattutto il peso concentrato sui ponti di batteria. Il Vasa era stato concepito come una nave fortemente armata; diminuire il numero o la disposizione dei cannoni avrebbe ridotto la potenza desiderata.

3. Aumentare la zavorra, soluzione intuitiva ma non illimitata. Le 120 tonnellate di pietre già presenti indicano che il cantiere aveva cercato di abbassare il baricentro. Il problema era la relazione tra quella massa e le proporzioni finali della nave.

4. Ritardare il varo, per studiare meglio il comportamento dello scafo e valutare modifiche più profonde. Questa possibilità si scontrava con le pressioni per rispettare i tempi.

5. Accettare un progetto meno ambizioso, rinunciando a una parte dell’immagine di potenza che il Vasa doveva rappresentare. È spesso la soluzione più efficace sul piano tecnico e la più difficile sul piano umano.

Gli errori di progetto non sono sempre il risultato di una singola svista. A volte nascono quando ogni decisione, considerata separatamente, sembra difendibile: più cannoni, più altezza, più presenza, più capacità militare. Il problema emerge nel momento in cui tutti questi incrementi vengono sommati sullo stesso scafo.

Il 10 agosto 1628: la dinamica dell’affondamento

Il Vasa salpò il 10 agosto 1628 per il suo viaggio inaugurale. Il porto di Stoccolma era calmo e non si verificò una tempesta. Dopo aver percorso circa 1.300 metri, una raffica di vento inclinò la nave. Il Vasa riuscì a reagire alla prima sollecitazione, ma una seconda raffica lo portò a un’inclinazione tale da far entrare l’acqua dai portelli aperti dei cannoni.

A quel punto la sequenza fisica divenne rapidissima. L’acqua che entrava nello scafo aumentava il peso nella parte bassa, ma non nel modo controllato con cui lavora una zavorra sistemata correttamente. L’allagamento modificava progressivamente l’equilibrio, riduceva la capacità di raddrizzamento e rendeva ogni nuova inclinazione più pericolosa. I portelli aperti, collocati lungo la fiancata, trasformavano una forte inclinazione in una vera via d’acqua.

È essenziale non confondere il Vasa con un relitto affondato in condizioni estreme. Non fu una battaglia, non fu una tempesta e non fu il cedimento provocato da un lungo viaggio in mare aperto. La nave fallì in acque portuali calme, sottoposta a raffiche moderate. Proprio per questo il naufragio è così eloquente: il margine di stabilità era talmente ridotto che una condizione ordinaria bastò a superarlo.

Il numero delle vittime viene stimato tra circa 30 e 40 persone secondo i dati raccolti nella documentazione disponibile, mentre altre ricostruzioni mantengono una forchetta più ampia. A bordo si trovavano tra 130 e 150 persone tra passeggeri ed equipaggio. Non è necessario fissare una cifra unica per comprendere la gravità dell’evento: il Vasa affondò durante la sua prima uscita, quando avrebbe dovuto dimostrare il valore del programma navale svedese.

La posizione dei portelli dei cannoni fu decisiva, ma non va considerata la causa originaria. Se lo scafo avesse mantenuto un comportamento stabile, una raffica laterale non avrebbe necessariamente prodotto un’inclinazione sufficiente a far entrare acqua. I portelli aperti furono il punto attraverso cui il problema divenne irreversibile; la fragilità era già nella combinazione tra altezza, peso e stabilità.

Per questa ragione, quando parliamo di causa affondamento Vasa nel dibattito storico, dobbiamo distinguere almeno tre livelli:

• La causa immediata: l’ingresso dell’acqua dai portelli dei cannoni dopo l’inclinazione provocata dalle raffiche.
• La causa tecnica: una stabilità insufficiente rispetto alla configurazione finale dello scafo, dell’armamento e delle sovrastrutture.
• La causa organizzativa: la prosecuzione dei preparativi nonostante il test di stabilità fallito e le pressioni per accelerare la consegna.

Questi tre livelli non si escludono. Anzi, soltanto insieme spiegano perché una nave apparentemente completa e armata poté affondare quasi subito.

Il vento fu l’innesco, i portelli furono la via d’acqua, ma il problema era stato costruito molto prima della partenza.

Costruttori o re? Una responsabilità condivisa

Dopo il naufragio venne aperta un’inchiesta giudiziaria. Arendt de Groote e Hein Jakobsson, che aveva assunto la direzione dei lavori dopo la malattia e la morte di Henrik Hybertsson nel 1627, si difesero sostenendo che la nave era stata costruita secondo le specifiche e il disegno approvati dal re.

Henrik Hybertsson, infatti, non era presente al momento del naufragio: era morto circa un anno prima, dopo essersi ammalato durante la costruzione. La direzione era passata al suo assistente Hein Jakobsson, che si trovò a portare avanti un progetto già segnato da modifiche, aspettative militari e pressioni sui tempi.

L’inchiesta non portò alla condanna di nessuno. Non venne formalmente incriminato o condannato Gustavo II Adolfo, e non furono condannati neppure i costruttori. Questo esito non cancella le responsabilità tecniche e decisionali; ci dice piuttosto quanto fosse difficile attribuire il naufragio a una sola persona in un sistema in cui il progetto, le modifiche e l’autorità politica erano strettamente intrecciati.

Se separiamo artificialmente il lavoro del cantiere dalle richieste del sovrano, perdiamo il punto. Un costruttore poteva avere il compito di tradurre le specifiche in legno, ma il contenuto delle specifiche dipendeva dagli obiettivi imposti dall’alto. Il re, d’altra parte, poteva pretendere una nave più potente, ma la realizzazione concreta dipendeva dalle conoscenze e dai limiti del cantiere.

Il Vasa è quindi un esempio di responsabilità condivisa, non una storia semplice di incompetenza. Il progetto venne spinto verso una configurazione più ambiziosa; il cantiere accettò o non riuscì a correggere l’aumento dei pesi; il test di stabilità offrì un avvertimento chiaro; la pressione sui tempi impedì di trasformare quell’avvertimento in una revisione completa.

La domanda iniziale — errore del costruttore o pretese del re? — contiene dunque una contrapposizione troppo rigida. Le pretese del re contribuirono a creare il problema, ma la costruzione avrebbe dovuto renderlo visibile prima del varo. La responsabilità tecnica non scompare perché il progetto era stato approvato; la responsabilità decisionale non scompare perché il lavoro materiale venne eseguito in cantiere.

Il relitto e ciò che insegna l’archeologia subacquea del Vasa

Il Vasa rimase conservato sul fondo del Mar Baltico per 333 anni, fino al recupero riuscito nel 1961. Questa lunga permanenza ha trasformato il relitto in una fonte eccezionale per la storia della marineria d’epoca e per l’archeologia subacquea del Vasa.

Per gli studiosi, il relitto consente di osservare la nave non soltanto attraverso disegni e descrizioni, ma nella sua materia: il legno, le giunzioni, le fiancate, i ponti, la disposizione degli elementi. Per noi modellisti questa differenza è fondamentale. Un piano di costruzione può indicare linee e dimensioni; il relitto mostra come quelle linee furono effettivamente tradotte in travi, fasciame, aperture e strutture sovrapposte.

La conservazione del Vasa ha reso possibile anche una lettura più precisa del rapporto tra il progetto ideale e l’esecuzione reale. Nella ricostruzione storica navale non basta riprodurre una sagoma riconoscibile. Bisogna capire quali parti appartengano al disegno originario, quali siano state modificate in corso d’opera e quali conseguenze abbiano avuto sul comportamento complessivo della nave.

Questo vale soprattutto per le sovrastrutture. Nel modello, la tentazione è spesso quella di procedere dal basso verso l’alto senza fermarsi a considerare la distribuzione delle masse. Si costruisce lo scafo, si aggiungono i ponti, poi le sovrastrutture, i cannoni e gli elementi decorativi. Nel Vasa, invece, ogni passaggio dovrebbe riportarci alla stessa domanda: dove si concentra il peso?

Anche un modello statico, pur non dovendo navigare, beneficia di questo modo di osservare. Una struttura alta e pesante richiede un fissaggio più accurato; un ponte di batteria deve essere sostenuto senza deformare le fiancate; la sottigliezza del fasciame deve restare coerente con le proporzioni del progetto. Se il legno mostra una venatura debole o una porosità irregolare, la colla e il mordente non possono compensare una scelta strutturale sbagliata. La materia conserva memoria degli errori: una torsione introdotta presto riaffiora più avanti, quando montiamo il ponte o allineiamo l’alberatura.

Ricostruire il Vasa senza semplificarlo

Un modello fedele del Vasa non dovrebbe limitarsi a ripetere l’immagine della nave decorata e armata. Dovrebbe restituire anche la tensione tra potenza e stabilità che caratterizzava il progetto.

Nel lavoro pratico conviene procedere con alcune attenzioni:

• Leggere le sezioni dello scafo prima delle fiancate, perché la larghezza massima e la forma del fondo spiegano più della vista laterale il modo in cui la nave sostiene i pesi.
• Separare il peso visivo dal peso reale, soprattutto nelle sovrastrutture. Una decorazione minuta può essere leggera, mentre un ponte spesso o una batteria completa può alterare sensibilmente l’equilibrio del modello.
• Controllare la posizione dei ponti di batteria, mantenendo allineamenti e altezze coerenti con la documentazione storica.
• Non confondere la zavorra con una soluzione universale. Nel modello possiamo usare un rinforzo interno per dare stabilità all’insieme, ma non dobbiamo trasformare questa scelta in una correzione che falsifichi lo scafo.
• Lasciare che il legno lavori senza forzarlo, soprattutto nelle curvature della prua e nelle parti sottili della poppa. La flessibilità del listello, l’umidità e il mordente della colla contano quanto la precisione della misura.
• Documentare le modifiche, distinguendo ciò che proviene dai piani da ciò che scegliamo di adattare per ragioni costruttive. È un’abitudine semplice, ma protegge la fedeltà storica.

La lezione del Vasa non è che ogni modifica sia pericolosa. I grandi cantieri hanno sempre adattato il progetto alla materia, agli strumenti e alle necessità del momento. La lezione è che una modifica diventa critica quando non viene più valutata nel rapporto con l’intero scafo.

Una risposta meno comoda, ma più corretta

Il Vasa affondò perché era instabile nella configurazione con cui venne varato, ma questa frase, da sola, non basta. Dobbiamo chiederci perché quella configurazione venne accettata, perché il secondo ponte di cannoni fu integrato senza un adeguamento sufficiente dell’insieme e perché il test dei 30 marinai non portò a una sospensione dei preparativi.

Il progetto aveva una logica militare. Gustavo II Adolfo voleva una nave potente, capace di rappresentare la forza svedese. I costruttori lavoravano entro le conoscenze e i metodi del loro tempo, mentre la nave cambiava durante la costruzione. La zavorra era presente, ma non adeguata alle proporzioni finali. Il test dimostrò il pericolo. La pressione per accelerare i tempi impedì di affrontarlo fino in fondo.

Per questo il più convincente tra gli errori costruttivi del Vasa non è una singola tavola tagliata male o un calcolo dimenticato. È la mancata integrazione tra progetto e verifica. La nave venne pensata come un insieme di requisiti — dimensioni, armamento, altezza, prestigio — ma non venne riportata con sufficiente decisione al suo comportamento reale.

Nel nostro banco da lavoro questo principio è più vicino di quanto sembri. Quando un listello si spezza a prua, raramente la causa è soltanto la durezza del noce. Possiamo aver forzato la curvatura, scelto una sezione troppo spessa, applicato calore in modo irregolare o ignorato la direzione della venatura. Allo stesso modo, il Vasa non fu vittima di un solo difetto: fu il risultato di molte scelte che, sommate, lasciarono allo scafo troppo poco margine.

La risposta più onesta alla domanda iniziale è dunque questa: il Vasa affondò per un errore progettuale e costruttivo aggravato dalle pretese del re e dalla pressione sui tempi. Non è necessario scegliere una sola responsabilità. Anzi, proprio la loro sovrapposizione spiega perché nessuno venne condannato e perché il relitto continua a essere studiato.

Quando ricostruiamo il Vasa, teniamo vicino ai piani anche questa consapevolezza: una nave storica non è soltanto la somma delle sue forme. È il risultato di compromessi, correzioni mancate, materiali disponibili e decisioni prese sotto pressione. Il consiglio, alla fine, è semplice: prima di aggiungere l’ultimo dettaglio in alto, torniamo sempre a guardare ciò che sostiene tutto il resto. Lo scafo parla attraverso la sua venatura, la sua flessibilità e il suo equilibrio. Imparare ad ascoltarlo è il modo più concreto per restituire al modello la verità della nave.
