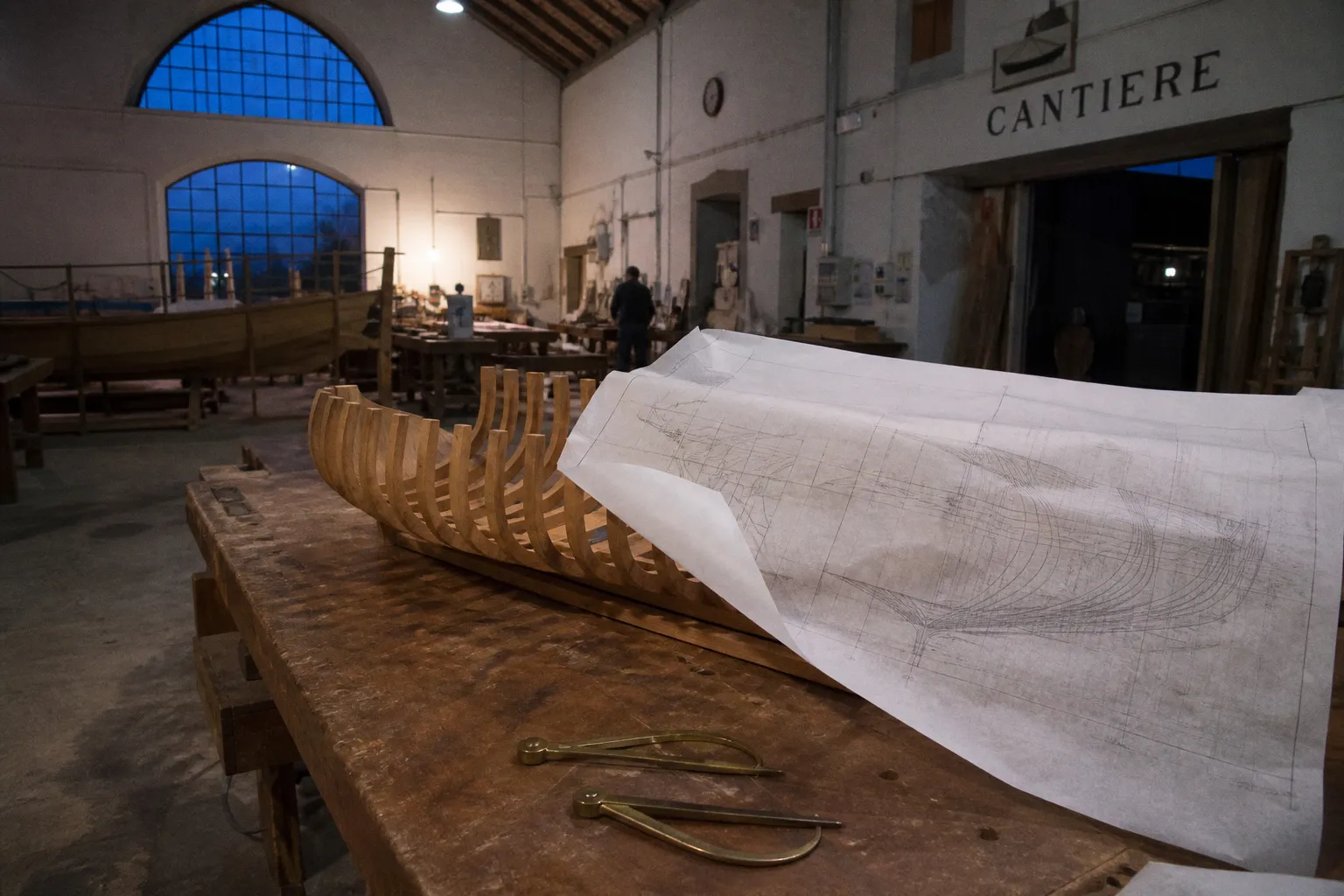

Rilievi di navi storiche: dal relitto al disegno tecnico

Prima della matita viene il rilievo: la misura paziente delle curvature, degli spessori, delle deformazioni e dei rapporti tra le parti. Senza questa fase, anche il piano di costruzione più elegante rischia di essere soltanto una bella ipotesi.

Nel modellismo navale, i rilievi di navi storiche sono il passaggio che permette di trasformare una materia irregolare — legno spezzato, ordinate deformate, tavole mancanti, reperti coperti da sedimenti — in un sistema leggibile di linee. Da quelle linee nascono il profilo longitudinale, il piano delle ordinate e il piano delle linee d’acqua: le tre viste ortogonali che ci consentono di controllare uno scafo prima ancora di tagliare la prima tavoletta.

Noi modellisti lo sappiamo bene: un listello può essere piegato con cura e incollato senza una goccia di colla in eccesso, ma se l’ordinata di riferimento è sbagliata di pochi millimetri, tutta la fiancata porterà quell’errore fino al capodibanda.

Il rilievo è il vero inizio del piano di costruzione

Un relitto non si presenta come un disegno già pronto per essere copiato. La struttura è spesso incompleta, le parti sono fuori posizione e il legno ha subito ritiri, rigonfiamenti o deformazioni dovute all’acqua e alla pressione del terreno. Anche quando la conservazione è buona, ciò che vediamo non coincide necessariamente con la forma originaria dello scafo.

Per questo il rilievo deve distinguere con attenzione tre elementi:

• la geometria conservata, cioè ciò che il reperto mostra concretamente;
• la deformazione, prodotta dal tempo, dal peso o dalle condizioni di giacitura;
• la ricostruzione interpretativa, necessaria per colmare lacune e restituire la forma della nave.

Confondere questi tre livelli porta a un piano poco affidabile. Una tavola incurvata non va raddrizzata sul foglio senza prima capire se quella curvatura appartenga alla costruzione originaria oppure sia il risultato di una compressione. Allo stesso modo, la distanza tra due frammenti non può essere considerata automaticamente la distanza originale tra le parti: il relitto può essersi aperto, chiuso o spostato durante il cedimento.

Il rilievo tradizionale parte spesso da una griglia di riferimento. Su questa si registrano le coordinate dei punti caratteristici: estremità delle tavole, spigoli, giunzioni, chiodature, cambi di sezione e linee di contatto. Nel caso di componenti molto deformati, si procede per porzioni, rilevando ogni frammento separatamente e annotando il suo orientamento.

Una tecnica documentata per il relitto romano della Iulia Felix, scoperto a Grado nel 1986, prevedeva il disegno iniziale di ogni frammento in scala reale, 1:1, su film di poliestere inestensibile. Il materiale veniva poi ridotto in scala 1:10 e assemblato in un modello tridimensionale di cartoncino. È un procedimento apparentemente lento, ma possiede un vantaggio decisivo: conserva la forma del reperto prima che intervenga qualsiasi ricostruzione.

Il poliestere inestensibile non è un dettaglio secondario. Un supporto che si allunga o si ritira modifica le proporzioni e trasforma un errore materiale in un errore geometrico. Quando lavoriamo su piani destinati a ricostruzioni in scala ridotta, la stabilità del supporto è parte integrante della precisione.

Un disegno affidabile non nasce dal tratto più sicuro, ma dalla misura più onesta: ciò che non sappiamo deve restare riconoscibile nel piano.

Dalla frammentazione alla forma dello scafo

Una volta raccolti i dati, il problema diventa ricomporre una continuità. Le tavole superstiti devono essere messe in relazione con la chiglia, con i madieri, con i quinti e con le altre strutture ancora leggibili. Qui la competenza non consiste nel riempire ogni vuoto a ogni costo, ma nel capire quali indizi abbiano davvero valore geometrico.

Le giunzioni possono indicare la direzione della costruzione. La sequenza delle tavole può suggerire l’andamento delle linee d’acqua. Una serie di fori o di incastri può restituire l’interasse delle ordinate. Persino la venatura del legno, quando è ben conservata, aiuta a comprendere il verso di posa e la flessibilità richiesta a un elemento.

Nel nostro lavoro conviene procedere con più disegni sovrapposti, non con una sola tavola definitiva:

1. Disegno dello stato di conservazione, nel quale riportiamo esattamente i frammenti come sono stati rilevati.

2. Disegno di ricomposizione, dove le parti vengono riallineate secondo i riferimenti strutturali.

3. Disegno interpretativo, che completa le porzioni mancanti e propone la geometria dello scafo.

4. Piano di costruzione, adattato alla scala del modello e corredato da ordinate, linee d’acqua e profilo.

Questa separazione ci protegge da una tentazione comune: cancellare troppo presto le incertezze. Nel disegno tecnico finale non tutte le linee hanno lo stesso grado di certezza. Alcune derivano direttamente da una misura; altre sono ricavate per continuità; altre ancora rappresentano una soluzione plausibile tra più possibilità.

Per un modello statico fedele, questa differenza dovrebbe rimanere documentata. Non serve appesantire il foglio con formule incomprensibili, ma è utile indicare con segni diversi le parti rilevate, ricostruite e ipotetiche. Quando, mesi dopo, torniamo sul progetto per correggere un’ordinata o confrontarla con una fotografia, sappiamo da dove nasce quella linea.

Fotogrammetria e laser scanner: la precisione non sostituisce l’interpretazione

Le tecnologie digitali hanno cambiato il modo di rilevare relitti e imbarcazioni storiche. La fotogrammetria permette di ricavare una superficie tridimensionale da una grande quantità di immagini sovrapposte. Il laser scanner registra invece la posizione di una moltitudine di punti nello spazio, costruendo una nuvola dalla quale è possibile ottenere superfici, sezioni e modelli tridimensionali.

Nei rilievi subacquei, la fotogrammetria digitale e la scansione laser possono arrivare a margini di errore intorno a 1 centimetro, una precisione preziosa quando si devono documentare strutture estese o frammenti difficili da avvicinare. Il dato digitale consente inoltre di osservare il reperto da più punti di vista senza manipolarlo e di conservare una copia geometrica consultabile anche dopo la rimozione o il deterioramento dei materiali.

Ma una nuvola di punti non è ancora un piano di costruzione. È una raccolta molto precisa di coordinate, non una spiegazione della nave. Per trasformarla in disegno dobbiamo scegliere:

• quali superfici appartengano realmente allo scafo;
• quali deformazioni debbano essere corrette;
• dove collocare le sezioni trasversali;
• come raccordare le porzioni mancanti;
• quali elementi siano strutturali e quali derivino dal cedimento del relitto.

La fotogrammetria, inoltre, dipende dalla qualità delle immagini. In ambiente subacqueo la luce cambia, la sospensione dei sedimenti riduce il contrasto e le superfici uniformi offrono pochi punti utili per il riconoscimento. Le fotografie devono quindi essere numerose, sovrapposte e scattate con una geometria controllata. Una sequenza casuale può produrre un modello visivamente convincente ma geometricamente fragile.

Il laser scanner offre un’altra forma di precisione, soprattutto su superfici complesse e su reperti che presentano molti dettagli minuti. Tuttavia, anche il rilievo laser deve essere interpretato in rapporto alla materia. Una superficie coperta da incrostazioni non coincide con la superficie originaria del legno. Una nube di punti può registrare con estrema accuratezza proprio ciò che non ci interessa conservare: sedimento, concrezioni, rotture recenti.

Per questo il rilievo manuale non è stato cancellato dalle tecnologie digitali. Il contatto diretto permette di valutare consistenza, porosità, attrito, spessore e continuità della fibra. Il calibro, la sagoma e il disegno su supporto stabile restano strumenti indispensabili, soprattutto quando dobbiamo decidere quale forma restituire e non soltanto quale forma misurare.

Dal modello tridimensionale alle sezioni

Il passaggio più delicato è estrarre dal modello digitale una serie di sezioni utilizzabili. Le ordinate non devono essere distribuite soltanto a intervalli regolari: vanno collocate nei punti in cui la forma cambia, in corrispondenza di una rastrematura, di una variazione dell’angolo o di una particolare soluzione costruttiva.

Una sezione troppo distante da quella precedente nasconde l’andamento reale della carena. Una sezione troppo ravvicinata, invece, può duplicare informazioni senza aggiungere controllo. Nel modellismo in scala ridotta dobbiamo poi considerare lo spessore del materiale: una differenza minima nel disegno può diventare un gradino visibile quando le ordinate vengono ritagliate e rivestite.

Il piano dovrebbe essere verificato sempre nelle tre viste principali:

Quando una linea appare corretta in una vista ma si rompe nelle altre due, non dobbiamo correggere a intuito. È meglio tornare al punto di origine, verificare la coordinata e capire se il problema nasce dal rilievo, dalla deformazione corretta male o dalla ricostruzione.

Le linee d’acqua e il corpo delle ordinate

Nel piano di costruzione, il corpo delle ordinate mostra la nave vista frontalmente e posteriormente attraverso le sue sezioni trasversali. Il piano delle linee d’acqua, invece, raccoglie le sezioni orizzontali dello scafo a diverse altezze. Il profilo longitudinale mette in relazione queste informazioni con la chiglia, il ponte e le estremità.

Nessuna delle tre viste è sufficiente da sola. Se osserviamo soltanto le ordinate, possiamo ottenere sezioni singolarmente corrette ma disposte lungo uno scafo che non sviluppa una curva continua. Se lavoriamo soltanto sulle linee d’acqua, rischiamo di perdere il rapporto tra la carena e la struttura interna. Il profilo, infine, non descrive la pienezza dello scafo e non può sostituire il controllo trasversale.

Nel disegno delle linee d’acqua cerchiamo soprattutto la continuità. Le curve devono scorrere senza improvvisi cambi di direzione, ma senza essere rese artificialmente lisce. Una nave storica non è un oggetto astratto costruito con superfici matematiche perfette: possiede tolleranze, adattamenti e irregolarità nate dalla costruzione reale. Il nostro compito non è levigare ogni carattere fino a cancellarlo, ma distinguere l’irregolarità costruttiva dall’errore di restituzione.

Il mezzo modello ligneo a tavolette sovrapposte è un esempio concreto di questo ragionamento. Nella ricostruzione del trabaccolo Marin Faliero, ogni tavoletta rappresenta una specifica linea d’acqua. Sovrapponendo le tavolette si ottiene una forma tridimensionale che rende immediatamente visibili i raccordi tra prua, centro nave e poppa.

Per noi modellisti il mezzo modello è anche uno strumento di verifica tattile. Il disegno mostra il percorso della linea; il legno ci restituisce la continuità sotto le dita. Passando il polpastrello sulla superficie si percepisce un avvallamento che magari sulla carta sembrava trascurabile. La luce radente fa il resto: mette in evidenza una torsione, una tavola fuori registro, una variazione di pendenza.

Questo controllo materico è particolarmente utile quando la documentazione è incompleta. Se più soluzioni grafiche sembrano plausibili, una piccola forma tridimensionale ci permette di confrontarle non solo con la logica delle linee, ma anche con la possibilità costruttiva. Una curva troppo stretta può essere teoricamente disegnabile, ma incompatibile con la flessibilità del tavolato e con il modo in cui le tavole potevano essere piegate e fissate.

Le linee d’acqua devono essere scorrevoli sulla carta, ma anche credibili nel legno: il modello ci dice subito quando una curva non ha più mordente.

Quando mancano i disegni originali: formule, manoscritti e prudenza

Per molte imbarcazioni antiche non possediamo disegni tecnici originali nel senso moderno del termine. Prima del XVIII secolo la progettazione navale si basava spesso su formule empiriche, proporzioni tramandate nella pratica e conoscenze custodite nei cantieri. Il disegno poteva servire durante la costruzione, ma non sempre veniva conservato come documento completo e autonomo.

Questo è particolarmente evidente nel caso delle galee veneziane. I disegni tecnici originali sono rari e, quando compaiono, appartengono a una fase in cui le galee erano ormai prossime all’estinzione. Per ricostruire le proporzioni, gli studiosi devono quindi confrontare i manoscritti storici superstiti, circa quindici, che conservano formule dimensionali note come raxon.

Le raxon non sono un piano pronto da stampare. Sono istruzioni e rapporti che devono essere interpretati nel contesto della costruzione navale cui appartengono. Una proporzione può riferirsi a una determinata tipologia, a una specifica funzione della nave o a un sistema di misurazione non perfettamente sovrapponibile ai nostri. Trasferirla direttamente in scala senza verifiche produce un modello apparentemente documentato, ma non necessariamente fedele.

Il lavoro serio procede per confronto:

• si esaminano le formule disponibili;
• si confrontano le proporzioni con raffigurazioni, descrizioni e reperti;
• si valutano le esigenze funzionali della nave;
• si controlla se la geometria ottenuta è compatibile con una costruzione plausibile;
• si separano i dati documentati dalle integrazioni interpretative.

In questa fase il modellista deve accettare una cosa non sempre comoda: il piano può essere rigoroso anche quando contiene ipotesi, purché le ipotesi siano dichiarate e costruite su indizi coerenti. La fedeltà non consiste nell’inventare una certezza dove non esiste. Consiste nel rendere leggibile il percorso che ci ha portati a quella forma.

Per i velieri storici, la documentazione può comprendere rilievi di navi conservate, fotografie di dettagli, dipinti, incisioni, modelli d’epoca e descrizioni di cantiere. Ogni documento ha un diverso peso. Una vista laterale può restituire bene il profilo, ma deformare le proporzioni a causa della prospettiva. Un modello votivo può mostrare la disposizione generale, ma semplificare la struttura. Un frammento di scafo conserva la materia autentica, ma soltanto in un punto limitato.

La ricostruzione dei piani navali storici nasce quindi da una triangolazione. Nessun indizio deve essere costretto a rispondere a domande che non può sostenere.

Il lofting: dalla geometria alla falsa chiglia

Il lofting, o tracciatura, è il passaggio nel quale le linee del piano vengono riportate a grandezza naturale o alla scala di lavoro per ricavare i profili della falsa chiglia e delle ordinate. Nel modellismo statico non sempre lavoriamo a grandezza naturale, ma il principio resta identico: il disegno deve diventare una serie di pezzi che si incastrano, si allineano e sostengono il fasciame.

Prima di ritagliare, conviene controllare che ogni ordinata sia coerente con le tre viste. Il punto d’intersezione con la chiglia deve corrispondere al profilo longitudinale; la larghezza massima deve incontrare correttamente la linea d’acqua; l’altezza del ponte deve mantenere il suo andamento lungo lo scafo.

Un errore tipico nasce dal ridimensionamento. Se il piano viene stampato con una variazione anche minima, la falsa chiglia può mantenere una lunghezza corretta mentre le ordinate risultano leggermente fuori rapporto. Per questo è utile inserire nel disegno una scala grafica e verificare la stampa con un righello, invece di fidarsi soltanto del valore percentuale impostato nel programma.

Il materiale delle dime cambia il modo in cui lavoriamo. Il cartoncino è rapido da tagliare e permette di correggere facilmente una forma. Il compensato sottile resiste meglio alle prove a secco. Un materiale troppo flessibile, però, può deformarsi proprio mentre lo usiamo per controllare il modello. Una dima che cambia profilo sotto pressione non è più un riferimento, ma una fonte di confusione.

Le dime delle ordinate servono a verificare la curvatura esatta dello scafo durante la costruzione. Possiamo usarle in più momenti:

1. Prima del montaggio, per confrontare le sezioni ricavate dal piano con il profilo della falsa chiglia.

2. Durante l’assemblaggio, per controllare che ogni ordinata sia centrata e non ruotata.

3. Dopo il montaggio, per verificare la continuità della carena prima della posa del fasciame.

4. Durante la prima listellatura, per accertare che la venatura e la flessibilità dei listelli non stiano forzando la geometria.

5. Prima della finitura, quando è ancora possibile correggere un avvallamento senza compromettere i dettagli.

Le dime non devono essere tutte identiche. Quelle usate per il controllo interno possono prevedere un piccolo margine, mentre quelle destinate a verificare la superficie esterna devono tenere conto dello spessore del fasciame. Se questa differenza viene ignorata, la carena può risultare corretta nella struttura ma troppo piena una volta rivestita.

La prova a secco prima della colla

Noi impariamo spesso dagli errori commessi troppo presto. Un’ordinata incollata fuori asse è semplice da correggere quando la colla non ha ancora fatto presa; diventa invece un problema quando abbiamo già chiuso la struttura con ponti, bagli e fasciame.

La prova a secco permette di controllare:

• l’allineamento della falsa chiglia;
• la perpendicolarità delle ordinate;
• la simmetria rispetto all’asse longitudinale;
• la continuità della curva di prua e di poppa;
• il rapporto tra ordinate e linee d’acqua;
• la posizione dei ponti e delle aperture principali.

Una piccola striscia flessibile appoggiata sulle ordinate è spesso più rivelatrice di una misurazione isolata. Se la striscia appoggia su una sezione e si solleva sulla successiva, oppure se crea un punto duro, il problema non è ancora nel fasciame: è nella struttura sottostante. In questa fase il legno ci aiuta perché rende visibile l’attrito. Un listello che si appoggia con naturalezza segue la forma; uno che deve essere costretto con morsetti eccessivi sta probabilmente compensando un errore.

Dal rilievo archeologico al modello in scala

Il rapporto tra rilievo e modellismo diventa particolarmente chiaro nei casi in cui la nave originale non esista più. Nel Museo delle Navi Romane di Nemi sono esposti modelli in scala 1:5 delle navi di Caligola, distrutte da un incendio nel 1944. Questi modelli furono realizzati dalla Marina Militare sulla base dei rilievi e dei disegni tecnici eseguiti durante il recupero, avvenuto tra il 1928 e il 1932, quando il livello del lago venne abbassato fino a circa 22 metri.

Qui il modello non è una semplice riproduzione decorativa. È un documento tridimensionale che conserva una lettura della nave ricavata da misure, disegni e osservazioni. Quando l’originale scompare, il modello diventa una delle poche forme attraverso cui possiamo studiare proporzioni, disposizione degli elementi e rapporto tra le parti.

La scala 1:5 consente inoltre di mantenere dettagli che andrebbero perduti in un modello più piccolo. Ma una scala grande non corregge un rilievo sbagliato. Al contrario, rende più evidente ogni difetto: una variazione di pochi millimetri, moltiplicata nella lettura complessiva, può alterare la forma di una fiancata o la posizione di un ponte.

Nel nostro laboratorio, anche una scala più modesta richiede la stessa disciplina. Il disegno deve contenere abbastanza informazioni per guidare il lavoro, ma non deve fingere una precisione che i dati di partenza non possiedono. È preferibile indicare una sezione come ricostruita per interpolazione piuttosto che consegnare una curva perfetta, priva di spiegazione.

Conservare il percorso, non soltanto il risultato

Un buon piano di costruzione dovrebbe accompagnare la forma con la sua storia. Accanto alle tavole principali è utile conservare:

• fotografie o scansioni dei reperti utilizzati;
• annotazioni sulle deformazioni osservate;
• quote originali e quote ridotte;
• posizione delle sezioni;
• confronto tra più ipotesi di ricostruzione;
• indicazione delle parti documentate e di quelle interpretate;
• eventuali correzioni eseguite durante la costruzione del modello.

Questa documentazione non serve soltanto agli studiosi. Serve a noi, quando il modello resta sul banco per mesi e la memoria del primo ragionamento si attenua. Un piano ben annotato permette di riprendere il lavoro senza ricominciare da capo.

Serve anche a chi osserverà il modello dopo di noi. La ricostruzione di un veliero storico non è mai soltanto un esercizio di abilità manuale. È una forma di conservazione: conserva un’ipotesi motivata della nave, il modo in cui abbiamo letto le tracce rimaste e i limiti entro cui quella lettura può essere considerata attendibile.

La precisione che conta davvero

Nel modellismo navale la precisione non è uniforme in ogni parte del progetto. Alcune misure hanno un effetto strutturale enorme; altre incidono soprattutto sull’aspetto finale. La posizione della chiglia, l’andamento delle ordinate e la continuità delle linee d’acqua vengono prima della ferramenta o della finitura superficiale.

Questo non significa trascurare i dettagli. Significa rispettare l’ordine con cui la nave prende forma. Un parapetto finemente lavorato non può compensare una prua troppo piena. Una serie di chiodini perfettamente allineati non corregge una poppa che si è chiusa per una torsione del fasciame.

Quando il piano deriva da rilievi di navi storiche, dobbiamo inoltre scegliere quale tipo di fedeltà perseguire:

• fedeltà al reperto, mantenendo le deformazioni documentate;
• fedeltà alla forma ricostruita, correggendo gli effetti del tempo;
• fedeltà costruttiva, cercando di riprodurre il modo in cui lo scafo poteva essere assemblato;
• fedeltà visiva, orientata all’aspetto complessivo della nave.

Questi obiettivi possono coincidere, ma non sempre. Un modello museale può privilegiare la forma ricostruita; un modello didattico può mostrare anche le deformazioni e le fasi della struttura; una ricostruzione destinata alla navigazione dovrà rispondere a esigenze ancora diverse.

Dichiarare il criterio scelto rende il lavoro più solido. Non riduce il valore del modello: lo rende comprensibile.

Il banco di lavoro come ultimo strumento di verifica

Alla fine, il disegno deve incontrare il legno. È sul banco che le linee teoriche vengono sottoposte alla resistenza della materia: la venatura devia, il listello ha una flessibilità limitata, la colla occupa uno spazio, il bordo di un’ordinata si consuma durante la carteggiatura.

Per questo non dobbiamo considerare il piano come un ordine immutabile. È una guida rigorosa, ma la costruzione restituisce informazioni nuove. Una dima che non coincide con il fasciame può rivelare un errore di taglio, un difetto di allineamento o una curva ricostruita male. Prima di correggere il legno, torniamo sempre al disegno; prima di correggere il disegno, torniamo ai dati del rilievo.

È un movimento avanti e indietro, fatto di misure, prove a secco e piccoli aggiustamenti. Non c’è nulla di meno scientifico in questo gesto manuale. Al contrario, la mano ci costringe a misurare la distanza tra una forma immaginata e una forma possibile.

I rilievi di navi storiche nel modellismo acquistano valore proprio quando riescono a mantenere unite queste due dimensioni: la precisione del dato e l’esperienza della costruzione. La fotogrammetria e il laser scanner ampliano ciò che possiamo osservare; il disegno tecnico ordina le informazioni; le dime verificano la geometria; il legno rivela se quella geometria ha davvero consistenza.

Il consiglio con cui possiamo chiudere è semplice: non tagliamo mai un’ordinata soltanto perché la linea appare bella sul foglio. Verifichiamola nel profilo, nelle linee d’acqua e nella sezione; confrontiamola con ciò che il rilievo documenta; proviamola a secco e lasciamo che il listello ci dica se la curva è naturale. È così che un frammento diventa uno scafo, e uno scafo diventa un modello capace di raccontare, senza forzature, la nave da cui proviene.
