Quando le bigotte non restano alla stessa distanza, il problema si vede subito: una sartia rimane molle, un’altra tira troppo, l’albero comincia a inclinarsi e le griselle, posate magari con grande pazienza, assumono una curva che sul modello non dovrebbe esserci. In quel momento viene naturale stringere ancora il corridore più vicino. È proprio qui che spesso peggioriamo la situazione.
La tensione delle sartie con bigotte non si risolve applicando più forza, ma distribuendo correttamente una trazione moderata e progressiva. Le bigotte lavorano in coppia, come un piccolo paranco, e il loro compito non è soltanto decorativo: tengono in posizione l’alberatura, raccolgono la tensione delle sartie e la trasferiscono alle lande. Se la geometria della coppia è sbagliata, anche una legatura eseguita con cura perde efficacia.
Nel modellismo navale, la differenza tra un sartiame convincente e uno che sembra appena appoggiato sull’albero passa spesso da pochi millimetri, dalla regolarità della distanza tra bigotte e dalla sequenza con cui tendiamo i corridori.
Meccanica delle bigotte: un paranco in scala ridotta
Le bigotte storiche sono elementi forati, generalmente privi di gole profonde, collegati da un corridore. Nelle sartie vengono utilizzate soprattutto bigotte piatte a tre fori: una è fissata alla landa sullo scafo, l’altra alla sartia, e il refe passa alternativamente nei fori per creare il sistema di tensionamento.
Il principio è semplice. Il corridore non tira la sartia in un solo punto, ma distribuisce la trazione attraverso più passaggi. Ogni tratto di refe contribuisce a raccogliere la distanza tra le due bigotte. Quando il corridore viene messo in tensione, la bigotta superiore si avvicina a quella inferiore e la sartia si irrigidisce.
Nel modello, però, il vantaggio meccanico può diventare un rischio. Una piccola tensione applicata al corridore si moltiplica nei diversi tratti che collegano i fori; se continuiamo a stringere senza osservare l’albero, possiamo flettere un elemento sottile o trascinarlo fuori dalla sua perpendicolarità. Il legno ha una certa flessibilità, il refe può cedere leggermente e anche le legature, se non sono ancora stabilizzate, possono assestarsi. La struttura non risponde tutta nello stesso modo.
Per questo non dobbiamo pensare al corridore come a un filo da tirare fino a quando non vibra. È piuttosto una regolazione fine, nella quale il nostro occhio controlla continuamente tre cose:
- la distanza tra bigotta superiore e bigotta inferiore;
- la posizione dell’albero rispetto alla coperta e al piano dello scafo;
- la simmetria della tensione tra babordo e tribordo.
Le sartie di uno stesso albero non devono necessariamente apparire tese come corde metalliche. Devono però accompagnare l’albero senza formare sacche, pieghe o curvature irregolari, e devono mantenere una logica coerente con la scala del modello.
Una bigotta ben posizionata vale più di un corridore tirato con forza: la geometria viene prima della tensione.
Perché i tre fori cambiano il comportamento del corridore
Il passaggio del corridore nelle bigotte non è un dettaglio secondario. Il refe deve seguire un percorso ordinato, senza accavallamenti e senza strofinare in modo eccessivo contro i bordi dei fori. Ogni passaggio aggiunge attrito, e l’attrito può farci credere che il corridore sia già teso quando in realtà la parte terminale non ha ancora distribuito la trazione lungo tutta la coppia.
In pratica, la sezione di refe che stiamo tirando può essere ferma mentre un altro tratto, più vicino ai fori, si sta ancora assestando. Se blocchiamo troppo presto, otteniamo una bigotta inclinata o una successione di tratti con tensioni diverse.
Conviene quindi procedere con piccoli richiami, lasciando che il refe si disponga nei fori e sulle superfici della bigotta. Non serve forzare il filo: serve accompagnarlo, facendo scorrere la tensione da un passaggio all’altro. Un corridore pulito, con tratti il più possibile paralleli, lavora meglio e restituisce anche un aspetto più vicino a quello del sartiame reale.
Geometria e allineamento: la distanza tra bigotte nel modellismo navale
Prima ancora di occuparci del nodo finale, dobbiamo stabilire la distanza corretta tra la bigotta legata alla sartia e quella fissata alla landa. Se questa distanza cambia da una sartia all’altra, il sartiame perde ritmo visivo e diventa difficile ottenere una tensione uniforme.

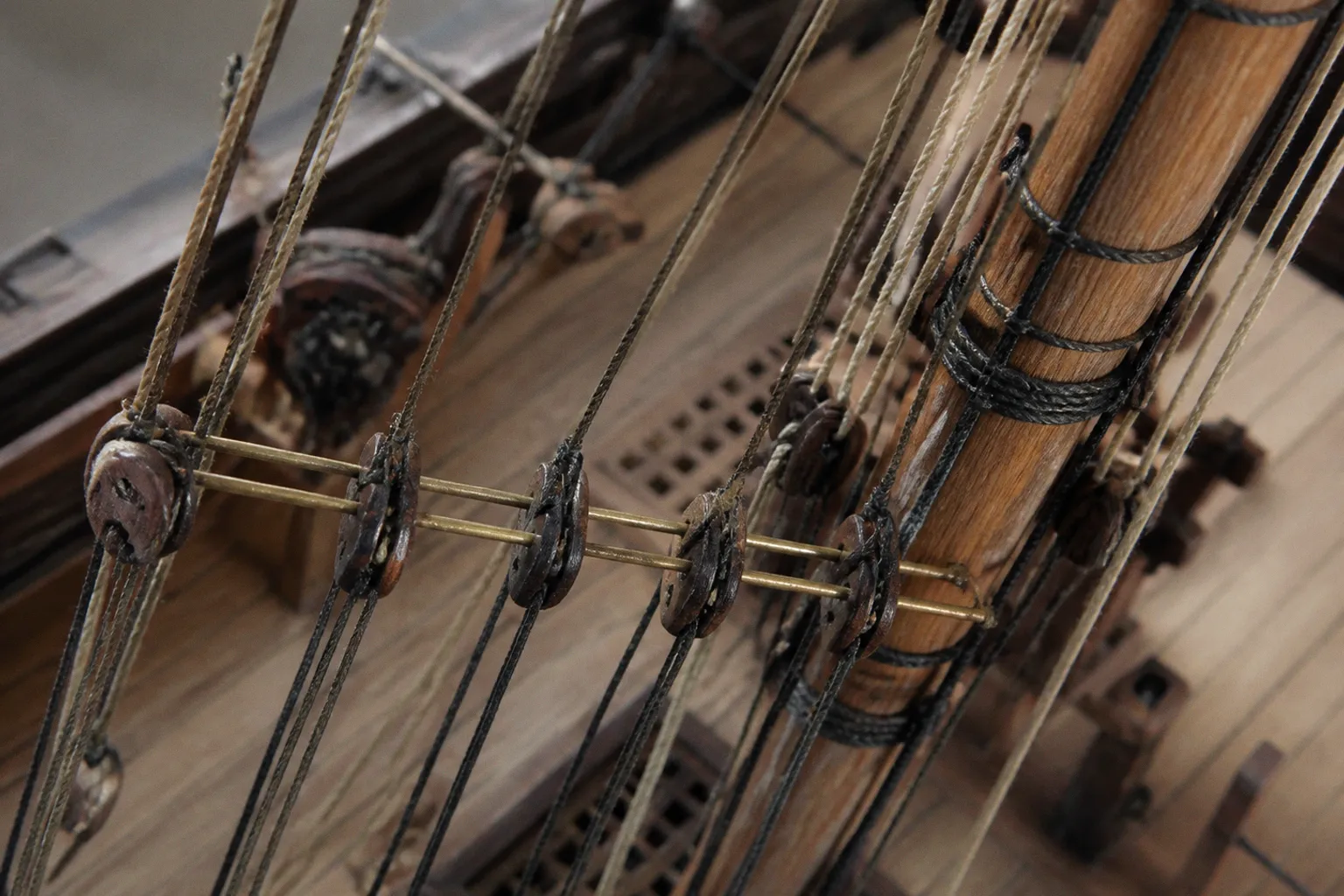

Nei modelli si possono utilizzare piccoli distanziatori ricavati da filo d’ottone. Sono semplici strumenti provvisori, ma fanno una differenza notevole. Un filo da 0,6 mm oppure da 1 mm può essere piegato nella misura necessaria e inserito tra le due bigotte mentre regoliamo la posizione. Non deve diventare parte del sartiame: serve soltanto come calibro temporaneo.
La misura non va scelta in astratto. Dipende dalla scala del modello, dal diametro delle bigotte e dal tipo di rappresentazione che stiamo costruendo. Le bigotte devono rimanere abbastanza vicine da mostrare il lavoro del corridore, ma non tanto da costringere i tratti di refe a incurvarsi o a sovrapporsi. L’obiettivo è una distanza costante, leggibile e proporzionata.
Preparare i distanziatori
Per lavorare senza graffiare il legno o segnare il refe, possiamo preparare più distanziatori dello stesso tipo:
1. Tagliamo alcuni pezzi di filo d’ottone della lunghezza desiderata.
2. Arrotondiamo o ripieghiamo le estremità, così da non avere punte che possano impigliarsi nelle legature.
3. Utilizziamo sempre lo stesso riferimento tra una sartia e l’altra.
4. Rimuoviamo il distanziatore soltanto dopo aver stabilizzato la posizione delle bigotte e completato il passaggio principale del corridore.
Il vantaggio è soprattutto visivo e tattile. Invece di misurare ogni volta con un righello vicino a un albero già attrezzato, sentiamo subito se la coppia di bigotte è fuori posizione: il distanziatore non entra, entra con troppo gioco oppure costringe una bigotta a ruotare. È un controllo immediato, adatto a un lavoro minuto.
Non dobbiamo però trasformare il distanziatore in una leva. Se la bigotta non si allinea, la causa può essere nella legatura della sartia, nell’inclinazione della landa o nella direzione con cui la sartia arriva all’albero. Spingere il filo d’ottone fino a raddrizzare tutto significa soltanto spostare il difetto più avanti.
| Elemento | Funzione nel modello | Errore frequente |
|---|---|---|
| Bigotta superiore | Riceve la sartia e trasmette la tensione al corridore | Rimane inclinata rispetto alla bigotta inferiore |
| Bigotta inferiore | È collegata alla landa e costituisce il punto fisso del sistema | Viene fissata a quote diverse rispetto alle altre |
| Corridore | Collega i fori e crea il piccolo paranco di tensionamento | Viene serrato tutto da un solo lato |
| Distanziatore in ottone | Mantiene uniforme lo spazio tra le due bigotte | Viene usato come leva anziché come calibro |
| Legatura o stroppatura | Tiene la bigotta solidale alla sartia o alla landa | Ha spire irregolari o lascia ruotare l’elemento |
La bigotta deve guardare nella direzione della trazione
Quando osserviamo una coppia di bigotte dal fianco, i fori devono presentarsi in una posizione che permetta al corridore di scendere e risalire senza pieghe brusche. Se la bigotta superiore ruota, il refe entra nei fori sotto un angolo irregolare; il passaggio diventa più duro e il corridore tende a trascinare la bigotta invece di avvicinarla in modo uniforme.
La legatura delle bigotte sulle sartie deve dunque lasciare la bigotta orientata verso il punto di attacco inferiore. Non basta che sia centrata frontalmente. Deve anche seguire la linea della sartia e delle lande, con una rotazione coerente rispetto alle coppie vicine.
Nei kit si incontra spesso refe scuro da circa 0,25 mm per la legatura o la stroppatura della bigotta. Per i corridori può essere previsto un refe écru dello stesso diametro, con lunghezze già tagliate. Questi materiali sono utili, ma non dobbiamo considerarli automaticamente adatti a ogni passaggio: la resa dipende dalla scala, dalla porosità del filo e da quanto bene il refe si lascia piegare nei fori.
Un filo troppo rigido conserva gli angoli e tende a sollevare le bigotte. Un filo troppo morbido si adagia bene, ma può perdere forma e creare un corridore visivamente gonfio. La mano ci aiuta a riconoscere la differenza: facciamo scorrere il refe tra pollice e indice, osserviamo se mantiene la torsione e controlliamo quanto mordente offre quando viene stretto nella legatura.
Come tendere le sartie nei velieri: la sequenza che mantiene l’albero diritto
La regolazione deve avvenire alternativamente tra babordo e tribordo. Non si completa una fiancata per poi passare all’altra. Anche se il lavoro procede più lentamente, il risultato è molto più stabile: mentre richiamiamo una sartia, controlliamo la risposta della corrispondente sul lato opposto e osserviamo l’albero dopo ogni piccolo intervento.
Prima di chiudere definitivamente i corridori, conviene aver già posizionato tutte le sartie principali dell’albero. La loro presenza reciproca ci permette di capire se una tensione sta spostando l’insieme. Se lavoriamo su una sola sartia isolata, possiamo ottenere una bella linea locale e, allo stesso tempo, inclinare l’albero di qualche grado.
Una sequenza ordinata può essere questa:
1. Prepariamo tutte le coppie di bigotte.
Le legature devono essere sufficientemente ferme da non lasciare ruotare gli elementi, ma non ancora così serrate da impedirci ogni correzione.
2. Portiamo le bigotte alla stessa distanza.
Inseriamo il distanziatore in ottone tra le coppie, verificando la posizione lungo il corso delle sartie. Non cerchiamo una perfezione matematica isolata: cerchiamo una sequenza regolare sull’intero lato.
3. Eseguiamo il passaggio del corridore senza serrare.
Il refe deve attraversare i fori con ordine, evitando incroci casuali. Lasciamo una coda sufficiente per il fissaggio finale, senza tagliare troppo presto.
4. Diamo una prima tensione minima.
Richiamiamo il corridore soltanto quanto basta per eliminare il lasco più evidente. Dopo ogni intervento guardiamo l’albero dalla prua, dalla poppa e lateralmente.
5. Passiamo alla coppia opposta.
Ripetiamo lo stesso piccolo richiamo a tribordo e a babordo, senza inseguire subito la tensione perfetta. L’albero deve rimanere perpendicolare mentre la struttura prende forma.
6. Completiamo la regolazione per gradi.
Torniamo sulle coppie già trattate e correggiamo soltanto ciò che si è mosso. Il secondo giro serve spesso più del primo, perché il refe si è assestato nei fori e nelle legature.
7. Blocchiamo i corridori soltanto alla fine.
Il fissaggio definitivo arriva quando l’allineamento generale è stabile. Tagliare e incollare troppo presto significa perdere la possibilità di compensare gli spostamenti.
Il controllo da più direzioni è essenziale. Dal fianco vediamo la perpendicolarità dell’albero rispetto alla coperta; dalla prua controlliamo la simmetria tra le sartie; dalla poppa possiamo riconoscere una torsione che frontalmente sfugge. Anche una luce radente aiuta: fa emergere l’ombra irregolare di una sartia allentata o di una bigotta fuori asse.
Tensione graduale, non serraggio definitivo
Il nostro errore più comune è voler terminare una sartia prima di aver dato forma all’intero sistema. In realtà la tensione è distribuita: ogni corridore modifica, anche se di poco, la posizione dell’albero e il rapporto con le sartie vicine.
Quando il legno dell’albero è sottile, questa elasticità diventa evidente. Un richiamo energico può incurvare il fusto; quando ce ne accorgiamo, spesso abbiamo già fissato le legature e siamo costretti a intervenire in uno spazio molto più difficile. Meglio lavorare con una pinzetta a becchi lisci, tirando il refe per brevi tratti, e fermarsi spesso per osservare.
Non serve cercare una tensione misurata con strumenti rigidi o valori numerici validi per ogni modello. Le variabili sono troppe: essenza del legno, diametro dell’albero, materiale del refe, attrito nei fori, tipo di colla e scala della costruzione. Nel nostro banco di lavoro, il riferimento più affidabile resta la stabilità della geometria.
Una sartia correttamente regolata non spinge l’albero fuori asse e non presenta un ventre evidente. Il corridore è leggibile, i tratti restano ordinati e la distanza tra le bigotte mantiene un ritmo costante. Questo è il punto in cui la fisica del sistema e la qualità artigianale si incontrano.
La legatura delle bigotte sulle sartie
La legatura deve tenere la bigotta, ma non deve nascondere la sua funzione. Nel modello storico le stroppature sono piccole, ripetute e regolari; proprio per questo ogni differenza si nota. Un anello troppo grande fa sembrare la bigotta libera, mentre una legatura troppo stretta può deformare il refe della sartia o ruotare il pezzo.
Prima di applicare la colla, facciamo una prova a secco. Posizioniamo la bigotta, controlliamo la direzione dei fori e osserviamo dove cade rispetto alla landa sottostante. Se l’orientamento è sbagliato, non sarà il corridore a correggerlo senza introdurre attrito e torsioni.
Per la stroppatura possiamo usare un refe scuro di diametro contenuto, spesso intorno a 0,25 mm nei modelli che prevedono questa misura. Il numero delle spire deve essere coerente con la scala e con il disegno di riferimento, ma soprattutto deve produrre un anello compatto. Le spire devono appoggiarsi l’una all’altra senza sovrapporsi in modo disordinato.
Lavoriamo con il refe leggermente accompagnato, non completamente libero. Tenendolo sotto una minima tensione tra le dita possiamo controllare la porosità e la tendenza a sfilacciarsi. Se il filo si apre, la legatura perde subito nitidezza; una piccola passata di cera modellistica o un trattamento compatibile con il materiale può aiutare, purché non renda la superficie lucida e artificiale.
La colla va usata con misura. Un eccesso penetra nel refe, indurisce una zona troppo ampia e lascia un alone sulla bigotta o sulla sartia. È preferibile depositare una quantità minima con la punta di un attrezzo, lasciando che il legante venga assorbito per capillarità. La colla deve bloccare la legatura, non trasformarla in una goccia rigida.
Il corridore deve essere visibile, ma non protagonista
Nel sartiame di un veliero storico il corridore è un elemento funzionale. Nel modello, il suo percorso deve poter essere letto senza attirare l’attenzione più dell’albero o delle vele. Un refe troppo spesso altera la scala; uno troppo sottile scompare e non restituisce la profondità dei passaggi.
La tonalità ha il suo peso. Un refe écru da circa 0,25 mm può funzionare per i corridori quando il progetto richiede una differenza cromatica rispetto alle sartie scure, ma il contrasto non deve essere netto come quello tra due materiali moderni. Una leggera variazione di tono, opaca e coerente con il resto del modello, dà maggiore naturalezza.
Nei passaggi ravvicinati conviene lasciare che il refe segua la superficie della bigotta. Se lo tiriamo verso l’esterno per facilitarne la presa con la pinzetta, rischiamo di creare un arco che resterà visibile anche dopo il fissaggio. La materia minuta non perdona le scorciatoie: ogni fibra conserva il gesto con cui l’abbiamo posata.
Le griselle vengono dopo: prima si stabilizza il sartiame
Le griselle sono tra gli elementi più riconoscibili delle sartie, ma non devono essere utilizzate per correggere una struttura ancora instabile. Si posano quando la tensione dei corridori è già completata e le sartie mantengono una geometria regolare.
Se iniziamo troppo presto, le griselle possono allentarsi mentre regoliamo le bigotte. Oppure possono trattenere due sartie a una distanza sbagliata, costringendole a formare una curva innaturale. In altri casi la tensione applicata in seguito ai corridori deforma l’intera scala delle griselle, che si inclinano o perdono parallelismo.
La procedura più sicura è lasciare che le sartie si assestino prima della posa:
- prima regoliamo la posizione degli alberi;
- poi distribuiamo la tensione delle sartie tra i due lati;
- completiamo e fissiamo i corridori;
- controlliamo nuovamente l’allineamento;
- soltanto dopo posiamo le griselle.
Anche qui non dobbiamo tendere il filo trasversale come se dovesse sostenere un carico. Le griselle collegano le sartie e devono risultare ordinate, ma una tensione eccessiva può avvicinare le sartie tra loro o modificarne la curvatura. Il nodo deve essere compatto e proporzionato, non voluminoso.
Quando le griselle sono numerose, il lavoro diventa ripetitivo e la mano tende a perdere sensibilità. È una buona ragione per procedere a intervalli, lasciando riposare la vista e controllando il modello a distanza. Da vicino vediamo ogni fibra; a una distanza normale di osservazione capiamo invece se la scala generale è credibile.
Le griselle non correggono una sartia fuori asse: la rendono soltanto più difficile da correggere.
Varianti storiche: non tutte le bigotte sono uguali
Le bigotte non appartengono a un’unica forma universale. La documentazione dei velieri storici mostra elementi diversi per funzione e posizione. Nel caso del Vasa, il vascello svedese affondato nel 1628, sono documentate bigotte piatte a tre fori per le sartie, forme rettangolari con quattro o sei fori per gli stragli e bigotte a due fori associate all’imbrocco o alla trozza dei pennoni.
Questa distinzione è utile anche nel modellismo. Se sostituiamo tutte le bigotte con lo stesso tipo, il sartiame può risultare ordinato ma storicamente povero. Le forme rettangolari destinate agli stragli hanno un comportamento visivo differente da quelle tondeggianti o piatte delle sartie; il numero dei fori cambia il percorso del refe e quindi anche la densità del dettaglio.
Naturalmente il modello non deve diventare un catalogo di minuteria. La scelta dipende dalla scala e dalla documentazione disponibile per il veliero rappresentato. Su un modello piccolo, forzare una differenza che l’occhio non può leggere produce più confusione che fedeltà. Su una costruzione più grande, invece, la forma delle bigotte può contribuire in modo decisivo alla precisione dell’attrezzatura.
Il riferimento storico ci serve soprattutto per non lavorare in automatico. Prima di iniziare il sartiame, osserviamo i piani di costruzione, le fotografie e i disegni disponibili. Una bigotta da sartia non deve essere collocata dove il progetto prevede uno strallo soltanto perché è quella rimasta nella scatola del kit. La materia commerciale è un punto di partenza; la ricostruzione del veliero richiede un controllo ulteriore.
Sartie, stragli e trozze: funzioni diverse, tensioni diverse
Le sartie sostengono lateralmente l’albero e vengono regolate in coppia sui due lati. Gli stragli lavorano lungo l’asse longitudinale e hanno un rapporto diverso con l’albero, con la prua e con gli elementi che li ricevono. Le trozze e gli imbocchi dei pennoni appartengono ancora a un’altra logica, legata al movimento e al sostegno dei pennoni.
Confondere questi sistemi porta a un modello nel quale i dettagli sono presenti ma non raccontano più il funzionamento della nave. Per questo la tensione delle sartie con bigotte va considerata insieme alla posizione degli stralli e delle altre manovre fisse. Un albero può apparire diritto guardandolo lateralmente e risultare invece spinto in avanti o all’indietro quando entrano in gioco le linee longitudinali.
Procediamo quindi per livelli. Prima fissiamo la struttura principale dell’alberatura, poi regoliamo le sartie, quindi gli stragli e infine le manovre che dipendono dai pennoni. Ogni nuovo elemento deve accompagnare la geometria già raggiunta, non costringerla a cambiare.
Quando una sartia continua a cedere
Se una sartia si allenta dopo più tentativi, non è detto che il problema sia nel corridore. Spesso la causa sta nella legatura superiore, nella stroppatura della bigotta o nel punto di attacco alla landa. Un nodo che scivola lentamente produce una perdita di tensione che cercheremmo inutilmente di compensare serrando il refe.
Possiamo controllare il sistema in questo ordine:
1. Guardiamo la bigotta superiore.
Se ruota durante il richiamo, la legatura non la sta trattenendo nella direzione corretta.
2. Seguiamo la sartia fino all’albero.
Una curva stretta o un passaggio che sfrega contro un altro elemento può assorbire parte del movimento.
3. Osserviamo i fori della bigotta.
Il refe deve scorrere senza essere schiacciato da un incrocio precedente.
4. Controlliamo la landa.
Se è inclinata o fissata a una quota diversa, la coppia di bigotte non potrà mantenere un allineamento regolare.
5. Verifichiamo il materiale.
Un refe molto elastico o fortemente ritorto può assestarsi più di quanto sembri nelle prime ore.
6. Lasciamo riposare il modello.
Dopo una regolazione, la colla e le fibre del refe possono stabilizzarsi. Conviene osservare il giorno successivo prima di modificare tutto di nuovo.
La correzione non deve trasformarsi in una gara a chi stringe di più. Se l’albero si sposta, torniamo indietro di un passaggio e cerchiamo il punto che sta cedendo. A volte basta rifare una legatura; altre volte bisogna liberare il corridore e ripartire con una distanza tra bigotte meglio controllata.
Un equilibrio che si costruisce lentamente
Il sartiame di un veliero statico non si mette in tensione tutto insieme. È una costruzione progressiva, fatta di piccoli spostamenti, attriti, assestamenti e controlli. Le bigotte rendono visibile questo equilibrio: se sono allineate, con distanze uniformi e corridori puliti, anche l’albero acquista subito stabilità. Se sono fuori asse, ogni difetto si trasmette alla sartia e poi alle griselle.
Quando ci chiediamo come tendere le sartie nei velieri, la risposta più utile non è una misura unica né una forza prestabilita. È una sequenza: preparare, distanziare, passare il corridore, tendere alternativamente, osservare e soltanto alla fine fissare. Il lavoro richiede pazienza, ma non passività. Le mani devono sentire la flessibilità del refe, l’attrito nei fori e la resistenza del legno; gli occhi devono controllare la perpendicolarità dell’albero e la regolarità dell’insieme.
Il consiglio con cui vale la pena chiudere è semplice: prima di aggiungere le griselle, fermiamoci davanti al modello e guardiamo le bigotte come una successione di coppie, non come singoli dettagli. Se la distanza è regolare, il corridore segue un percorso ordinato e l’albero resta diritto tra babordo e tribordo, abbiamo già risolto la parte più delicata. Il resto del sartiame potrà crescere su una struttura stabile, con la stessa pazienza con cui il legno prende forma sotto la mano.
