Il problema, però, nasce proprio sotto quella continuità apparente. Se il bordo di un’ordinata resta vivo, il listello non trova una superficie sulla quale appoggiarsi: incontra una cresta stretta, oscilla e scarica la piegatura su una linea di contatto minima.
Nel modellismo navale, l’angolo di quartabuono è la smussatura che prepara quella cresta a ricevere il fasciame. Non serve a disegnare la curva della chiglia e non si riduce a un valore angolare fisso. Il suo compito è trasformare lo spigolo dell’ordinata in una superficie inclinata, capace di sostenere il listello per tutta la sua larghezza e di accompagnarne la deviazione verso prua o verso poppa.
La lavorazione va eseguita sulle ordinate nude, prima che il fasciamento primario venga incollato. Solo così il modellista può osservare il vero contatto geometrico, correggere ogni ordinata senza nascondere l’errore sotto un listello e controllare il passaggio da un sostegno al successivo.
Perché il quartabuono è il segreto di un fasciame fluido
Il fasciamento non è un rivestimento che galleggia sopra lo scafo. Ogni striscia di legno viene piegata, accostata e incollata contro una serie di ordinate. Durante questa operazione il listello tende a trasferire alle ordinate componenti di compressione e sforzo di taglio. Se la superficie di contatto è ridotta a uno spigolo, la forza si concentra in un punto e la striscia reagisce proprio come reagirebbe una leva poggiata su una cuspide: cerca di ribaltarsi.
L’angolo di quartabuono distribuisce invece il contatto su una fascia. Il listello può poggiare stabilmente, la colla può lavorare su una superficie più ampia e la pressione esercitata durante la piegatura non viene concentrata soltanto sulla sommità dell’ordinata. Non si tratta dunque di una rifinitura estetica, ma di una preparazione meccanica dell’ossatura.
La differenza diventa evidente non appena la carena inizia a stringersi. Nella zona centrale, dove le ordinate sono più distese e le superfici variano con maggiore gradualità, una cresta ancora accennata può sembrare tollerabile. Man mano che ci si avvicina a prua, invece, il bordo di ogni ordinata cambia orientamento in uno spazio più breve. Lo stesso accade spesso nella zona poppiera, dove il restringimento della fusoliera e la forma dell’arcaccia impongono deviazioni rapide.
Lì il listello non può essere piegato con decisione per forzarlo contro lo scafo. Se l’ordinata gli oppone uno spigolo, la striscia tende a spezzarsi, a sollevarsi da un lato o a formare una curva secca. La soluzione non consiste nell’insistere con più colla, né nel pressare il legno con un morsetto. Occorre allargare la superficie di appoggio e ruotarla nella direzione richiesta dalla geometria locale.
Il quartabuono non impone al fasciame una curva già pronta: crea la superficie sulla quale la curva può distribuirsi senza incontrare uno spigolo.
Un buon controllo deve quindi coinvolgere almeno due o tre ordinate contigue. Un listello posato contro un’unica ordinata può sembrare corretto anche quando il bordo è inclinato nel modo sbagliato. Il difetto emerge soltanto quando la striscia attraversa l’intervallo fra più sostegni: una correzione locale troppo piccola produce un contatto incompleto, mentre una modifica eccessiva ne crea un altro appena più avanti.
Il quarto non deve essere considerato un dettaglio appartenente soltanto alle estremità dello scafo. Anche nel tratto centrale una variazione improvvisa di curvatura può richiedere una transizione più decisa. La continuità del fasciamento dipende proprio da questa catena di piccoli aggiustamenti, non da un’unica smussatura spettacolare applicata nelle zone più evidenti.
La geometria delle ordinate: comprendere l’inclinazione variabile
Per leggere correttamente l’angolo di quartabuono conviene partire dall’ordinata maestra. Questa funziona da riferimento trasversale: osservandola rispetto alla linea centrale dello scafo si comprende come debbano orientarsi le ordinate successive verso prua e verso poppa. L’orientamento del bordo che riceverà il fasciame non resta però costante. Ruota progressivamente perché la superficie della carena cambia continuamente.
Nelle sezioni più vicine a quella maestra, le facce delle ordinate presentano generalmente una disposizione più regolare. Andando verso prua, il bordo di contatto tende a richiedere un’inclinazione più marcata. Nell’area dell’arcaccia poppiera, invece, la variazione può diventare particolarmente rapida e talvolta asimmetrica. L’ordina non viene semplicemente tagliata in avanti o all’indietro: deve essere preparata in relazione alla superficie che la striscia dovrà occupare in quel punto.
È questo il motivo per cui non esiste un angolo di quartabuono valido per tutte le ordinate di un modello. Cercare un’unica inclinazione e ripeterla lungo tutta la carena produce due risultati opposti. Nelle zone poco curve il bordo può essere asportato troppo, diventando una sorta di gradino senza funzione. Vicino a prua o alla poppa lo stesso angolo può invece essere insufficiente, lasciando il listello sostenuto soltanto da una cresta.
| Zona della carena | Andamento geometrico | Cosa controllare |
|---|---|---|
| Centrale, vicino all’ordinata maestra | Le superfici variano con maggiore gradualità | La continuità del contatto fra ordinate vicine |
| Avvicinamento a prua | L’orientamento del fasciame cambia più rapidamente | L’aumento progressivo della smussatura |
| Prua | La curvatura si concentra in poco spazio | L’appoggio completo del listello su più ordinate |
| Poppa e arcaccia | Le superfici possono ruotare con rapidità e in modo asimmetrico | Correzioni brevi e controllate, senza salti geometrici |
| Transizione fra zone diverse | L’inclinazione deve accompagnare la variazione di curvatura | L’assenza di spigoli o cambi di piano improvvisi |
Un errore frequente consiste nel voler determinare tutto il quarto con una squadra, un goniometro o una misura ricavata da un altro modello. Uno strumento angolare può essere utile per confrontare l’orientamento di superfici vicine, ma non può sostituire la prova del fasciamento. Il valore da ottenere è funzionale: il listello deve appoggiare, seguire la curvatura e non essere obbligato a saltare da un bordo all’altro.
La lettura va fatta per settori. Iniziare dalla zona centrale, dove la geometria è più facile da seguire, permette di acquisire una continuità di riferimento. Si procede poi verso prua a piccoli passaggi, controllando il contatto con un listello di prova. Lo stesso lavoro si ripete verso poppa. Non conviene saltare direttamente da una sezione semplice a unastrongly curved without examining what accade nell’intervallo intermedio: è proprio nella transizione che un quarto corretto può improvvisamente diventare insufficiente.
La forma dell’ordinata offre un altro indizio prezioso. Se il bordo destinato al fasciamento è arrotondato, il listello continuerà a poggiarsi su una linea, anche dopo un’apparente carteggiatura. Una superficie davvero efficace deve essere piatta nella direzione richiesta, non semplicemente smussata o arrotondata. Il passaggio della luce radente aiuta a distinguere una fascia lavorata da una cresta che riflette ancora il segno dell’utensile.
L’obiettivo non è ottenere una superficie perfettamente speculare. Una carteggiatura eccessivamente uniforme può nascondere differenze importanti e rendere meno leggibile il lavoro. La forma deve essere osservabile: una variazione progressiva, ordinata, senza scalini, comunica già da sola dove la pressione del listello verrà distribuita.
Strumenti e tecniche per una carteggiatura progressiva
Per il quartabuono servono pochi utensili, ma soprattutto serve un ordine di lavoro rigoroso. Il tagliabalsa può asportare rapidamente il materiale in eccesso; una limetta permette di intervenire con maggiore precisione; la carta vetrata consente di accompagnare la superficie fino a renderla continua. Il vero strumento di controllo, tuttavia, rimane il blocchetto abrasivo abbastanza esteso da lavorare simultaneamente su due o tre ordinate.
Lavorare ogni ordinata singolarmente è il modo più rapido per perdere il riferimento comune. Se ciascun bordo viene carteggiato separatamente, una serie di piccole correzioni può produrre un tracciato ondulato. Un supporto più lungo, invece, attraversa più ordinate e costringe le superfici a collegarsi. Funziona come una livella lignea: evidenzia dove il contatto è interrotto senza trasformare ogni variazione naturale in un difetto da eliminare.
| Strumento | Uso corretto | Rischio da evitare |
|---|---|---|
| Tagliabalsa | Rimuovere il materiale in eccesso nelle zone già individuate | Incidere lo scafo con un colpo troppo profondo |
| Lima o limetta | Correggere l’orientamento di un bordo stretto | Arrotondare invece di creare una superficie inclinata |
| Carta vetrata | Regolarizzare progressivamente la smussatura | Carteggiare ogni ordinata senza una superficie comune di riferimento |
| Blocco abrasivo esteso | Lavorare insieme due o tre ordinate | Coprire un tratto troppo lungo e perdere la curvatura locale |
| Listello di prova | Verificare il contatto reale del fasciamento | Accettare il vuoto sperando nella colla o nella pressione successiva |
La carteggiatura deve procedere per asportazioni successive. Si osserva prima il bordo, si individua la direzione nella quale il listello non riesce ad avvicinarsi e si rimuove una piccola quantità di legno soltanto nella zona alta. Un secondo passaggio collega questa correzione all’ordinata vicina. Il lavoro prosegue avanti e indietro finché il supporto non corre senza oscillazioni.
Il movimento dell’abrasivo è importante quanto la sua pressione. Un tratto corto e troppo energico incide il legno e crea uno scalino. Una passata troppo lunga, al contrario, può ignorare una variazione locale. Il blocchetto va spostato seguendo l’andamento del futuro fasciamento, senza essere bloccato in una direzione imposta. In questo modo la smussatura non si chiude artificialmente su un piano, ma accompagna la rotazione delle superfici.
Anche il verso di lavoro verso prua o verso poppa merita attenzione. In prossimità delle estremità, carteggiare indifferentemente in una direzione può allargare il bordo senza correggere l’inclinazione corretta. L’utensile deve incontrare il legno dalla parte che genera gradualmente la superficie desiderata. Un bordo che continua a sfuggire indica spesso che la pressione viene esercitata sul lato sbagliato.
La sequenza pratica può essere articolata in cinque passaggi:
1. Preparare la zona. Le ordinate devono essere pulite, asciutte e liberamente osservabili. Polvere e residui rendono meno evidente il vero contatto.
2. Definire il settore. Si inizia da un piccolo gruppo di ordinate contigue e si identifica la direzione nella quale il listello perde appoggio.
3. Asportare per strati. Con il tagliabalsa o con una lima si rimuove il materiale in eccesso senza raggiungere immediatamente la forma finale.
4. Regolarizzare con il blocchetto. La carta abrasiva, sostenuta su una base estesa, collega il lavoro di più ordinate.
5. Controllare prima di avanzare. Il listello di prova attraversa il settore e mostra se la smussatura è piena, interrotta o orientata nella direzione errata.
Non è necessario raggiungere una finitura estremamente liscia prima di effettuare il controllo. Una superficie leggermente segnata permette di capire quali zone vengono effettivamente toccate e quali restano più alte. Solo quando il contatto è quello desiderato si procede con la carteggiatura finale, eliminando le tracce di lavorazione senza modificare ulteriormente la geometria.
Il test del listello: verificare la superficie di contatto

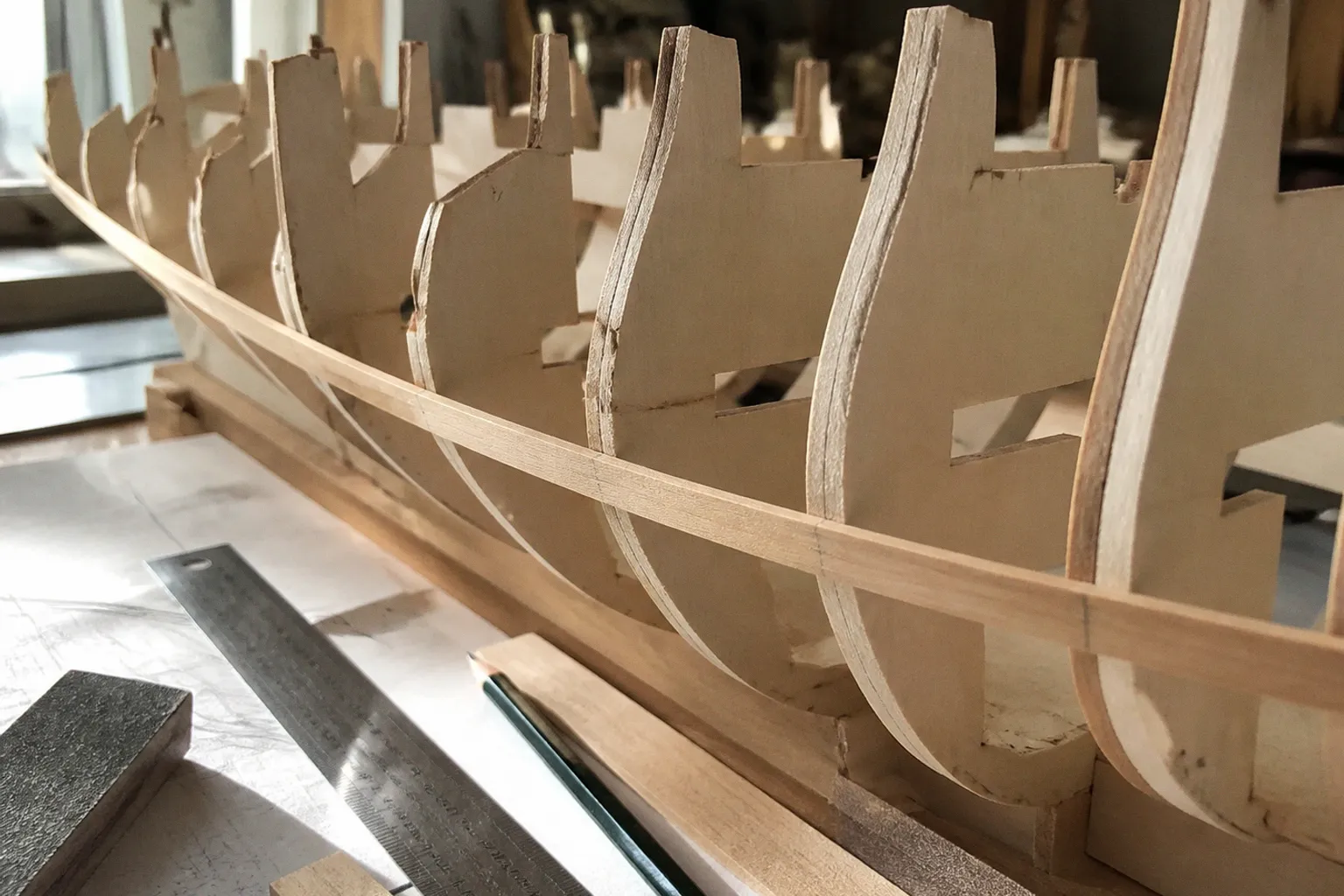

Il controllo decisivo dell’angolo di quartabuono si esegue con un listello di prova dello stesso spessore di quello che verrà usato per il fasciamento. La striscia non viene incollata: viene appoggiata a secco, orientata lungo il percorso previsto e condotta sopra almeno due o tre ordinate consecutive. Questo semplice gesto trasforma una valutazione approssimativa in una prova meccanica diretta.
Il listello deve poggiare senza oscillare. Il bordo inferiore deve entrare in contatto con le ordinate in modo uniforme, senza restare sospeso da un lato e senza concentrarsi sulla sommità opposta. Se la striscia tocca soltanto una linea continua, il quarto è ancora troppo stretto. Se il contatto compare a intermittenza, la correzione è stata troppo locale o non segue la variazione della carena.
Il controllo visivo può essere rinforzato con una luce radente. Ponendo la sorgente luminosa quasi parallela alla superficie del fasciamento, la cresta proietta un’ombra sul lato vuoto. Il difetto appare come una linea scura sotto il listello: più lunga e netta è l’ombra, maggiore è la porzione di superficie da correggere. L’illuminazione dall’alto, invece, può nascondere il vuoto facendo sembrare il contatto migliore di quanto sia.
Anche la pressione delle dita fornisce informazioni. Appoggiando il listello in più punti senza forzarlo, si può percepire se la striscia è sostenuta stabilmente o se ruota attorno a un bordo. Una superficie corretta non richiede di spingere la striscia contro lo scafo. La striscia si adagia perché l’angolo di ogni ordinata le offre un appoggio coerente.
Il test non deve limitarsi al centro del listello. Occorre osservare il contatto vicino a ciascuna ordinata e controllare anche il lato verso prua e quello verso poppa. Un quarto può essere correttamente inclinato ma troppo ampio: in quel caso il listello appoggia su una fascia, però la transizione con l’ordinata successiva appare scavata. Una semplice passata del blocchetto abrasivo può distribuire meglio la smussatura senza cambiare la curva complessiva.
Un altro controllo consiste nel far scorrere la striscia avanti e indietro per un tratto breve. Il movimento non deve produrre un improvviso irrigidimento né incontrare una cresta. Se il listello procede con difficoltà soltanto in una direzione, la superficie presenta una variazione che il semplice appoggio potrebbe aver nascosto. La correzione deve riguardare il settore di passaggio, non la sola ordinata dove il difetto sembra comparire.
Se il listello di prova deve essere spinto o incollato per chiudere un vuoto, il quarto non è ancora pronto: la colla non corregge la geometria.
Il controllo va ripetuto dopo ogni variazione importante, ma non deve diventare una ricerca della perfezione assoluta. Se il listello poggia piatamente su più ordinate, non presenta vuoti e conserva una transizione regolare, il quarto è funzionale. Continuare a carteggiare inseguendo una superficie più pulita può soltanto allargare la smussatura e spostare il problema nel punto successivo.
La prova è particolarmente importante nelle zone a curvatura forte. Lì è facile credere che il contatto sia corretto osservando soltanto il listello che sembra seguire la prua. Il margine opposto può invece restare sollevato per tutta la lunghezza di due ordinate. La striscia va quindi controllata da entrambi i lati, quasi come si controllerebbe una chiglia che deve scendere senza deviare: non basta vedere il percorso principale, bisogna verificare che nessun bordo venga abbandonato lungo la discesa.
Errori comuni e rischi strutturali nella posa dei listelli
Gli errori più frequenti non riguardano la quantità di legno asportata, ma la scala alla quale viene osservato il problema. Un quarto può apparire perfetto su una singola ordinata e fallire completamente quando il fasciamento attraversa la successiva. Altri difetti nascono quando si lavora per punti, senza usare un supporto sufficientemente esteso.
| Segno osservato | Causa probabile | Correzione |
|---|---|---|
| Il listello tocca soltanto la cresta dell’ordinata | Bordo ancora troppo vivo o stretto | Allargare progressivamente la smussatura con tagliabalsa, lima e abrasivo |
| Vuoto sempre sullo stesso lato del listello | Inclinazione orientata nella direzione errata | Rimuovere materiale dal lato alto e ricontrollare più ordinate |
| Contatto alternato fra un’ordinata e l’altra | Correzioni isolate, senza lavorare il tratto intermedio | Usare un blocchetto esteso e regolarizzare il settore |
| Scalino netto durante lo scorrimento del listello | Passaggio brusco fra due angoli | Collegare le due superfici con carteggiatura progressiva |
| Spigolo arrotondato e legno lucido | Il bordo è stato consumato senza creare una fascia inclinata | Ripristinare una superficie piatta e orientata, evitando la pressione eccessiva |
| Listello che tende a rompersi vicino a un’ordinata | Appoggio insufficiente e piegatura troppo concentrata | Ridurre la curvatura locale e aumentare la superficie di contatto |
| Smussatura identica per tutta la carena | Applicazione di un angolo fisso a geometrie diverse | Raggruppare le ordinate per variazione e correggere il quarto localmente |
Uno dei difetti più insidiosi è la smussatura eccessivamente uniforme. Carteggiando ogni ordinata fino a ottenere la stessa linea, si elimina la continuità del fasciamento invece di costruirla. La curvatura richiede invece che ogni correzione sia calibrata sulla variazione successiva. Una buona superficie di appoggio non è necessariamente la più grande: deve essere sufficientemente ampia da sostenere il listello, ma non tale da creare un avvallamento.
Anche arrotondare il bordo produce un errore facile da non riconoscere. A prima vista il quarto sembra liscio, ma il listello continua a incontrare una cresta. L’abrasivo ha consumato la sommità dell’ordinata senza trasformarla in una fascia. In questo caso la levigatezza inganna: il contatto resta minimo e la striscia continua a oscillare. Meglio una superficie appena segnata, ma geometricamente continua, di un bordo lucido e stretto.
Il rischio aumenta quando si tenta di compensare il difetto durante la posa del fasciamento. Una striscia viene incollata contro un’ordinata, poi tirata verso la successiva per chiudere il vuoto. In quel punto la colla lavora già con il listello sotto tensione. La linea di giunzione può ritrarsi, la striscia può rompersi durante la piegatura e la superficie finita presenterà un piccolo gradino difficile da correggere senza rimuovere il lavoro appena compiuto.
La preparazione delle ordinate va quindi considerata parte integrante del fasciamento, non una fase preliminare da ridurre al minimo. Prima di incollare il primo listello, ogni settore deve essere asciutto, pulito e controllato. La polvere rimasta sulla fascia di contatto ostacola la distribuzione dell’adesivo; una superficie sporca impedisce inoltre di distinguere una reale mancanza di geometria da un semplice residuo di carteggiatura.
La sequenza più sicura è quella che procede dal centro verso le estremità, per settori brevi e verificati. Ogni correzione parte da una prova reale: si posa il listello, si cerca il vuoto, si individua l’ordinata alta, si rimuove poco materiale e si ripete il controllo. Quando il contatto è pieno, si carteggia per eliminare le tracce dell’intervento e soltanto allora si sposta il lavoro più avanti.
La stessa regola vale per prua e poppa. In queste zone non conviene accelerare per raggiungere l’estremità. Più la curvatura si chiude, più il controllo deve diventare ravvicinato. Il blocchetto abrasivo può continuare a collegare due o tre ordinate, ma il listello di prova va spostato in piccoli tratti, così da registrare ogni variazione prima che diventi una correzione drastica.
Una carena fedele nasce da una catena di contatti verificati: ogni listello deve incontrare più ordinate, e ogni ordinata deve sostenere lo stesso carico geometrico.
L’angolo di quartabuono non rende il modello più realistico soltanto perché elimina le fessure. Cambia il modo in cui il fasciamento vive sullo scheletro: la striscia non salta da un punto all’altro, non viene costretta e non reagisce contro uno spigolo. Corre invece sopra una successione di superfici concordi, scaricando la pressione della piegatura su una fascia di legno.
Per replicare correttamente il procedimento, il metodo conta più di una misura universale. Preparare un tratto limitato, lavorare due o tre ordinate insieme, asportare il materiale per strati, appoggiare il listello di prova e ripetere il controllo fino a ottenere un contatto pieno. È una sequenza che può essere ripresa in ogni settore della carena e che mantiene coerenti prua, centro e poppa senza affidarsi a un angolo fisso.
Il risultato non sarà soltanto un fasciame dall’aspetto più pulito. Sotto i listelli rimarrà una geometria continua, capace di sostenere la curva con minore tensione e di mantenere stabile ogni passaggio. Sul modello finito, quella precisione invisibile si percepirà nel modo più utile: una superficie che scorre senza interruzioni, pronta a ricevere vernice, manovre e Alberatura senza tradire la forma dello scafo.
