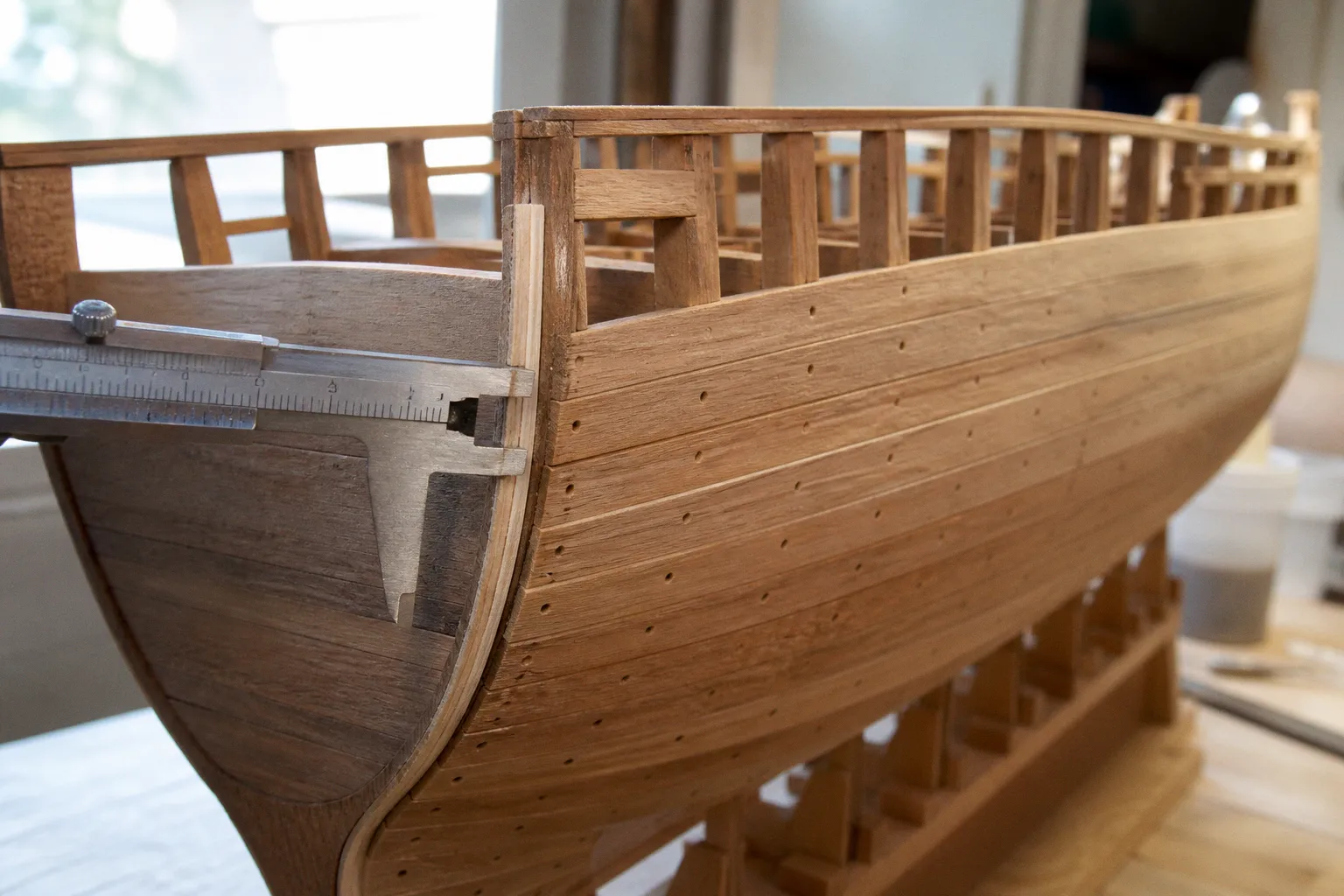

Spessore del fasciame nei piani: va sottratto o no?

La domanda è sempre la stessa, ed è una di quelle che separano un modello che “assomiglia” da uno che convince davvero: lo spessore del fasciame, nelle linee che sto guardando, è già conteggiato oppure devo sottrarlo a mano?

Il dubbio nasce perché la stessa parola — ordinata, sezione, linea d’acqua, sagoma — può indicare superfici diverse a seconda del piano che abbiamo davanti. Un disegno d’arsenale, un piano ricostruttivo e una tavola preparata per un kit commerciale non raccontano necessariamente lo stesso scafo nello stesso punto. Prima di calcolare, quindi, bisogna capire che cosa sta descrivendo quella linea.

La regola più sicura è anche la meno spettacolare: non si sottrae lo spessore del fasciame per abitudine. Si legge la legenda, si individua la superficie rappresentata e soltanto dopo si decide come costruire l’ossatura. Se le linee indicano la carpenteria interna, il fasciame si aggiungerà verso l’esterno. Se invece indicano le linee d’acqua fuori fasciame o la sagoma esterna finita, lo spessore dovrà essere considerato per ricavare la struttura che sta sotto.

Interpretare le linee: struttura interna contro sagoma esterna

La prima cosa da distinguere, prima ancora di impugnare la sgorbia, è il tipo di informazione che il disegno sta portando fino a noi. Nei disegni navali storici e nei piani di costruzione velieri modellismo derivati da rilievi o ricostruzioni, le sezioni possono riferirsi alla carpenteria nuda: ordinate, madieri, costole e altri elementi dell’ossatura. In quel caso la linea descrive il limite interno o strutturale della nave, non necessariamente quello che si vede all’esterno una volta completato il fasciame.

Il fasciame è uno strato reale, con un proprio spessore. Quando viene posato sulla carpenteria, occupa spazio verso l’esterno dello scafo. Se dunque il piano rappresenta la superficie interna delle ordinate, non bisogna sottrarre il fasciame alle ordinate per ottenere lo scafo storico: al contrario, è proprio il fasciame che porta la superficie finita più fuori rispetto alla linea di partenza.

Questo è il punto geometrico da tenere fermo. Una struttura interna più il rivestimento producono una sagoma esterna maggiore, non minore. Lo spessore non “scompare” dentro la linea: si aggiunge dal lato del fasciame, con la direzione determinata dalla superficie alla quale il piano fa riferimento.

Quando invece la tavola mostra le linee esterne dello scafo, cioè la forma che la nave dovrebbe avere una volta rivestita, la situazione cambia. Se costruiamo le ordinate direttamente su quelle dimensioni e poi applichiamo il fasciame verso l’esterno, otterremo un modello più grande rispetto alla sagoma indicata dal disegno. Per arrivare alla superficie esterna prevista dal piano, sarà allora necessario ricavare una struttura interna arretrata rispetto alla linea, tenendo conto dello spessore del rivestimento.

Non è una contraddizione: è una differenza tra due superfici diverse.

Prima di chiedersi quanto sottrarre, bisogna sapere da quale lato della nave sta parlando il disegno.

La difficoltà nasce dal fatto che nei piani non sempre la distinzione è dichiarata con la chiarezza che vorremmo. Una sezione può essere tracciata lungo l’ordinata, mentre una linea d’acqua può riferirsi alla superficie esterna; oppure il disegnatore può riportare nella stessa tavola informazioni strutturali e sagome già finite. Per questo non basta riconoscere la forma generale dello scafo. Bisogna capire a quale superficie appartiene ogni singola serie di linee.

Linee d’acqua, ordinate e profili

Le linee d’acqua sono particolarmente insidiose. In un piano possono essere usate per rappresentare la forma esterna dello scafo, come avviene nei disegni di forme, oppure per coordinare il rilievo della struttura. Il nome della linea non basta a stabilire se sia “fuori fasciame” o “sotto fasciame”.

Lo stesso vale per le ordinate. Una dima ricavata da una sezione esterna non è intercambiabile con una ordinata destinata a sostenere il fasciame dall’interno. A prima vista possono sembrare quasi uguali; la differenza, però, si ripete su tutta la sezione e diventa evidente nel baglio massimo, nei raccordi del ginocchio e soprattutto verso i terminali dello scafo.

Per orientarsi conviene osservare:

• le note accanto alle tavole;
• la legenda generale del piano;
• la presenza di diciture come “fuori fasciame”, “interno fasciame”, “linee esterne” o equivalenti;
• il modo in cui sono quotate le sezioni;
• l’eventuale sovrapposizione tra profilo esterno e profilo della carpenteria.

Se queste informazioni mancano, non è prudente scegliere una delle due interpretazioni soltanto perché è quella più comune nel modellismo che pratichiamo. Un piano non diventa automaticamente un piano d’arsenale solo perché è dettagliato, né una dima rappresenta per forza la superficie esterna perché ha una forma pulita e simmetrica.

La logica dei kit commerciali: il doppio fasciame e la dima

Nei kit di modellismo navale commerciale la tecnica prevalente è spesso quella del doppio fasciame. Comprenderla aiuta a non applicare ai kit la logica dei disegni d’arsenale.

Il primo strato ha il compito di creare una base continua sopra le ordinate. Può essere costituito da listelli relativamente teneri e lavorabili, destinati a seguire la forma generale dello scafo. Non deve necessariamente riprodurre da subito la finitura visibile: deve offrire una superficie regolare, senza avvallamenti e senza spigoli capaci di compromettere il secondo fasciame.

Il secondo strato è quello che rimane a vista. I listelli sono più sottili e spesso realizzati in essenze scelte soprattutto per colore, venatura e comportamento alla piegatura. Il loro compito non è costruire la struttura, ma definire l’aspetto dello scafo e suggerire la presenza delle tavole reali.

In questo contesto la dima fornita dal kit è normalmente pensata per condurre il modellista verso la sagoma complessiva prevista dal progetto. Le ordinate possono essere più piccole della superficie esterna finita proprio perché sopra di esse verrà costruito il primo fasciame. Il secondo rivestimento si aggiunge ulteriormente, ma il suo spessore è già previsto nella logica costruttiva del kit oppure viene assorbito nelle dimensioni complessive indicate dal produttore.

Questo non significa che ogni kit sia disegnato allo stesso modo. Alcuni piani riportano ordinate già calibrate per il primo fasciame; altri richiedono una preparazione più accurata dei bordi; altri ancora utilizzano dime che rappresentano una superficie di riferimento da interpretare insieme alle istruzioni. La presenza del doppio fasciame è un indizio, non una prova sufficiente per modificare le ordinate.

La domanda corretta non è dunque: “Quanto devo sottrarre perché il kit abbia la misura giusta?”. È: “La misura indicata dalla dima si riferisce all’ossatura, al primo rivestimento o alla superficie esterna completata?”.

La dima, in altre parole, non va misurata isolatamente dal resto del piano. Se si modifica una ordinata senza verificare il profilo longitudinale, si rischia di creare uno scafo corretto in sezione ma sbagliato nei raccordi. Il fasciame potrebbe poi seguire una curva diversa da quella delle linee d’acqua, e il difetto comparire soltanto quando lo scafo sarà già chiuso.

L’approccio d’arsenale: la posa singola dei listelli sulla carpenteria

Chi lavora su piani storici con metodo d’arsenale si muove in un’altra logica. Qui non c’è necessariamente un’anima destinata a essere nascosta da un secondo strato. La carpenteria resta leggibile, e il fasciame viene posato come elemento costruttivo vero e proprio, tavola dopo tavola, con le sue rastremature, i suoi giunti e le sue curvature.

In questo caso è indispensabile sapere se il piano descrive:

1. il limite interno della carpenteria;

2. il limite esterno delle ordinate;

3. la superficie esterna del fasciame;

4. una combinazione di linee ricavate da fonti diverse.

Se le ordinate riportate sono quelle della carpenteria interna, il loro spessore non va automaticamente ridotto. Il modello viene costruito su quella struttura e il fasciame viene aggiunto verso l’esterno. La superficie finale sarà quindi più ampia della linea interna, esattamente come accadrebbe nella nave reale.

Se, al contrario, il piano fornisce le linee d’acqua fuori fasciame, cioè la forma esterna conclusa, allora le ordinate da costruire devono stare all’interno di quella sagoma. In tal caso lo spessore delle tavole entra nel calcolo: non come una sottrazione generica applicata a ogni quota, ma come distanza tra la superficie esterna rappresentata e la superficie interna sulla quale dovrà appoggiarsi il fasciame.

Questa distanza non è sempre una semplice operazione aritmetica eseguita sulla larghezza massima. La direzione dello spessore segue la normale alla superficie dello scafo, mentre il disegno ci presenta sezioni, proiezioni e intersezioni su piani diversi. A centro nave la differenza può sembrare facile da controllare; verso il ginocchio, il fondo e i fianchi inclinati, la posizione effettiva della superficie interna cambia con la geometria della sezione.

Due situazioni da non confondere

È utile separare due scelte che nel modellismo vengono spesso messe nello stesso sacco.

La prima è la fedeltà alla carpenteria rappresentata. Si costruisce l’ossatura esattamente secondo le linee strutturali del piano e si posa il fasciame sopra di essa. Il risultato esterno sarà quello determinato dalla somma tra struttura e rivestimento. Questa è la strada coerente quando il piano documenta la carpenteria e il modello vuole mostrare il modo in cui la nave era costruita.

La seconda è la ricostruzione della sagoma esterna. Si parte dalle linee fuori fasciame e si ricavano le dimensioni interne necessarie affinché, una volta posate le tavole, la superficie finita torni sulla forma indicata dal disegno. Qui lo spessore viene considerato prima di tagliare l’ossatura, ma non perché il fasciame debba essere sottratto sempre: perché il piano sta descrivendo un’altra superficie.

La differenza è fondamentale. Non si può dire che, nel primo caso, il modello diventerà più piccolo della nave storica per effetto del fasciame. Se le linee sono interne e il fasciame viene aggiunto verso l’esterno, il volume e le dimensioni esterne aumentano. Il modello potrebbe risultare più grande o più piccolo della nave in scala per altri motivi — scala errata, tavole troppo spesse, tolleranze, interpretazione delle quote — ma non per quella relazione geometrica.

Quando il piano mostra la carpenteria interna, il fasciame aggiunge volume verso l’esterno. La sottrazione ha senso soltanto se si parte da una sagoma esterna e si deve ricavare ciò che sta sotto.

Come lavorare senza perdere il riferimento

Prima di tagliare tutte le ordinate, conviene scegliere una sezione rappresentativa e costruire un piccolo controllo. Non serve realizzare una parte completa del modello: basta verificare il rapporto tra la linea del piano, il bordo dell’ordinata e lo spessore previsto per il fasciame.

Un controllo pratico può seguire questo ordine:

• si identifica la linea di riferimento indicata dal disegno;
• si stabilisce se quella linea è interna, esterna o riferita al rivestimento finito;
• si riporta lo spessore del fasciame nella direzione corretta;
• si controlla la sezione rispetto alle linee d’acqua e al profilo longitudinale;
• si verifica che la soluzione non crei uno scalino anomalo nei raccordi.

Se la lettura è incerta, il test su una sola ordinata evita di compromettere tutto lo scheletro. È molto più semplice correggere un profilo di prova che cercare di recuperare uno scafo già fasciato, quando la forma è nascosta e ogni modifica coinvolge colla, listelli e allineamenti.

Gestire la rastrematura: compensare la curvatura a prua e poppa

Lo spessore del fasciame torna in primo piano anche durante la rastrematura dei listelli. È il momento in cui una buona lettura del piano deve trasformarsi in sensibilità pratica.

La sezione maestra, collocata nella parte più larga dello scafo, offre al listello una superficie ampia e relativamente regolare. Spostandosi verso prua e verso poppa, lo spazio da ricoprire diminuisce e la forma si fa più complessa. Un listello lasciato con la stessa larghezza per tutta la lunghezza tende a sovrapporsi agli altri, a torcersi oppure a puntare contro la ruota di prua e il dritto di poppa.

La rastrematura serve a distribuire il materiale in modo progressivo. Non è soltanto una riduzione della larghezza alla fine del listello: è una variazione controllata che deve seguire la superficie realmente disponibile. Per questo la misura non va dedotta guardando soltanto la pianta o soltanto una sezione. Bisogna osservare come il fasciame si sviluppa lungo lo scafo.

Un metodo ordinato consiste nel dividere idealmente la lunghezza in più stazioni e verificare, a ciascuna di esse, quanta larghezza del listello può essere accolta senza forzature. La rastrematura risultante sarà più dolce e meno soggetta a creare una concentrazione di listelli alle estremità.

A prua, il problema non è soltanto che lo scafo si restringe. Le tavole devono anche accompagnare una curvatura composta: si piegano in senso longitudinale, possono richiedere una torsione e devono appoggiarsi senza spigoli. A poppa la difficoltà cambia in base alla forma del dritto, del quadro e dei raccordi con il fondo. Un listello che sembra corretto visto dall’alto può comunque sollevarsi o aprire una fuga quando lo si osserva di fianco.

Il secondo fasciame sottile facilita la finitura, ma non corregge una base sbagliata. Se il primo rivestimento presenta avvallamenti, torsioni eccessive o spigoli lasciati dalle ordinate, il listello esterno seguirà quei difetti. La sottigliezza del materiale aiuta a curvare; non sostituisce la preparazione della superficie.

Rastremare senza trasformare il listello in una lama

La rastrematura deve mantenere una certa continuità. Un taglio troppo brusco produce un punto debole proprio dove il listello comincia a curvare. È preferibile asportare poco materiale per volta e controllare l’appoggio sulla dima o sullo scafo, invece di cercare la forma definitiva in un’unica passata.

Prima della colla, il listello va provato a secco. Questa prova permette di vedere se:

• la tavola appoggia lungo la curva senza sollevarsi;
• la rastrematura termina nel punto giusto;
• la larghezza residua è sufficiente a mantenere il bordo;
• la torsione richiesta non è eccessiva;
• i listelli vicini possono disporsi senza creare una fuga crescente.

Il calore e l’umidità possono aiutare a piegare il legno, ma non devono essere usati per obbligare un listello a seguire una forma incompatibile con la sua venatura. Quando la tavola chiede troppa torsione, spesso il problema non si risolve insistendo: bisogna correggere la rastrematura, dividere il tratto o scegliere una sequenza di posa più adatta.

La rastrematura non è un dettaglio estetico: è il modo con cui il fasciame trova posto sulla superficie senza essere costretto a combattere contro la geometria dello scafo.

Anche il numero degli strati cambia il ragionamento. In un doppio fasciame, il primo strato può essere lavorato e stuccato per ottenere una base uniforme, mentre il secondo deve essere trattato con maggiore rispetto perché ogni difetto rimarrà visibile. In una posa singola d’arsenale, invece, ogni listello partecipa direttamente alla forma e non può essere considerato una semplice pelle decorativa.

Verificare la legenda: l’importanza di distinguere le linee fuori fasciame

La legenda è il punto in cui il disegnatore chiarisce il proprio linguaggio. Va letta prima di ricavare le dime, non quando il primo errore è già comparso sul modello.

Cercare la dicitura “fuori fasciame” è un buon inizio, ma non sempre è sufficiente. Bisogna capire a quale serie di linee si riferisce: alle ordinate, alle linee d’acqua, al profilo longitudinale oppure a una quota specifica. In una tavola complessa, le diverse proiezioni possono non avere tutte lo stesso riferimento.

Vale la pena controllare anche l’unità di misura e la scala. Un errore minimo su una singola ordinata può diventare evidente quando viene ripetuto su tutto il modello, soprattutto se modifica la continuità tra una sezione e l’altra. La scala, però, non dice da sola se la linea sia interna o esterna: riduce le dimensioni, non chiarisce la superficie rappresentata.

Quando la legenda non è esplicita, si possono mettere a confronto più elementi dello stesso piano. Il profilo del ponte, il dritto di prua, il quadro di poppa e la posizione delle linee d’acqua possono offrire indizi utili. Se l’ordinata sembra già coincidere con il fasciame finito mentre il profilo longitudinale mostra una carpenteria arretrata, probabilmente il disegno sta sovrapponendo riferimenti diversi e richiede una lettura più prudente.

Prima di procedere, è utile annotare direttamente sul foglio:

• quale superficie rappresenta ogni serie di linee;
• dove si misura lo spessore del fasciame;
• quali ordinate sono strutturali e quali funzionano da dime esterne;
• se il piano prevede uno o più strati di rivestimento;
• quali quote devono restare invariate durante la costruzione.

Queste note sembrano un eccesso di cautela soltanto finché il modello è ancora sulla carta. Sul banco diventano un riferimento concreto, soprattutto quando si torna sul lavoro dopo qualche giorno e non si ricorda più quale interpretazione aveva guidato il primo taglio.

Quando il piano non dice abbastanza

Un piano privo di legenda non è necessariamente inutilizzabile, ma non va trattato come se fosse perfettamente trasparente. In quel caso è meglio ricostruire il sistema di riferimento prima di produrre tutte le parti.

Si può iniziare da una sola sezione e confrontarla con il profilo esterno. Se la linea della sezione coincide con il limite della nave già fasciata, lo spessore dovrà essere recuperato verso l’interno quando si costruirà la struttura. Se invece la sezione termina nel punto in cui dovrebbe appoggiare il fasciame, la superficie esterna sarà ottenuta aggiungendo il rivestimento.

La verifica deve comprendere anche la chiglia e i terminali. A centro nave una differenza di spessore può essere difficile da percepire; a prua, dove le linee si stringono e cambiano direzione, lo stesso errore può alterare immediatamente il profilo. La nave comincia a sembrare troppo piena, troppo magra o fuori scala non per una singola misura sbagliata, ma perché quella misura ha spostato tutti i raccordi.

Non esiste quindi una formula universale del tipo “sottrai sempre metà fasciame” o “aggiungi sempre lo spessore alla dima”. Anche quando la costruzione richiede una compensazione, bisogna capire se la quota si riferisce al lato interno, al lato esterno o alla mezzeria della tavola. Il procedimento corretto nasce dalla legenda e dalla geometria, non da una consuetudine ripetuta senza controllare il piano.

Una scelta di metodo, non una correzione automatica

Il nodo dello spessore fasciame nei piani di costruzione non si risolve scegliendo tra aggiunta e sottrazione come fossero due comandi universali. Prima viene la domanda più importante: quale superficie voglio riprodurre e quale superficie mi sta mostrando il disegno?

Se il progetto descrive la carpenteria interna, si costruisce quella carpenteria e il fasciame si aggiunge verso l’esterno. Se descrive la sagoma esterna finita, si ricava una struttura interna arretrata quanto basta per accogliere il rivestimento. Se il kit è pensato per il doppio fasciame, si seguono le relazioni tra dime, primo strato e finitura indicate dal progetto, senza correggere le ordinate soltanto perché una misura sembra non tornare.

Questo vale anche per i piani storici più raffinati. La fedeltà non consiste nel ripetere alla lettera una quota isolata, ma nel mantenere coerente il rapporto tra ordinate, linee d’acqua, profilo longitudinale, fasciame e scala. Un modello può avere sezioni corrette e risultare comunque sbagliato se la superficie di riferimento è stata interpretata male.

La prossima volta che il dubbio fermerà la mano sopra la dima, conviene non affrettarsi a tagliare. Si torna alla legenda, si guarda da quale lato della nave passa la linea e si controlla il rapporto con il fasciame. Soltanto allora si decide se lasciare l’ordinata com’è, arretrarla per ottenere la sagoma esterna oppure intervenire sulla preparazione del rivestimento.

Il fasciame non è una tolleranza da cancellare dal disegno. È una parte della geometria dello scafo. Capire dove comincia e dove finisce significa smettere di trattarlo come un ostacolo e usarlo, finalmente, per costruire la forma che il piano sta davvero raccontando.
