Schemi di carpenteria navale: la struttura interna dei quinti

In realtà, dentro ogni sezione trasversale dello scafo si concentra una catena di forze: la spinta dell’acqua, la pressione del fasciame, il peso dei ponti e la trazione dell’attrezzatura velica devono trasferirsi senza spezzare l’allineamento dello scafo.

È qui che gli schemi di carpenteria navale dei velieri storici smettono di essere tavole da copiare e diventano strumenti di lettura. Il modellista non deve limitarsi a ricavare il profilo esterno di una costa: deve capire come quel quinto nasce sulla chiglia, dove si sovrappongono i suoi componenti, perché i giunti vengono sfalsati e in quale punto il bordo esterno deve essere smussato per ricevere il fasciame.

La struttura dei quinti è una macchina lignea composta da parti distinte. Ridurla a una sagoma unica significa perdere proprio l’informazione che rende credibile un modello d’arsenale.

Il quinto non è una costola intera: è una struttura composta

Nel linguaggio della carpenteria navale, il quinto — chiamato anche ordinata o costola principale — è la costa trasversale impostata perpendicolarmente alla chiglia. La sua funzione è definire la forma della sezione dello scafo e, insieme agli altri quinti, guidare la continuità delle linee d’acqua.

La parola ha un’origine legata al metodo costruttivo: le cinque ordinate fondamentali venivano impostate per prime sulla chiglia, a distanza regolare, per stabilire la geometria generale dello scafo. Tra queste sezioni principali si collocavano poi le altre coste, ricavate seguendo l’andamento delle forme già tracciate.

Nel modello, però, è utile non immaginare il quinto come un unico elemento verticale. La sua struttura si sviluppa dal centro verso l’alto e comprende più pezzi di legname sagomati e giuntati in successione:

• il madiere, collocato al centro e impostato sulla chiglia;
• gli staminali, o ginocchi, che proseguono il madiere sui due fianchi;
• gli scalmi, che continuano la salita della costa verso la murata;
• gli scalmotti, elementi terminali che raggiungono la parte superiore dello scafo.

Questa suddivisione segue la geometria, ma anche la logica dello sforzo. Il madiere lavora nella zona più vicina alla chiglia, dove la sezione deve sostenere e distribuire le pressioni verso il fondo. Salendo, gli staminali e gli scalmi accompagnano la curvatura della murata e ricevono il contributo del fasciame, dei bagli e delle strutture interne.

Un piano ben costruito non mostra soltanto l’arco esterno dell’ordinata. Deve rendere leggibili la posizione dei giunti, la successione dei componenti e il rapporto tra la costa e le altre linee dello scafo.

Un quinto fedele non è una sagoma ritagliata: è la traccia visibile di una struttura che trasferisce gli sforzi dalla murata alla chiglia.

La costa doppia e il principio dell’incastro sfalsato

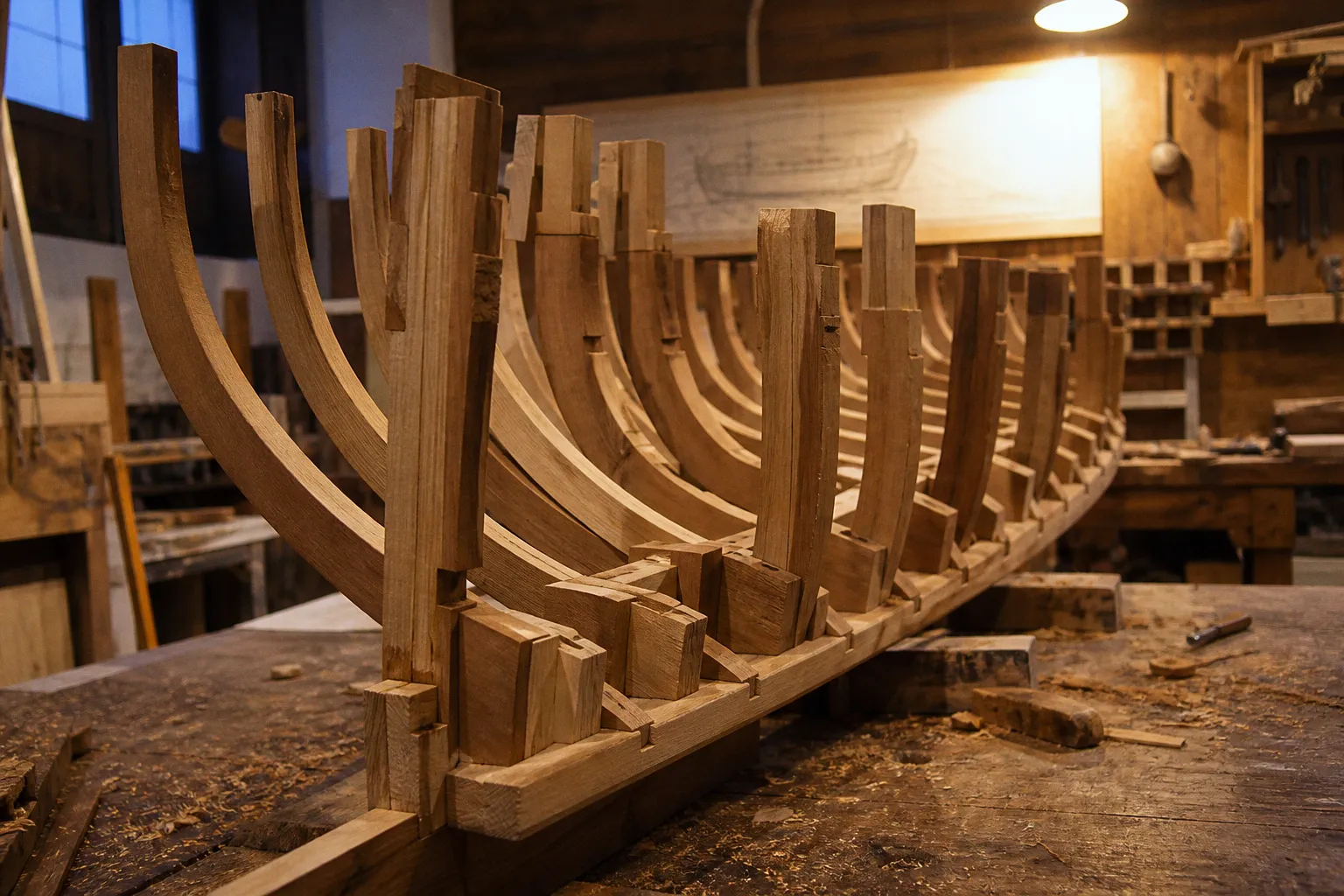

Nei velieri in legno, e nelle ricostruzioni di modellismo d’arsenale, i quinti sono generalmente realizzati a costa doppia, cioè con elementi affiancati a specchio. Al madiere si accosta un contro-madiere; allo staminale un contro-staminale; allo scalmo un contro-scalmo.

Il raddoppio non è un ornamento tecnico. Serve a irrigidire l’ossatura e, soprattutto, a evitare che tutti i giunti si concentrino sulla stessa linea. Se il punto di collegamento tra madiere e staminale coincidesse su entrambi i lati della costa, la sezione avrebbe una debolezza continua. Con l’affiancamento e lo sfalsamento, invece, una parte sostiene la zona in cui l’altra interrompe la continuità.

È lo stesso principio che si incontra in molte strutture lignee sottoposte a trazione, compressione e flessione: non basta aumentare la quantità di materiale; bisogna distribuire le interruzioni e impedire che lo sforzo di taglio si concentri in un unico punto.

Per leggere correttamente uno schema di carpenteria navale, conviene quindi separare mentalmente tre informazioni:

1. La forma della sezione, cioè il profilo esterno del quinto.

2. La composizione interna, con madiere, staminali, scalmi e scalmotti.

3. La sequenza dei giunti, che determina la resistenza e la credibilità costruttiva.

Nei piani destinati a un modello d’arsenale queste informazioni possono apparire su tavole diverse. Una vista mostra le ordinate in posizione lungo la chiglia; un’altra riporta la sezione del singolo quinto; una terza può indicare i dettagli della contro-ossatura. Il lavoro del modellista consiste nel far combaciare le tre letture senza confonderle.

La differenza tra un’ordinata da kit e un quinto storico

Molti kit commerciali utilizzano ordinate monoblocco: una serie di profili tagliati in compensato viene fissata alla chiglia e costituisce rapidamente l’ossatura di base. È una soluzione funzionale alla costruzione del modello, ma non coincide con la struttura modulare dei quinti storici.

Nel monoblocco, la costa è spesso una superficie unica, progettata per definire il volume e offrire un supporto al fasciame. Nel quinto reale, invece, la sezione nasce dall’assemblaggio di più elementi, con giunti e sovrapposizioni. Le due cose possono avere una forma esterna simile, ma raccontano processi costruttivi diversi.

La distinzione diventa decisiva quando si lavora su un modello a fasciame parzialmente aperto, su una sezione d’arsenale o su una ricostruzione nella quale la carpenteria interna rimane visibile. In questi casi, copiare soltanto il contorno produce una struttura apparentemente ordinata ma tecnicamente muta.

Dal piano alla sezione: come leggere la forma del quinto

La forma di un’ordinata cambia lungo la lunghezza dello scafo. Il quinto maestro corrisponde alla sezione di massima ampiezza: qui la nave raggiunge la maggiore larghezza e il madiere presenta la sua estensione più significativa. Spostandosi verso prua e verso poppa, le sezioni si restringono e diventano progressivamente più stellate, cioè più vicine a una forma a V.

Questo passaggio non è un dettaglio grafico. Modifica l’angolo con cui il fasciame incontra la costa, la lunghezza dei diversi componenti e l’inclinazione necessaria sul bordo esterno dell’ordinata.

La distanza costante tra due ordinate adiacenti lungo la chiglia è la maglia. Nei disegni, la maglia funziona come un ritmo strutturale: stabilisce la posizione delle coste e permette di controllare se l’andamento dello scafo procede senza bruschi cambiamenti. Se una singola ordinata è fuori posizione o presenta un profilo incoerente, l’errore non resta confinato alla sezione: si propaga nelle linee d’acqua e nel fasciame.

Per questo motivo è rischioso ricavare ogni quinto in modo isolato. La sezione va confrontata con quelle immediatamente vicine e con le linee longitudinali dello scafo. Un’ordinata può sembrare corretta osservata frontalmente, ma generare una spalla troppo pronunciata o un ventre troppo pieno quando viene verificata lungo la fiancata.

Madiere, ampiezza e rapporto con la sezione

L’ampiezza centrale del madiere equivale mediamente a circa un terzo della larghezza massima della sezione corrispondente dello scafo. È un rapporto utile per orientarsi quando si ricostruisce una tavola incompleta o si controlla una scansione poco leggibile, ma non va trasformato in una misura rigida applicabile a ogni epoca e a ogni tipo di veliero.

La carpenteria storica varia secondo il progetto, la nazionalità, la funzione della nave e la scala del disegno. Un mercantile, una nave da guerra e un’imbarcazione destinata a fondali diversi possono presentare soluzioni differenti. Anche la forma del fondo — più piena o più raccolta — modifica il modo in cui il madiere si apre verso gli staminali.

Nel disegno, il punto centrale del madiere deve essere messo in relazione con:

• la linea della chiglia;
• la posizione del centro della sezione;
• la curvatura del fondo;
• l’inizio degli staminali;
• la larghezza massima del quinto;
• l’andamento delle sezioni contigue.

Il profilo esterno, da solo, non dice se la struttura è plausibile. Occorre osservare come i vari tratti si incontrano e se la successione dei pezzi rispetta una logica di carpenteria.

Il quartabono: la smussatura che fa aderire il fasciame

Una delle operazioni più facili da trascurare nei piani di costruzione è il quartabono. Con questo termine si indica la smussatura inclinata lavorata sul bordo esterno del quinto, necessaria per permettere alle tavole del fasciame di aderire lungo la curvatura dello scafo.

Senza quartabono, ogni ordinata presenta un bordo esterno troppo perpendicolare rispetto alla tavola. Il fasciame appoggia allora soltanto su una linea sottile, o tocca in modo irregolare, creando vuoti e torsioni. Il problema cresce procedendo verso prua e verso poppa, dove le ordinate diventano più stellate e l’angolo di incontro con il fasciame cambia rapidamente.

La smussatura non è uguale su tutta la costa. Deve seguire la direzione locale delle tavole. Nella zona centrale della nave può essere contenuta; nelle sezioni più avviate verso le estremità diventa più evidente. La sua funzione è trasformare il bordo dell’ordinata in una superficie di appoggio coerente con la corsa del fasciame.

Nei modelli in scala, il quartabono deve essere ridotto secondo la scala, ma non cancellato. L’errore frequente consiste nel considerare il bordo dell’ordinata come una linea geometrica intoccabile. In realtà, quella linea è il limite di una superficie inclinata. Se il piano non la rappresenta con un tratto separato, bisogna ricavarla confrontando la sezione con il profilo longitudinale dello scafo.

Come riconoscere un quartabono corretto

Il controllo più efficace non si fa guardando il singolo quinto, ma simulando il passaggio del fasciame. Una stecca sottile o un listello flessibile appoggiato su più ordinate deve mantenere un contatto progressivo, senza saltare da un bordo all’altro.

I segnali di un quartabono insufficiente sono abbastanza chiari:

• il listello tocca solo gli spigoli delle ordinate;
• il fasciame tende a ruotare invece di seguire la curva;
• tra una costa e l’altra compaiono piccoli vuoti;
• la tavola si appoggia correttamente al centro ma si stacca verso le estremità;
• la superficie esterna assume una forma spezzata, con cambi d’angolo visibili.

La smussatura va eseguita dopo aver verificato la posizione delle ordinate. Se la costa è ancora fuori allineamento, correggere il quartabono significa inseguire un errore con un altro errore. Prima si controlla la geometria generale; poi si lavora il bordo per accompagnare il fasciame.

Il quartabono non corregge una forma sbagliata: rende costruibile una forma già corretta.

Costruire il quinto in scala senza perdere la logica storica

Quando si passa dal disegno al legno, la tentazione è semplificare. Alcune semplificazioni sono necessarie: la scala non consente sempre di riprodurre ogni sovrapposizione con lo stesso spessore dell’originale. Ma semplificare la materia non significa cancellare la logica.

Il primo passaggio consiste nel determinare la posizione della chiglia e la linea di riferimento della sezione. Da qui si ricava il madiere, controllando che il suo asse coincida con quello della nave. Gli staminali devono poi proseguire la curvatura senza creare gradini, mentre scalmi e scalmotti devono accompagnare la salita verso la murata.

Per un lavoro accurato, è utile preparare una tavola di controllo con le seguenti informazioni:

La costa doppia richiede particolare attenzione. Il secondo elemento non va semplicemente incollato sopra il primo come una decorazione. Deve contribuire alla continuità meccanica, coprendo o sfalsando il giunto dell’elemento sottostante. In una costruzione a vista, questa differenza si legge subito: una contro-ossatura correttamente impostata sembra avvolgere la prima, mentre una sovrapposizione casuale produce una serie di toppe.

Una sequenza di lavoro affidabile

Per trasformare i disegni tecnici della carpenteria navale in un’ossatura coerente, la sequenza può essere organizzata in questo modo:

1. Identificare le sezioni principali.

Prima di tagliare, distinguere il quinto maestro, le sezioni verso prua e quelle verso poppa. Non tutte le ordinate hanno la stessa funzione geometrica.

2. Controllare la maglia.

La distanza tra le coste deve rimanere coerente lungo la chiglia secondo il piano. Un piccolo errore ripetuto altera l’intera lettura del fasciame.

3. Separare i componenti del quinto.

Tracciare madiere, staminali, scalmi e scalmotti come parti costruttive, anche quando la scala impone di ridurne la distinzione.

4. Sfalsare i giunti della costa doppia.

Il contro-madiere e gli elementi successivi devono rafforzare la struttura, non replicare la stessa linea di interruzione.

5. Verificare la continuità delle linee d’acqua.

Prima del fasciame, controllare lo scafo con listelli flessibili o dime di riscontro. La sezione corretta deve funzionare anche in successione.

6. Lavorare il quartabono.

La smussatura va adattata alla zona dello scafo e alla direzione delle tavole, senza applicare un’inclinazione uniforme per comodità.

7. Montare il fasciame per controlli progressivi.

Non aspettare la chiusura completa dello scafo per scoprire che una costa è troppo larga o troppo arretrata.

Questa procedura non sostituisce il piano originale, ma aiuta a far emergere i punti in cui il disegno deve essere interpretato. Nei documenti storici, infatti, alcune informazioni sono distribuite tra tavole diverse. Una linea apparentemente secondaria può indicare la faccia di riferimento, la posizione di un giunto o il lato da smussare.

Le linee d’acqua come verifica della carpenteria

La struttura dei quinti non si giudica soltanto dalla regolarità delle coste. Il controllo decisivo arriva dalle linee d’acqua e dalle sezioni longitudinali. Queste curve descrivono il modo in cui lo scafo si muove attraverso l’acqua e permettono di verificare se l’insieme delle ordinate forma una superficie continua.

In un veliero storico, la geometria non è mai una serie di profili indipendenti. Ogni quinto modifica il tratto successivo. Una sezione troppo piena aumenta il volume locale; una sezione troppo stretta crea una rientranza; una variazione improvvisa produce un difetto che il fasciame può mascherare solo a costo di torsioni e forzature.

Il modellista che lavora sui piani di costruzione dovrebbe osservare almeno tre direzioni:

• trasversale, per controllare la forma del singolo quinto;
• longitudinale, per seguire la continuità della fiancata e del fondo;
• diagonale, per individuare cambiamenti irregolari che non emergono nelle due viste principali.

Le diagonali sono particolarmente utili nelle zone di prua e di poppa, dove la sezione diventa più stellata e il fasciame cambia direzione con maggiore rapidità. Se una diagonale si interrompe o presenta un’oscillazione, la causa può trovarsi in un’ordinata fuori profilo, in una maglia non rispettata o in un quartabono lavorato in modo discontinuo.

Questa verifica porta a una conclusione pratica: non bisogna correggere ogni costa osservando il solo disegno della sezione. Il quinto è corretto soltanto quando entra senza attrito nella rete delle linee dello scafo.

Quando il piano è incompleto o di difficile lettura

I disegni tecnici navali storici non hanno sempre la chiarezza di una tavola moderna. Possono essere scansioni sbiadite, copie ridotte, fogli privi di una scala leggibile o tavole in cui la distinzione tra costa, contro-costa e linea del fasciame è affidata a spessori minimi.

In questi casi, il primo rischio è attribuire troppa autorità a una singola linea. Una linea doppia può indicare due elementi distinti, ma può anche rappresentare un bordo, una sezione o una sovrapposizione. Prima di ricostruirla in legno, conviene confrontarla con la tavola delle ordinate, con il profilo della chiglia e con le sezioni vicine.

Un metodo utile è creare una copia di lavoro del disegno e annotare, senza modificare l’originale:

• la linea della chiglia;
• il centro del madiere;
• il limite del profilo esterno;
• i punti di giunzione;
• il lato interno e quello esterno della costa;
• la direzione prevista del quartabono;
• la posizione della contro-ossatura.

Non sempre sarà possibile ricavare lo spessore reale dei singoli elementi. Il dato varia in rapporto all’epoca, alla tradizione costruttiva, alla nazionalità del veliero e alla scala del modello. Quando il piano non lo specifica, è più corretto mantenere coerente la gerarchia dei pezzi che inventare una misura millimetrica apparentemente precisa.

La fedeltà non consiste nel moltiplicare dettagli arbitrari. Consiste nel rispettare il modo in cui la struttura lavora.

La carpenteria visibile e il valore del modello d’arsenale

Un modello completamente fasciato può nascondere gran parte del lavoro interno. Un modello d’arsenale o una sezione aperta, invece, rende leggibile la successione dei quinti, la posizione dei bagli, la doppia costa e la relazione tra chiglia e fasciame. Qui la carpenteria diventa il soggetto principale.

La qualità non dipende dalla quantità di elementi aggiunti, ma dalla loro coerenza. Un madiere troppo largo, una sovrapposizione senza sfalsamento o uno scalmotto fuori allineamento alterano la struttura più di un dettaglio mancante. Il legno deve mostrare la direzione del carico: la pressione del fasciame deve trovare una continuità, il peso dei ponti deve scaricarsi sull’ossatura, la curvatura delle murate deve accompagnare le forze senza apparire casuale.

Anche la scelta della scala deve seguire questa logica. Un elemento troppo sottile può perdere consistenza e deformarsi; uno troppo spesso falsifica la proporzione della sezione. Non esiste uno spessore universale da applicare a ogni veliero storico. Il riferimento deve rimanere il piano, integrato con la geometria complessiva e con il livello di dettaglio che il modello vuole rappresentare.

In questo senso, i disegni tecnici di carpenteria navale non sono soltanto istruzioni per tagliare il legno. Sono una grammatica. Il madiere stabilisce l’attacco alla chiglia, gli staminali fanno salire la costa, gli scalmi portano la spinta verso la murata, gli scalmotti chiudono la sezione e la contro-ossatura distribuisce le discontinuità. Se si comprende questa grammatica, anche una tavola incompleta può essere interrogata con metodo.

La fedeltà nasce dal percorso degli sforzi

Ricostruire la struttura interna dei quinti significa seguire un percorso di forze. Dalla murata al fondo, dal fasciame alla costa, dalla costa alla chiglia: ogni elemento ha una posizione perché riceve, trasferisce o contrasta uno sforzo.

Il quinto maestro mostra la massima ampiezza dello scafo. Le sezioni verso le estremità restringono il volume e aumentano l’inclinazione delle superfici. La maglia ordina la successione delle coste. La costa doppia sfalsa i giunti e irrigidisce l’insieme. Il quartabono permette alle tavole di appoggiarsi e di seguire la curvatura senza forzature.

Questi elementi non vanno studiati separatamente. La loro efficacia sta nella relazione: una sezione corretta ma collocata male produce una linea d’acqua irregolare; una costa ben composta ma priva di quartabono non riceve correttamente il fasciame; un doppio elemento applicato senza logica non rafforza la struttura.

Nei piani di carpenteria navale la forma è soltanto il risultato finale. Prima vengono il carico, il giunto e la direzione dello sforzo.

Per questo, quando si lavora sui piani di costruzione di un veliero storico, la domanda più utile non è soltanto se il profilo appare bello o simmetrico. Bisogna chiedersi se la struttura potrebbe davvero funzionare: se il madiere scarica sulla chiglia, se gli staminali accompagnano la curvatura, se la contro-ossatura copre i giunti, se il quartabono segue il fasciame e se tutte le sezioni formano una superficie continua.

Un modello costruito in questo modo non è una semplice riproduzione delle forme esterne. È una macchina del vento congelata nel tempo, leggibile attraverso la sua ossatura. La precisione nasce quando il disegno, il legno e la fisica tornano a indicare la stessa direzione.
