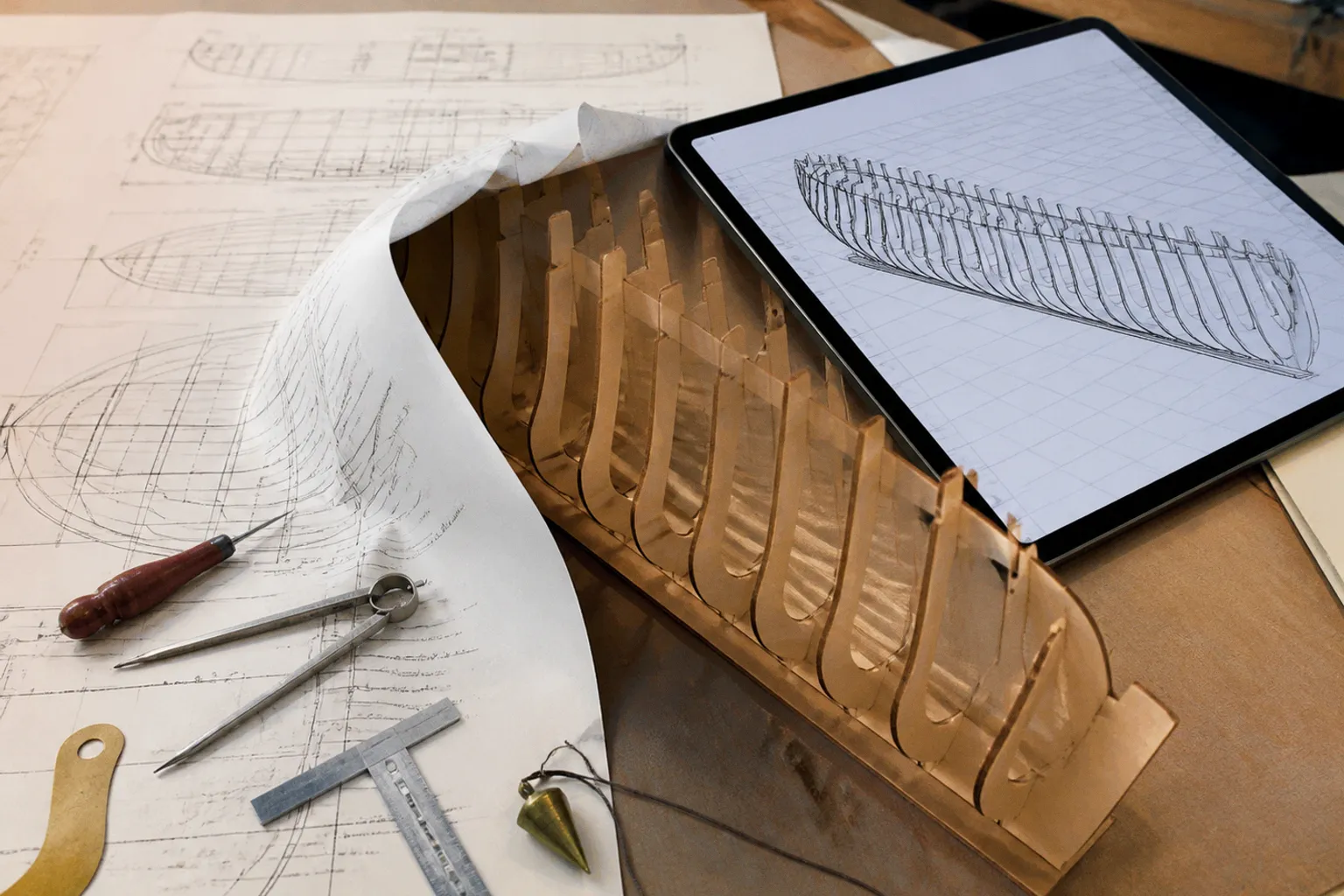

Nel modellismo navale storico basta una piccola incoerenza tra chiglia, ordinate e linee d’acqua per ritrovarsi con uno scafo che sembra corretto in pianta, ma mostra una pancia inattesa osservandolo di profilo.
Il tracciato dei quinti è il punto in cui il piano di costruzione diventa materia. Da una parte abbiamo il disegno manuale, fatto di squadre, piombi, aste flessibili, carta copiativa e correzioni pazienti. Dall’altra troviamo il CAD, con le sue sezioni virtuali, le curve vettoriali e la possibilità di preparare direttamente il taglio su compensato con CNC o laser. Non è una sfida tra passato e futuro. È piuttosto una scelta di metodo, e la scelta migliore dipende da quanto conosciamo il disegno di partenza, dal tipo di veliero e dal rapporto che vogliamo avere con il lavoro.
Prima del tracciato: capire che cosa stiamo disegnando
Nel nostro laboratorio il tracciato dei quinti non comincia dalla singola ordinata. Comincia dalla lettura dell’intero piano di costruzione. Un’ordinata isolata può essere disegnata con grande precisione e, nello stesso tempo, risultare incompatibile con il resto dello scafo. La forma corretta nasce dall’accordo fra tre rappresentazioni dello stesso volume:
- il profilo, cioè la vista laterale dello scafo, dove leggiamo chiglia, ruota di prua, dritto di poppa, insellatura e andamento generale;
- la pianta, nella quale compaiono le linee d’acqua e la progressiva apertura dello scafo verso il baglio massimo;
- le sezioni trasversali, che ci restituiscono la forma dei quinti dalla chiglia fino al bordo superiore.
Queste tre viste non sono tavole separate da consultare una alla volta. Sono una rete di corrispondenze. Un punto sulla sezione maestra deve ritrovarsi alla stessa altezza nel profilo e alla stessa distanza dall’asse nella pianta. Quando questa relazione si interrompe, la curva del fasciame comincia a portare alla luce l’errore.
La chiglia costituisce la struttura longitudinale centrale. I quinti, o ordinate, la attraversano trasversalmente e sostengono il fasciame durante la costruzione. Nel modello statico possono essere realizzati con compensato, legno massello o altri materiali adatti alla scala, ma la loro funzione rimane la stessa: definire il corpo dello scafo prima che il fasciame lo rivesta.
Qui entra in gioco una distinzione che spesso viene trascurata. Il tracciato può essere preciso sulla carta, ma non ancora pronto per il montaggio. Dobbiamo infatti considerare lo spessore del materiale, l’eventuale battuta della chiglia, la sequenza di assemblaggio e il margine necessario per il quartabuono. Una linea che rappresenta la superficie teorica dello scafo non coincide automaticamente con il bordo esterno del pezzo da tagliare.
Un quinto corretto non è soltanto una curva ben disegnata: è una curva che dialoga senza attrito con chiglia, fasciame e sezioni vicine.
La sezione maestra come riferimento
Nel progetto di un veliero, la sezione maestra è spesso il primo punto da osservare con attenzione. Non perché sia sempre la più difficile, ma perché ci aiuta a capire il carattere dello scafo: il grado di pienezza, la forma del fondo, l’angolo delle murate e la rapidità con cui la sezione si restringe verso prua e poppa.
Se lavoriamo su piani storici, le informazioni possono essere incomplete, deformate dalla riproduzione o distribuite su tavole nate per scopi diversi. Una scansione leggermente stirata in una direzione altera tutte le proporzioni. Prima di riportare una sezione sul legno conviene quindi verificare le scale grafiche, gli assi di riferimento e la coerenza tra le proiezioni.
Nel disegno manuale questa verifica avviene attraverso il confronto continuo. Nel CAD possiamo sovrapporre, misurare e correggere con maggiore rapidità, ma non possiamo saltare la lettura. Un programma riconosce una geometria incoerente e la riproduce con ordine; non sempre sa dirci se quella geometria appartiene davvero a un veliero storico.
Il disegno manuale: lentezza utile e controllo della linea
Il disegno manuale conserva un vantaggio concreto: ci costringe a vedere la forma mentre la costruiamo. Una matita, una squadra e un’asta flessibile non nascondono il passaggio fra un punto e l’altro. La pressione della mano cambia, la mina lascia un segno più o meno mordente, la carta oppone un certo attrito. Sono sensazioni semplici, ma aiutano a riconoscere quando una curva è fluida e quando invece sta venendo forzata.
Per impostare un piano di costruzione tradizionale si parte normalmente dal grigliato. Le linee verticali e orizzontali stabiliscono la relazione fra profilo, pianta e sezioni. I piombi trasferiscono le quote, mentre le aste flessibili aiutano a collegare i punti con continuità. La chiglia e l’insellatura vengono riportate nel profilo; le linee d’acqua organizzano la pianta; le sezioni trasversali permettono di ricostruire la forma delle ordinate.
L’asta flessibile è uno strumento umile, ma molto rivelatore. Se per passare attraverso i punti dobbiamo esercitare una pressione eccessiva, probabilmente c’è un punto da ricontrollare. Una curva navale non dovrebbe presentare avvallamenti improvvisi o rigonfiamenti che non trovano corrispondenza nelle sezioni vicine. La continuità visiva non sostituisce la misura, ma mette in evidenza gli errori prima che arrivino al compensato.
Il valore delle correzioni sul foglio
Nel lavoro manuale, la correzione non è un incidente da nascondere. Fa parte della costruzione del piano. Possiamo ridisegnare una linea d’acqua, spostare un punto, verificare la sezione successiva e tornare al profilo. Ogni passaggio lascia una traccia del ragionamento.
Questo diventa particolarmente utile quando ricostruiamo un veliero a partire da documentazione storica non perfettamente omogenea. Un piano d’archivio può restituire una forma generale, mentre fotografie, rilievi o disegni tecnici navali storici più tardi possono chiarire un dettaglio della poppa o dell’attacco della ruota di prua. Disegnando a mano siamo portati a interrogarci sul rapporto fra le parti, non soltanto a trasferire coordinate.
Il limite è il tempo, ma non solo. La qualità dipende dalla costanza della mano, dalla leggibilità del foglio e dalla capacità di mantenere la stessa scala durante tutti i passaggi. Una linea ripassata più volte può diventare spessa; un riferimento cancellato può lasciare una depressione nella carta; una fotocopia può perdere nitidezza proprio nei punti più delicati.
Per ridurre questi inconvenienti, molti modellisti lavorano su carta copiativa o su supporti trasparenti, conservando separati l’originale e le modifiche. È una scelta prudente: il piano di partenza rimane intatto, mentre il tracciato operativo può essere adattato alla scala, al materiale e alla tecnica di costruzione.
Quando il manuale dà il meglio
Il disegno manuale è particolarmente adatto quando:
- il piano è già leggibile e presenta sezioni sufficienti da collegare;
- dobbiamo interpretare una documentazione irregolare, con parti da ricostruire attraverso il confronto;
- vogliamo comprendere fisicamente la progressione delle forme, senza delegare subito il passaggio a un software;
- lavoriamo su un singolo modello e le correzioni sono parte integrante dello studio;
- la costruzione prevede il taglio con traforo e una rifinitura progressiva sul legno.
Il traforo manuale non richiede che il disegno sia perfetto in senso astratto. Richiede piuttosto che sappiamo dove si trova la linea utile e quale parte del materiale dovrà essere asportata. In questo contesto, la mano che disegna e la mano che lima appartengono allo stesso processo.
Il CAD 2D e 3D: precisione, ripetibilità e controllo delle sezioni
Con il CAD il tracciato dei quinti cambia ritmo. Le coordinate possono essere modificate senza ridisegnare l’intera tavola, le curve possono essere controllate e le sezioni estratte da un modello tridimensionale. In una progettazione navale storica 3D, lo scafo viene costruito come una superficie o un solido virtuale; il programma permette poi di sezionarlo lungo piani prestabiliti e di ricavare le ordinate nella posizione desiderata.
Il vantaggio non sta soltanto nella velocità. È soprattutto la ripetibilità a fare la differenza. Se cambiamo la scala del modello o correggiamo una parte della superficie, possiamo aggiornare le sezioni senza ricominciare da zero. Possiamo inoltre preparare tavole separate per chiglia, quinti, false ordinate, ponti e altri elementi strutturali, mantenendo una relazione coerente fra i componenti.
Il CAD 2D è già sufficiente per molte ricostruzioni. Permette di vettorializzare le linee, pulire il disegno, impostare le quote e organizzare il tracciato in livelli distinti. Il 3D diventa più interessante quando le informazioni sono numerose o quando dobbiamo verificare il comportamento complessivo dello scafo.
Le linee d’acqua nel modellismo possono così essere trattate come sezioni ordinate di una superficie, non come semplici curve da copiare. Possiamo controllare la distanza dall’asse, la progressione delle ordinate e la continuità delle murate. Il software aiuta a vedere ciò che sul foglio richiederebbe molte sovrapposizioni, ma il risultato dipende sempre dalla qualità dei dati inseriti.
Il rischio della precisione apparente
Un tracciato digitale può avere contorni puliti, nodi perfettamente allineati e misure espresse con molte cifre. Nulla di tutto questo garantisce che il modello sia storicamente o costruttivamente corretto.
Il problema più frequente non è un errore del programma, ma un’interpretazione iniziale sbagliata. Se importiamo una tavola deformata, il CAD può ridisegnarla con grande rigore nella deformazione. Se confondiamo una linea d’acqua con una linea di costruzione, otteniamo sezioni ordinate ma prive del significato corretto. Se non distinguiamo tra superficie teorica e bordo del pezzo, il taglio automatico produrrà componenti precisi e inutilizzabili.
Per questo il CAD non sostituisce la conoscenza della carpenteria navale. Non decide da solo dove collocare un quinto, non interpreta una fotografia d’archivio e non corregge automaticamente il quartabuono in funzione del fasciame reale. La sua forza è rendere esplicito, modificabile e ripetibile ciò che noi abbiamo compreso.
Il CAD elimina molte incertezze del gesto, non quelle della lettura: una geometria sbagliata resta sbagliata anche quando è tagliata al laser.
Quando conviene il modello tridimensionale
La modellazione 3D è utile soprattutto in quattro situazioni.
1. Quando le sezioni sono numerose o ravvicinate.
Preparare manualmente molti quinti, mantenendo la stessa scala e lo stesso rapporto con la chiglia, può diventare dispersivo. Nel modello 3D le sezioni possono essere estratte secondo una spaziatura definita.
2. Quando dobbiamo correggere una superficie complessa.
Le transizioni di prua e poppa richiedono spesso un controllo più ampio della singola ordinata. Vedere il volume permette di riconoscere una curva che, isolata sul foglio, sembrava plausibile.
3. Quando vogliamo produrre più copie o più varianti dello stesso modello.
Un tracciato digitale può essere scalato e adattato, purché si ricalcolino spessori, incastri e proporzioni costruttive.
4. Quando il taglio sarà eseguito con CNC o laser.
In questo caso il file deve essere pulito, chiuso dove necessario e organizzato secondo il materiale e il processo di lavorazione. Il passaggio dalla linea al pezzo richiede una preparazione specifica, non una semplice esportazione.
Il 3D è quindi un ambiente di controllo e di progetto. Non è una scorciatoia per evitare di capire la nave.
Dal piano al compensato: il passaggio che decide il risultato
Una volta completato il tracciato, dobbiamo trasferirlo sul materiale. È qui che la precisione teorica incontra la porosità del legno, la flessibilità del compensato, il mordente della matita e l’attrito della lama.
Nel taglio manuale delle ordinate la regola più importante è semplice: dobbiamo mantenere la sega leggermente all’esterno della linea tracciata. Il segno rappresenta il limite della forma; la lama deve lasciare un piccolo margine da rifinire. Se tagliamo verso l’interno, sottraiamo materiale che appartiene alla geometria dell’ordinata. Una raspa può correggere un eccesso, ma non ricostruisce una parte mancante senza aggiunte e incollaggi.
Il margine non va interpretato come una tolleranza universale valida per ogni scala e ogni materiale. Dipende dalla precisione del traforo, dalla larghezza della lama, dalla durezza del compensato e dalla qualità del tracciato. L’indicazione costante è il verso dell’errore: meglio rimanere fuori e avvicinarsi alla linea con lime e carta abrasiva, piuttosto che oltrepassarla.
Carta, copia e tracciato digitale
Nel trasferimento manuale possiamo usare carta copiativa, sagome rigide o stampe fissate al compensato. Il supporto deve rimanere fermo: anche un piccolo scorrimento modifica la posizione dei riferimenti e può alterare l’allineamento degli incastri.
Quando usiamo un file CAD per la stampa, dobbiamo controllare la scala reale della stampa e verificare che il programma di visualizzazione non abbia adattato automaticamente il disegno al formato del foglio. Un rettangolo di controllo o una quota nota, inseriti nel disegno, ci permettono di accorgerci subito di una riduzione o di un ingrandimento involontario.
Prima del taglio è utile separare graficamente:
- il contorno esterno dell’ordinata;
- l’apertura interna, se prevista;
- la linea di chiglia o l’incastro;
- l’asse centrale;
- i riferimenti delle linee d’acqua;
- le zone che dovranno essere lasciate piene per il montaggio provvisorio.
Queste linee non hanno tutte la stessa funzione. Il contorno esterno definisce la forma; l’asse orienta il pezzo; l’incastro stabilisce la relazione con la chiglia. Confonderle significa trasferire sul legno un disegno leggibile soltanto da chi lo ha creato.
Il quartabuono non è un dettaglio finale
Le ordinate sono supporti di forma, ma il fasciame non si appoggia su una serie di bordi perfettamente paralleli alla sezione originale. Dobbiamo lavorare il quartabuono, cioè inclinare progressivamente il bordo delle ordinate affinché i listelli possano aderire senza creare spigoli o vuoti.
Questo passaggio rende evidente perché la precisione del tracciato e la manualità non siano separabili. Un quinto tagliato con grande esattezza può comunque richiedere una correzione sul bordo. La quantità di materiale da asportare cambia lungo lo scafo e raggiunge le condizioni più delicate verso prua e poppa, dove la direzione del fasciame si chiude e l’angolo di appoggio diventa più accentuato.
Nel disegno possiamo indicare riferimenti utili, ma il controllo definitivo avviene con il listello in mano. La venatura, la flessibilità e la risposta alla curvatura ci dicono se la transizione è continua. Il legno non segue una superficie perché il computer l’ha definita: segue una superficie quando la preparazione delle ordinate e la piegatura del listello hanno creato un appoggio coerente.
Disegno manuale e CAD a confronto
Non esiste una superiorità assoluta. I due metodi risolvono problemi diversi e presentano punti delicati diversi.
| Aspetto | Disegno manuale | CAD 2D/3D |
|---|---|---|
| Lettura del piano | Costringe a confrontare direttamente profilo, pianta e sezioni | Permette sovrapposizioni, misure e controlli rapidi |
| Correzione delle curve | Richiede rifacimento o modifica fisica del disegno | Consente di spostare punti e aggiornare le geometrie |
| Comprensione dello scafo | Molto concreta, legata al gesto e alla progressione delle linee | Ampia nel 3D, ma dipendente dalla qualità del modello |
| Ripetibilità | Limitata dalla precisione del trasferimento manuale | Elevata, soprattutto per più copie o scale diverse |
| Preparazione al taglio | Adatta al traforo, con rifinitura progressiva | Adatta a CNC e laser dopo la corretta preparazione del file |
| Rischio principale | Errori di scala, spessore della linea e trasferimento | Precisione apparente su dati o interpretazioni errate |
| Attrezzatura | Squadre, piombi, aste flessibili, matita e supporti | Software, computer e strumenti per l’esportazione o il taglio |
| Rapporto con il restauro | Favorisce la comprensione lenta delle lacune del piano | Aiuta a ricostruire, confrontare e archiviare varianti |
| Curva di apprendimento | Richiede esercizio della mano e dell’occhio | Richiede conoscenza del disegno navale e del software |
| Correzione sul legno | Naturale, perché il margine resta visibile e lavorabile | Possibile, ma il taglio automatico tende a consegnare pezzi già definiti |
La tabella mostra una cosa che nel lavoro quotidiano appare ancora più chiara: non stiamo scegliendo soltanto uno strumento. Stiamo scegliendo dove collocare il momento della verifica.
Con il manuale verifichiamo spesso durante il tracciamento e il montaggio. Con il CAD possiamo verificare prima del taglio, sul modello e sulle tavole derivate. Se il controllo viene saltato in entrambi i casi, il risultato non migliora per il semplice fatto di avere usato una tecnologia più recente.
Un metodo ibrido per i velieri storici
Per molti progetti la soluzione più solida è unire i due approcci. Il disegno manuale può aiutarci a interpretare la documentazione e a ricostruire le intenzioni costruttive; il CAD può ordinare le informazioni e rendere più coerente la produzione delle parti.
Un percorso ibrido può svilupparsi così:
1. Leggiamo il piano originale senza ridisegnarlo subito.
Identifichiamo scala, assi, profilo, pianta, linee d’acqua e sezioni disponibili. Annotiamo le zone in cui il documento presenta lacune o deformazioni.
2. Verifichiamo manualmente le corrispondenze principali.
Anche se il risultato finale sarà digitale, il confronto con squadra, piombi e asta flessibile aiuta a riconoscere le linee che non si incontrano in modo coerente.
3. Digitalizziamo le geometrie utili.
Il CAD 2D può servire per pulire il disegno, mantenere separati i riferimenti e creare una base ordinata. In questa fase non dovremmo correggere automaticamente ciò che non abbiamo ancora interpretato.
4. Costruiamo il volume in 3D solo quando porta un vantaggio reale.
Non ogni modello richiede una superficie complessa. Se bastano poche ordinate ben definite e un piano leggibile, il 2D può essere più trasparente e meno dispersivo.
5. Estraiamo i quinti e controlliamo le sezioni vicine.
Ogni ordinata deve essere osservata non soltanto come forma singola, ma come parte di una progressione. La prua e la poppa meritano un controllo particolare, perché in quelle zone gli errori diventano evidenti durante la posa del fasciame.
6. Prepariamo il taglio lasciando distinguibili forma e riferimenti.
Un file destinato al laser o alla CNC deve essere chiaro anche dopo l’esportazione. Gli incastri, gli assi e le linee di costruzione vanno gestiti secondo la funzione che avranno sul pezzo.
7. Conserviamo una versione non modificata del piano.
Ogni correzione dovrebbe rimanere tracciabile. Nel restauro dei disegni navali, sapere da quale informazione è nata una modifica conta quanto la modifica stessa.
Questo metodo non mette insieme due tecniche per prudenza generica. Le mette in relazione perché ciascuna vede qualcosa che l’altra tende a lasciare sullo sfondo. La mano riconosce la qualità della curva; il modello digitale controlla la coerenza globale. Il legno verifica entrambi.
Il ruolo delle fonti storiche e dei piani d’archivio
Quando lavoriamo su un veliero storico, il piano di costruzione non è sempre un progetto completo nel senso moderno del termine. Può essere una tavola tecnica, un rilievo, una ricostruzione, una copia o una composizione di documenti provenienti da periodi diversi. La fedeltà del modello dipende allora dalla capacità di distinguere il dato osservato dall’ipotesi ricostruttiva.
I piani d’archivio conservati sistematicamente a partire dall’età moderna, in particolare tra XVII e XVIII secolo, costituiscono una base preziosa, ma non eliminano la necessità di interpretare. Le convenzioni grafiche possono cambiare; le scale possono essere diverse; alcune parti possono essere rappresentate per funzione e non come vere sezioni geometriche.
Nel nostro lavoro conviene separare almeno tre livelli:
- ciò che il documento mostra direttamente;
- ciò che può essere ricavato confrontando più viste;
- ciò che dobbiamo ricostruire per rendere il modello costruibile.
Il CAD è molto utile per conservare questi livelli in tavole o gruppi distinti. Il disegno manuale, invece, ci obbliga spesso a lasciare visibile il percorso della ricostruzione. Entrambi possono essere rigorosi, purché non trasformiamo una scelta interpretativa in un dato certo.
Le fotografie di navi conservate, i rilievi e le immagini di dettagli costruttivi possono aiutare a comprendere l’andamento di un’opera morta, l’attacco di una sovrastruttura o il rapporto fra fasciame e ordinate. Non possono però fornire da sole tutte le sezioni interne. Anche qui il compito del modellista è ricomporre le informazioni senza confondere la somiglianza visiva con la prova geometrica.
Quale metodo scegliere in base al progetto
Per un modello didattico o per un primo scafo a ordinate e fasciame, il disegno manuale offre un apprendimento difficile da sostituire. Tracciare le linee d’acqua, riportare i piombi e correggere una sezione con l’asta flessibile ci fa comprendere perché lo scafo si apre, dove si chiude e come il fasciame incontrerà i quinti.
Per un veliero complesso, con molte sezioni e componenti ripetuti, il CAD può ridurre il lavoro ripetitivo e rendere più semplice l’aggiornamento del progetto. È particolarmente efficace quando possediamo già una buona base documentaria e sappiamo controllare la qualità delle superfici.
Per il restauro o la ricostruzione da piani incompleti, la scelta più prudente è spesso il metodo ibrido. Prima interpretiamo, poi digitalizziamo; non il contrario. Un file ordinato non deve cancellare le incertezze del documento originale, ma renderle leggibili e gestibili.
Per il taglio manuale, il disegno su carta o una stampa ben preparata sono sufficienti. Il margine esterno della linea ci lascia una riserva di materiale da rifinire. Per il taglio CNC o laser, invece, la preparazione geometrica deve essere più rigorosa: bisogna considerare la larghezza del taglio, la posizione degli incastri, la natura del compensato e il modo in cui i pezzi verranno estratti dal foglio. Anche senza attribuire una tolleranza numerica universale, sappiamo che il processo automatico non perdona un contorno impostato male.
La precisione che serve davvero
Nel modellismo navale storico la precisione non coincide con il maggior numero possibile di decimali. Una sezione può essere calcolata con grande accuratezza e poi risultare sbagliata perché collocata alla distanza errata dalla precedente. Al contrario, un disegno manuale privo di apparente perfezione strumentale può produrre uno scafo convincente se mantiene l’armonia delle linee e la coerenza fra le viste.
La precisione utile è quella che il materiale riesce a trasformare in forma. Un bordo troppo sottile può scheggiarsi; un incastro esatto sul monitor può diventare lasco nel compensato; una curva corretta in pianta può richiedere un adattamento dopo la posa dei primi listelli. Il nostro compito non è difendere il piano contro il legno, ma portare il piano fino al legno senza perdere il suo significato.
Per questo è bene controllare il modello in più momenti:
- sul piano, confrontando le tre proiezioni;
- sul file, verificando scala, assi, sezioni e contorni;
- sui pezzi tagliati, controllando allineamento e incastri;
- sull’ossatura montata, osservando simmetria e progressione delle forme;
- con alcuni listelli di prova, prima di procedere al fasciame completo.
Un controllo anticipato costa poco. Una correzione dopo la chiusura del fasciame può richiedere di rimuovere materiale, indebolire una zona già incollata e ricostruire parti che sembravano concluse.
La nostra scelta: strumento diverso, stesso mestiere
Il confronto tra disegno manuale e CAD non dovrebbe diventare una questione di appartenenza. Il modellista che lavora a matita non è meno preciso per definizione, così come chi usa la modellazione 3D non sta necessariamente evitando la parte artigianale. In entrambi i casi dobbiamo saper leggere un piano, riconoscere una curva poco credibile, capire la funzione di un quinto e prevedere come il legno reagirà al montaggio.
Il disegno manuale ci insegna a sentire la linea attraverso la mano. Il CAD ci offre una superficie controllabile, modificabile e ripetibile. Il traforo ci ricorda che ogni errore verso l’interno può costringerci a ricostruire il pezzo. Il fasciame, infine, mette tutti i metodi davanti alla stessa verifica: la continuità della forma.
Se stiamo iniziando, possiamo partire dalla carta senza considerarla una rinuncia tecnologica. Se il progetto è ampio o richiede molte copie, il CAD può diventare un alleato prezioso. Se la documentazione è storica e incompleta, conviene lasciare che i due strumenti si correggano a vicenda, mantenendo sempre visibile il ragionamento che ha portato a ogni modifica.
Il consiglio con cui possiamo chiudere è concreto: prima di scegliere il software o preparare il traforo, scegliamo una sezione e seguiamola attraverso profilo, pianta e ordinata. Se la linea mantiene la sua continuità in tutte e tre le viste, abbiamo una base solida. Da lì, la matita e il CAD non sono avversari: sono due modi diversi di accompagnare la stessa forma fino alla venatura del legno.
