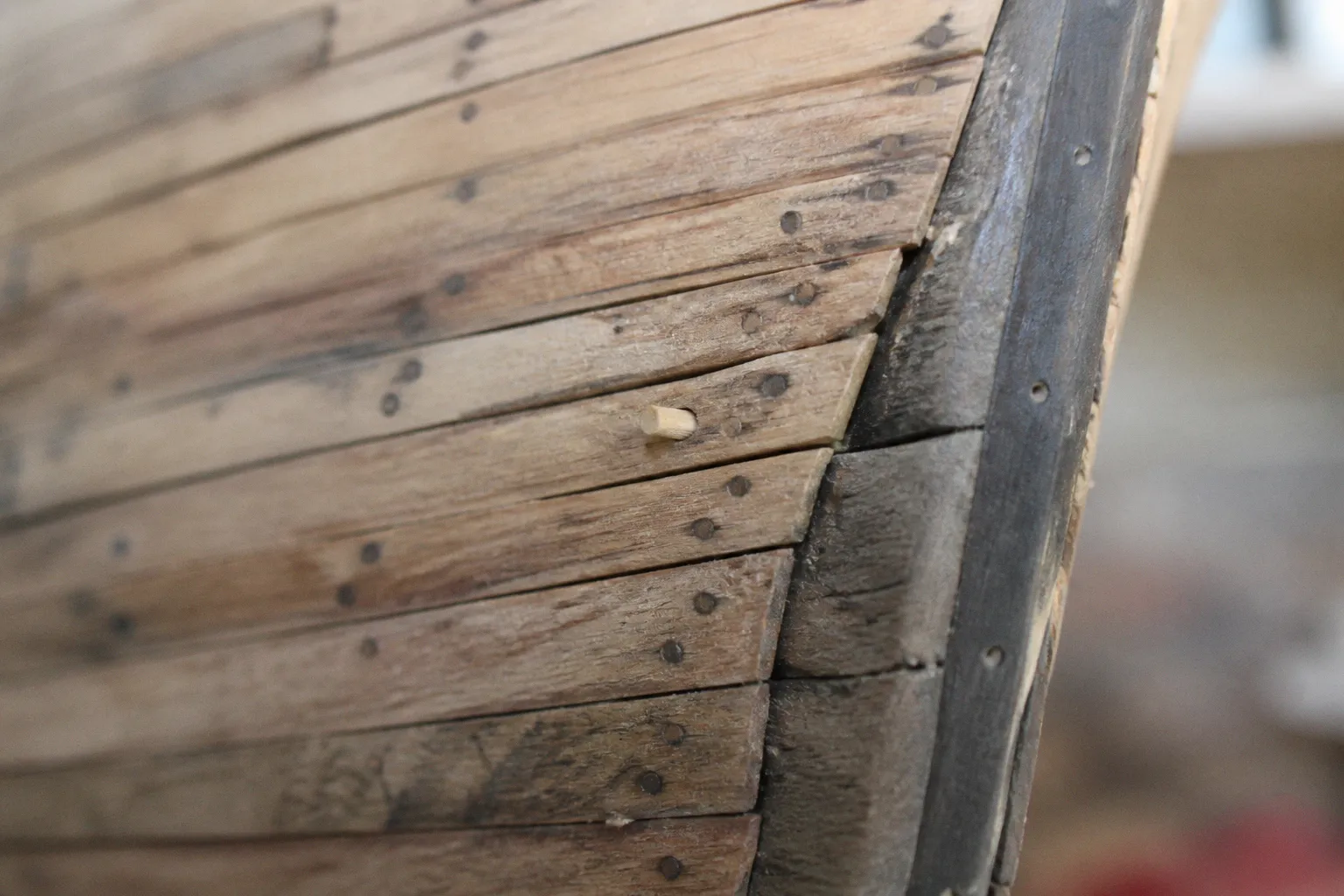

Chiodatura del fasciame: spine di legno o simulazione grafica?

Il problema non è quasi mai la pazienza: è il rapporto fra scala, diametro del dettaglio e porosità del legno. Un punto che nella realtà aveva una funzione costruttiva precisa, sul modello può diventare un segno dominante, capace di interrompere la lettura delle tavole invece di arricchirla.

Nel modellismo navale statico possiamo riprodurre la chiodatura con spine fisiche, piccoli riempimenti in legno, tracciature a matita oppure impronte a caldo. Non esiste una tecnica universalmente corretta per ogni veliero e per ogni scala. La scelta nasce dall’incontro fra documentazione storica, dimensioni del modello, tipo di fasciame e risultato che vogliamo ottenere. Noi modellisti lo impariamo spesso dopo aver forato troppo, incollato male o insistito su una scala in cui ogni punto sembra un bullone.

La domanda, quindi, non è soltanto come simulare i chiodi del fasciame. È capire quando il dettaglio deve avere una presenza fisica e quando, invece, deve restare quasi una variazione nella fibra del legno.

La chiodatura reale: tappi di legno, chiodi metallici e giunzioni

Prima di scegliere una punta o una matita, conviene osservare che cosa stiamo realmente cercando di rappresentare. Nel fasciame dei velieri storici la chiodatura non era una fila decorativa di punti scuri. Serviva a fissare le tavole alla struttura dello scafo e a collegare le tavole nei punti in cui una giunzione richiedeva maggiore tenuta.

A seconda della costruzione e dell’epoca potevano essere impiegati chiodi metallici a sezione quadrata oppure cavicchi in legno. Questi ultimi, spesso chiamati anche spine o treenails nella terminologia anglosassone, venivano inseriti nella tavola e poi rifiniti in modo da non lasciare una testa evidente. Sul ponte, i tappi in legno che chiudevano i fori potevano arrivare, nella realtà, fino a circa 8 cm di diametro. Con il tempo il legno assorbiva umidità e sporco, e la loro superficie tendeva a scurirsi.

Questa informazione è utile, ma non va trasferita meccanicamente sul modello. Un tappo reale di 8 cm, riportato senza proporzione su un ponte in piccola scala, può trasformarsi in un disco sproporzionato. Allo stesso modo, un filo di ottone lasciato sporgente dal fasciame non restituisce l’aspetto di una chiodatura storica incassata: porta sulla superficie un rilievo che nella costruzione reale non era necessariamente visibile.

La chiodatura realistica non è quella che si vede di più: è quella che sostiene la lettura dello scafo senza rubargli la voce.

Nel nostro lavoro la prima distinzione da fare è dunque fra chiodatura strutturale simulata e chiodatura percepita visivamente. La prima cerca di riprodurre il foro, il materiale e la posizione del fissaggio. La seconda cerca di suggerire quel fissaggio all’occhio, anche quando la scala non consente di realizzarlo con un inserto fisico.

Sono due obiettivi diversi. Confonderli porta a una superficie piena di punti, ma poco credibile.

La geometria della chiodatura: dove devono cadere i punti

La precisione della disposizione conta più del colore. Un punto collocato nella posizione sbagliata resta sbagliato anche se il diametro è perfetto; una chiodatura appena accennata, ma coerente con la struttura dello scafo, può risultare molto più convincente.

Lo schema classico prevede due punti sulle giunzioni di testa delle tavole e un punto in corrispondenza dell’incrocio con ciascun baglio o quinto. Nei galeoni di maggiore stazza si può incontrare una disposizione più robusta, con tre punti sulle teste e due in corrispondenza dei bagli. Non dobbiamo però trasformare questo schema in una griglia automatica da applicare a qualsiasi modello: la costruzione rappresentata, la scala e il piano di riferimento devono guidare la mano.

Prima di forare o segnare il fasciame, tracciamo quindi con leggerezza:

• la posizione delle giunzioni di testa fra una tavola e l’altra;
• la linea dei bagli o dei quinti sotto il ponte e lungo le zone interessate;
• la direzione delle tavole, che raramente forma una rete perfettamente ortogonale;
• eventuali fasce, corsi principali e cambi di andamento del fasciame;
• le aree in cui la chiodatura va limitata perché il dettaglio risulterebbe fuori scala.

Sul ponte il problema è spesso più leggibile, perché la superficie è relativamente piana e i corsi delle tavole possono essere tracciati prima della posa. Sul fianco dello scafo, invece, la curvatura modifica la distanza apparente fra i punti. Una misura identica ripetuta su una superficie curva può sembrare più fitta a prua e più larga a centro nave, oppure il contrario, a seconda dell’andamento delle tavole e del punto di osservazione.

È qui che un disegno tecnico dettagliato diventa davvero utile. Non serve soltanto per ricostruire la sagoma dello scafo: ci aiuta a capire dove si trovano i bagli, come si distribuiscono le giunzioni e quale parte della chiodatura sarà effettivamente visibile dopo la posa di sovrastrutture, argani, bitte e altri elementi del ponte.

La scala decide il livello di presenza

La chiodatura dello scafo in legno non può essere valutata separando il dettaglio dal resto del modello. Una spina fisica da 0,3 mm può essere precisa in una scala e invadente in un’altra. Una punta da 0,5 mm, utile per una lavorazione più agevole, può già produrre un foro che attira l’occhio più della tavola stessa.

Per questo è meglio ragionare per percezione:

La scelta non va fatta in base alla tecnica più laboriosa, ma a quella che mantiene il dettaglio dentro la scala. Il nostro scopo non è dimostrare che siamo riusciti a inserire ogni singola spina. È far sì che chi osserva il modello legga una costruzione credibile.

Spine di legno: quando la chiodatura diventa materia

Le spine fisiche sono la soluzione più appagante quando vogliamo che la chiodatura abbia la stessa qualità tattile del fasciame. Il punto non è soltanto scurire il foro: è inserire un materiale che reagisca alla luce, alla carteggiatura e alla finitura in modo simile, ma non identico, rispetto alla tavola.

Per la foratura possiamo usare micro-punte da 0,3 a 0,5 mm. La punta deve essere ben affilata e guidata con una pressione minima. Sul legno tenero una punta che scava invece di tagliare produce un bordo rialzato; sul noce o su essenze più compatte può surriscaldarsi e lucidare la parete del foro. In entrambi i casi la spina non entrerà in una sede pulita, ma in una cavità deformata.

Noi procediamo con passaggi brevi, lasciando che sia il tagliente a rimuovere il materiale. Se il foro si trova su un listello sottile, evitiamo di attraversare la tavola: una profondità sufficiente a ospitare l’inserto e a creare una piccola ombra è più utile di un foro passante, difficile da controllare e incline a deformare il retro.

La sequenza più sicura è questa:

1. Segniamo la posizione con una punta secca o con una mina sottile, senza incidere subito il legno in profondità. In questo modo possiamo correggere una distanza irregolare prima di compromettere il fasciame.

2. Foriamo mantenendo la punta perpendicolare alla superficie locale, non necessariamente all’asse generale dello scafo. Su una fiancata curva, infatti, la perpendicolarità deve seguire la pelle dello scafo.

3. Prepariamo le spine con un diametro appena compatibile, usando fili di legno, listelli sottili o materiale ricavato da essenze con fibra regolare. Anche le spine di bambù, se ridotte e calibrate con attenzione, possono essere utilizzate, purché la loro fibra non risulti troppo chiara o lucida rispetto al fasciame.

4. Inseriamo l’inserto con una quantità minima di adesivo, evitando che la colla risalga intorno al foro e chiuda la porosità della tavola.

5. Lasciamo asciugare prima della rifinitura, poi pareggiamo la spina con una lama affilata o con una carteggiatura molto controllata.

6. Applichiamo la finitura solo dopo aver rimosso ogni alone, perché oli e vernici rendono più evidenti le zone impregnate di colla.

Il passaggio dell’adesivo è delicato. La colla vinilica è utile, ma se viene stesa sulla superficie crea una pellicola che riflette la luce in modo diverso dal legno. Sul ponte questo difetto può apparire come una costellazione di punti lucidi; sul fasciame può chiudere la venatura e rendere il dettaglio più artificiale dell’inserto stesso.

Un metodo più semplice consiste nel riempire i piccoli fori con un impasto di colla vinilica e cenere oppure con polvere di legno. È una soluzione che non restituisce il volume della spina, ma permette di controllare il tono. La polvere ricavata dalla stessa essenza del fasciame produce un risultato più discreto; una polvere scura aumenta il contrasto, ma può diventare aggressiva dopo la verniciatura.

Il colore della spina non deve essere uniforme

Nella realtà i tappi di legno non erano necessariamente tutti uguali. La loro superficie assorbiva sporco e umidità e poteva scurire nel tempo. Sul modello, però, imitare questa variazione non significa alternare casualmente punti neri e punti chiari. La variazione deve restare subordinata all’insieme.

Possiamo ottenere un effetto più naturale scegliendo materiale con una fibra leggermente diversa da quella del fasciame, ma mantenendo una tonalità vicina. Dopo la finitura, la luce farà il resto: alcune spine appariranno più calde, altre più opache, altre ancora quasi scomparse. Se invece ogni punto viene colorato con la stessa vernice scura, il ponte assumerà l’aspetto di una superficie punteggiata secondo un motivo decorativo.

Nel modellismo navale la materia lavora sempre insieme alla luce. Una fibra che a secco sembra troppo evidente può diventare equilibrata dopo una finitura satinata; un foro appena accennato può sparire sotto una mano coprente. Per questo conviene realizzare una piccola prova su un ritaglio dello stesso listello, non su una parte già montata dello scafo.

Prima di moltiplicare il dettaglio, facciamone una prova su un frammento: il legno ci dice molto più della nostra idea iniziale.

Simulare i chiodi del fasciame con matita e grafite

La simulazione grafica è spesso la scelta più corretta quando la scala non permette di inserire spine fisiche senza alterare le proporzioni. Una mina sottile, indicativamente da 0,5 mm, consente di suggerire il foro con un segno controllato e facilmente modulabile.

La matita non deve disegnare un cerchio perfetto. Un punto troppo rotondo e regolare sembra stampato; un segno leggermente assorbito dalla fibra appare più vicino alla realtà del legno. Possiamo appoggiare la mina senza ruotarla, esercitando una pressione breve e uniforme. Se il listello è molto poroso, è meglio ridurre la pressione e ripassare soltanto dove il segno non è leggibile.

Sul ponte possiamo lavorare prima della finitura, ma dobbiamo considerare che la vernice può trascinare la grafite o dilatarne il bordo. Una mano sottile e ben controllata è preferibile a una quantità abbondante di prodotto. Se il modello prevede una finitura molto chiara, facciamo una prova: alcuni legni assorbono il legante e trasformano il punto in una macchia grigiastra più larga.

La matita è particolarmente utile in tre situazioni:

• quando i punti reali, riportati in scala, sarebbero troppo piccoli per essere forati in modo pulito;
• quando il fasciame è già sottile e non vogliamo indebolirlo;
• quando la chiodatura deve essere appena percettibile e subordinata alla venatura.

La grafite permette anche di correggere. Un punto fuori asse può essere alleggerito o rimosso prima della finitura, mentre una spina già incollata richiede una piccola riparazione della superficie. Questo non significa che la matita sia una scorciatoia meno nobile. In alcune scale è l’unico modo per rispettare il rapporto fra dettaglio e dimensione reale.

Il segno deve seguire la costruzione, non la carta millimetrata

Una delle nostre tentazioni più comuni è ricostruire una griglia perfetta. Misuriamo le distanze, riportiamo le coordinate e otteniamo una sequenza impeccabile, ma lontana dalla logica costruttiva dello scafo. Il fasciame segue una struttura: le tavole hanno larghezze, rastremature e giunzioni; i bagli non sono semplici righe decorative; la curvatura modifica il modo in cui ogni elemento viene percepito.

Per questa ragione una traccia preliminare troppo rigida può diventare un ostacolo. Meglio segnare con leggerezza le linee principali e verificare il risultato da più angolazioni. A luce radente, i punti possono sembrare più scuri; osservati frontalmente, possono quasi scomparire. Il modello va controllato anche a una distanza simile a quella da cui verrà normalmente osservato.

Se la chiodatura è evidente soltanto avvicinandosi, il risultato è spesso equilibrato. Se si impone a colpo d’occhio prima ancora della forma dello scafo, probabilmente abbiamo aumentato troppo il contrasto.

L’impronta a caldo: una depressione, non una bruciatura

La tecnica termica utilizza un pirografo o un saldatore elettrico opportunamente termoregolato per imprimere un piccolo segno sulla superficie. L’obiettivo non è carbonizzare il legno, ma creare una depressione scura e contenuta, simile a un foro suggerito.

Per una simulazione a caldo si può lavorare con una temperatura poco superiore ai 400 °C, sempre considerando che il valore indicato sullo strumento non descrive da solo il comportamento sulla tavola. La punta, la durata del contatto, l’essenza e la pressione modificano il risultato. Un contatto troppo lungo produce un alone; una punta troppo larga crea un’impronta sproporzionata; una superficie già trattata può sviluppare un bordo lucido o irregolare.

La procedura richiede una mano molto leggera:

1. proviamo la punta su un ritaglio dello stesso legno;

2. regoliamo il calore fino a ottenere un segno visibile ma non espanso;

3. tocchiamo la superficie per un istante breve, senza trascinare la punta;

4. controlliamo il punto dopo il raffreddamento, perché il contrasto può aumentare;

5. ripetiamo soltanto dopo aver stabilito una pressione costante.

Il vantaggio è che il segno resta integrato nella materia. Non abbiamo un riempimento di colore appoggiato sulla superficie, ma una variazione nella fibra. Il rischio, però, è perdere rapidamente il controllo quando i punti sono numerosi. Una sequenza di impronte leggermente diverse può sembrare più naturale di una serie identica, ma la differenza deve restare contenuta: il ponte non deve apparire danneggiato o annerito.

Non usiamo questa tecnica su legni già trattati con prodotti infiammabili e non lavoriamo alla cieca vicino a colla, vernici o materiali delicati. La prudenza non rallenta il lavoro: evita di dover rifare un’intera porzione di ponte per un alone che non si lascia più eliminare.

Spine fisiche o simulazione grafica: il confronto sul banco

Quando mettiamo a confronto le tecniche di chiodatura per velieri, il criterio più utile è il comportamento finale del dettaglio, non il tempo necessario per realizzarlo. Una spina fisica richiede più preparazione, ma offre una variazione materica che la grafite non può dare. La matita è più reversibile e discreta, ma non crea profondità. L’impronta a caldo si integra bene nel legno, a patto di avere un controllo preciso della temperatura e del gesto.

Possiamo riassumere la scelta in questo modo:

• Scegliamo le spine di legno quando la scala consente un inserto sottile, il fasciame ha sufficiente spessore e il modello sarà osservato anche da vicino.
• Preferiamo la matita quando il dettaglio deve essere soltanto percepito, soprattutto su modelli in scala ridotta o su listelli molto fini.
• Usiamo colla e polvere quando vogliamo riempire piccoli fori senza introdurre un materiale estraneo e possiamo accettare una superficie meno tridimensionale.
• Ricorriamo al calore quando cerchiamo un’impronta integrata e abbiamo già verificato la risposta dell’essenza su un campione.
• Limitiamo o omettiamo la chiodatura quando ogni punto, anche minimo, risulta più grande della struttura che dovrebbe rappresentare.

Questa ultima opzione merita di essere detta senza esitazioni. Omettere un dettaglio non significa lasciare il modello incompleto. Significa riconoscere che la scala è una traduzione, non una fotografia rimpicciolita. In una costruzione molto piccola la venatura del legno, la linea dei corsi e l’ombra fra le tavole possono comunicare più della riproduzione di ogni singolo fissaggio.

Gli errori che compromettono il realismo

La maggior parte dei difetti nasce da pochi passaggi ripetuti con troppa sicurezza. Il primo è il foro sovradimensionato. Una micro-punta che sembra piccola nella mano può aprire una cavità evidente sulla tavola. Il secondo è il contrasto eccessivo: punti molto scuri su un fasciame chiaro attirano lo sguardo e fanno sembrare tutto il ponte più artificiale.

C’è poi la disposizione uniforme. Se ogni giunzione riceve lo stesso numero di punti, alla stessa distanza e con lo stesso colore, il modello perde il rapporto con la struttura. La chiodatura deve seguire la logica del fasciame, non una decorazione ripetitiva.

Altri problemi frequenti sono:

1. Forare prima di aver definito i corsi del fasciame.

Se cambiamo la posizione delle tavole in un secondo momento, i punti non cadranno più sulle giunzioni corrette e saremo costretti a coprire o spostare il lavoro.

2. Usare spine troppo scure rispetto al legno.

Il contrasto può sembrare interessante a secco, ma diventare duro dopo la finitura. Il colore finale va valutato sempre sul campione trattato.

3. Lasciare la spina leggermente sporgente.

La luce radente evidenzierà ogni rilievo. Se vogliamo rappresentare un tappo incassato, la superficie deve restare sostanzialmente complanare alla tavola.

4. Riempire il foro di colla.

L’adesivo che deborda sigilla la porosità e crea un alone. Meglio una quantità minima, depositata all’interno dell’inserto o sul fondo del foro.

5. Carteggiare senza proteggere i dettagli vicini.

Una spina pareggiata male può essere corretta, ma una carteggiatura aggressiva arrotonda gli spigoli del listello e cancella la distinzione fra le tavole.

6. Riprodurre la chiodatura su ogni superficie senza osservare il modello.

Sul fasciame coperto, in ombra o interrotto da decorazioni, il dettaglio può non essere necessario. La coerenza visiva conta più della quantità.

L’errore non va trattato come una colpa. Nel nostro banco di lavoro è spesso il modo più diretto per capire la porosità di un’essenza, la mordentezza di una finitura o la differenza fra un foro leggibile e una macchia. L’importante è non nascondere il problema sotto un’altra mano di colore prima di averne capito la causa.

Come preparare una prova prima di lavorare sullo scafo

Una tavoletta di prova non è tempo sottratto alla costruzione. È il luogo in cui possiamo confrontare due metodi senza rischiare la fiancata già fasciata. Usiamo lo stesso legno, oppure un ritaglio dello stesso listello, e riproduciamo una piccola porzione con la medesima disposizione prevista sul modello.

Su una metà inseriamo spine fisiche; sull’altra realizziamo punti a matita o a caldo. Dopo la carteggiatura e la finitura osserviamo:

• quanto si è allargato il segno;
• se la colla ha creato un alone;
• se la fibra della spina è ancora distinguibile;
• quale tecnica restituisce la profondità desiderata;
• se il contrasto resta leggibile senza dominare il fasciame;
• come cambia il risultato osservando il campione a distanza.

Possiamo anche fotografare la prova con la stessa illuminazione con cui normalmente osserviamo il modello. Una finitura che appare equilibrata sotto la lampada del banco può risultare troppo contrastata alla luce naturale. Il legno cambia con l’angolo: la venatura assorbe, riflette e rompe il segno in modo diverso da una superficie verniciata.

Per i ponti è utile verificare anche la relazione con i comenti. Se le linee fra le tavole sono già molto scure, una chiodatura altrettanto marcata creerà un reticolo fitto. In quel caso conviene ridurre il tono dei punti oppure limitarli alle giunzioni più importanti. Sul fasciame esterno, invece, spesso basta rendere leggibile la logica delle teste e dei punti di fissaggio senza ripetere il motivo lungo ogni corso.

Il realismo nasce dalla misura, non dall’accumulo

La chiodatura del fasciame è uno di quei dettagli che sembrano semplici finché non si prova a inserirli su uno scafo curvo. Richiede geometria, mano leggera e una certa disciplina nel fermarsi. La tecnica migliore non è quella che permette di aggiungere più punti, ma quella che conserva il rapporto fra tavola, struttura e scala.

Le spine di legno offrono la matericità più ricca, soprattutto quando possiamo lavorare con fori da 0,3 o 0,5 mm e con inserti compatibili con la fibra del fasciame. La matita permette una sintesi elegante e controllabile. La colla con polvere di legno risolve i dettagli minuti, mentre il calore può creare una depressione convincente se il contatto resta breve e preciso. Ognuna di queste strade può essere corretta; nessuna lo è se applicata senza guardare il modello.

Noi partiamo dalla documentazione e dalla scala, tracciamo la geometria, facciamo una prova su un ritaglio e soltanto dopo scegliamo il gesto definitivo. Se il dettaglio continua a chiedere attenzione più della forma dello scafo, lo riduciamo. Se invece scompare del tutto, aumentiamo appena il contrasto o scegliamo un inserto più materico.

Il consiglio finale è semplice: lasciamo che la chiodatura si faccia riconoscere senza presentarsi per prima. Sul buon fasciame il lavoro si sente nella venatura, nella continuità delle tavole, nell’attrito sottile fra luce e superficie. I punti di fissaggio devono accompagnare questa materia, non coprirla.
