La pianta della coperta mostra una grande cabina poppiera svuotata dell'arredo tradizionale: non si distinguono una panca fissa, una scaffalatura per la mensa del comandante o una sistemazione riconoscibile come alloggio privato. Al loro posto compaiono gli elementi necessari a una funzione completamente diversa: rastrelliere per i vasi, sistemi di drenaggio, aperture per la ventilazione e strutture destinate alla coltivazione.
Chi conosce la HMS Bounty soprattutto attraverso il mito dell'ammutinamento del 28 aprile 1789 si trova davanti a un oggetto quasi sbagliato. La nave che salpò verso Tahiti non aveva una cabina poppiera nel senso consueto del termine. Aveva una serra galleggiante.
Questa è la prima e più grave incongruenza dei kit di modellismo navale che riproducono la Bounty. Nelle riproduzioni commerciali più diffuse, la grande cabina viene restituita come alloggio del capitano: una panca a L lungo la murata, un tavolo da carteggio, un letto ricavato nella paratia. È una soluzione narrativa e cinematografica, non la lettura più prudente dei documenti relativi alla nave del 1787.
L'equivoco nasce dalla sovrapposizione di tre oggetti diversi: il mercantile Bethia del 1784, la sua riconversione botanica ordinata dalla Royal Navy e le repliche costruite nel Novecento per il cinema. Con il tempo, la replica è diventata per molti modellisti l'immagine stessa della Bounty. I piani storici raccontano invece una nave più piccola, più compatta e modificata in modo radicale per trasportare piante vive.
Un piano corretto della Bounty del 1787 non può mostrare una cabina di lusso a poppa: deve mostrare oltre 600 vasi destinati a contenere 1.015 piante dell'albero del pane, disposti in un ambiente attrezzato per luce, calore e drenaggio.
Dalla Bethia alla Bounty: il mercantile e i suoi numeri
Lo scafo nacque a Kingston-upon-Hull, nei cantieri Blaydes, nel 1784, sotto il nome di Bethia. Era un mercantile a tre alberi destinato al commercio del carbone nel Mare del Nord. Quando la Royal Navy lo acquistò, il 23 maggio 1787, non si trovò davanti a una fregata da combattimento ma a un'unità da trasporto compatta, che doveva essere adattata a una missione molto particolare.
Le dimensioni rilevate dall'Ammiragliato definiscono con sufficiente chiarezza la base da cui partire per un modello. La somma pagata per l'acquisto fu di 1.950 sterline; le tavole di rilievo restituiscono invece la forma e le proporzioni dello scafo:
| Parametro | Misura rilevata |
|---|---|
| Dislocamento | 215 tonnellate, indicate anche come 220 26/94 di burthen |
| Lunghezza al ponte | 90 piedi e 10 pollici, circa 27,7 metri |
| Larghezza massima | 24 piedi e 3 pollici, circa 7,4 metri |
| Altezza sotto le travi di coperta | 10 piedi e 3 pollici, circa 3,1 metri |
| Insellatura | circa 22 pollici a poppa e 12 a prua |
Queste quote provengono dai rilievi eseguiti al momento dell'acquisto e confluiti nelle tavole di carpenteria conservate al National Maritime Museum. I disegni sono identificati con i codici ZAZ6664, che comprende il profilo longitudinale, la pianta della coperta e la sezione maestra, e ZAZ6665, relativo all'isolamento del fasciame esterno.
La scala 1:48 è abbastanza grande da consentire una lettura seria della geometria dello scafo: insellatura, posizione dei bolzoni, rapporto tra le ordinate e spessore del fasciame. Non è però una licenza per inventare ogni dettaglio interno. La tavola permette di distinguere ciò che appartiene alla struttura principale da ciò che è stato aggiunto per la spedizione, ma non consegna automaticamente una pianta esecutiva completa di ogni rastrelliera, sostegno e condotto.
Anche l'armamento conferma la natura della nave. Per la spedizione furono imbarcati 4 cannoni da 4 libbre su affusti da campagna e 10 spingarde da mezza libbra. Si tratta di una dotazione difensiva limitata, coerente con una nave da trasporto e non con un'unità progettata per sostenere un combattimento di linea.
Il rapporto tra lunghezza, larghezza e capacità di carico restituisce l'immagine di un mercantile ottimizzato per la cala. La Bounty non doveva essere veloce come una fregata, né presentare le linee aggressive che molti modelli cinematografici hanno impresso nella memoria del pubblico. Il suo compito era portare uomini, attrezzature e piante vive su una rotta lunga e difficile.
La sequenza dei madieri era regolare, con un interasse indicato intorno ai 24 pollici. Lo spessore del fasciame esterno desumibile dalla ZAZ6665 era di circa 4 pollici per le opere morte e di 5 pollici per le opere vive a centro nave, con rastrematura verso poppa e prua. Il tagliamare era in quercia e il dritto di prua risultava inclinato rispetto alla verticale. Sono caratteristiche da mercantile, e proprio per questo costituiscono un riferimento più utile delle immagini delle repliche.
La metamorfosi della grande cabina: da alloggio a vivaio
La modifica strutturale ordinata nell'estate del 1787 non fu un semplice riallestimento. Fu una riconversione funzionale dell'intero volume poppiero. La grande cabina, su una nave britannica del XVIII secolo, era normalmente associata alla sfera privata del comandante: uno spazio per dormire, lavorare, ricevere ospiti e conservare carte e documenti.
Nel caso della Bounty, quella funzione venne sacrificata alla missione botanica. Sir Joseph Banks, botanico e presidente della Royal Society, aveva promosso il trasferimento dell'albero del pane verso le colonie britanniche dei Caraibi. La Royal Navy acquistò quindi una nave mercantile e la trasformò in un ambiente capace di mantenere in vita un carico vegetale durante il viaggio.
La documentazione attesta la presenza di 1.015 piante, collocate in oltre 600 vasi. Il dato è importante perché modifica completamente il modo in cui leggere la cabina sul modello. Non si trattava di riempire una stanza con qualche vaso decorativo, come spesso avviene nelle ricostruzioni semplificate. Il problema era organizzare un vivaio fitto, accessibile e sufficientemente protetto per affrontare il viaggio.
Le piante richiedevano luce, ventilazione e acqua. Per questo l'allestimento comprendeva elementi che nei kit vengono spesso ignorati o ridotti a semplici dettagli ornamentali:
- rastrelliere a più livelli per sfruttare il volume disponibile;
- vasi destinati a contenere le piante dell'albero del pane;
- lucernari o aperture vetrate per aumentare la luce nell'ambiente;
- canali e dispositivi di drenaggio per smaltire l'acqua di irrigazione;
- sistemi di ventilazione e boccaporti ausiliari;
- una stufa, la cui presenza è attestata, ma della quale la documentazione disponibile non consente di stabilire con sicurezza la posizione precisa.
È quest'ultimo punto a richiedere maggiore disciplina nel disegno. Il modellista può rappresentare la stufa, se vuole restituire la funzione botanica della cabina, ma non dovrebbe collocarla in un punto dichiarato come certo quando le tavole non lo documentano. Una posizione plausibile non è la stessa cosa di una posizione provata.
Lo stesso vale per la disposizione dei vasi. Sappiamo che erano numerosi, che occupavano la grande cabina e che erano sistemati sulle rastrelliere. Non disponiamo però, sulla base della documentazione qui considerata, di una pianta completa capace di indicare con precisione ogni vaso, la larghezza di un passaggio centrale o la misura degli spazi lasciati liberi tra i livelli.
Il risultato fu comunque un ambiente molto diverso da una cabina di comando. La nave dovette rinunciare a una parte consistente del proprio comfort interno per trasportare piante vive. Anche l'equipaggio e il comandante dovettero adattarsi a una sistemazione meno generosa di quella suggerita dai modelli con l'alloggio poppiero arredato.
La grande cabina della Bounty non va trattata come una stanza vuota in attesa di mobili: era il cuore operativo della trasformazione botanica della nave.
I tracciati dell'Ammiragliato: cosa mostrano davvero

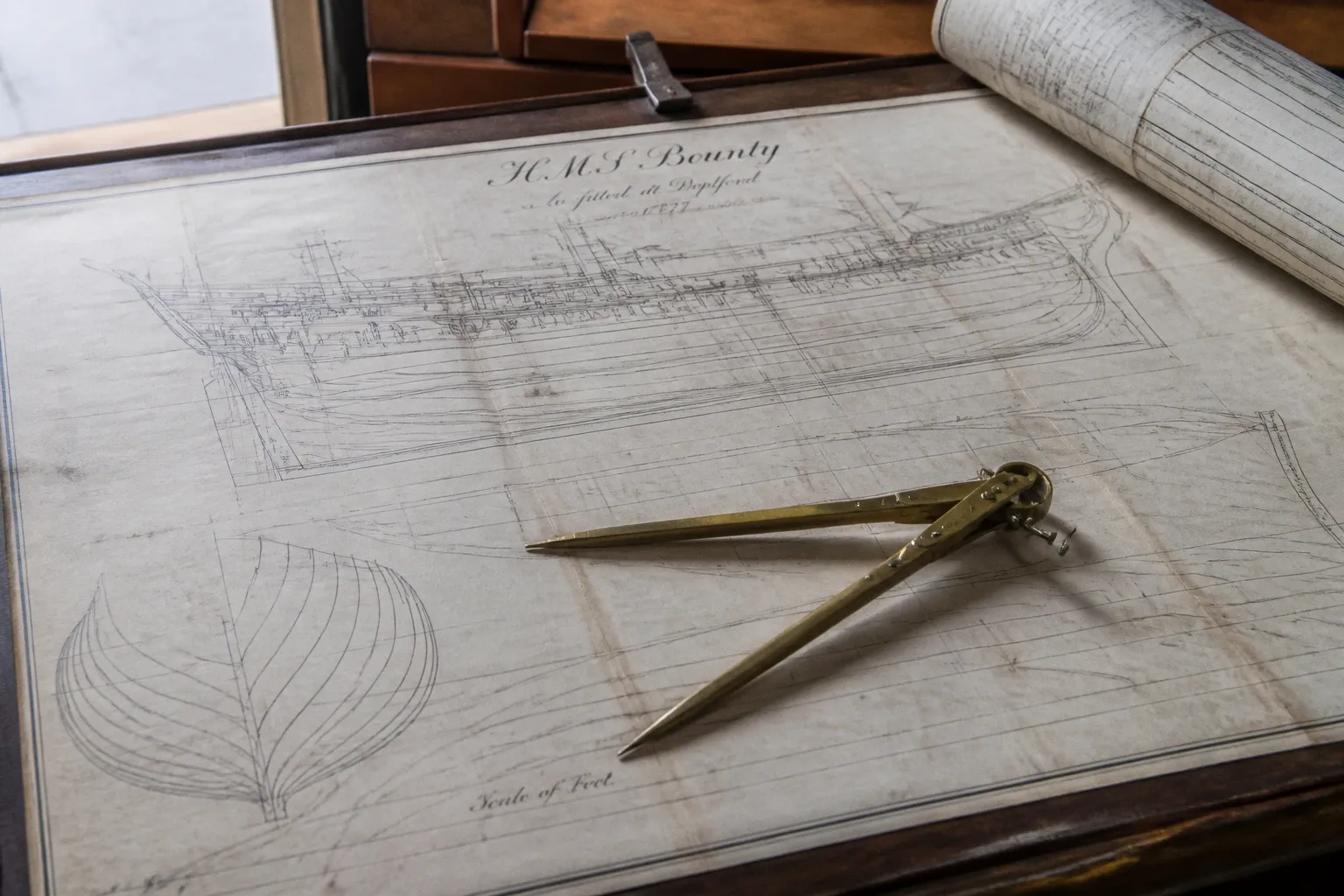

Le tavole ZAZ6664 e ZAZ6665 sono il punto di partenza per qualsiasi ricostruzione storica della Bounty. Non sono però intercambiabili e non vanno consultate come se fossero un catalogo completo dell'allestimento.
La ZAZ6664 raccoglie le principali proiezioni necessarie a descrivere lo scafo: profilo longitudinale, pianta della coperta, sezione maestra e linee della costruzione. La ZAZ6665 riguarda invece l'isolamento del fasciame esterno, cioè lo sviluppo delle tavole che compongono il rivestimento dello scafo. Insieme consentono di ricostruire la forma generale della nave e di controllare le proporzioni di un piano commerciale.
L'aspetto più importante, per chi lavora sulla grande cabina, è la lettura della pianta della coperta nella ZAZ6664. L'area poppiera non viene presentata come un salone arredato secondo l'immagine convenzionale dell'alloggio del capitano. I kit che inseriscono panca, tavolo e letto come elementi principali stanno quindi compiendo una scelta interpretativa precisa: non stanno semplicemente completando un dettaglio mancante, ma stanno sostituendo la funzione documentata dell'ambiente con quella tipica di un'altra nave o di una replica.
Le tavole mostrano il rapporto tra la cabina, le paratie e le aperture principali. Possono inoltre essere messe in relazione con le informazioni sulla trasformazione botanica per ricostruire l'intenzione dell'allestimento. Non autorizzano però a trasformare ogni segno del disegno in una certezza assoluta. La posizione esatta della stufa, il sistema minuto di fissaggio delle rastrelliere, il percorso completo dei condotti secondari e la disposizione individuale dei vasi restano aspetti da trattare con cautela.
Questa distinzione è fondamentale anche per il modellismo. Un disegno storico non è più accurato perché contiene un maggior numero di linee. È accurato quando separa la struttura verificabile dall'ipotesi ricostruttiva. Se un piano non indica il numero dei lucernari o la posizione precisa di un componente, il modello può proporre una soluzione plausibile, ma deve evitare di presentarla come un dato certo.
Per lavorare sui disegni tecnici HMS Bounty discrepanze, conviene quindi procedere per livelli:
1. Prima si ricostruisce lo scafo. Lunghezza, larghezza, insellatura, ordinate, ponte e andamento del fasciame devono seguire le tavole dell'Ammiragliato.
2. Poi si identifica l'ambiente poppiero. La cabina deve essere letta come spazio di coltivazione e trasporto, non come stanza privata arredata.
3. Infine si aggiungono gli elementi botanici. Rastrelliere, vasi, lucernari, drenaggi e stufa possono essere rappresentati in modo coerente, distinguendo ciò che è attestato da ciò che è ricostruito.
4. Si controlla la scala. Un dettaglio plausibile inserito in uno scafo derivato dalla replica cinematografica non produce un modello storico della Bounty.
Il valore delle tavole sta proprio nella loro capacità di correggere l'immagine ricevuta. Il modellista non deve chiedere al disegno di confermare la forma già conosciuta; deve lasciare che sia il disegno a stabilire quale nave sta costruendo.
Le discrepanze dei kit: il modello cinematografico al posto della realtà
I kit commerciali della Bounty presentano spesso tre categorie di errore, che possono comparire insieme.
La cabina arredata come alloggio del capitano
È l'errore più visibile. La grande cabina viene trattata come una stanza di poppa tradizionale, con mobili, cuccette e tavoli che restituiscono un'atmosfera da nave di comando. È una soluzione facile da comprendere e da montare, ma non rende la trasformazione botanica del 1787.
Quando il modello deve rappresentare la nave nella fase della spedizione, la priorità dovrebbe essere un'altra: rendere leggibile la densità del vivaio e il sacrificio dello spazio abitativo. Non è necessario inventare una pianta minuziosa dei vasi; è però necessario evitare che l'ambiente sembri una cabina elegante e inutilizzata.
Le dimensioni prese dalla replica
La replica costruita nel 1960 per il film del 1962 contribuì a fissare una nuova immagine della Bounty. Era una nave di circa 36 metri, quindi molto più lunga dell'originale rilevato dall'Ammiragliato, e fu concepita per le esigenze della produzione cinematografica. Non era una copia filologica della nave di Bligh, ma una ricostruzione scenografica capace di ospitare riprese, attori e attrezzature.
La differenza non riguarda soltanto la lunghezza. Cambiano il rapporto tra lunghezza e larghezza, la percezione del volume, la disposizione delle manovre e l'aspetto complessivo della poppa. Un modello basato sulle linee della replica può essere ben costruito, proporzionato e gradevole, ma rappresenta quella replica, non necessariamente la Bounty storica.
L'armamento letto in modo errato
Anche l'armamento è un punto di confronto utile, purché i dati vengano riportati correttamente. La nave storica disponeva di 4 cannoni da 4 libbre e 10 spingarde. La replica cinematografica ne montava 4 e 8 rispettivamente. Non si tratta dunque di un armamento raddoppiato della replica: il confronto mostra anzi una dotazione diversa e non sovrapponibile.
Il dettaglio può sembrare secondario, ma in un modello storico ogni elemento concorre a definire l'identità dell'oggetto. Il numero delle bocche da fuoco, la loro collocazione e il tipo di supporto contribuiscono a distinguere il mercantile riconvertito dalla nave costruita per il cinema.
| Elemento | Bounty storica del 1787 | Replica costruita nel 1960 |
|---|---|---|
| Lunghezza al ponte o lunghezza di riferimento | 90 piedi e 10 pollici, circa 27,7 metri | circa 36 metri |
| Larghezza | circa 7,4 metri | circa 9 metri |
| Spazio poppiero | Ambiente botanico per 1.015 piante in oltre 600 vasi | Alloggio arredato e ambienti funzionali alle riprese |
| Armamento | 4 cannoni da 4 libbre e 10 spingarde | 4 cannoni e 8 spingarde |
| Funzione | Trasporto e spedizione botanica | Replica cinematografica |
| Destino | Perduta a Pitcairn nel gennaio 1790 | Perduta in mare nel 2012 |
La tabella non serve a stabilire quale versione sia più spettacolare. Serve a impedire che due navi diverse vengano usate come fonti equivalenti. La replica può essere un riferimento iconografico, ma non sostituisce i rilievi dell'Ammiragliato quando l'obiettivo è una ricostruzione storica.
Correggere i piani per un modello fedele
Correggere un kit non significa necessariamente rifarlo da zero. Significa prima capire quale versione della nave il produttore ha scelto di rappresentare e poi decidere quali elementi modificare. Se lo scafo deriva dalla replica cinematografica, l'intervento sarà più complesso; se la base segue almeno in parte i rilievi storici, il lavoro potrà concentrarsi sull'allestimento poppiero e sui dettagli botanici.
Il primo controllo riguarda le proporzioni generali. La lunghezza al ponte di 90 piedi e 10 pollici e la larghezza massima di 24 piedi e 3 pollici sono i riferimenti di base. Non conviene correggere la cabina ignorando uno scafo troppo lungo o troppo largo: il risultato sarebbe un interno storico inserito in una nave di altra origine.
Il secondo controllo riguarda la poppa. Bisogna eliminare, o almeno ridimensionare criticamente, gli elementi che trasformano la cabina in un alloggio signorile. Panca, tavolo e letto non possono essere il centro della scena se il modello vuole rappresentare la Bounty durante la spedizione botanica.
Al loro posto si possono introdurre rastrelliere a più livelli e una presenza significativa di vasi. Qui la formulazione deve rimanere fedele ai dati: erano 1.015 le piante e i vasi erano oltre 600. Non è corretto trasformare il numero delle piante nel numero dei contenitori, né inventare una ripartizione precisa tra recipienti rivestiti di piombo e recipienti di terracotta. Il modello può suggerire varietà e densità dei contenitori senza attribuire alla fonte una suddivisione che non è documentata.
Cosa può essere ricostruito e cosa va dichiarato come ipotesi
Per un modello storicamente accurato, la differenza tra dato e ipotesi non è una formalità. È il modo più serio di lavorare quando la documentazione non descrive ogni componente.
Sono elementi solidamente coerenti con la trasformazione botanica:
- la sostituzione della funzione abitativa con quella di vivaio;
- la presenza di oltre 600 vasi per 1.015 piante;
- le rastrelliere necessarie a organizzare il carico;
- l'uso di lucernari o aperture vetrate per la luce;
- la presenza di sistemi di drenaggio;
- la presenza di una stufa;
- la necessità di ventilare l'ambiente.
Sono invece aspetti da non presentare come certi senza una fonte specifica:
- la posizione esatta della stufa;
- il numero preciso dei lucernari;
- le misure di un eventuale corridoio interno;
- la distanza tra i vasi;
- il disegno minuto dei supporti;
- una presunta rete completa di bagli ausiliari ricavata da segni non chiaramente identificati nella tavola.
La prudenza non impoverisce il modello. Al contrario, evita che un particolare arbitrario diventi più importante della struttura storica realmente documentata. In un buon spaccato del veliero Bounty per il modellismo, ciò che conta è mostrare il funzionamento dell'ambiente: i vasi organizzati sulle rastrelliere, l'accesso alla luce, lo smaltimento dell'acqua e la perdita dello spazio privato. Non serve fingere di possedere una pianta esecutiva che gli archivi non consegnano.
La stufa può essere inserita come componente dell'allestimento, ma senza una freccia che la dichiari collocata in un punto preciso della cabina. Lo stesso criterio vale per i condotti e per i rinforzi. Una ricostruzione plausibile deve essere leggibile come tale, soprattutto quando il modello viene presentato come studio storico e non soltanto come interpretazione estetica.
Due versioni della stessa nave
Un altro passaggio utile consiste nel decidere quale momento della vita della Bounty si vuole rappresentare. La nave subì trasformazioni prima della partenza, durante la spedizione e nel periodo successivo all'ammutinamento. Un modello della nave appena acquistata dalla Royal Navy non avrà lo stesso allestimento di un modello ambientato nella fase di massimo carico botanico.
Per la partenza verso Tahiti, l'ambiente poppiero dovrà suggerire una nave impegnata nella missione per cui era stata modificata. Le rastrelliere non possono apparire come strutture decorative quasi vuote, mentre la cabina non dovrebbe tornare a essere un alloggio del comandante. Anche qui, però, è preferibile evitare una ricostruzione sovraccarica di numeri e misure non verificabili. Il modellista può comunicare la saturazione dello spazio attraverso la disposizione delle rastrelliere e la quantità dei contenitori, senza pretendere di collocare ogni singola pianta secondo una pianta perduta.
La HMS Bounty non era un oggetto immobile. Era una nave trasformata per uno scopo preciso, e il suo aspetto dipendeva da quel carico. Rappresentarla senza le conseguenze fisiche della missione significa togliere dal modello proprio l'elemento che la rende storicamente riconoscibile.
Conclusione
La HMS Bounty del 1787 non è il veliero romantico consegnato dall'iconografia novecentesca. È un mercantile riconvertito in laboratorio botanico galleggiante, con una grande cabina privata della sua funzione tradizionale. I piani dell'Ammiragliato ZAZ6664 e ZAZ6665 forniscono la base per ricostruire lo scafo e per mettere in discussione l'immagine della poppa arredata.
Il dato decisivo non è un numero di vasi ripetuto in modo automatico, ma il rapporto tra piante e contenitori: 1.015 piante in oltre 600 vasi. La differenza impedisce di trasformare una cifra documentata in un dettaglio più preciso, ma inventato. Lo stesso rigore deve essere applicato alla stufa, ai lucernari, ai drenaggi e alle rastrelliere. La loro funzione è chiara; non ogni posizione o misura lo è.
La replica costruita nel 1960 per il film del 1962 ha avuto un peso enorme nell'immaginario della Bounty, ma resta un oggetto distinto dalla nave storica. Le sue dimensioni, il suo allestimento e il suo armamento non possono essere trasferiti automaticamente sui piani del 1787. Quattro cannoni e otto spingarde non sono un armamento raddoppiato rispetto ai quattro cannoni e alle dieci spingarde della nave storica: sono semplicemente la dotazione di una replica pensata per altri scopi.
La differenza tra i circa 27,7 metri del rilievo originale e i circa 36 metri della replica cinematografica non è un dettaglio decorativo. È la differenza tra due navi. Il modellista che vuole una ricostruzione storica deve partire dai disegni conservati a Greenwich, accettare la serra al posto della cabina e distinguere con chiarezza i dati documentati dalle ipotesi necessarie a completare il modello.
Solo così il risultato rappresenta la nave che venne preparata per la spedizione verso Tahiti nell'autunno del 1787, non quella che il cinema ha consegnato alla memoria collettiva. I disegni dell'Ammiragliato non mentono. Gli errori cominciano quando li si sostituisce con un'immagine più familiare.
