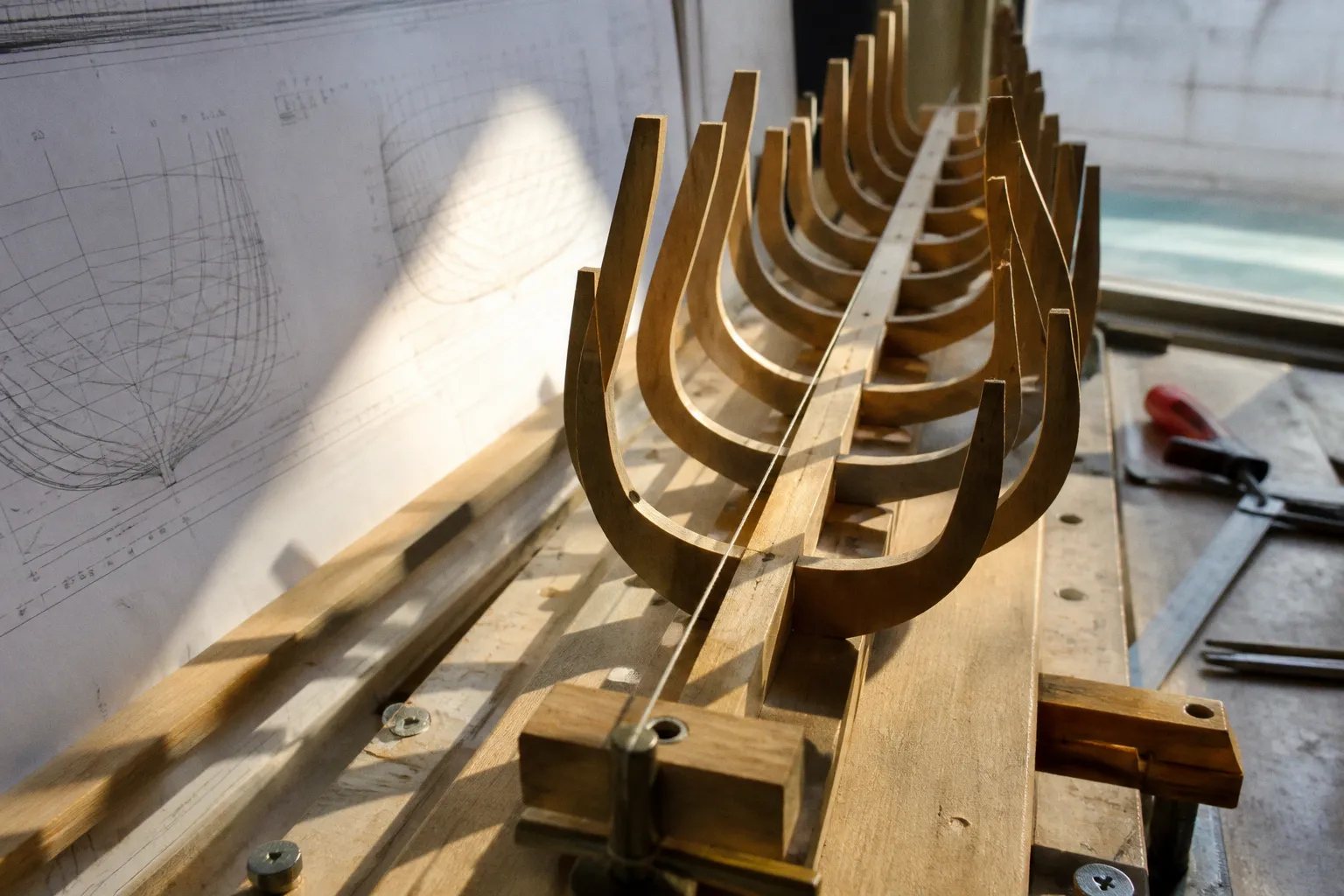

Linea di fede nei piani: come tracciarla sullo scalo

La chiglia sembra corretta, le forme dello scafo paiono armoniche, ma il ponte comincia a perdere il suo respiro longitudinale; le ordinate si dispongono come denti irregolari e la simmetria, quella che dovrebbe sostenere ogni successiva illusione di realismo, si sfalda prima ancora di essere rivestita.

Nei piani navali per modellismo la linea di fede non è un segno accessorio. È il riferimento geometrico che impedisce allo scafo di diventare una composizione approssimativa. Tracciarla correttamente sullo scalo significa stabilire da subito l’asse rispetto al quale chiglia, ordinate e sezioni dovranno mantenere allineamento, verticalità e simmetria. Senza questa linea, il progetto non ha un centro: ha soltanto una serie di pezzi che sperano di trovarlo.

La linea di fede è l’asse che tiene insieme il disegno

Nei piani di costruzione di un veliero storico, la linea di fede — chiamata anche linea di costruzione, linea di base o asse longitudinale di riferimento, a seconda della convenzione adottata — serve a collocare ogni elemento nella corretta posizione spaziale.

Il suo compito è semplice soltanto in apparenza: definire il riferimento dal quale misurare l’altezza, l’allineamento e l’orientamento delle ordinate lungo la chiglia. È una linea teorica, ma produce conseguenze molto concrete. Se la si interpreta male o la si trasferisce sullo scalo con una deviazione, anche minima, ogni sezione successiva può assumere un’inclinazione diversa. Il risultato non è necessariamente uno scafo vistosamente deformato. Spesso è peggio: una deformazione abbastanza discreta da passare inosservata durante il montaggio e abbastanza evidente quando arrivano il fasciame, il ponte e l’attrezzatura.

La linea di fede dei piani navali per modellismo deve quindi essere letta come un asse di controllo, non come una traccia grafica fra le tante. Nel piano di profilo accompagna la costruzione longitudinale; nello specchio delle ordinate aiuta a interpretare la posizione delle sezioni; sulle tavole con le linee d’acqua definisce il rapporto fra altezza e larghezza dello scafo.

La linea di fede non corregge uno scafo già storto. Evita che lo scafo venga costruito storto con una precisione soltanto apparente.

Il termine può generare una confusione ulteriore. In ambito nautico, infatti, la linea di fede indica anche l’indice fisso della bussola o di un sistema di navigazione, disposto secondo l’asse longitudinale dello scafo e usato per leggere la direzione della prua. Nei disegni tecnici navali e nel modellismo statico, invece, interessa soprattutto il riferimento geometrico della costruzione. L’analogia è comunque significativa: in entrambi i casi si tratta di una direzione fissa rispetto alla quale si interpretano tutte le altre.

Non confondere linea di costruzione e linee d’acqua

L’errore più comune nasce dalla somiglianza visiva fra le diverse linee presenti sui piani. Una tavola navale è un sistema di riferimenti sovrapposti: profili, sezioni, altezze, assi e proiezioni. A un occhio poco allenato può sembrare che una linea orizzontale valga l’altra. Non è così. La tavola non è una superficie decorata; è una macchina geometrica.

La linea di costruzione o linea di fede stabilisce l’asse principale della costruzione. Le linee d’acqua, invece, rappresentano sezioni orizzontali teoriche dello scafo a diverse altezze. Servono a leggere l’andamento dei volumi e a verificare come la forma si sviluppa dalla chiglia verso il bordo superiore.

La differenza è sostanziale:

La linea d’acqua non è una linea di fede orizzontale. Non sostituisce l’asse di costruzione e non serve, da sola, a garantire la planarità dello scalo. Usarla come riferimento principale significa confondere una sezione del volume con il sistema che deve ordinare l’intero volume.

Anche la linea di galleggiamento appartiene a un’altra categoria. Può essere essenziale per l’interpretazione dell’assetto storico della nave, per la distribuzione dei colori o per la lettura del rapporto fra opera viva e opera morta. Ma non coincide con la linea di costruzione. Una riguarda la condizione della nave rispetto all’acqua; l’altra riguarda la geometria del progetto.

Questa distinzione è decisiva soprattutto quando si consultano piani provenienti da archivi diversi. Le convenzioni grafiche possono cambiare: una tavola può evidenziare la linea di base, un’altra l’asse di simmetria, un’altra ancora la sottochiglia. Il modellista non deve inseguire il nome, ma riconoscere la funzione. Qual è la linea dalla quale vengono riferite le quote? Quale asse deve restare coerente fra piano di profilo, ordinate e scalo? È quella la linea che governa la costruzione.

Prima dello scalo: leggere il piano senza amputarlo

Tracciare la linea di fede sullo scalo non comincia con la matita. Comincia dal piano. Un segno trasferito senza aver compreso la tavola è soltanto un errore reso più visibile.

Il primo controllo riguarda la scala. I piani di costruzione possono essere riprodotti, ridotti o ingranditi; una copia non perfettamente proporzionata può alterare il rapporto fra le viste, soprattutto quando il foglio è stato deformato durante la stampa o la scansione. Non basta dunque misurare una singola distanza e dichiarare fede al disegno. Occorre osservare se la chiglia, le ordinate e le linee d’acqua mantengono fra loro una coerenza plausibile nel complesso della tavola.

Poi va identificato il riferimento effettivo. La linea di fede può trovarsi in corrispondenza della linea di costruzione indicata sul piano, della sottochiglia o dell’asse longitudinale utilizzato per le sezioni. Il suo significato deve essere ricostruito mettendo in relazione le viste, non isolando un dettaglio grafico.

Sono utili, in questa fase, tre domande molto concrete:

• Le quote verticali delle ordinate sono misurate rispetto alla stessa linea?
• L’asse longitudinale compare in modo coerente nel piano di profilo e nello specchio delle ordinate?
• Le linee d’acqua intersecano le sezioni secondo una logica compatibile con la forma dello scafo?

Se una tavola non chiarisce questi rapporti, non conviene compensare l’incertezza con una sicurezza teatrale. Meglio cercare la corrispondenza fra i diversi disegni e ricostruire il sistema di riferimento prima di trasferire qualsiasi segno sullo scalo. Nel modellismo navale storico, l’eleganza del risultato dipende spesso da una fase invisibile: la capacità di capire che cosa il disegno sta realmente misurando.

Come tracciare la linea di fede sullo scalo

Lo scalo di montaggio deve offrire un piano stabile, rettilineo e sufficientemente rigido da non introdurre curvature o torsioni durante il lavoro. La linea di fede viene tracciata sulla sua base e diventa il riferimento rispetto al quale controllare la posizione della chiglia e delle ordinate.

Il gesto tecnico è elementare; la precisione richiesta non lo è. Una linea tracciata con una riga flessibile, su una base non planare o senza verificare le estremità, può produrre un riferimento già falsato. E una linea falsata è una scenografia convincente soltanto per i primi minuti.

Per ottenere un riferimento leggibile e controllabile, la procedura può essere organizzata in questo modo:

1. Preparare una base realmente piana.

Il piano dello scalo deve essere stabile e non presentare imbarcamenti. Se la base flette, la linea tracciata può essere corretta sul momento e incoerente quando lo scalo viene spostato o caricato con i componenti.

2. Individuare l’asse longitudinale della costruzione.

La linea deve seguire la direzione prua-poppa prevista dal progetto. Non va ricavata semplicemente dal bordo della tavola dello scalo, perché un bordo tagliato male o non perfettamente parallelo può trasmettere un errore all’intero modello.

3. Trasferire il riferimento dal piano.

La posizione della linea di fede va riportata usando le quote e gli assi indicati nei disegni. Il trasferimento deve mantenere la stessa relazione fra linea, chiglia e ordinate prevista dal piano di costruzione.

4. Rendere la linea visibile ma non invasiva.

Un segno sottile e netto è preferibile a una traccia pesante che confonda l’asse con i bordi dello scalo. La linea deve poter essere letta durante il montaggio senza diventare una nuova fonte di ambiguità.

5. Controllare la continuità del riferimento.

La linea deve restare riconoscibile per tutta la lunghezza utile dello scalo. Se viene interrotta da dime, supporti o elementi provvisori, bisogna poterla ricostruire con precisione senza affidarsi a una stima visiva.

Qui entra in gioco una regola che molti apprendisti imparano dopo aver pagato il primo errore: la linea di fede non deve essere soltanto disegnata; deve essere verificabile. Un riferimento utile è un riferimento che consente di controllare la posizione di ogni elemento senza interpretazioni successive.

Le dime possono aiutare a mantenere la chiglia nella corretta posizione, mentre una livella a bolla permette di controllare la planarità e l’orientamento del sistema. Non sostituiscono il disegno, ma impediscono che una lettura corretta venga rovinata da un montaggio eseguito su un piano inclinato o con appoggi incoerenti.

Chiglia, ordinate e il problema dell’allineamento

La chiglia costituisce la prima lunga frase del modello. Se è fuori asse, tutto ciò che viene dopo dovrà seguirla oppure combatterla. In entrambi i casi, l’illusione visiva perde tensione.

Sul piano dello scalo, la chiglia deve mantenere una relazione costante con la linea di fede. Non significa soltanto essere parallela. Deve essere collocata alla distanza prevista dal progetto, sostenuta senza pressioni laterali e libera da inclinazioni che possano alterare la posizione delle ordinate.

L’allineamento dell’ordinata di un veliero non si esaurisce nella sua posizione lungo la chiglia. Ogni ordinata deve essere:

• collocata nella stazione corretta lungo l’asse longitudinale;
• orientata secondo la sezione prevista dal piano;
• mantenuta verticale rispetto alla base dello scalo;
• centrata rispetto alla linea di simmetria;
• coerente con le linee d’acqua e con il profilo generale dello scafo.

L’ultimo punto è quello che spesso viene trascurato. Un’ordinata può apparire verticale e tuttavia essere montata nella posizione sbagliata. Può essere centrata e avere un’inclinazione impercettibile rispetto al piano della sezione. Può rispettare la distanza dalla prua e non rispettare l’orientamento trasversale. La geometria di uno scafo non concede molte seconde possibilità: una deviazione locale tende a propagarsi nel fasciame.

Il controllo deve quindi procedere per confronti incrociati. La posizione della sezione lungo la chiglia va verificata sul piano di profilo; la sua forma va confrontata con lo specchio delle ordinate; la sua altezza deve risultare compatibile con le linee d’acqua. La linea di fede fa da elemento comune a queste letture. Senza di essa, ogni vista rischia di diventare un’immagine autonoma, bella da osservare e inutile da sovrapporre.

Un’ordinata non è corretta perché sta in piedi. È corretta quando sta in piedi nel punto giusto, con l’angolo giusto e rispetto al riferimento giusto.

Dime e livella: strumenti di controllo, non stampelle

Le dime hanno una funzione precisa: aiutare a mantenere le ordinate nella posizione definita dal progetto durante il fissaggio. Devono però essere costruite o utilizzate in relazione alla linea di fede. Una dima che non riconosce l’asse del disegno può irrigidire un errore con grande efficienza.

La stessa cautela vale per la livella a bolla. La bolla verifica un rapporto con la gravità e con il piano dello scalo; non dimostra da sola che il modello sia fedele ai piani. Uno scalo può essere perfettamente livellato e avere una linea di fede tracciata fuori asse. Oppure può presentare una chiglia verticale in un punto e inclinata in un altro. La livella è dunque uno strumento necessario per alcuni controlli, ma non è il giudice unico della geometria.

Il controllo più affidabile nasce dalla combinazione di riferimenti:

1. Controllo longitudinale: la chiglia deve seguire la direzione della linea di fede senza deviazioni visibili o progressive.

2. Controllo verticale: le ordinate devono mantenere la posizione corretta rispetto alla base dello scalo e alla chiglia.

3. Controllo trasversale: la mezzeria delle sezioni deve restare coerente con l’asse del modello.

4. Controllo delle altezze: i punti delle ordinate devono incontrare le linee d’acqua previste dal piano.

5. Controllo delle estremità: prua e poppa non devono essere usate come semplici punti di chiusura; sono le zone in cui gli errori di allineamento diventano più evidenti.

Nella parte centrale dello scafo, le deviazioni possono essere mascherate dalla regolarità delle forme. A prua e a poppa, invece, il chiaroscuro delle superfici e la progressiva variazione degli angoli rivelano subito un’asimmetria. Il fasciame può coprire una giunzione; non può cancellare una tensione visiva sbagliata.

Prevenire lo svergolamento prima che diventi estetica

Lo svergolamento dello scafo non compare necessariamente come un difetto drammatico. Può manifestarsi nella diversa altezza dei bordi, nell’andamento irregolare del ponte o nella difficoltà di far incontrare simmetricamente le fasce del fasciame. Quando il modellista se ne accorge, spesso il problema non è più localizzato: è già stato distribuito lungo la struttura.

La linea di fede aiuta a individuare questo processo prima che il rivestimento lo renda più difficile da leggere. Le ordinate devono essere confrontate non soltanto una per volta, ma anche come successione. Osservate in fila, mostrano se il profilo del bordo superiore mantiene una traiettoria coerente. Osservate dall’alto, permettono di giudicare la simmetria dell’insieme. Osservate lungo la linea longitudinale, rivelano eventuali variazioni di inclinazione.

Il controllo visivo resta importante, ma non deve diventare una scusa per affidarsi all’occhio in modo generico. L’occhio cerca armonia e tende a perdonare ciò che si aspetta di vedere. Per questo è utile alternare punti di osservazione:

• dall’alto, per verificare l’asse e l’apertura delle ordinate;
• lateralmente, per leggere l’andamento della chiglia e del ponte;
• frontalmente, per controllare la simmetria delle sezioni;
• lungo la fiancata, per individuare cambiamenti improvvisi nella curva del fasciame.

La distanza fra una buona costruzione e una costruzione soltanto decorosa è spesso qui. Il modello decoroso cerca di non mostrare errori. Il modello riuscito organizza la luce sulle superfici in modo che l’errore non abbia occasione di nascere.

La linea di fede nei piani storici: quando il disegno non è un manuale moderno

I piani dedicati ai velieri storici possono avere una grafica meno esplicita rispetto ai disegni contemporanei. Alcuni derivano da rilievi, ricostruzioni, restauri o interpretazioni di documenti incompleti. Il modellista si trova così davanti a tavole in cui la linea di riferimento non è sempre presentata con la chiarezza di un progetto industriale moderno.

In questi casi occorre distinguere la qualità della documentazione dalla sua leggibilità immediata. Un piano ricco di dettagli non è automaticamente un piano facile da usare. Può contenere profili, sezioni e schemi di carpenteria navale molto accurati, ma lasciare al lettore il compito di ricostruire la relazione fra le diverse viste.

La linea di fede diventa allora una sorta di criterio editoriale interno al disegno: consente di capire se le tavole appartengono davvero allo stesso sistema geometrico. Se le ordinate non possono essere ricondotte a un asse comune, se le linee d’acqua cambiano posizione senza spiegazione o se il profilo della chiglia non dialoga con lo specchio delle sezioni, il problema non è soltanto pratico. È documentario.

Questo non significa che ogni piano storico debba offrire una soluzione unica e indiscutibile. La progettazione navale antica e la ricostruzione di un veliero possono contenere interpretazioni. Ma l’interpretazione deve essere riconoscibile e coerente. Un modello realistico non nasce dalla quantità di dettagli aggiunti dopo; nasce dalla solidità del sistema che li sostiene.

Un errore di riferimento si vede soprattutto quando arriva il colore

Prima del colore arrivano le geometrie. Dopo il colore, arrivano le scuse.

Una patinatura ben calibrata può rendere credibile un fasciame; una scala cromatica sobria può evitare l’effetto giocattolo; un chiaroscuro accurato può dare profondità a una fiancata. Ma nessuna finitura corregge un ponte che sale in modo irregolare o una poppa che non rispetta la simmetria dello scafo. Anzi, la luce radente e le differenze di tono tendono a sottolineare le deformazioni.

Il rapporto fra linea di fede e resa estetica è quindi più stretto di quanto sembri. L’allineamento corretto permette alle superfici di ricevere la luce secondo una logica continua. Le curve del fasciame si susseguono senza strappi; i bordi del ponte conservano una tensione visiva plausibile; le ordinate costruiscono una progressione leggibile. Quando il riferimento manca, anche una bella patinatura finisce per decorare un volume incoerente.

È il motivo per cui conviene risolvere la geometria prima di preoccuparsi dell’usura. Un modello può avere legno magnificamente invecchiato e bozzelli finemente lavorati, ma se l’asse della costruzione non è rispettato, ogni dettaglio diventa un alibi. La scala cromatica non deve distrarre dalla scala geometrica.

Come riconoscere un piano utilizzabile

Per chi sceglie disegni tecnici navali destinati alla costruzione, la presenza della linea di fede è uno degli elementi da osservare con maggiore attenzione. Non basta che il piano mostri molte ordinate o una tavola affollata di quote. Serve un sistema di riferimento che renda quelle informazioni trasferibili allo scalo.

Un piano utile dovrebbe permettere di:

• individuare chiaramente l’asse longitudinale o la linea di costruzione;
• collegare il piano di profilo allo specchio delle ordinate;
• leggere la posizione delle linee d’acqua rispetto alla chiglia;
• stabilire dove collocare le sezioni lungo lo scafo;
• controllare la simmetria senza ricostruire ogni rapporto da zero;
• distinguere le linee strutturali da quelle descrittive o decorative.

La chiarezza non coincide con la semplificazione. Un disegno serio può essere complesso, ma non dovrebbe costringere il modellista a indovinare quale linea abbia valore geometrico. Quando la grafica usa troppi segni dello stesso peso, senza gerarchie di spessore o legenda, il rischio di confondere asse, profilo e linea d’acqua aumenta.

Anche la documentazione fotografica può aiutare, ma con un limite preciso. Una fotografia dello scafo reale o di un modello storico mostra l’effetto finale, non sostituisce il riferimento costruttivo. La macchina fotografica registra prospettiva, deformazioni ottiche e condizioni di luce. Il piano, quando è coerente, consente invece di ricostruire le relazioni geometriche. Sono due strumenti diversi: uno descrive ciò che appare, l’altro stabilisce ciò che deve essere allineato.

Il controllo finale è una questione di coerenza, non di perfezionismo cieco

Tracciare la linea di fede sullo scalo non significa inseguire una precisione astratta, estranea alla scala del modello. Significa costruire un riferimento coerente con il piano e mantenerlo attivo durante il montaggio. La sua utilità si misura nella capacità di prevenire errori, non nella teatralità del segno iniziale.

La chiglia deve seguire quell’asse. Le ordinate devono essere collocate rispetto a esso. Le linee d’acqua devono confermare la progressione delle sezioni. Le dime devono mantenere ciò che il disegno stabilisce; la livella deve controllare la relazione con il piano; l’occhio deve giudicare l’armonia complessiva senza sostituirsi alla geometria.

Quando questi elementi coincidono, il modello comincia a convincere prima ancora della finitura. La luce scorre sulle fiancate senza incontrare deformazioni gratuite. Il fasciame segue un ritmo credibile. La patinatura può restare misurata, perché non deve coprire nulla. La nave appare solida non per la quantità di dettagli, ma perché ogni dettaglio appartiene allo stesso ordine visivo.

La linea di fede, in fondo, è il punto meno spettacolare e più severo dei piani navali. Non aggiunge decorazione. Non produce da sola una bella fotografia. Fa qualcosa di più utile: impedisce che l’illusione cominci già fuori asse.
