Linee d’acqua nei piani navali: come interpretare le curve

Una linea d’acqua letta come fosse una semplice curva decorativa può spostare la massima larghezza dello scafo, alterare il volume della prua e rendere incoerente l’intera ossatura del modello.

La lettura delle linee d’acqua nei piani di costruzione dei velieri richiede quindi un gesto preciso: dobbiamo smettere di guardare il foglio come una sola immagine e imparare a mettere in relazione tre rappresentazioni diverse della stessa carena. Il piano longitudinale, il piano orizzontale e il piano trasversale non sono tavole indipendenti. Sono tre modi di osservare lo stesso volume, e ogni punto deve ritrovare il proprio posto in tutti e tre.

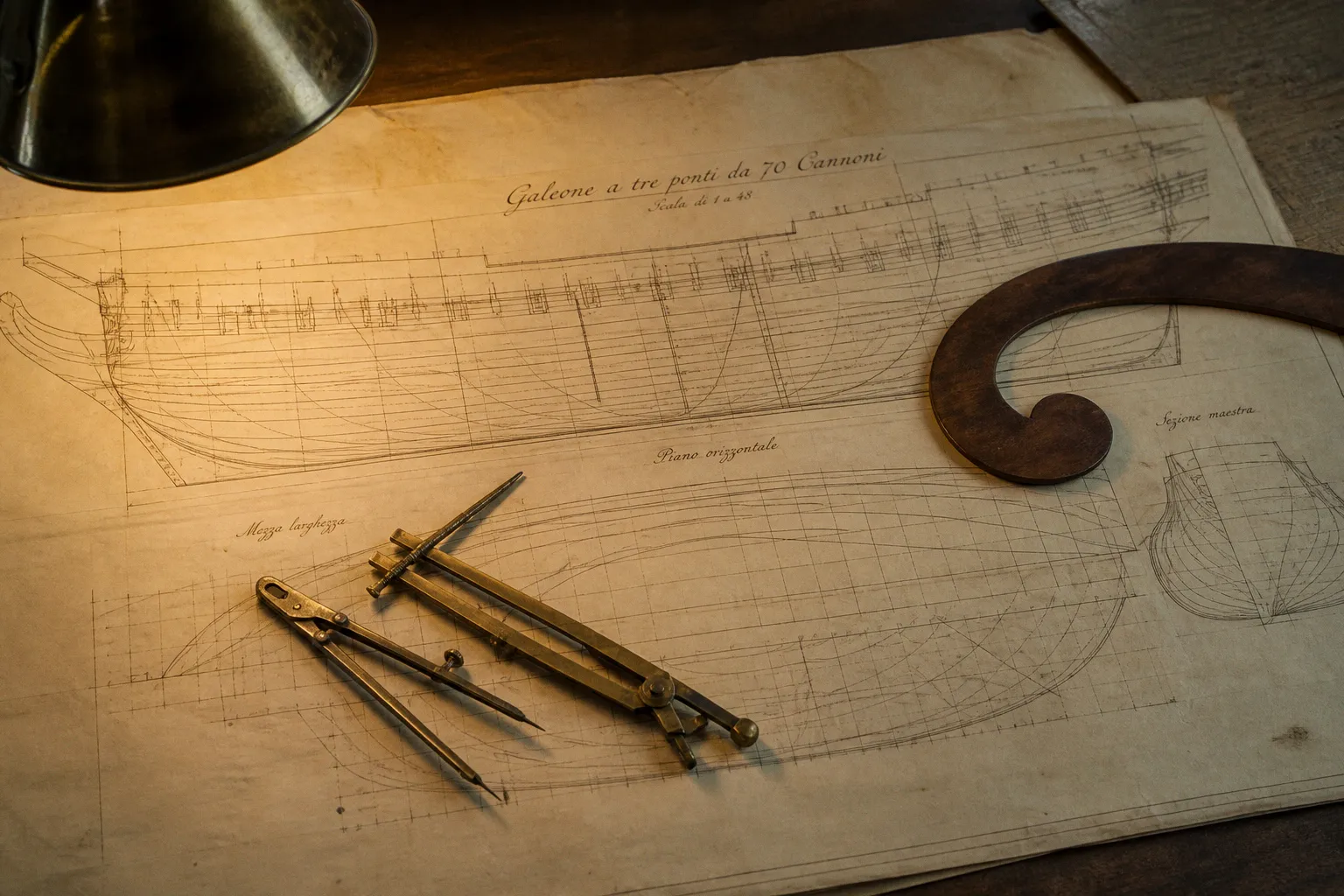

L’anatomia del piano di costruzione: tre viste per una sola carena

Un piano di costruzione navale tradizionale è composto da tre viste ortogonali interconnesse:

• il piano longitudinale, chiamato anche piano di profilo, che mostra lo scafo visto di fianco;
• il piano orizzontale, o piano delle linee d’acqua, che mostra la forma della carena osservata dall’alto;
• il piano trasversale delle ordinate, che raccoglie le sezioni dello scafo tagliate da una serie di piani verticali.

Nel modellismo navale storico, questa suddivisione è la base della lettura dei disegni tecnici. Non basta riconoscere il profilo della chiglia o contare le ordinate. Dobbiamo capire come il progettista ha distribuito i volumi lungo l’asse della nave e come questi volumi cambiano salendo dalla chiglia verso la linea di galleggiamento.

Il piano longitudinale ci dà soprattutto la lunghezza, l’andamento della chiglia, il profilo del dritto di prua e quello del dritto di poppa. Lungo questo disegno troviamo l’asse longitudinale della costruzione, cioè la linea di riferimento sulla quale si organizzano le altre misure. In termini geometrici, possiamo pensare a questo asse come all’asse X.

Il piano orizzontale aggiunge ciò che il profilo non può mostrare: la larghezza dello scafo a diverse altezze. Qui compaiono le linee d’acqua, cioè le curve ottenute dall’intersezione della superficie esterna della carena con piani orizzontali paralleli alla linea di galleggiamento. Ogni curva descrive la semilarghezza dello scafo lungo la lunghezza della nave.

Il piano trasversale, infine, mostra le ordinate. Ogni ordinata è una sezione verticale trasversale della carena, e la sua forma ci permette di capire se in quel punto lo scafo è pieno, affilato, tondo, piatto o fortemente rientrante verso la chiglia.

Per lavorare con ordine, è utile tenere presenti i tre assi:

• asse X: la lunghezza della nave, coincidente con la linea di costruzione;
• asse Y: la semilarghezza misurata rispetto al piano diametrale;
• asse Z: l’altezza rispetto alla chiglia o al riferimento verticale scelto.

Questi assi non sono un esercizio teorico separato dalla pratica. Quando riportiamo una quota dal disegno alla tavola delle ordinate, stiamo proprio trasferendo un punto definito da una lunghezza, una semilarghezza e un’altezza. Se una di queste coordinate viene presa dalla curva sbagliata, il listello può essere tagliato con grande precisione e risultare comunque fuori forma.

Una linea d’acqua non descrive soltanto una quota: racconta quanto scafo esiste a una determinata altezza.

La disposizione tradizionale dei piani può cambiare nell’impaginazione, soprattutto nei disegni moderni destinati al modellista, ma la logica resta la stessa. La prua viene normalmente orientata verso destra del foglio. Questa convenzione è utile perché ci permette di riconoscere subito il verso delle sezioni e di non invertire, durante il trasferimento, la parte anteriore con quella posteriore.

Decodificare il piano orizzontale: perché vediamo solo metà scafo

Il piano orizzontale è spesso il più difficile da leggere per chi affronta per la prima volta la lettura dei piani di costruzione nel modellismo. Le curve sembrano numerose, ravvicinate e talvolta irregolari. In realtà, il disegno sfrutta la simmetria longitudinale della nave e rappresenta tradizionalmente soltanto la metà sinistra dello scafo.

Questo significa che non stiamo osservando una carena incompleta. Stiamo guardando una semicarena, misurata dal piano diametrale verso il fianco. La distanza tra l’asse centrale e ciascuna linea indica la semilarghezza in quel punto della lunghezza e a quella determinata altezza.

Il dettaglio è decisivo. Se leggiamo una misura del piano orizzontale come larghezza totale, costruiremo uno scafo due volte più largo. Se invece la raddoppiamo quando il disegno ha già riportato la misura completa, otterremo l’errore opposto. Prima di tracciare qualsiasi ordinata, dobbiamo quindi capire quale convenzione è stata usata nella tavola.

Un buon piano rende riconoscibile il piano diametrale, spesso con una linea più marcata o con una serie di riferimenti longitudinali. Da lì partono le semilarghezze. Le ordinate o sezioni trasversali sono distribuite lungo la lunghezza e funzionano come stazioni di controllo: in corrispondenza di ogni stazione possiamo leggere dove una determinata linea d’acqua incontra quella sezione.

Come riconoscere le curve senza confonderle

Le linee d’acqua non devono essere confuse con le linee longitudinali verticali, spesso chiamate linee d’imbardata o linee di riferimento longitudinale. Le prime derivano da sezioni orizzontali; le seconde descrivono intersezioni ottenute con piani verticali paralleli al piano diametrale. La forma può sembrare simile, soprattutto in una tavola affollata, ma il loro significato geometrico è diverso.

Per orientarsi, noi modellisti possiamo procedere in questo modo:

1. individuiamo la linea di costruzione e il piano diametrale;

2. riconosciamo le stazioni trasversali che corrispondono alle ordinate;

3. separiamo le curve orizzontali dalle eventuali linee verticali di riferimento;

4. seguiamo una sola linea d’acqua dall’estremità di prua verso poppa;

5. controlliamo dove quella curva attraversa ciascuna sezione;

6. trasferiamo le semilarghezze soltanto dopo aver verificato la quota verticale associata.

Non conviene iniziare dalla curva più evidente o da quella che sembra più facile da seguire. Nei disegni antichi e nelle riproduzioni da archivio la qualità della scansione, lo spessore dell’inchiostro e le sovrapposizioni possono deformare la percezione. Una curva apparentemente continua può appartenere a due livelli diversi; una linea sottile può interrompersi proprio dove serve maggiore attenzione.

Il nostro occhio tende a seguire l’eleganza complessiva della carena, ma la costruzione procede per punti. Per questo è più sicuro leggere ogni intersezione tra una stazione e una linea d’acqua come una misura autonoma, da confrontare poi con il profilo e con l’ordinata corrispondente.

Dalla linea di galleggiamento alle false linee d’acqua

Non tutte le linee d’acqua rappresentano la stessa condizione dello scafo. Il loro significato dipende dal livello verticale al quale sono state tracciate e dal sistema di riferimento adottato nel piano.

La linea di galleggiamento di progetto, indicata spesso con l’acronimo DWL, è il riferimento associato al livello di immersione previsto dal progetto. Nei disegni possiamo trovare altre linee d’acqua sopra o sotto questo riferimento, disposte a intervalli regolari oppure adattate alle necessità della ricostruzione.

Le linee situate al di sopra della linea di galleggiamento a pieno carico o della linea di progetto sono definite false linee d’acqua. Il termine non significa che siano sbagliate. Indica semplicemente che descrivono porzioni dello scafo poste sopra il livello di immersione considerato come riferimento principale.

Per il modellista, questa distinzione serve a non assegnare una quota errata a una sezione. Una curva più alta rispetto alla DWL avrà normalmente una semilarghezza diversa, perché la carena può allargarsi salendo verso il ginocchio, restringersi nella parte alta o cambiare rapidamente andamento vicino alla prua e alla poppa.

Il numero delle linee d’acqua non è un valore universale. La suddivisione può variare in base alla tavola, alla nave rappresentata e al livello di dettaglio. Nei piani navali troviamo spesso una scansione longitudinale del galleggiamento in 6, 8 o 10 sezioni trasversali, ma le linee orizzontali possono essere più numerose, soprattutto quando il disegno è stato preparato per una ricostruzione accurata dell’ossatura.

Il rapporto tra quota e forma

Per ogni linea d’acqua dobbiamo porci due domande concrete:

• a quale altezza si trova rispetto alla chiglia o alla linea di riferimento?
• quale semilarghezza raggiunge in corrispondenza di ciascuna stazione?

La prima domanda appartiene alla lettura verticale del piano; la seconda al piano orizzontale. Soltanto mettendo insieme le due informazioni possiamo costruire correttamente il punto sull’ordinata.

Immaginiamo una sezione trasversale nella zona maestra, cioè nella parte più larga della nave. La linea d’acqua più bassa potrebbe incontrare l’ordinata molto vicino al piano diametrale, mentre una linea più alta potrebbe raggiungere una semilarghezza maggiore. Ma non è una regola da applicare senza guardare il disegno: verso la prua, la carena può restringersi rapidamente; vicino alla poppa, l’andamento può essere condizionato dal dritto, dal calcagnolo e dalla forma del corpo di poppa.

È qui che la materia del modello ci restituisce la verità del disegno. Un’ordinata ricavata da punti incoerenti produce una curva spezzata o una superficie che torce. Il listello, piegato lungo il fasciame, accentua subito l’errore: la venatura si tende, la flessibilità diminuisce, l’attrito contro i punti di fissaggio aumenta e la prua comincia a chiedere più forza di quella che il legno può sopportare.

Quando una tavola delle ordinate sembra difficile da raccordare, prima di correggere il legno torniamo a controllare le linee d’acqua.

Verifica tridimensionale: il controllo che salva la carena

La lettura corretta non termina quando abbiamo copiato le curve. Il passaggio più importante è verificare che i punti corrispondano nei diversi piani di proiezione.

Ogni intersezione tra una linea d’acqua e una sezione trasversale deve avere un equivalente:

• nel piano orizzontale, dove leggiamo la posizione lungo la nave e la semilarghezza;
• nel piano trasversale, dove controlliamo la forma dell’ordinata;
• nel piano longitudinale, dove verifichiamo la quota verticale e il rapporto con il profilo dello scafo.

Se i tre riferimenti non coincidono, la geometria non è coerente. A volte l’errore appartiene alla nostra lettura; altre volte nasce dalla riproduzione del documento. Una scansione deformata può modificare le proporzioni, soprattutto se il foglio è stato fotografato senza essere perfettamente piano. Anche una stampa ridimensionata in modo non uniforme può alterare la relazione tra lunghezza e altezza.

Per questo non dobbiamo fidarci di una sola misura presa con il righello. Il righello serve, ma la continuità delle curve e la corrispondenza tra le viste sono altrettanto importanti.

Un metodo pratico di controllo

Quando prepariamo il tracciato delle linee d’acqua per un veliero, possiamo organizzare la verifica in una piccola tabella di lavoro. Non serve trasformare il disegno in un sistema complicato: basta annotare le stazioni, le quote e le semilarghezze con una grafite sottile, lasciando spazio per correggere.

Il controllo funziona meglio se procediamo per una sola stazione alla volta. Prendiamo l’ordinata, segniamo le quote delle linee d’acqua e riportiamo le semilarghezze. Poi colleghiamo i punti con una curvetta flessibile, senza forzare il passaggio attraverso ogni segno se questo produce una deformazione evidente.

La curva deve essere continua, ma non artificialmente liscia. Una carena storica non è una superficie generica generata da un programma: è il risultato di esigenze costruttive, tradizioni locali, strumenti disponibili e proporzioni proprie di una determinata epoca. Semplificare troppo può cancellare proprio quelle variazioni che rendono riconoscibile un veliero.

Il controllo delle ordinate prima del taglio

Prima di portare il tracciato sul compensato, conviene sovrapporre le ordinate e osservare la progressione delle forme. Le sezioni vicine al centro della nave dovrebbero mostrare un cambiamento graduale; procedendo verso prua, il corpo dovrebbe stringersi secondo l’andamento indicato dalle linee d’acqua; verso poppa, la trasformazione può diventare più particolare, ma non deve apparire casuale.

Un errore frequente è correggere ogni ordinata singolarmente perché, presa da sola, sembra poco elegante. In questo modo rischiamo di perdere la continuità complessiva. La forma va giudicata come una successione, non come una collezione di profili isolati.

Anche il punto di mezzeria merita attenzione. Se il piano orizzontale mostra soltanto la metà sinistra, il tracciato dell’ordinata dovrà essere ribaltato con precisione rispetto al piano diametrale. Una piccola differenza nella larghezza dei due lati può sembrare trascurabile sulla carta, ma diventa visibile quando iniziamo a posare il fasciame o quando la chiglia viene osservata frontalmente.

Le linee d’acqua nella progettazione navale storica

Le linee d’acqua sono uno strumento di lettura geometrica, ma devono essere interpretate dentro la storia del disegno che abbiamo davanti. Non possiamo trattare ogni piano come se fosse nato secondo gli stessi criteri moderni.

Il piano di costruzione navale, nella forma tradizionale composta dalle tre viste ortogonali interconnesse, acquistò una funzione progettuale ed esecutiva più definita a partire dalla fine del XVII secolo. Per periodi precedenti, dobbiamo essere prudenti: esistono disegni, rilievi, modelli, trattati e documenti tecnici di grande valore, ma non è corretto attribuire automaticamente a tutti la stessa funzione di un piano navale moderno e rigorosamente coordinato.

Questo non rende meno utile la documentazione antica. Al contrario, ci obbliga a leggerla con maggiore attenzione. Un disegno può essere una registrazione parziale, una tavola ricostruttiva, un rilievo successivo o una sintesi elaborata per confrontare più fonti. La presenza di curve simili alle linee d’acqua non basta, da sola, a dimostrare che il documento abbia avuto un uso esecutivo identico a quello dei piani più tardi.

Nel modellismo storico, la fedeltà non consiste soltanto nel copiare una sagoma. Consiste nel capire che cosa rappresenta quella sagoma e quale grado di certezza possiamo attribuirle. Se le linee d’acqua sono incomplete o se le viste non si corrispondono perfettamente, dobbiamo distinguere ciò che è leggibile dal disegno da ciò che stiamo ricostruendo per interpretazione.

Quando la documentazione non è perfettamente coerente

Capita di incontrare un piano nel quale una curva sembra non raggiungere esattamente l’ordinata prevista, oppure una sezione mostra una larghezza che non coincide con quella ricavabile dal piano orizzontale. Prima di pensare a un errore del costruttore, controlliamo alcuni aspetti pratici:

• il foglio può essere stato deformato o ridotto durante la riproduzione;
• alcune linee possono appartenere a una versione diversa del piano;
• il riferimento verticale può non essere la chiglia, ma una linea di costruzione distinta;
• la curva può essere una falsa linea d’acqua e non la linea di galleggiamento di progetto;
• il disegno può rappresentare una ricostruzione interpretativa, non un rilievo diretto;
• la stazione riportata sul piano trasversale può avere una denominazione diversa da quella usata nel piano orizzontale.

Non dobbiamo riempire ogni lacuna con una supposizione netta. È più corretto segnare il punto, confrontarlo con le curve vicine e cercare la soluzione che conserva la continuità più plausibile dell’intera carena. Una scelta prudente, documentata e reversibile vale più di una correzione sicura soltanto in apparenza.

Dal disegno al legno: trasferire le curve senza perdere la precisione

Una volta interpretate le linee d’acqua, il passaggio al materiale richiede la stessa calma. Il legno non perdona le ambiguità del disegno, ma può anche aiutarci a riconoscerle.

Per il tracciato delle ordinate, lavoriamo su una superficie stabile e perfettamente piana. Riportiamo prima la linea di base e il piano diametrale, poi le quote verticali e infine le semilarghezze. È preferibile usare punti numerosi e leggeri piuttosto che poche linee scure: la grafite deve guidare il taglio, non diventare un confine impossibile da correggere.

Quando uniamo i punti, la curvetta deve seguire l’andamento generale senza creare gomiti. Se due punti consecutivi producono una brusca variazione, non li cancelliamo subito. Controlliamo prima il loro valore nei tre piani. Potrebbe essere un dettaglio reale della carena, oppure il segnale di una lettura errata.

Nel caso di un modello a fasciame, le linee d’acqua ci aiutano anche a prevedere il comportamento dei listelli. Una prua che si restringe rapidamente richiede una distribuzione delle ordinate capace di accompagnare la torsione senza concentrare tutto l’attrito in pochi punti. Se la geometria è corretta ma il listello continua a spezzarsi, il problema può riguardare la specie legnosa, la direzione della venatura, l’umidità, lo spessore o il modo in cui stiamo applicando la flessione.

Non dobbiamo però usare la flessibilità del materiale per correggere una forma che non abbiamo ancora verificato. Un listello forzato può nascondere per qualche ora un errore di tracciato, ma durante l’asciugatura tenderà a recuperare la propria memoria e porterà con sé la tensione accumulata.

Una sequenza di lavoro affidabile

Per evitare di procedere avanti e indietro tra tavola e cantiere, possiamo seguire una sequenza semplice:

1. Identifichiamo i riferimenti: chiglia, linea di costruzione, piano diametrale, stazioni e linea di galleggiamento di progetto.

2. Separiamo le curve: distinguiamo le linee d’acqua dalle sezioni longitudinali e dagli altri segni del disegno.

3. Leggiamo una quota alla volta: per ogni stazione raccogliamo altezza e semilarghezza senza anticipare il raccordo.

4. Ricostruiamo l’ordinata: riportiamo i punti sul piano trasversale e verifichiamo la simmetria.

5. Confrontiamo le viste: controlliamo che ogni punto trovi corrispondenza nel piano orizzontale e in quello longitudinale.

6. Proviamo la continuità: osserviamo la successione delle ordinate prima del taglio definitivo.

7. Lavoriamo per gradi: realizziamo un primo tracciato correggibile, poi passiamo al materiale definitivo.

Questo metodo lascia spazio all’apprendimento. Gli errori pratici non sono una colpa da nascondere: fanno parte della lettura del modello. Una curva rifatta, una tavola dell’ordinata corretta, un riferimento ricontrollato con pazienza ci insegnano più di una costruzione portata avanti velocemente su dati non compresi.

Il punto non è seguire le curve, ma capire il volume

Le linee d’acqua nei piani di costruzione dei velieri diventano davvero leggibili quando smettiamo di considerarle segni bidimensionali. Ogni curva è una sezione orizzontale della carena; ogni incrocio con un’ordinata è un punto nello spazio; ogni variazione tra prua, centro e poppa contribuisce alla forma complessiva dello scafo.

Il piano orizzontale ci mostra la semilarghezza. Il piano trasversale ci restituisce la sezione. Il piano longitudinale ci ricorda a quale altezza e in quale andamento quella sezione deve inserirsi. Se una delle tre viste viene ignorata, il modello può conservare una bella silhouette e perdere però la coerenza della carena.

La nostra regola, al banco, può essere molto concreta: non tagliamo una forma che non sappiamo ricollocare negli altri due piani. Prima seguiamo la curva con la matita, poi la ritroviamo nella tavola delle ordinate, infine controlliamo che il profilo la accolga senza contraddizioni. È un passaggio più lento soltanto all’inizio; dopo, il lavoro diventa più sicuro, il legno oppone meno resistenza e anche le correzioni acquistano un senso preciso.

Quando il disegno è incerto, procediamo con rispetto e senza forzare le conclusioni. Quando invece le tre proiezioni si confermano a vicenda, possiamo fidarci della geometria: la venatura seguirà una superficie comprensibile, il fasciame troverà il proprio appoggio e il veliero comincerà a emergere dal piano con quella continuità silenziosa che, nel modellismo navale, vale più di qualsiasi scorciatoia.
