Relitto della Belle: i segreti del cantiere di Colbert

Apro da un dettaglio visivo, perché è lì che si capisce tutto. Sulle assi di quercia che un tempo sostennero la chiglia de La Belle, oggi esposte ad Austin in una sala dalla luce troppo democratica per il materiale che ospita, i marchi di montaggio incisi a colpo di scalpello dal carpentiere Honoré Mallet nel 1684 sono ancora leggibili. Restano allineati sulle superfici del legno, regolari quanto basta per sembrare un manoscritto geometrico sopravvissuto a tre secoli di fango e salsedine.

È un dettaglio che il modellista navigato riconosce all’istante: quei segni, combinazioni di lettere e numeri romani, non sono decorazione. Sono tracce operative. Servivano a riconoscere i componenti e a stabilire la loro posizione durante l’assemblaggio nello stesso cantiere di Rochefort. In quelle incisioni non c’è ancora l’industria moderna, ma c’è già un principio da officina organizzata: preparare i pezzi secondo un ordine, identificarli, farli corrispondere senza affidarsi soltanto alla memoria del singolo carpentiere.

Il problema, semmai, è che di quel lavoro oggi resta circa un terzo. E quel terzo, esposto al Bullock Texas State History Museum con la ricostruzione filologica della sezione inferiore, racconta molto di più di quanto la sua quota misera lasci intendere a una prima occhiata distratta.

Per questo il relitto La Belle 1684 è un caso straordinario di archeologia navale: non offre la nave completa, ma conserva abbastanza materia da permettere di leggere il modo in cui una nave veniva progettata, preparata e costruita nella Francia di Colbert. Il valore non sta soltanto nello scafo superstite. Sta nel rapporto tra ogni elemento conservato e l’organizzazione del cantiere che lo ha prodotto.

Il cantiere di Rochefort e la genesi della barque longue

Rochefort, 1684. Sull’Atlantico francese, sotto l’amministrazione navale di Jean-Baptiste Colbert, l’arsenale è il cuore pulsante di un’idea precisa: costruire bene, con procedure riconoscibili e un controllo più stretto sulle fasi del lavoro. Non è una catena di montaggio nel senso moderno del termine, e sarebbe un errore descriverla così. È però un sistema nel quale la standardizzazione di alcune operazioni, la preparazione del legname e la trasmissione degli ordini hanno un peso crescente.

Honoré Mallet, mastro carpentiere dell’arsenale reale, riceve l’incarico di lavorare il legname per una barque longue destinata a una delle spedizioni più famose e disgraziate del Seicento: l’avventura di René-Robert Cavelier de La Salle nel Golfo del Messico.

La Belle nasce come imbarcazione di circa 54 piedi e 4 pollici di lunghezza, cioè 16,56 metri; una taglia modesta se paragonata ai grandi vascelli da settanta cannoni che solcavano le stesse acque, ma tutt’altro che irrilevante per una nave destinata a trasportare uomini, armi, provviste e materiali in una spedizione lontana dalla Francia. La larghezza raggiungeva 14 piedi e 9 pollici, circa 4,50 metri, mentre il pescaggio era compreso tra 7 e 8 piedi, vale a dire all’incirca tra 2,2 e 2,4 metri. La stazza viene generalmente stimata in 40–45 tonnellate.

Una barca, insomma. Ma una barca fatta come si deve: fasciame in quercia, strutture rinforzate, chiglia dimensionata per la navigazione costiera e, quando serviva, per affrontare il mare aperto. Niente esotismi, niente legni preziosi fuori luogo: la cifra è la funzione, non l’effetto.

Il termine barque longue è già una dichiarazione d’intenti. La Belle non è concepita come un grande bastimento da combattimento, né come un vascello destinato a rappresentare la potenza della monarchia attraverso le sue dimensioni. È un’unità relativamente compatta, con un rapporto tra lunghezza, larghezza e pescaggio pensato per muoversi in acque diverse e sostenere una missione logistica complessa.

L’armamento previsto comprendeva 6 cannoni in bronzo e 8 petriere: un calibro leggero, da spedizione coloniale, non da linea di battaglia. La scelta non è casuale. La Salle deve sbarcare, commerciare, fondare insediamenti e mantenere una presenza sul territorio; non deve affrontare una flotta nemica in uno scontro d’artiglieria.

È una distinzione che, dal punto di vista iconografico, pesa moltissimo. Chi cerca ne La Belle l’eroicità guerresca del vascello di linea sta sbagliando genere. La Belle è, prima di tutto, una piattaforma logistica galleggiante costruita con la precisione di un orologio: non spettacolare per scala, ma estremamente eloquente per il modo in cui concentra in uno scafo relativamente piccolo esigenze di trasporto, difesa, autonomia e adattabilità.

Una barque longue non è un vascello da guerra. È uno strumento chirurgico, progettato per tagliare la rotta e arrivare vivo. Chi la guarda con l’occhio del modellista che sogna la Santissima Trinità sta consultando il catalogo sbagliato.

Per il modellista, questa premessa cambia subito la lettura dei piani. Le proporzioni non vanno giudicate con il metro dei grandi velieri seicenteschi. La Belle ha una presenza più bassa, più raccolta, meno teatrale. La sua forza non è nella foresta di alberi o nell’esibizione dell’artiglieria, ma nella relazione tra lo scafo, la stiva, l’attrezzatura e la capacità di lavorare in acque dove un vascello più grande avrebbe avuto difficoltà.

Tecniche di prefabbricazione: i marchi di montaggio di Honoré Mallet

Veniamo al dettaglio su cui chi scrive non si stanca di tornare: i marchi di montaggio. Sulle ordinate, sui bagli e sui madieri dello scafo superstite, Mallet ha inciso combinazioni di lettere e numeri romani. Sono segni semplici, ma il loro significato è tutt’altro che elementare.

Nel cantiere, un’imbarcazione non nasceva da un unico gesto continuo. Le parti venivano preparate, adattate e organizzate secondo una sequenza di assemblaggio. In un lavoro di questa complessità, riconoscere un madiere, una sezione di ordinata o un elemento del fasciame non era un lusso: era una condizione pratica per evitare errori, soprattutto quando molti componenti si assomigliavano nella forma generale ma non erano intercambiabili.

I marchi di Mallet vanno quindi letti come segni di corrispondenza interna al cantiere. Indicavano quali elementi dovevano incontrarsi e in quale relazione, aiutando i carpentieri a mantenere l’ordine previsto durante l’assemblaggio. Non sono una mappa per un viaggio futuro dei pezzi e non dimostrano che La Belle fosse stata progettata come un’imbarcazione da smontare, trasportare oltreoceano e rimontare sul posto. La loro evidenza riguarda il momento della costruzione a Rochefort: la prefabbricazione locale, la preparazione dei componenti e il controllo della sequenza di lavoro.

Questa precisazione non è pedanteria. È la differenza tra una deduzione sostenuta dal reperto e una storia troppo comoda costruita sopra il reperto. Il relitto ci mostra marchi che organizzano l’assemblaggio; non ci autorizza, da solo, a trasformare La Belle in un kit navale destinato a essere spedito in parti separate.

Per chi studia piani di costruzione e disegni di velieri, il dato resta comunque una miniera. I marchi aiutano a capire che la costruzione navale francese del Seicento non era soltanto una pratica empirica affidata all’occhio del maestro. L’esperienza rimaneva fondamentale, naturalmente, ma veniva sostenuta da un linguaggio operativo fatto di numerazioni, riferimenti e corrispondenze fisiche.

Un piano moderno tende a separare le informazioni: una tavola per le ordinate, una per la chiglia, una per il fasciame, un’altra ancora per i dettagli dell’attrezzatura. Nel cantiere seicentesco, invece, il legno portava con sé una parte dell’istruzione. Un segno inciso sulla superficie stabiliva una relazione tra pezzi reali, non tra disegni astratti. Era una forma di documentazione incorporata nel materiale.

Per ricostruire La Belle, questo significa che non basta osservare il profilo esterno dello scafo. Bisogna capire la gerarchia delle parti:

• la chiglia stabilisce l’asse fondamentale dello scafo e il riferimento dal quale leggere il resto della struttura;
• i madieri e le ordinate definiscono la forma trasversale, ma anche la progressione del volume verso prua e verso poppa;
• i bagli collegano e irrigidiscono la struttura, contribuendo a sostenere il piano del ponte;
• il fasciame non è una semplice pelle applicata sopra un’ossatura già completa, ma parte integrante del comportamento dello scafo;
• i marchi di assemblaggio collegano la singola componente alla sequenza complessiva del lavoro.

Chi replica lo scafo trattandolo come una scultura uscita da un blocco unico sta, con tutto il rispetto, fotografando il soggetto fuori scala. La Belle non è soltanto una silhouette. È una successione di decisioni costruttive leggibili nella diversa funzione dei suoi elementi.

Qui il critico si concede una piccola cattiveria meritata: certe ricostruzioni contemporanee della Belle, anche quando sono filologicamente accurate, sembrano dimenticare proprio questo punto. Riproducono la forma generale, ma appiattiscono il processo che l’ha generata. Perdono così la cifra più interessante dell’opera di Mallet: non l’idea di una nave smontabile e rimontabile come un mobile, bensì l’uso sistematico di componenti preparati e marcati per rendere più affidabile l’assemblaggio nel cantiere.

L’ingegneria del cofferdam: il recupero archeologico nella baia di Matagorda

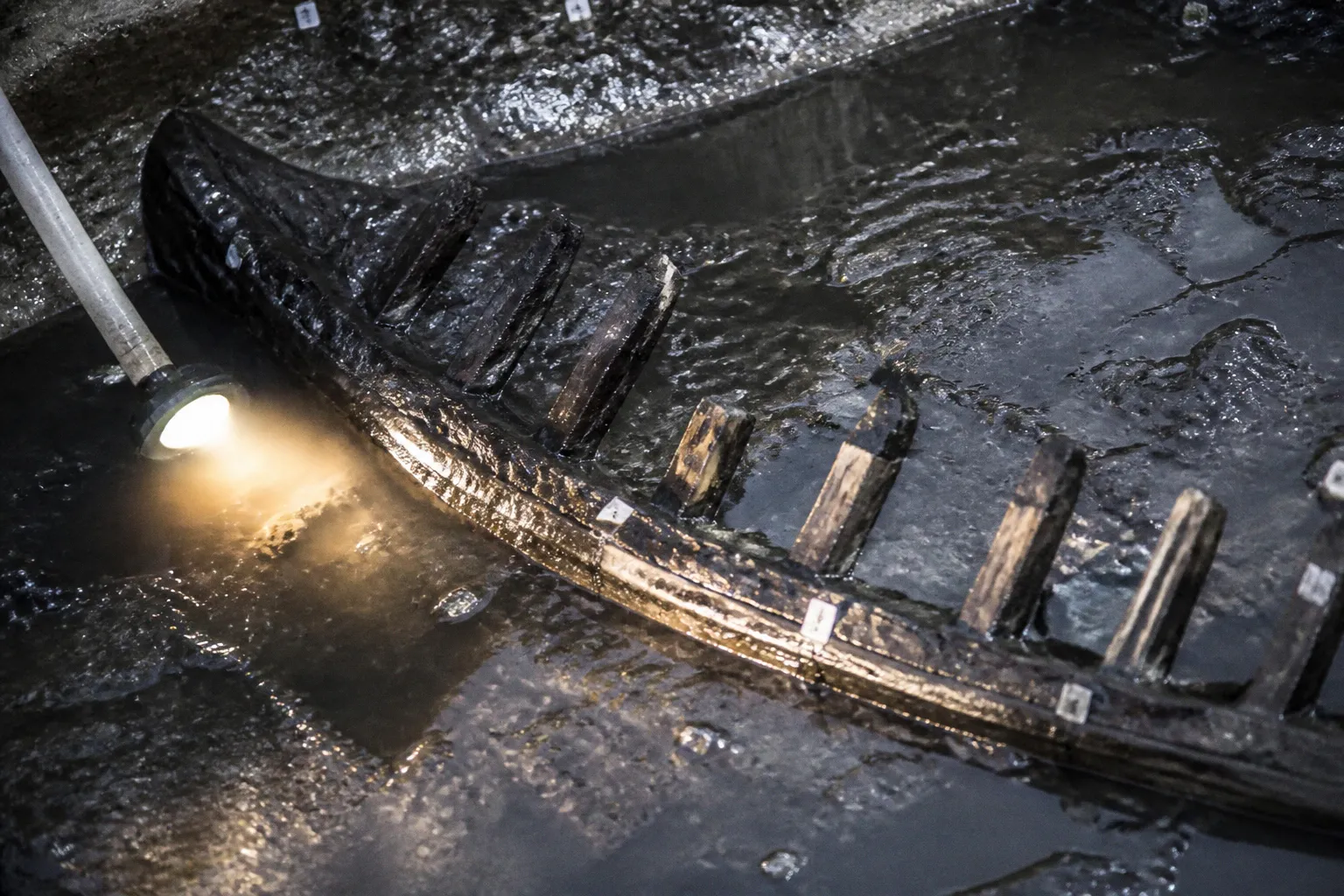

Spostiamoci avanti di tre secoli. La Belle naufraga nel 1686 durante una tempesta nella baia di Matagorda, in Texas. Per secoli giace sotto il fango, protetta dall’acqua e dai sedimenti ma sottoposta a un processo lento di degrado. Nel 1995 i ricercatori della Texas Historical Commission individuano il relitto. Lo scavo che segue è, di per sé, un piccolo capolavoro di ingegneria rovesciata.

Per accedere al sito, i tecnici costruiscono un cofferdam, una diga temporanea che isola l’area di scavo e consente di prosciugarla. La logica è quasi paradossale: invece di costruire una nave dentro un bacino asciutto, si mette in sicurezza un’area della baia per poter lavorare su una nave finita, rimasta sepolta nel suo ambiente di naufragio.

Il cofferdam non è soltanto una soluzione spettacolare. È ciò che rende possibile un’archeologia più precisa. Lavorare in un sito sommerso significa confrontarsi con visibilità ridotta, correnti, sedimenti e difficoltà di documentazione. Prosciugare l’area permette di registrare la posizione dei reperti, seguire le relazioni tra i diversi elementi e intervenire sul legno con strumenti più adatti.

L’operazione si svolge tra il 1995 e il 1996 e restituisce, insieme ai resti dello scafo, un archivio materiale vastissimo. Dalla campagna di scavo vengono recuperati oltre 1,6 milioni di reperti. Un numero che da solo racconta la densità del sito e la cura con cui è stato setacciato.

Tra i materiali figurano i resti dello scafo in legno di quercia, la parte che oggi vediamo rimontata, ma anche ferramenta, cordami, ceramiche, oggetti personali e frammenti dell’attrezzatura velica. Non è soltanto una nave che riemerge. È un intero universo di bordo, conservato nella posizione in cui il naufragio lo ha lasciato o in cui i successivi processi ambientali lo hanno redistribuito.

Per l’archeologia navale, il contesto conta quanto il reperto. Una tavola isolata può dire molto sulla tecnica di lavorazione, ma dice meno se non sappiamo dove si trovava, con quali altri elementi era associata e quale funzione svolgeva. Lo stesso vale per un frammento di cordame, una ferramenta o un oggetto della vita quotidiana. La loro collocazione contribuisce a ricostruire l’organizzazione dello spazio e le attività svolte a bordo.

Per dare un’idea delle proporzioni tra ciò che La Belle era e ciò che oggi possiamo studiare, basta un confronto secco:

La tabella non va letta come un esercizio retorico. È la mappa fedele del rapporto tra il testo storico e il frammento superstite. Una mappa impietosa, ma utilissima per chiunque voglia affrontare una ricostruzione con onestà intellettuale.

Il relitto La Belle 1684 non permette di colmare automaticamente ogni lacuna. Permette però di stabilire dove le lacune si trovano. E questa è una differenza sostanziale. In un modello storico, riconoscere ciò che è documentato e ciò che è ricostruito vale spesso più di una finitura impeccabile applicata a una forma arbitraria.

Analisi strutturale: cosa resta dello scafo dopo tre secoli

La Belle che vediamo oggi al Bullock Texas State History Museum di Austin è, al tempo stesso, un reperto e una ricostruzione. Solo circa un terzo dello scafo inferiore è sopravvissuto al tempo e alle correnti: la chiglia, parte delle ordinate e sezioni del fasciame. I due terzi superiori, compresi ponti, castelli, alberatura e tutto ciò che emergeva dall’acqua, sono scomparsi.

Questo dato dovrebbe essere il primo filtro per leggere qualunque immagine della nave. Chi si aspetta un vascello integro farà bene a ricredersi: la ricostruzione museale è una sezione, non un modello in scala reale completo. Anche quella sezione, inoltre, comprende integrazioni moderne necessarie a sostenere e rendere comprensibile il reperto.

Il lavoro dell’archeologo non consiste nel riportare magicamente in vita ciò che non esiste più. Consiste nel distinguere i livelli di certezza. Alcune parti sono legno originale; altre sono elementi di supporto; altre ancora sono integrazioni che rendono leggibile la geometria dello scafo. La ricostruzione museale deve tenere insieme due esigenze che spesso entrano in conflitto: proteggere il reperto e permettere al visitatore di capire la forma della nave.

Per il modellista, questa distinzione è essenziale. Un piano di ricostruzione della Belle può derivare da misure del relitto, confronti con imbarcazioni coeve, documentazione storica e interpretazioni strutturali. Non tutte le linee hanno lo stesso grado di certezza. Le ordinate conservate forniscono riferimenti diretti; le porzioni mancanti richiedono invece una ricostruzione ragionata, basata sulla simmetria, sulla continuità delle forme e sulla tecnica costruttiva del periodo.

La tentazione di completare la nave come se ogni dettaglio fosse noto è forte, soprattutto quando il risultato deve essere presentato in fotografia. Una superficie interamente nuova, una colorazione uniforme e un’attrezzatura ricostruita senza esitazioni producono un’immagine più facile da consumare. Ma la facilità dell’immagine non coincide con la solidità dell’interpretazione.

Qui il discorso si fa critico. La conservazione dei legni impone scelte estetiche non neutrali. Il legno di quercia, una volta trattato con polimeri consolidanti e polietilenglicole, cambia colore, peso e risposta alla luce. Il marrone caldo della quercia appena tagliata cede il passo a un tono più spento, quasi cereo, che la fotografia tradizionale tende ad addomesticare con illuminazioni calde.

Nei cataloghi patinati e nei poster da negozio museale, La Belle può sembrare ancora un vascello vivo. Al museo, con la giusta illuminazione, appare per quello che è: un reperto archeologico sopravvissuto, con i segni del tempo ancora addosso e con le integrazioni contemporanee necessarie a renderlo visibile.

Chi costruisce un modello della Belle partendo dai piani attualmente disponibili si scontra quindi con un problema di traduzione. Deve scegliere se evocare il colore che la nave poteva avere nel 1684, oppure il tono che il relitto presenta oggi dopo il trattamento conservativo. Sono due palette cromatiche molto diverse, e mescolarle senza criterio è il modo migliore per ottenere un oggetto né storico né documentario: un oggetto fuori fuoco.

La tensione visiva più interessante sta proprio nel rendere leggibile questa distanza. Il legno nuovo del fasciame può dialogare con il legno antico del reperto; la geometria del 1684 può restare distinguibile dalla patina dell’esemplare conservato; le integrazioni possono essere evidenti senza diventare vistose. La ricostruzione migliore non è quella che nasconde ogni cucitura, ma quella che permette di capire dove finisce il dato e dove comincia l’interpretazione.

Conservazione museale: dal polietilenglicole all’esposizione di Austin

Il trattamento di conservazione dei legni è stato completato dal Conservation Research Laboratory della Texas A&M University, con un protocollo basato su polimeri consolidanti e, soprattutto, su bagni prolungati di polietilenglicole, il PEG.

Il principio è semplice in teoria e lentissimo in pratica. Il PEG sostituisce gradualmente l’acqua all’interno delle cellule del legno, impedendo che la struttura collassi durante l’essiccazione finale. Un legno rimasto per secoli in ambiente umido non può essere asciugato come una tavola appena tagliata. La sua struttura cellulare è stata sostenuta dall’acqua per un tempo lunghissimo; eliminare quell’acqua senza sostituire il sostegno significherebbe provocare deformazioni, ritiri e fratture.

Il trattamento non restituisce al legno la sua condizione originaria. Gli permette di mantenere, per quanto possibile, forma e leggibilità. È una differenza che andrebbe ricordata ogni volta che si osserva un relitto esposto: conservare non significa cancellare il tempo, ma stabilizzare ciò che il tempo ha lasciato.

Il processo ha richiesto anni. I legni sono stati immersi, controllati e trattati in modo progressivo; dove necessario, sono state previste integrazioni con elementi compatibili. Solo in seguito lo scafo superstite ha potuto essere rimontato in assetto espositivo, con strutture di supporto moderne ma visivamente discrete.

Il risultato è oggi al Bullock Texas State History Museum di Austin, dove La Belle occupa una sala dedicata. La scelta di mostrare il relitto in una posizione leggibile, anziché limitarlo a una successione di frammenti dentro una vetrina, ha un effetto potente: consente di percepire la continuità dello scafo e, nello stesso tempo, la sua incompletezza.

È proprio questa incompletezza a impedire una lettura troppo trionfale. La musealizzazione non ricrea una nave perduta in ogni suo dettaglio. Organizza una forma di conoscenza. Decide quali elementi sostenere, quali integrazioni rendere visibili, quale distanza lasciare tra il legno originale e il materiale nuovo. Anche la luce, l’altezza dell’esposizione e il punto di vista del visitatore contribuiscono a costruire l’immagine finale.

Il rovescio della conservazione è un’illusione: ti fa credere di guardare la nave, ma stai guardando una decisione. Ogni tassello reintegrato, ogni luce della sala, è una scelta di chi ha restaurato. Il modellista che copia questa immagine senza chiedersi da dove viene sta copiando un’interpretazione altrui.

Per chi lavora in scala, la lezione è concreta. Un modello della Belle non dovrebbe limitarsi a riprodurre una superficie scura e invecchiata. Dovrebbe decidere che cosa vuole rappresentare: la nave nuova uscita dal cantiere, il relitto archeologico dopo il recupero oppure la lettura museale che mette in relazione le due condizioni.

Sono tre oggetti diversi, anche se condividono la stessa sagoma. Il primo richiede una ricerca sulla carpenteria navale francese del Seicento e sulle finiture plausibili per una barque longue appena costruita. Il secondo deve tenere conto della perdita di materia, delle deformazioni e dei trattamenti conservativi. Il terzo deve distinguere il reperto dalle integrazioni realizzate per l’esposizione.

Questa distinzione riguarda anche i piani. Un disegno destinato a una ricostruzione navigante non ha lo stesso scopo di una tavola che documenta il relitto. Nel primo caso bisogna completare le parti mancanti secondo un’ipotesi coerente; nel secondo bisogna registrare ciò che rimane; nel terzo bisogna mostrare come l’oggetto è stato reso comprensibile al pubblico.

Leggere La Belle attraverso i piani di ricostruzione

Il valore di La Belle per il modellismo navale storico sta nel fatto che il reperto non è separato dalla documentazione tecnica. I resti conservati permettono di controllare proporzioni, sezioni e rapporti tra gli elementi, mentre i piani di ricostruzione provano a restituire una forma complessiva a uno scafo che completo non è più.

Questo rapporto va gestito con cautela. Un piano non è una fotografia del passato. È una sintesi: raccoglie misure, confronti, deduzioni e convenzioni grafiche. Quando si lavora sul piani ricostruzione La Belle Cavelier, la domanda utile non è soltanto se la linea sia elegante o se la curva sembri plausibile. Bisogna chiedersi da quale elemento deriva e quale passaggio interpretativo è stato necessario per tracciarla.

Le parti superstiti hanno un peso maggiore perché parlano direttamente. Una sezione di ordinata conserva una forma concreta, una rastremazione, una relazione con il fasciame. Un marchio di montaggio aggiunge un’informazione sull’organizzazione del lavoro. Un frammento di ferramenta può chiarire una funzione, ma raramente basta da solo a ricostruire l’intero sistema.

Le integrazioni, invece, devono essere valutate per la coerenza complessiva. Non sono arbitrarie quando rispettano la logica dello scafo, ma non diventano documenti originali solo perché sono state disegnate con grande precisione. La precisione grafica non cancella l’incertezza storica.

Per questo, nella costruzione di un modello, conviene separare mentalmente almeno tre livelli:

1. Il dato archeologico, cioè la materia effettivamente conservata e documentata.

2. La ricostruzione tecnica, necessaria per completare la forma sulla base dei dati disponibili.

3. La scelta interpretativa, che riguarda colori, finiture, attrezzatura, grado di usura e modo di presentare il modello.

Il passaggio dal primo al secondo è inevitabile. Il passaggio dal secondo al terzo è quello che spesso viene nascosto sotto una patina uniforme. Eppure è proprio lì che il modellista prende posizione.

La Belle non chiede una ricostruzione spettacolare. Chiede una ricostruzione consapevole. Le sue dimensioni contenute e la struttura relativamente leggibile permettono di concentrare l’attenzione sui dettagli che contano: la forma delle ordinate, la continuità del fasciame, la presenza dei marchi, il rapporto tra le parti originali e quelle ipotizzate.

Un modello che evidenzia questi aspetti può essere più istruttivo di una replica completamente armata e impeccabilmente invecchiata. Non perché l’invecchiamento sia sbagliato in sé, ma perché nel caso de La Belle il problema principale non è far sembrare vecchia una nave nuova. È mostrare come una nave reale sia diventata, attraverso il naufragio, lo scavo e la conservazione, un documento frammentario.

Un’illusione di completezza

Il punto, in fondo, è tutto qui. La Belle è una delle navi meglio documentate del Seicento francese, e proprio per questo è una delle più pericolose da ricostruire. Abbiamo misure, marchi, armamento, storia della spedizione e materiali di scavo. Abbiamo quasi tutto per formulare ipotesi solide, ma non abbiamo la nave completa. E la differenza tra le due cose è decisiva.

Chi, modellista o storico, prende in mano i piani della Belle e non si pone il problema del frammento superstite produce magari un oggetto piacevole, filologicamente accettabile e concettualmente sbagliato. Non perché manchino i dati, ma perché i dati raccontano una storia precisa: quella di una porzione di scafo sopravvissuta per condizioni ambientali particolari, recuperata attraverso un intervento tecnico complesso, trattata con materiali conservativi e infine esposta dentro una costruzione museale.

Ogni ricostruzione che ignori questa genealogia è un esercizio di patinatura, non di ricostruzione. Al contrario, un modello può dichiarare le proprie incertezze senza perdere forza. Può lasciare leggibile il confine tra quercia originale e integrazione, distinguere una superficie nuova da una superficie trattata, usare i marchi di Mallet per raccontare l’assemblaggio senza inventare una storia di trasporto e rimontaggio oltreoceano.

È questa la lezione più interessante della carpenteria navale francese del Seicento. Il cantiere di Rochefort non ci consegna un’anticipazione fantasiosa dell’industria moderna, ma un sistema concreto di lavoro: materiali selezionati, componenti preparati, segni di corrispondenza e competenze distribuite tra maestri e manodopera. La nave nasce da una sequenza coordinata, non da una forma già compiuta che aspetta soltanto di essere rifinita.

La Belle vera è quindi un sistema, ma non nel senso facile del giocattolo modulare. È un sistema di costruzione, di controllo e di conoscenza. I numeri romani di Mallet non dimostrano che lo scafo fosse concepito per essere smontato e rimontato altrove; dimostrano qualcosa di più sobrio e, forse, più interessante: che nel cantiere ogni elemento doveva trovare il proprio posto e che quel posto poteva essere indicato direttamente sul legno.

La prossima volta che vi capiterà davanti un modello della Belle, in bacheca, in vetrina o in una rivista, guardate i marchi di montaggio. Chiedetevi se sono trattati come dettagli ornamentali oppure come tracce del processo costruttivo. Osservate se la ricostruzione distingue ciò che è conservato da ciò che è ipotizzato. Controllate se la patina racconta il relitto, la nave appena costruita o soltanto l’idea generica di un vecchio vascello coloniale.

La Belle non ha bisogno di troppe sartie né della giusta quantità di nostalgia. Ha già qualcosa di più raro: un frammento autentico capace di spiegare il cantiere che lo ha prodotto. E i segni incisi nel legno, tre secoli dopo, continuano a dirlo a chi sa leggerli.
