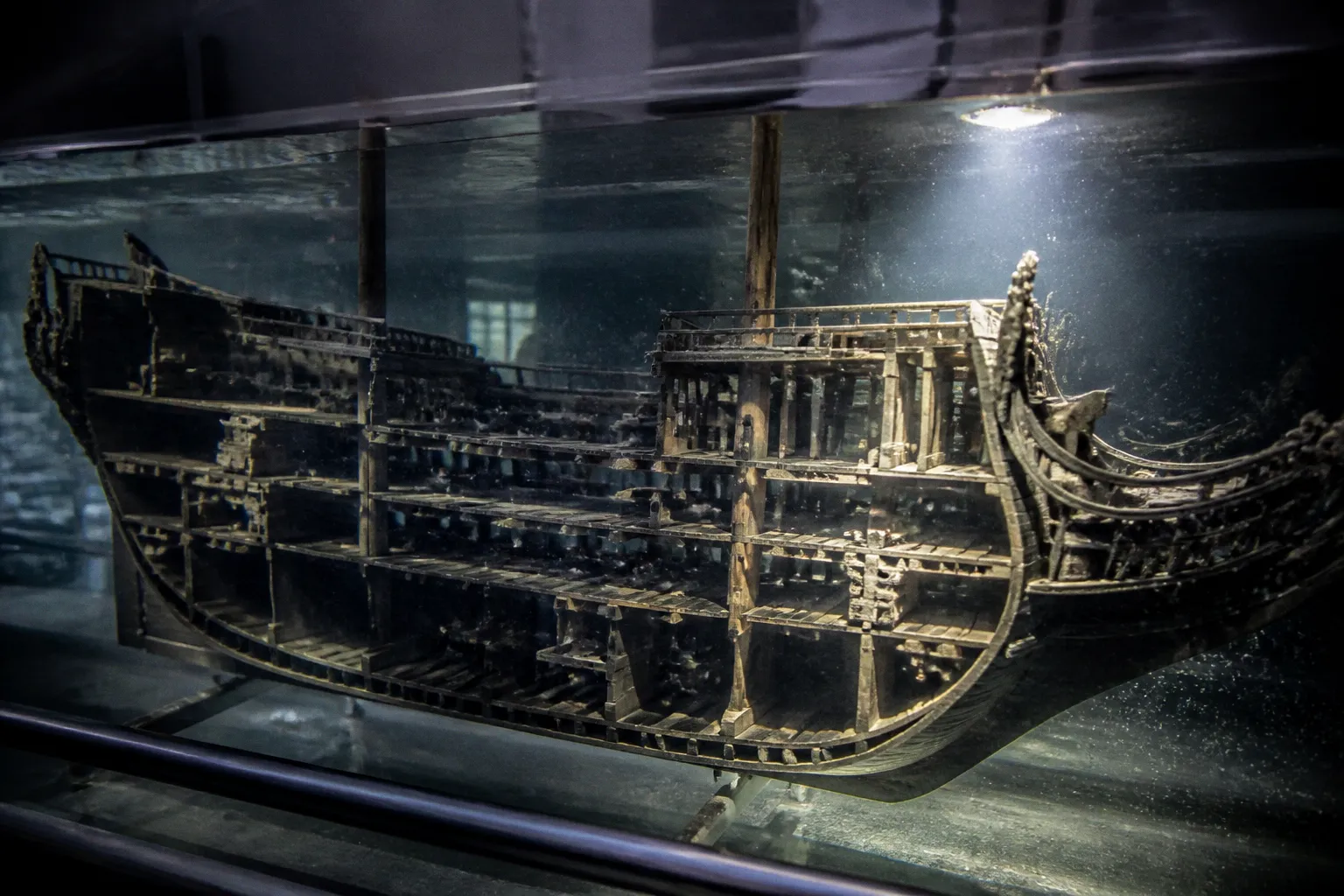

Relitto Vasa: le nuove scoperte sull'architettura navale

Recuperato quasi intatto nel 1961, dopo 333 anni sul fondo del Mar Baltico, il galeone svedese continua a correggere le nostre certezze sull’architettura navale del Seicento.

Il punto non è soltanto osservare una nave conservata. Il Vasa è un documento tridimensionale, deformato dal tempo ma ancora capace di mostrare proporzioni, soluzioni costruttive, adattamenti e compromessi che nessun disegno moderno può restituire da solo. La recente archeologia subacquea, sostenuta dalla scansione laser, dalla fotogrammetria, dai sonar tridimensionali e dal confronto con la nave gemella Äpplet, sta rendendo più nitidi i dettagli costruttivi del relitto Vasa e della tradizione cantieristica che lo generò.

Le sue dimensioni sono notevoli: 69 metri di lunghezza complessiva dello scafo, 11,7 metri di larghezza massima, 52,5 metri di altezza complessiva e un dislocamento di circa 1.210 tonnellate. A bordo erano previsti 64 cannoni, disposti principalmente su due ponti di batteria, con pezzi da 24 libbre. Numeri imponenti. Ma la vera storia è scritta nella relazione fra quei numeri: nella massa dello scafo, nella geometria delle fiancate, nella distribuzione dei volumi e nella tensione visiva di una nave costruita per essere potente prima ancora che armonica.

L’eredità di Henrik Hybertsson: una nave costruita senza il disegno perfetto

Il Vasa fu progettato dal mastro d’ascia olandese Henrik Hybertsson secondo i metodi della tradizione cantieristica olandese del XVII secolo. Qui comincia la prima correzione di prospettiva. Chi osserva un modello contemporaneo tende a immaginare il cantiere come un luogo governato da tavole tecniche complete, sezioni geometriche già definite e quote ordinate in una sequenza impeccabile. Il Vasa appartiene a un altro regime visivo e operativo.

La costruzione si basava su regole proporzionali, esperienza pratica e adattamenti progressivi. Non risultano piani cartacei completi, firmati e conclusi prima dell’apertura del cantiere. La forma nasceva attraverso il sapere del maestro d’ascia, la memoria delle costruzioni precedenti, la qualità del legname disponibile e la necessità di tenere insieme esigenze spesso contraddittorie: armamento, altezza, capacità, stabilità, velocità, presenza scenica.

È una differenza essenziale anche per chi studia il Vasa in scala. Un modello realizzato partendo da un disegno contemporaneo rischia di restituire un ordine che nella nave reale non esisteva in quella forma. Le ricostruzioni più convincenti non sono quelle che rendono tutto perfettamente regolare. Sono quelle che comprendono dove la regolarità finisce e comincia l’intelligenza empirica del cantiere.

Il Vasa non è il ritratto di una geometria impeccabile: è la traccia visibile di un progetto corretto mentre prendeva forma.

La tradizione olandese del Seicento non va dunque letta come una tecnica arretrata rispetto alla progettazione moderna. È piuttosto un sistema diverso di controllo della forma. Il cantiere possedeva proporzioni, allineamenti e consuetudini sufficienti per costruire scafi complessi senza trasformare ogni decisione in una tavola teorica. Il legno veniva interpretato, non semplicemente ritagliato secondo coordinate.

Questa logica rende il relitto particolarmente prezioso per l’analisi archeologica. La struttura dello scafo conserva il risultato concreto di quel metodo: non l’idea astratta della nave, ma la nave come fu effettivamente impostata, assemblata e modificata. Le fibre del legno, le connessioni, le deformazioni e le discontinuità diventano una sorta di archivio tattile della progettazione navale.

Il Vasa era un galeone armato con una presenza massiccia. I 64 cannoni su due ponti di batteria non costituiscono soltanto una specifica militare. Sono un fattore architettonico che incide sulla distribuzione interna, sul peso, sulla forma delle fiancate e sulla percezione complessiva dello scafo. In un modello, basta posizionare male una batteria o rendere troppo sottile una murata per alterare l’intera composizione. La nave perde gravità. Diventa un giocattolo decorato, non più una macchina navale del Seicento.

La struttura dello scafo: il dettaglio che cambia l’intera immagine

La fotografia del Vasa recuperato nel 1961 ha avuto un effetto quasi ipnotico. Il legno, le decorazioni, le aperture e le grandi masse dello scafo sembrano offrire una documentazione immediata. Ma il relitto non è una superficie neutra. È una struttura che ha attraversato secoli in immersione, è stata recuperata, sostenuta e sottoposta a processi di conservazione complessi.

Per questo ogni dettaglio va letto su due piani. Da una parte c’è la forma originaria della nave; dall’altra c’è la forma attuale, condizionata da deformazioni e trasformazioni materiali. Confondere le due significa produrre un modello visivamente seducente ma storicamente fragile.

Le recenti applicazioni della scansione laser 3D e della fotogrammetria hanno permesso di monitorare gli spostamenti dello scafo con precisione millimetrica. Il vantaggio non è soltanto ottenere una copia digitale più definita. È poter osservare nel tempo il comportamento di una struttura lignea complessa, individuando variazioni che l’occhio umano, anche quello più allenato, non potrebbe riconoscere con affidabilità.

La scansione consente inoltre di ricostruire virtualmente la geometria tridimensionale della nave. Si tratta di un passaggio decisivo per quella che può essere definita archeologia navale inversa: non si parte da un progetto per arrivare alla nave, ma dalla nave conservata per risalire alle logiche del progetto.

La differenza è enorme. Un piano di costruzione propone una sequenza ordinata. Il relitto oppone una stratificazione di decisioni. La tecnologia 3D non elimina questa complessità, ma la rende leggibile. Permette di confrontare sezioni, curvature, inclinazioni e rapporti volumetrici senza ridurre tutto a un’immagine bidimensionale.

Nel modellismo navale statico, la ricostruzione del Vasa richiede quindi più di una raccolta di disegni. Servono piani coerenti con le evidenze archeologiche, fotografie interpretate con cautela e una comprensione delle deformazioni. La superficie più evidente non è sempre quella più autentica. Un parapetto apparentemente lineare può essere il risultato di una modifica strutturale; una curvatura può dipendere dal cedimento del legno; una decorazione mancante non indica necessariamente che non fosse mai stata montata.

La scala cromatica, poi, non è un dettaglio accessorio. Il legno scurito, le superfici alterate dall’umidità e la patinatura del relitto non possono essere trasferiti direttamente su una ricostruzione. Un modello che imita il colore attuale del Vasa senza distinguere fra materiale originario e trasformazione conservativa produce un falso realismo. Ha l’aspetto del reperto, ma non la sua storia.

Äpplet: la nave gemella come controcampo archeologico

La scoperta del relitto della Äpplet, nave gemella del Vasa varata nel 1629, ha aggiunto un elemento che mancava: il confronto diretto con un’altra costruzione appartenente allo stesso ambiente navale e a una fase immediatamente successiva.

Il relitto della Äpplet fu scoperto nel dicembre 2021 e identificato nel periodo confermato nel 2022 dagli archeologi marini del museo Vrak e della Marina svedese. Il suo valore non consiste nel fornire una copia alternativa del Vasa. Al contrario, proprio le differenze fra le due navi permettono di osservare l’evoluzione delle soluzioni costruttive dei galeoni svedesi.

Una nave gemella non è mai una fotografia duplicata. Il cantiere cambia, gli artigiani imparano, le esigenze militari si trasformano, la disponibilità dei materiali incide sulle scelte. Anche un intervallo breve può produrre variazioni nella forma dello scafo e nell’organizzazione strutturale. Il confronto con la Äpplet aiuta dunque a separare ciò che appartiene a una consuetudine costruttiva da ciò che è specifico del Vasa.

Questa distinzione ha conseguenze concrete per l’interpretazione dei dettagli decorativi dello scafo Vasa. Non tutto ciò che appare coerente con una nave svedese del periodo può essere trasferito automaticamente sul relitto. La decorazione deve essere valutata nel suo contesto, nella relazione con l’architettura e nella posizione che occupava sulla nave.

Il rischio, altrimenti, è quello di costruire un Vasa generico: una somma di elementi corretti presi da navi coeve, ma privi della tensione compositiva dell’originale. L’archeologia comparativa serve proprio a evitare questa scorciatoia. La Äpplet amplia il campo visivo e, nello stesso tempo, rende più severo il giudizio sul singolo dettaglio.

L’aspetto più interessante è che il confronto non semplifica il Vasa. Lo complica, ma in modo produttivo. Ogni nuova corrispondenza apre una domanda: la forma osservata è una regola? Una modifica? Una risposta alle condizioni del cantiere? Un adattamento emerso durante la costruzione?

È precisamente qui che la ricerca storica navale smette di essere un inventario. Il relitto non parla attraverso un singolo reperto spettacolare, ma attraverso la relazione fra migliaia di indizi minori. Un incastro, una curva, una traccia di lavorazione possono avere più peso di una decorazione vistosa. Il chiaroscuro della conoscenza, in questo caso, è fatto di zone certe e zone ancora incomplete.

Scansione 3D e fotogrammetria: quando la tecnologia corregge l’occhio

L’occhio è indispensabile per giudicare l’impatto visivo di un modello. Non è però sufficiente per misurare la stabilità di un relitto. Una fiancata può apparire immobile e avere invece subito piccoli spostamenti; una deformazione può essere distribuita in modo uniforme e diventare quasi invisibile; una superficie può conservare l’aspetto di un’unica massa mentre la sua struttura interna è sottoposta a tensioni differenti.

La scansione laser 3D introduce una griglia di osservazione che l’occhio non possiede. La fotogrammetria, attraverso l’elaborazione di immagini sovrapposte, permette di ricostruire superfici e volumi con grande dettaglio. I sonar tridimensionali e i ROV, impiegati nelle esplorazioni della fossa del Vasa, estendono poi la ricerca alle aree non direttamente accessibili.

Questi strumenti hanno tre funzioni principali:

1. Registrano lo stato attuale del relitto. La documentazione digitale crea una base di confronto per valutare nel tempo gli spostamenti dello scafo e le variazioni delle sue superfici.

2. Ricostruiscono geometrie non più leggibili a occhio nudo. La forma tridimensionale consente di studiare curvature, rapporti fra elementi e deformazioni con una precisione che i soli disegni non garantirebbero.

3. Mettono in relazione il Vasa con altri reperti. I dati digitali possono essere confrontati con quelli della Äpplet e con le informazioni provenienti dal sito di affondamento, evitando interpretazioni isolate.

La tecnologia non produce automaticamente la verità. Un modello digitale può essere impeccabile nella risoluzione e debole nell’interpretazione. Se una parte deformata viene assunta come originaria, anche la ricostruzione più sofisticata finirà per cristallizzare un errore. La precisione dello strumento non sostituisce il giudizio storico; lo rende più responsabile.

Per questo la scansione 3D è particolarmente utile nell’analisi della struttura dello scafo del galeone Vasa. Permette di distinguere ciò che appartiene all’architettura da ciò che è effetto della conservazione. Il legno antico non è una superficie decorativa da fotografare: è un materiale che reagisce, cede, si contrae e mantiene tracce di processi avvenuti in tempi diversi.

Nel caso del Vasa, il monitoraggio digitale è legato anche alla necessità di proteggere il relitto. La conservazione del legno delle navi antiche non si risolve con una singola operazione di recupero. Dopo l’emersione, il problema cambia forma: la nave non è più minacciata soltanto dall’ambiente subacqueo, ma dalla perdita di equilibrio strutturale, dall’alterazione dei materiali e dall’azione combinata di elementi metallici e composti presenti nel legno.

La scansione 3D non rende il relitto più bello. Lo rende più difficile da falsificare.

Il progetto Stötta Vasa: sostenere senza soffocare

Nel 2024 è iniziata l’installazione di una nuova struttura di supporto per il Vasa, il progetto Support Vasa, noto anche come Stötta Vasa. La soluzione prevede 27 invasature esterne in acciaio inox ad alta resistenza e un’intelaiatura interna destinata a contrastare le deformazioni dello scafo in quercia.

Il dato più eloquente è il confronto con il sistema originario installato nel 1961: le invasature esterne previste dal nuovo progetto sono 27, contro le 17 utilizzate nella struttura precedente. Non è un semplice aggiornamento quantitativo. È il segno di una diversa comprensione del comportamento del relitto.

Una nave di 69 metri non può essere trattata come una scultura immobile. Il suo scafo è un insieme continuo di elementi che si sostengono reciprocamente. Intervenire su un punto significa modificare la distribuzione delle forze altrove. Il supporto deve quindi contenere le deformazioni senza introdurre una rigidità estranea, capace di trasferire il problema invece di risolverlo.

Anche qui l’estetica può ingannare. Un sostegno apparentemente discreto non è necessariamente un sostegno efficace; una struttura più visibile non è per forza un intruso. La valutazione deve partire dalla meccanica del legno e dalla geometria dello scafo, non dal desiderio di lasciare intatta l’immagine del reperto.

L’acciaio inox ad alta resistenza e l’intelaiatura interna sono strumenti contemporanei applicati a un organismo storico. Il loro compito non è restaurare il Vasa in senso romantico, né riportarlo a una presunta condizione originaria. Devono mantenere leggibile ciò che resta, arrestando o riducendo le deformazioni che potrebbero compromettere la struttura.

Questo è uno dei punti più delicati della conservazione. Il Vasa non può essere congelato in un’immagine definitiva perché quella immagine non esiste. Ogni scelta di supporto, ogni misura, ogni controllo modifica il modo in cui la nave viene osservata e interpretata. La conservazione è quindi anche una forma di critica: decide quali geometrie proteggere, quali trasformazioni accettare e quali rischi non lasciare proseguire.

Nel modellismo, la lezione è netta. Non basta riprodurre un profilo elegante se il sistema di sostegno, la curvatura delle ordinate o la relazione fra ponti e murate non corrispondono alla logica strutturale documentata. Un modello del Vasa convincente deve avere peso visivo. Deve sembrare costruito, non disegnato.

La massa è una qualità difficile da ottenere in scala. Dipende dalle proporzioni, dallo spessore percepito delle parti, dal rapporto fra luce e ombra sotto i ponti, dalla densità della colorazione e dal modo in cui le decorazioni interrompono le superfici. Un’invecchiatura uniforme appiattisce tutto. Una patinatura troppo aggressiva sostituisce la storia con il trucco scenografico.

Le esplorazioni nella Vasa Pit: ciò che il fondale non aveva ancora restituito

Il Vasa affondò nel porto di Stoccolma il 10 agosto 1628, durante il viaggio inaugurale. Il punto di affondamento, noto come Vasa Pit, si trova a circa 30 metri di profondità. La nave fu riscoperta nel 1956 da Anders Franzén e recuperata nel 1961, quasi intatta rispetto a molti altri relitti storici.

Il recupero, tuttavia, non ha chiuso il sito. Un relitto non coincide con ciò che viene portato in superficie. Il fondale conserva elementi caduti, separati, nascosti o rimasti fuori dalle prime operazioni. Le recenti immersioni e le esplorazioni con sonar 3D e ROV hanno portato al ritrovamento di parti mancanti della nave, tra cui un elemento in legno riconducibile alla struttura interna della coffa del bompresso.

È un ritrovamento meno teatrale di una grande statua o di un’arma perfettamente conservata. Proprio per questo è più importante di quanto sembri. Un elemento interno può chiarire una connessione, una funzione, un rapporto di carico. Può modificare l’interpretazione di un insieme già noto. Nell’archeologia navale, il dettaglio marginale spesso possiede una tensione documentaria superiore a quella dell’oggetto spettacolare.

La coffa del bompresso appartiene a una zona della nave in cui alberatura, manovre e struttura devono dialogare con estrema precisione. Un elemento fuori posizione altera la lettura dell’intero sistema. È lo stesso principio che governa la resa di un modello: una manovra troppo tesa, una cima con un diametro eccessivo o un bozzello palesemente sovradimensionato possono distruggere l’illusione più rapidamente di una decorazione imperfetta.

I dettagli decorativi ancora non completamente recuperati sul bompresso e sulla coffa anteriore impongono però cautela. Non è possibile ricostruire ogni parte mancante come se la documentazione fosse completa. La lacuna non va riempita con fantasia, soprattutto quando l’obiettivo dichiarato è la fedeltà storica.

Qui il linguaggio visivo deve accettare una zona d’ombra. Una ricostruzione seria distingue fra ciò che è documentato, ciò che è ricavato dal confronto con navi coeve e ciò che resta ipotetico. Il risultato può essere meno appariscente, ma più onesto. E spesso anche più bello, perché la composizione non è sovraccarica di certezze artificiali.

Dal reperto al modello: come cambia la lettura del Vasa

Il Museo Vasa di Stoccolma, inaugurato nel 1990, ha reso il relitto accessibile come oggetto storico e come forma. Ma la sua forza non sta soltanto nella spettacolarità dello scafo conservato. Sta nella possibilità di osservare simultaneamente architettura, decorazione, materia e trasformazione.

La nave ha 52,5 metri di altezza complessiva. Questa verticalità è una componente decisiva della sua immagine. Non si può giudicare il Vasa come un semplice scafo visto di fianco. Alberatura, ponti, castelli, aperture e apparati decorativi costruiscono una composizione ascendente, nella quale il peso delle parti basse deve essere compensato dalla leggibilità delle strutture superiori.

Un modello che riduce questa verticalità perde la sua identità. Uno che la esaspera diventa scenografico, ma fuori scala. La tensione visiva nasce dall’equilibrio fra massa e slancio, fra superfici scure e punti di luce, fra il colore delle murate e la frammentazione ritmica delle sovrastrutture.

La scala cromatica deve inoltre seguire la gerarchia dei materiali. Il legno non può avere ovunque la stessa temperatura; le superfici esposte, gli interni e gli elementi decorativi non invecchiano nello stesso modo. La patinatura deve suggerire uso, esposizione e profondità, non distribuire una nebbia marrone su ogni centimetro della nave.

Anche l’usura va dosata. Il Vasa fu recuperato quasi intatto, ma quasi intatto non significa intatto in senso estetico. Le superfici hanno subito immersione, permanenza nel fondale, recupero e trattamenti di conservazione. Trasferire sul modello un aspetto uniformemente corroso sarebbe una scelta tanto superficiale quanto dipingere tutto come appena uscito dal cantiere.

Per chi lavora sui piani di costruzione, le nuove ricerche producono quindi un effetto salutare: riducono la fiducia nei profili troppo netti e nelle ricostruzioni che non dichiarano il proprio grado di certezza. Un buon piano non è quello che nasconde ogni dubbio. È quello che separa con precisione il dato archeologico dall’interpretazione.

La scoperta della Äpplet rafforza questo metodo. La scansione 3D lo rende verificabile. Il progetto Stötta Vasa mostra quanto la struttura continui a reagire. Le esplorazioni nella Vasa Pit ricordano che il relitto non è esaurito. Ogni elemento modifica l’inquadratura generale, come accade in una fotografia quando un dettaglio prima invisibile cambia il rapporto fra luce e volumi.

Il valore storico di una nave ancora incompleta

Il Vasa è spesso presentato come un fallimento spettacolare del Seicento e come un successo eccezionale dell’archeologia moderna. Entrambe le definizioni sono troppo semplici. La nave non è soltanto un relitto famoso e il recupero non è soltanto un’impresa tecnica. Il suo valore risiede nella possibilità di seguire, attraverso un unico scafo, la continuità fra progettazione empirica, costruzione, trasformazione, conservazione e interpretazione.

La tradizione di Henrik Hybertsson mostra come una nave potesse nascere da regole proporzionali e sapere pratico senza un progetto geometrico completo su carta. La Äpplet dimostra che il confronto fra relitti gemelli può raccontare l’evoluzione di una cantieristica. La scansione laser e la fotogrammetria trasformano la deformazione in un fenomeno misurabile. Stötta Vasa rende visibile la responsabilità dell’ingegneria contemporanea nei confronti di una struttura antica. La Vasa Pit conserva ancora frammenti capaci di cambiare la lettura dell’insieme.

Il relitto Vasa, nell’archeologia subacquea, non offre dunque una risposta definitiva sui dettagli costruttivi. Offre qualcosa di più utile: un metodo per porre domande migliori.

E il modello perfetto, se davvero può esistere, non sarà quello con ogni cima tesa e ogni superficie resa brillante. Sarà quello capace di mantenere la stessa disciplina critica del reperto: proporzioni credibili, decorazioni documentate, usura selettiva, colore controllato e qualche zona lasciata volutamente all’evidenza, non all’invenzione.

Il Vasa continua a resistere perché non si lascia ridurre a un’immagine. Ogni nuova scansione, ogni confronto e ogni frammento recuperato allarga l’inquadratura. E quando l’inquadratura si allarga, le ricostruzioni facili mostrano finalmente il loro difetto più evidente: erano soltanto ben illuminate.
