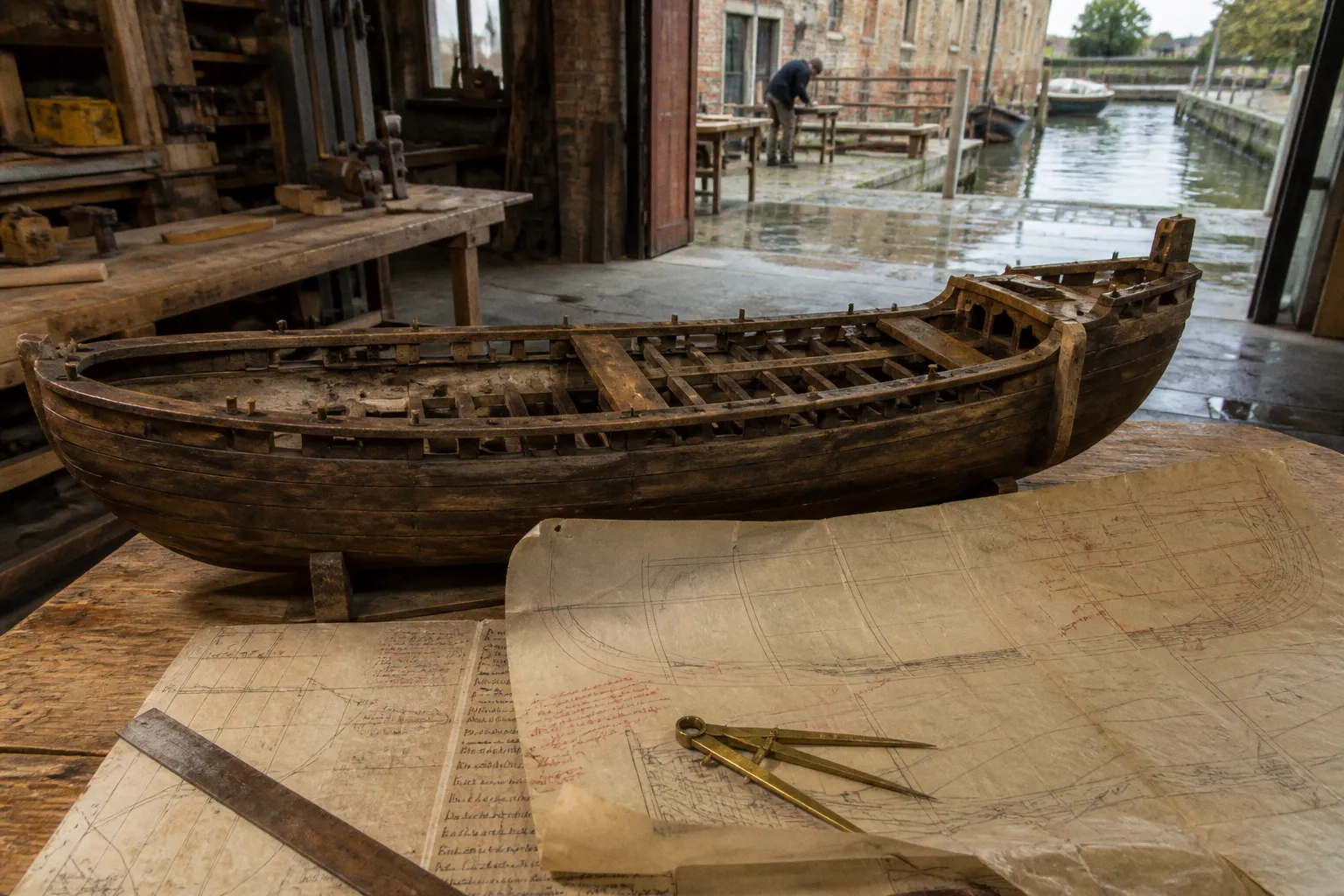

Santa Maria di Colombo: gli errori nei primi modelli

Non è una variazione secondaria: da quella scelta dipendono lunghezza, larghezza, pescaggio, volume della cala e, prima ancora, l’idea stessa di quale nave si stia cercando di ricostruire.

Il problema nasce da una certezza che certe tavole modellistiche hanno trasformato in un automatismo: la Santa Maria viene spesso presentata come una caravella. Ma la nave ammiraglia di Colombo era una nao, o almeno un bastimento appartenente a quella famiglia tipologica, mentre Niña e Pinta erano le caravelle della spedizione. La confusione tra i tre legni ha prodotto modelli con carene troppo snelle, poppe fuori epoca e attrezzature di coperta riprese da navi molto più tarde.

Nessun disegno di cantiere del Quattrocento attribuibile con sicurezza alla Santa Maria è sopravvissuto. Le ricostruzioni moderne, dal progetto spagnolo del 1892 alle tavole di H. E. Adametz e alle interpretazioni di Enrico d’Albertis, sono dunque ipotesi fondate su fonti indirette, confronti iconografici e valutazioni di architettura navale. Il modellista non parte da un originale perduto da ricalcare: parte da una serie di interpretazioni, più o meno coerenti.

Il mito della caravella: perché la Santa Maria era una nao

La differenza tra nao e caravella non è una sottigliezza terminologica. Cambia la geometria dello scafo, la distribuzione dei volumi, l’altezza delle opere morte e il modo in cui il modello deve essere attrezzato.

La caravella era, in linea generale, un naviglio più leggero e filante, adatto all’esplorazione e alla navigazione costiera o oceanica grazie a una carena relativamente slanciata. La sua immagine è legata soprattutto alla velatura latina, anche se nel corso del tempo furono impiegate configurazioni diverse. La nao apparteneva invece alla tradizione dei grandi bastimenti mercantili atlantici: aveva maggiore capacità di carico, scafo più pieno e un’opera morta più sviluppata. La Santa Maria rientra in questo secondo quadro.

Le descrizioni della spedizione non forniscono un piano quotato della nave, ma permettono di distinguere l’ammiraglia dalle due caravelle. La Santa Maria era il bastimento più grande del gruppo e svolgeva una funzione diversa: doveva trasportare uomini, provviste, attrezzature e carico per una navigazione che non aveva la leggerezza operativa della Niña o della Pinta. Il suo aspetto non può quindi essere ricavato semplicemente ingrandendo il disegno di una caravella.

I dati dimensionali utilizzati nelle ricostruzioni sono divergenti. Il progetto del 1892 propone una nave più compatta; quello d’Albertis adotta una lunghezza di coperta maggiore; Adametz si colloca su valori intermedi o comunque differenti nella proporzione tra lunghezza, larghezza e immersione. Più che una sequenza di misure certe, il confronto mostra quanto siano elastiche le interpretazioni moderne.

Una lettura prudente consente di fissare alcuni caratteri generali:

• scafo più pieno e voluminoso rispetto a quello delle caravelle della spedizione;
• poppa rialzata, con sovrastrutture che non devono essere confuse con il cassero elaborato dei galeoni posteriori;
• prevalenza della velatura quadra nella configurazione normalmente attribuita alla nave;
• maggiore capacità di carico e maggiore immersione rispetto a Niña e Pinta;
• proporzioni condizionate dalla necessità di sostenere un bastimento mercantile oceanico, non un piccolo legno da esplorazione.

Il punto decisivo, per chi cerca disegni della caravella Santa Maria, è proprio questo: se il modello viene impostato come caravella, anche le parti corrette rischiano di essere collocate su una base sbagliata. Una prua molto affilata, una carena sottile e una poppa ridotta possono produrre un modello elegante, ma non necessariamente una ricostruzione plausibile della nave ammiraglia.

Non è utile nemmeno correggere l’errore sostituendo alla caravella un’immagine altrettanto stereotipata della nao. Le fonti non autorizzano a ricostruire automaticamente una nave enorme, sovraccarica di castelli e decorazioni. La categoria tipologica indica un insieme di caratteristiche; non restituisce da sola la forma esatta di una specifica unità.

Prima di correggere un dettaglio del modello bisogna decidere quale nave si sta ricostruendo: una caravella idealizzata, una nao del tardo Quattrocento o una sintesi moderna delle due.

L’eredità del 1892: l’influenza del progetto di Fernández Duro

Nel 1892, in occasione del quarto centenario del viaggio di Colombo, venne elaborato in Spagna un progetto ricostruttivo dedicato alla Santa Maria. Il lavoro è associato a Cesáreo Fernández Duro e a Rafael Monleón e rappresenta uno dei passaggi fondamentali nella storia delle ricostruzioni della nave.

Il suo peso non dipende soltanto dalle singole misure. Il progetto offrì una forma complessiva facilmente riproducibile: una nave riconoscibile, presentabile in scala e utilizzabile come riferimento per illustrazioni, modelli e successive tavole divulgative. Da quel momento l’immagine della Santa Maria entrò in una tradizione visiva destinata a durare a lungo.

È importante però non confondere una ricostruzione celebrativa e documentaria con un rilievo dell’imbarcazione originale. Il progetto del 1892 nasce dall’incrocio di fonti indirette e conoscenze ottocentesche sull’architettura navale storica. Non può quindi essere trattato come se fosse un documento di cantiere del 1492.

Anche la replica realizzata nell’ambito delle celebrazioni contribuì alla diffusione di quell’immagine, ma la sua esistenza non trasforma il progetto in una prova definitiva. Una replica è sempre il risultato di decisioni: quali fonti privilegiare, come interpretare le proporzioni, quanto spazio concedere alla praticità costruttiva e quale aspetto rendere più leggibile al pubblico.

Le misure più citate del progetto del 1892 vengono spesso riportate nei manuali senza indicare il loro carattere ricostruttivo. È questa omissione, più della scelta di una misura specifica, ad aver creato una falsa impressione di certezza.

La tabella non va letta come una classifica di attendibilità. Le grandezze non sono sempre definite allo stesso modo e non tutte le ricostruzioni misurano la nave secondo identici riferimenti geometrici. In particolare, la lunghezza di 26,32 metri associata a d’Albertis è una lunghezza della coperta, non una lunghezza al galleggiamento da mettere direttamente a confronto con quella del progetto del 1892.

Questa distinzione è essenziale anche in scala. Ridurre un valore di coperta come se fosse una lunghezza al galleggiamento porta a una carena alterata: la poppa e la prua vengono spostate rispetto alla linea d’acqua, e il modellista può ritrovarsi con un disegno apparentemente preciso ma internamente incoerente.

L’influenza del progetto spagnolo si rafforzò attraverso manuali, riviste e kit commerciali. Le tavole destinate al grande pubblico tendevano a semplificare le forme più difficili da leggere: la curvatura della poppa, la relazione tra ponte e castello, la rastremazione delle murate e l’impostazione dell’attrezzatura. Ogni passaggio editoriale aggiungeva così un piccolo margine di interpretazione.

Il risultato è una tradizione modellistica nella quale molte forme vengono ripetute perché già viste, non perché documentate. Un kit può derivare da un altro kit; una tavola può riprendere un manuale; un manuale può discendere dal progetto del 1892 senza dichiararlo. Dopo qualche generazione, la convenzione appare come un fatto storico.

Discrepanze dimensionali e il dibattito tra d’Albertis e Adametz

Il confronto tra il progetto spagnolo, la proposta di d’Albertis e i piani Adametz è utile soprattutto quando mette in evidenza le differenze di metodo. Le tre ricostruzioni non costituiscono tre versioni dello stesso disegno: sono tre modi di interpretare una documentazione incompleta.

Il progetto del 1892 tende a proporre una nave compatta. D’Albertis utilizza invece una lunghezza di coperta più ampia e un’impostazione dimensionale generosa. Adametz sviluppa una soluzione diversa, con valori che non coincidono pienamente né con quelli del progetto spagnolo né con quelli d’Albertis. La differenza di dislocamento tra le proposte — da 233 a 287 tonnellate — non può essere assorbita senza modificare la forma dello scafo.

Quando cresce il volume immerso, non basta allungare il modello o aumentare la larghezza in modo uniforme. Cambiano la sezione maestra, la distribuzione dei volumi verso prua e poppa, il rapporto tra opera viva e opera morta e la posizione del centro di carena. Cambiano anche le quote dei ponti e l’aspetto complessivo del bastimento.

Per questo, in un piano di costruzione per velieri storici, occorre distinguere almeno quattro famiglie di misure:

• lunghezza fuori tutto, che comprende le estremità della nave secondo la convenzione adottata;
• lunghezza della coperta, riferita al ponte e non necessariamente coincidente con la linea d’acqua;
• lunghezza al galleggiamento, determinata dalla condizione di carico ipotizzata;
• lunghezza della chiglia o della parte strutturale effettivamente immersa.

Confonderle significa sovrapporre piani diversi. È un errore frequente nelle tavole ridisegnate a partire da immagini stampate, dove il riferimento della quota non è sempre esplicitato.

Lo stesso vale per il pescaggio. Non è corretto presentare 2,90 metri come dato consolidato se la documentazione ricostruttiva utilizzata per il confronto porta a una stima superiore ai tre metri. In assenza di un disegno originale, la formulazione più onesta è indicare un intervallo o dichiarare che il valore dipende dalla ricostruzione e dal dislocamento ipotizzato. Un modello immerso troppo poco rispetto al suo volume fuori scala appare subito come una caravella ingrandita: ha una superficie bagnata insufficiente, una linea di bordo sproporzionata e una riserva di galleggiamento che non corrisponde alla nave rappresentata.

Anche il coefficiente di finezza va usato con cautela. Il rapporto tra il volume immerso e il parallelepipedo circoscritto alla carena è un parametro utile per confrontare le forme, ma deve essere calcolato a partire da grandezze compatibili: lunghezza al galleggiamento, larghezza al galleggiamento o larghezza massima secondo la definizione adottata, pescaggio e volume effettivo. Se si mescolano lunghezze di coperta, dislocamenti approssimati e pescaggi riferiti a ricostruzioni diverse, il coefficiente che ne risulta non descrive più nessuna delle tre navi.

È quindi preferibile non attribuire valori numerici rigidi al coefficiente quando la tabella di partenza non è omogenea. Per il modellista conta di più verificare che le sezioni della carena siano coerenti con il dislocamento scelto e con il pescaggio dichiarato. Un profilo molto pieno non può essere associato senza conseguenze a una nave corta e poco immersa; una carena rastremata non può sostenere sulla carta il volume di una grande nao senza modificare la geometria del progetto.

Una tabella utile, se non nasconde le incertezze

Il confronto tra i piani può essere organizzato in modo pratico:

1. Scegliere una ricostruzione di riferimento. Non è necessario considerarla definitiva, ma bisogna evitare di prendere la lunghezza da un progetto, il pescaggio da un altro e la poppa da un terzo.

2. Controllare le definizioni delle quote. Lunghezza della coperta e lunghezza al galleggiamento non sono intercambiabili.

3. Verificare la coerenza tra dislocamento e immersione. Un volume maggiore richiede una carena e una linea d’acqua compatibili.

4. Ridisegnare le ordinate prima dei dettagli. La fedeltà della decorazione non compensa una sezione maestra sbagliata.

5. Dichiarare l’interpretazione adottata. Un modello basato sul progetto del 1892 deve essere presentato come tale, senza trasformarlo nella Santa Maria certa.

D’Albertis e Adametz non devono essere messi in gara come se uno dei due possedesse il piano perduto della nave. Il loro interesse sta nel mostrare quanto la stessa documentazione possa produrre soluzioni diverse. L’errore non è scegliere una delle due impostazioni; è nascondere la scelta.

Errori tecnici ricorrenti nei kit: timone, argani e poppa

I kit e le tavole divulgative hanno avuto il merito di avvicinare molti modellisti alla storia navale, ma spesso hanno semplificato proprio gli elementi che permettono di riconoscere una nao tardoquattrocentesca. Gli errori più vistosi riguardano il timone, l’attrezzatura di coperta e la forma della poppa.

La barra del timone

Nei modelli più approssimativi la barra del timone viene lasciata completamente esposta sopra il cassero o rappresentata come una lunga leva esterna, facilmente visibile. La soluzione è scenografica, ma non basta a ricostruire il funzionamento del governo.

Su una nave con poppa rialzata, la barra doveva essere collegata alla testa del timone e condotta in una posizione utilizzabile dal timoniere, compatibile con la struttura del cassero. Il suo percorso dipendeva dalla geometria della poppa, dall’altezza del ponte e dal modo in cui era organizzato lo spazio di comando. Non esiste un angolo universale che la barra dovesse mantenere rispetto al piano longitudinale: la posizione varia con l’orientamento del timone, con la manovra e con la costruzione adottata.

Il principio da rappresentare nel modello è dunque funzionale, non numerico. La barra non va fissata come un’asta rigida sempre inclinata di trenta gradi; deve risultare collegata alla testa del timone e collocata in modo plausibile rispetto al cassero. Una tavola che imponga un angolo standard senza spiegare la geometria sta trasformando una posizione momentanea in una regola storica.

Anche il timone stesso richiede attenzione. La pala deve avere dimensioni coerenti con la superficie laterale immersa e con la scala del bastimento. Nei modelli ridotti a volte è troppo piccola, quasi una semplice tavola applicata allo specchio; in altri casi è sovradimensionata e sembra appartenere a una nave molto più moderna. La cernieratura, le bande e la testa del timone sono dettagli da verificare insieme, non elementi da aggiungere separatamente alla fine.

L’argano di coperta: non un molinete ottocentesco

Un altro errore nasce dall’inserimento di un molinete orizzontale con tamburi e manovella, forma familiare nei disegni di navi moderne e nei modelli di epoche successive. Per la Santa Maria è più corretto rappresentare un argano verticale, cioè un cabestano o cabestante, coerente con l’attrezzatura di una nave tardoquattrocentesca.

La differenza non riguarda soltanto l’aspetto. Un cabestano verticale occupa lo spazio attorno al proprio asse e viene azionato mediante barre inserite nella testa; la sua collocazione deve quindi lasciare libero il movimento dell’equipaggio. Un argano orizzontale modifica invece la lettura della coperta, l’ingombro delle manovre e il rapporto tra l’attrezzatura e le sovrastrutture.

Nei primi modelli la confusione può dipendere da disegni ricostruttivi che hanno trasferito sulla Santa Maria apparecchiature note da navi più tarde. Il risultato è un anacronismo: non tanto perché ogni argano orizzontale sia impossibile in assoluto, quanto perché quella forma, così come compare in molti kit, appartiene a una cultura tecnica successiva e non alla soluzione che ci si aspetterebbe su un bastimento del 1492.

Il cabestano non deve però diventare un nuovo elemento obbligatorio collocato senza criterio. La posizione esatta, le dimensioni e la relazione con il ponte restano legate alla ricostruzione scelta. Anche in questo caso è meglio un’attrezzatura semplice e coerente che un apparato dettagliatissimo derivato da un’altra epoca.

Lo specchio di poppa

La poppa è il punto in cui molti modelli rivelano più chiaramente la loro origine composita. Alcune tavole attribuiscono alla Santa Maria uno specchio ampio, rigido e fortemente squadrato, con decorazioni e proporzioni da galeone del Seicento. Altre lo rendono quasi completamente arrotondato, cancellando la presenza delle sovrastrutture.

Nessuna delle due semplificazioni è soddisfacente. Una nao della fine del Quattrocento può avere una poppa rialzata e una struttura articolata, ma non deve essere automaticamente dotata dello specchio monumentale e riccamente decorato tipico di epoche posteriori. Le forme di transizione sono meno facili da rappresentare: la poppa può conservare una certa rotondità, mentre lo specchio e le fiancate devono raccordarsi senza produrre una superficie verticale sproporzionata.

Il modellista dovrebbe quindi osservare tre elementi distinti:

• il profilo laterale della poppa;
• la larghezza e l’inclinazione dello specchio;
• il rapporto tra specchio, cassero e murate.

Decorazioni, volute e sculture araldiche non possono essere usate per correggere una geometria sbagliata. Sono spesso il primo dettaglio che attira l’occhio, ma vengono dopo la forma della struttura. Una poppa ridisegnata come quella di un galeone e poi coperta di elementi ornamentali resta una poppa da galeone.

Il bolzone non è un rinforzo dell’opera viva

Nei commenti ai primi modelli compare talvolta il bolzone come se fosse un rinforzo longitudinale applicato all’opera viva. È un’interpretazione tecnica errata. Il bolzone indica la curvatura trasversale del ponte, più alto verso il centro e più basso verso i fianchi, con funzioni legate alla struttura e allo smaltimento dell’acqua. Non è una fascia di rinforzo della carena immersa.

La presenza e l’entità del bolzone vanno quindi rappresentate nei ponti e nelle linee della coperta, non nella parte subacquea dello scafo. Attribuire al bolzone un ruolo che non ha porta a disegnare una carena con elementi inesistenti e crea confusione tra forme geometriche, rinforzi longitudinali e andamento dei ponti.

È uno degli errori meno spettacolari, ma anche uno dei più istruttivi. Mostra come una parola tecnica, ripetuta in un manuale senza definizione, possa cambiare significato nel passaggio da una tavola all’altra.

Un quadro degli errori ricorrenti

Nei kit e nelle tavole da controllare, gli elementi più problematici sono generalmente questi:

• carena troppo affilata, derivata da una caravella invece che da una nao;
• barra del timone collocata come un’asta esterna e fissa, senza rapporto plausibile con il cassero;
• argano orizzontale di epoca tarda al posto di un cabestano verticale;
• specchio di poppa troppo squadrato e decorato secondo modelli posteriori;
• bolzone rappresentato come rinforzo dell’opera viva anziché come curvatura del ponte;
• posizione degli alberi definita per imitazione grafica, senza controllo del rapporto tra scafo, attrezzatura e centro velico;
• sovrastrutture aggiunte in modo simmetrico e monumentale, anche quando la ricostruzione di riferimento non le giustifica.

Non tutti questi difetti hanno lo stesso peso. Una decorazione fuori epoca si può rimuovere; una carena sbagliata obbliga a rifare l’intero modello. Per questo il controllo deve partire dalle ordinate, dalla linea d’acqua e dalla disposizione dei ponti, non dai fregi.

Oltre il modello: l’assenza di disegni originali del XV secolo

La varietà dei modelli deriva da un’assenza che nessuna nuova tavola può colmare: non possediamo il disegno originale della Santa Maria. Le fonti disponibili possono fornire indicazioni sulla spedizione, sulla funzione della nave, sui rapporti con gli altri bastimenti e su alcuni aspetti della navigazione, ma non restituiscono una serie completa di ordinate, linee d’acqua e sezioni costruttive.

Anche le rappresentazioni figurative successive devono essere utilizzate con prudenza. Un’immagine realizzata decenni o secoli dopo può conservare una memoria generale della forma delle navi, ma può anche proiettare sul Quattrocento elementi appartenenti al momento in cui è stata prodotta. La poppa di un dipinto tardo non è automaticamente la poppa della Santa Maria; lo stesso vale per alberatura, castelli e decorazioni.

Le ricostruzioni si appoggiano quindi a materiali di natura diversa:

1. descrizioni della spedizione e documenti collegati alla navigazione atlantica;

2. confronti con navi iberiche e portoghesi di epoca vicina;

3. immagini navali realizzate in periodi successivi;

4. conoscenze sull’evoluzione della cantieristica tra Quattrocento e Cinquecento;

5. interpretazioni progettuali sviluppate da studiosi, ingegneri e modellisti.

Queste fonti non hanno tutte lo stesso grado di precisione. Una descrizione può chiarire la funzione di una nave senza stabilirne la larghezza; un confronto con un relitto può suggerire una sezione dello scafo senza dimostrare che la Santa Maria avesse la stessa geometria; un’immagine può essere utile per l’alberatura ma inattendibile per le decorazioni.

Per questo, quando si lavora su piani di costruzione di velieri storici, bisogna separare ciò che è documentato da ciò che è ricostruito e da ciò che è soltanto convenzionale. La distinzione può essere annotata direttamente sul progetto: una quota derivata da una fonte, una forma scelta per analogia, un dettaglio lasciato aperto perché non verificabile.

Il modellista che cerca il piano originale della Santa Maria non troverà dunque una soluzione definitiva. Può però costruire un modello più serio se mantiene coerenti le decisioni. Scegliere il progetto del 1892 significa accettare le sue proporzioni e dichiarare che si sta seguendo una ricostruzione ottocentesca. Scegliere d’Albertis significa adottare una diversa lettura delle dimensioni, ricordando che la quota di 26,32 metri riguarda la coperta. Scegliere Adametz significa lavorare su un’altra interpretazione, senza presentarla come una misurazione diretta della nave di Colombo.

La coerenza interna è più importante della falsa precisione. Una nave può avere 233, 252 o 287 tonnellate soltanto all’interno di un determinato sistema di proporzioni. Non si può prendere il dislocamento da un progetto, il pescaggio da un secondo, la lunghezza da un terzo e poi definire il risultato filologicamente corretto. Il disegno finale potrebbe essere interessante, ma sarebbe una nuova sintesi, non la ricostruzione di una fonte.

In assenza di un rilievo di cantiere, ogni Santa Maria è una Santa Maria possibile. La differenza sta nel dichiarare da quale interpretazione prende forma.

Conclusione

Gli errori nei primi modelli della Santa Maria non sono soltanto il risultato di qualche dettaglio disegnato male. Sono il prodotto di una lunga sovrapposizione di immagini: la carena della caravella, la poppa del galeone, l’attrezzatura di una nave moderna e le proporzioni di una ricostruzione ottocentesca possono finire nello stesso kit senza che nessuno dei passaggi venga esplicitato.

La correzione comincia dalla tipologia. La nave ammiraglia di Colombo va trattata come una nao del tardo Quattrocento, non come una caravella ingrandita. Da qui discendono una carena più piena, un volume di carico maggiore, una poppa rialzata ma non ancora modellata sui galeoni posteriori e una disposizione di coperta compatibile con un bastimento oceanico.

Il secondo passaggio riguarda le misure. Il progetto spagnolo del 1892, la ricostruzione di d’Albertis e i piani Adametz devono restare riconoscibili come interpretazioni diverse. La lunghezza di coperta non va confusa con quella al galleggiamento; il pescaggio non deve essere presentato con una precisione che le fonti non consentono; i coefficienti idrostatici vanno calcolati soltanto su dati omogenei.

Infine vengono i dettagli tecnici: la barra del timone va collegata correttamente alla struttura della poppa e non fissata secondo un angolo standard; l’argano deve essere rappresentato in una forma storicamente compatibile, preferibilmente come cabestano verticale nella ricostruzione adottata; il bolzone va restituito come curvatura del ponte, non come rinforzo dell’opera viva; lo specchio deve evitare tanto la poppa da caravella quanto il monumentale modello da galeone seicentesco.

Il resto — alberatura, velatura e apparato decorativo — resta in parte affidato alla scelta del progettista. Non è una debolezza del modellismo storico, ma la sua condizione. Un modello attendibile non è quello che elimina ogni incertezza con una quota inventata: è quello che rende visibile il percorso con cui è stato costruito.
