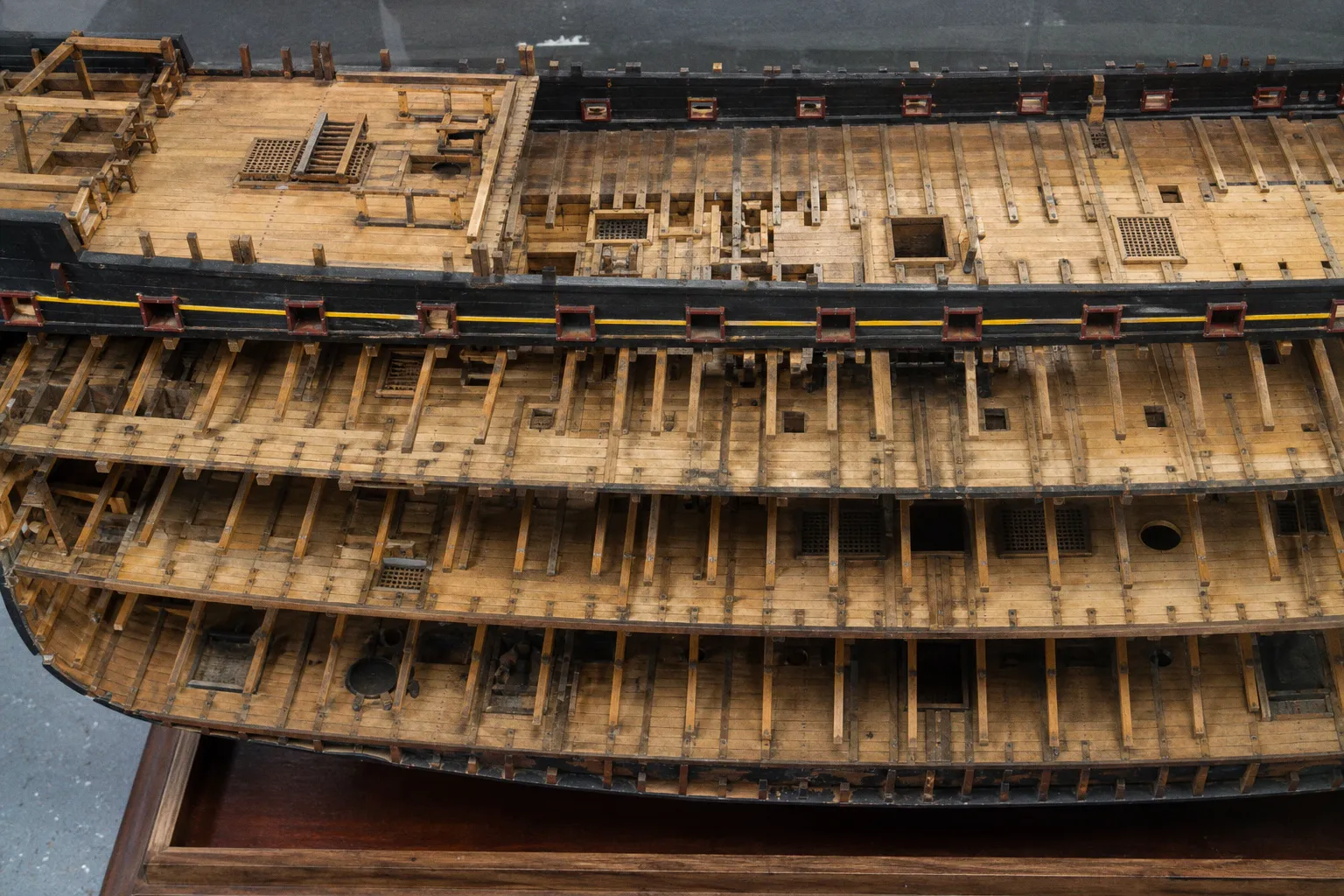

È capire come una nave nata nel 1769 come vascello a tre ponti sia stata trasformata, quasi trent'anni dopo, in una macchina bellica con un quarto ponte continuo, senza che quella modifica la rendesse automaticamente più efficace.
La risposta breve è questa: la Santísima Trinidad non nacque come nave a quattro ponti. Fu progettata e varata all'Avana come vascello a tre ponti, con un armamento compreso tra 112 e 116 cannoni. Il quarto ponte comparve tra il 1795 e il 1796, quando il castello di prua e il cassero di poppa vennero collegati chiudendo lo spazio superiore dello spar deck. Da quel momento la nave ebbe davvero quattro ponti continui di batteria, ma il risultato fu un compromesso ingegneristico severo: più artiglieria, più peso in alto, maggiore sbandamento e una manovrabilità tutt'altro che brillante.
Per chi affronta una ricostruzione storica della Santísima Trinidad, questa distinzione è decisiva. Un modello che mostra quattro ponti fin dal varo del 1769 racconta una nave che non è mai esistita in quella configurazione. Un modello corretto deve invece scegliere una fase precisa della vita del vascello e riprodurre il relativo piano dei pesi, la disposizione dei ponti e l'armamento.
Genesi all'Avana: il progetto originale di Matthew Mullan
La nave fu ordinata e impostata nel cantiere del Real Astillero de La Habana il 23 ottobre 1767. Il progetto era dell'ingegnere navale irlandese Matthew Mullan, un tecnico che lavorava dentro la tradizione costruttiva spagnola ma in un momento in cui i grandi vascelli stavano diventando sempre più lunghi, pesanti e difficili da governare.
Il varo avvenne il 3 marzo 1769. La nave uscì dal cantiere come vascello a tre ponti, non come anomalia a quattro ponti. La configurazione iniziale comprendeva tre ponti di batteria e un armamento indicato dalle fonti tra 112 e 116 cannoni. Già in questa forma la Santísima Trinidad era una costruzione fuori scala rispetto a molti contemporanei: circa 61,3 metri di lunghezza al ponte di batteria, 16,2 metri di larghezza massima e un pescaggio massimo compreso tra 8,0 e 8,2 metri.
Il dislocamento viene generalmente indicato intorno alle 4.950 tonnellate. Sono numeri che aiutano a comprendere il problema meglio di qualsiasi descrizione celebrativa. Una nave di queste dimensioni non porta semplicemente più cannoni: deve sostenere il peso dello scafo, delle batterie, delle provviste, dell'acqua, delle alberature, delle manovre correnti e di un equipaggio che poteva raggiungere circa 1.050-1.150 uomini.
Ogni nuova batteria modifica la distribuzione delle masse. Il cannone non è un oggetto isolato: al suo peso si sommano l'affusto, le ruote, le scorte di munizioni, i paranchi di rinculo e la robustezza necessaria a sopportare lo sforzo di taglio e la compressione trasmessi alla struttura. Una fila di pezzi aggiunta più in alto agisce sul centro di gravità in modo molto più penalizzante rispetto a un carico collocato vicino alla chiglia.
Qui sta la differenza tra il disegno di un grande vascello e la sua effettiva capacità di combattere. La potenza di fuoco cresce, ma la nave deve continuare a raddrizzarsi dopo uno sbandamento, mantenere immerse le opere vive e permettere alle batterie inferiori di lavorare senza che l'acqua raggiunga i portelli.
La Santísima Trinidad del 1769
Nella configurazione originaria, il vascello disponeva di:
- tre ponti di batteria;
- un armamento compreso tra 112 e 116 cannoni;
- un'ampia struttura destinata a sostenere un equipaggio numeroso;
- un piano velico proporzionato a uno scafo molto grande e pesante;
- una distribuzione dei pesi ancora diversa da quella della nave trasformata negli anni Novanta del Settecento.
Il punto essenziale, per i piani costruttivi della Santísima Trinidad, è non sovrapporre le due fasi. Le ordinate, le murate, i ponti e le sovrastrutture di un modello del 1769 non possono essere ricavati semplicemente eliminando qualche cannone dalla versione a quattro ponti. La trasformazione intervenne sulla geometria superiore della nave e modificò proprio il modo in cui lo scafo riceveva e trasferiva i carichi.
La Santísima Trinidad non è nata a quattro ponti: è diventata tale quando la ricerca di maggiore fuoco ha imposto una nuova distribuzione delle masse.
La metamorfosi del 1795: la chiusura dello spar deck
Tra il 1795 e il 1796 la nave fu sottoposta a importanti lavori in Spagna, a Cadice. Il castello di prua e il cassero di poppa vennero uniti mediante la chiusura dello spazio aperto superiore, lo spar deck. Il ponte continuo così ottenuto creò una nuova linea di batteria ininterrotta.
È da qui che nasce la famosa immagine della Santísima Trinidad a quattro ponti. Non si trattò però di un semplice collegamento strutturale, simile all'aggiunta di una passerella. La chiusura dello spar deck trasformò una successione di volumi separati in una sovrastruttura continua, capace di ospitare nuovi pezzi d'artiglieria e di modificare il profilo della nave.
Il quarto ponte era quindi reale nella configurazione finale. Era continuo, armato e integrato nella nave. Ma era il risultato di una conversione, non una caratteristica originaria dello scafo del 1769.
Per rappresentare correttamente questa fase, il modellista deve osservare diversi elementi contemporaneamente:
1. La continuità della batteria superiore. Il ponte non deve apparire come una semplice copertura ornamentale tra prua e poppa: deve leggere come una nuova piattaforma funzionale, con la propria disposizione dei portelli e dei pezzi.
2. L'aumento dell'altezza delle masse. Il quarto ponte porta artiglieria e strutture sopra le batterie preesistenti. La nave finale non è soltanto più lunga visivamente: è più carica nella parte alta.
3. La relazione tra murate e portelli. Una batteria continua modifica la sequenza delle aperture e il ritmo delle fiancate. Un errore nella distanza tra i portelli altera immediatamente la percezione della scala.
4. Il rapporto tra scafo e alberatura. L'altezza complessiva della nave, l'attacco delle manovre e il modo in cui le sartie sostengono gli alberi devono essere letti insieme al nuovo profilo superiore.
5. La differenza tra fase iniziale e fase finale. Un modello della nave catturata a Trafalgar non può essere trattato come una riproduzione neutra della Santísima Trinidad del varo.
Il quarto ponte portò l'armamento a 130 cannoni e, negli anni successivi, il numero complessivo dei pezzi viene indicato tra 136 e 140, includendo cannoni e obici. La variazione dipende dal momento preciso e dal criterio di conteggio adottato. Non tutte le fonti considerano nello stesso modo i pezzi minori collocati sulle opere superiori.
Questa oscillazione non è un difetto da correggere con una cifra scelta arbitrariamente. È parte della storia operativa della nave. Il modello deve dichiarare quale configurazione intende rappresentare, invece di usare il numero più alto come se fosse valido per tutta la carriera del vascello.
Potenza di fuoco contro stabilità: il prezzo del quarto ponte
Dal punto di vista meccanico, la trasformazione fu una scommessa. La Santísima Trinidad era già un vascello enorme; aggiungere una batteria continua nella parte alta significava incrementare la spinta laterale del vento sulle opere emerse e, soprattutto, spostare verso l'alto una quantità importante di peso.
Quando una nave a vela riceve la pressione del vento, il piano velico sviluppa portanza e genera una coppia che tende a farla sbandare. Lo scafo reagisce attraverso la forma immersa e la posizione del centro di carena. Finché il centro di gravità resta in una posizione favorevole, la nave produce un momento raddrizzante sufficiente. Se il peso sale troppo, il braccio raddrizzante si riduce: la nave può ancora galleggiare, ma reagisce peggio allo sbandamento.
Nel caso della Santísima Trinidad trasformata, il problema non era soltanto teorico. Le fonti la descrivono come lenta, poco stabile e difficoltosa da manovrare, soprattutto con venti deboli. Un grande piano velico applicato a uno scafo pesantemente caricato può generare una spinta notevole, ma se la risposta dello scafo è ritardata e la resistenza laterale cresce, il vascello perde prontezza nella poggia, nell'orza e nel cambio di direzione.
La nave diventa una macchina che produce molta forza ma la gestisce con inerzia.
| Aspetto | Santísima Trinidad del 1769 | Santísima Trinidad dopo il 1795-1796 |
|---|---|---|
| Configurazione | Vascello a tre ponti | Vascello a quattro ponti continui |
| Struttura superiore | Castello e cassero separati dallo spazio aperto dello spar deck | Collegamento continuo tra prua e poppa |
| Armamento | Circa 112-116 cannoni | 130 cannoni, poi circa 136-140 pezzi secondo il conteggio |
| Distribuzione dei pesi | Più contenuta nella parte alta rispetto alla versione convertita | Maggiore peso e superficie armata sopra le batterie originarie |
| Stabilità | Già condizionata dalle dimensioni e dal carico | Peggiorata dall'innalzamento del centro di gravità |
| Manovrabilità | Quella di un grande vascello a tre ponti | Più lenta e difficoltosa, soprattutto con vento debole |
| Lettura modellistica | Scafo e ponti della prima configurazione | Nuova linea continua dello spar deck e diversa disposizione delle batterie |
Il modellista tende naturalmente a guardare il ponte superiore come una superficie da completare. L'ingegnere navale deve invece leggerlo come un carico. Ogni tavola, ogni paratia, ogni affusto e ogni pezzo d'artiglieria appartengono a una catena di trasmissione degli sforzi. Il ponte riceve il peso, le strutture lo trasferiscono alle ordinate, le ordinate lo distribuiscono lungo lo scafo e la chiglia lo porta dentro l'equilibrio complessivo della nave.
Su un modello in scala, questi carichi non producono lo stesso comportamento fisico della nave reale, ma la loro posizione continua a determinare la correttezza visiva. Un ponte troppo alto, una murata sovradimensionata o una batteria collocata fuori quota fanno apparire il vascello instabile anche quando il difetto non è immediatamente riconoscibile.
La batteria non è una decorazione
La disposizione dei cannoni deve seguire una logica di combattimento. I pezzi hanno bisogno di spazio per il rinculo, di paranchi per il recupero, di accesso per la movimentazione delle cariche e di una struttura capace di assorbire la trazione dei cavi e la compressione degli affusti.
Un cannone collocato su un ponte superiore non pesa soltanto per il suo metallo. Quando spara, l'impulso passa dall'affusto al ponte e dalle travi allo scafo. Il rinculo tende a trascinare il pezzo verso poppa; i paranchi arrestano il movimento e concentrano la trazione nei punti di fissaggio. La nave deve quindi sostenere forze ripetute, distribuite lungo una batteria che può lavorare contemporaneamente.
Per questo la chiusura dello spar deck non può essere letta come una soluzione priva di conseguenze. Aumenta la superficie utile e permette di portare più armi, ma introduce anche un nuovo livello di sforzo strutturale. La Santísima Trinidad diventa più intimidatoria nella linea di battaglia e meno docile nella risposta al vento e al timone.
Il Santísima Trinidad in battaglia: da Capo San Vincenzo a Trafalgar
La carriera operativa della nave mostra il contrasto tra dimensioni, prestigio e rendimento tattico.
La Santísima Trinidad partecipò alla battaglia di Capo San Vincenzo il 14 febbraio 1797 già nella configurazione a quattro ponti continui ottenuta con i lavori di Cadice del 1795-1796. La trasformazione era quindi precedente allo scontro di circa un anno. Al Capo la nave si presentò con la linea del spar deck collegata e con un'artiglieria già vicina ai 130 cannoni, senza che la modifica strutturale avesse però risolto i problemi di fondo legati alla massa, al pescaggio e alla risposta al timone.
La sua presenza nella flotta spagnola aveva un valore strategico e simbolico: era una nave ammiraglia, costruita per concentrare una potenza di fuoco eccezionale in un singolo scafo. A Capo San Vincenzo, la Santísima Trinidad fu una delle poche unità spagnole a sostenere a lungo il combattimento, ma le sue doti di manovra non le permisero di sfruttare appieno la nuova linea di batteria superiore. La battaglia si concluse con una sconfitta spagnola e con il vascello danneggiato, costretto a rientrare con le proprie forze.
I lavori successivi, tra il 1798 e il 1802, portarono a una nuova campagna di riparazioni e consolidamento, durante la quale l'armamento venne ulteriormente incrementato fino ai valori indicati tra 136 e 140 pezzi, con l'aggiunta di obici e artiglierie leggere sulle opere superiori. La lunghezza, il pescaggio, la massa e l'altezza delle batterie costituivano un insieme difficile da far reagire rapidamente.
A Trafalgar, il 21 ottobre 1805, la Santísima Trinidad venne catturata dagli inglesi. La nave era ormai il simbolo stesso della concentrazione d'artiglieria, ma il numero dei pezzi non coincideva automaticamente con la superiorità tattica. In una battaglia navale, contano la velocità con cui il vascello porta la batteria sul bersaglio, la capacità di mantenere la formazione, la rapidità di risposta al timone, la gestione delle vele e la possibilità di concentrare il fuoco nei momenti decisivi.
Un vascello lento può avere una fiancata devastante e tuttavia faticare a impiegarla nel momento giusto.
Dopo la cattura, la nave fu danneggiata e affondò il 22 ottobre 1805, a causa delle condizioni successive alla battaglia e della tempesta. La sua fine aggiunge un elemento importante alla ricostruzione storica della Santísima Trinidad: non esiste una sola nave immutabile, ma una sequenza di configurazioni legate a periodi diversi, con differenti condizioni strutturali e operative.
Il quarto ponte aumentò la potenza nominale della nave; non aumentò nella stessa misura la sua capacità di trasformare il vento in manovra.
L'enigma dell'armamento: quanti cannoni portava davvero?
La domanda ricorre in quasi ogni ricostruzione della Santísima Trinidad: 130, 136, 140 cannoni? La risposta corretta dipende dalla data e dal metodo di conteggio.
Per la configurazione originaria del 1769, il dato più prudente è un armamento compreso tra 112 e 116 cannoni. Dopo la trasformazione, la nave arrivò a 130 cannoni. In seguito, tra il 1802 e il 1805, il numero complessivo viene indicato tra 136 e 140 pezzi, perché alcune ricostruzioni includono anche obici e pezzi minori collocati sulle opere superiori.
Non si tratta di una differenza insignificante per il modellista. A scala ridotta, anche pochi portelli spostano il ritmo della fiancata e modificano l'aspetto dell'intero scafo. Un modello che vuole rappresentare la nave a Trafalgar deve prima stabilire quale configurazione dell'armamento intende adottare e poi mantenere coerenti:
- il numero dei portelli per ciascun ponte;
- la presenza degli obici sulle opere superiori;
- la distanza tra i pezzi;
- l'altezza delle batterie rispetto al galleggiamento;
- la posizione dei portelli di rifornimento e di servizio;
- l'assetto delle sovrastrutture dopo la chiusura dello spar deck.
Il conteggio dei cannoni non va quindi usato come una formula identitaria: "più di 130" non descrive da solo una nave. Occorre indicare se si parla della Santísima Trinidad all'epoca del varo, dopo i lavori di Cadice oppure nella fase finale della carriera.
Tre ponti uniti oppure quattro ponti?
La formulazione "tre ponti uniti" è utile solo se viene spiegata. Il quarto ponte non fu creato aggiungendo semplicemente un ponte indipendente sopra tre batterie già complete. Fu ottenuto chiudendo e collegando strutture superiori che, nella configurazione precedente, lasciavano aperto lo spazio tra castello e cassero.
In termini storici, dunque, entrambe le frasi possono essere vere se riferite a momenti diversi:
- la nave nacque come vascello a tre ponti;
- la nave finale ebbe quattro ponti continui di batteria.
La contraddizione nasce quando si attribuisce la configurazione del 1795 alla nave del 1769. È lo stesso errore che si commette ricostruendo un veliero attraverso un'unica tavola riassuntiva, senza distinguere il varo, le riparazioni, le conversioni e l'ultimo assetto operativo.
Come leggere i piani costruttivi della Santísima Trinidad
La documentazione modellistica deve partire dalla cronologia. Prima di tracciare ordinate e ponti, bisogna fissare la data di riferimento. La scelta determina tutto il resto.
Per una ricostruzione del 1769, il modellista lavora su una nave a tre ponti con murate proporzionate a un dislocamento intorno alle 4.950 tonnellate, senza la sovrastruttura continua che comparirà quasi trent'anni dopo. Le fonti iconografiche coeve, i piani del cantiere dell'Avana e i rapporti di viaggio forniscono riferimenti per la posizione degli alberi, l'altezza dei banchi e la sequenza dei portelli.
Per una ricostruzione successiva al 1796, la priorità diventa la corretta lettura della chiusura dello spar deck. Il ponte superiore non è un'aggiunta ornamentale: è una batteria operativa, con i propri affusti, i propri rinforzi e un diverso profilo delle sovrastrutture. Gli ingombri laterali cambiano, la linea del coronamento si alza e la sagoma della nave si avvicina a quella che le stampe e i dipinti di fine Settecento ci hanno tramandato.
Per una ricostruzione della Santísima Trinidad a Trafalgar, infine, entrano in gioco i valori di armamento più alti, con i 136-140 pezzi indicati dalle fonti per la campagna del 1805. La nave catturata dagli inglesi era al culmine dell'armamento nominale, ma anche al culmine dei suoi limiti operativi. Riprodurla significa accettare questa contraddizione di fondo: una macchina da guerra formidabile sulla carta, sempre meno governabile sul mare.
I piani costruttivi della Santísima Trinidad circolati tra i modellisti non sono tutti equivalenti. Alcuni si riferiscono esplicitamente alla fase del 1769, altri alla configurazione a quattro ponti, altri ancora a una sintesi generica che mescola le epoche. Il compito di chi ricostruisce non è scegliere il piano più comodo, ma identificare la fase storica che si vuole riprodurre e verificare che tavole, profili e sezioni siano coerenti con quella fase.
Chi vuole affrontare un ponte continuo della Santísima Trinidad in scala deve partire da una constatazione semplice: il quarto ponte non è un dettaglio decorativo, è un problema ingegneristico risolto a metà. Riprodurlo significa raccontare la storia di una nave che ha sacrificato la manovrabilità all'idea di concentrare più fuoco possibile in un unico scafo. E una ricostruzione che non rende leggibile questa scelta, anche solo attraverso la corretta disposizione delle masse e delle artiglierie, finisce per raccontare una nave che non è mai esistita.
