Nel modellismo navale, la fedeltà non comincia dalla chiglia ben tagliata né dalla rastrematura precisa dei listelli. Comincia dall’allineamento tra disegni che, da soli, mostrano soltanto proiezioni bidimensionali di una forma tridimensionale.
Il problema è meccanico prima ancora che grafico. Uno scafo è una superficie continua che deve distribuire volumi, pressioni e sforzi lungo la lunghezza. Il piano di costruzione traduce quella continuità in tre viste ortogonali: il profilo longitudinale, la pianta delle linee d’acqua e il piano trasversale delle ordinate. Se una di queste viste perde la corrispondenza con le altre, il modello può anche risultare pulito, simmetrico e ben rifinito, ma non rappresenterà più la geometria della nave.

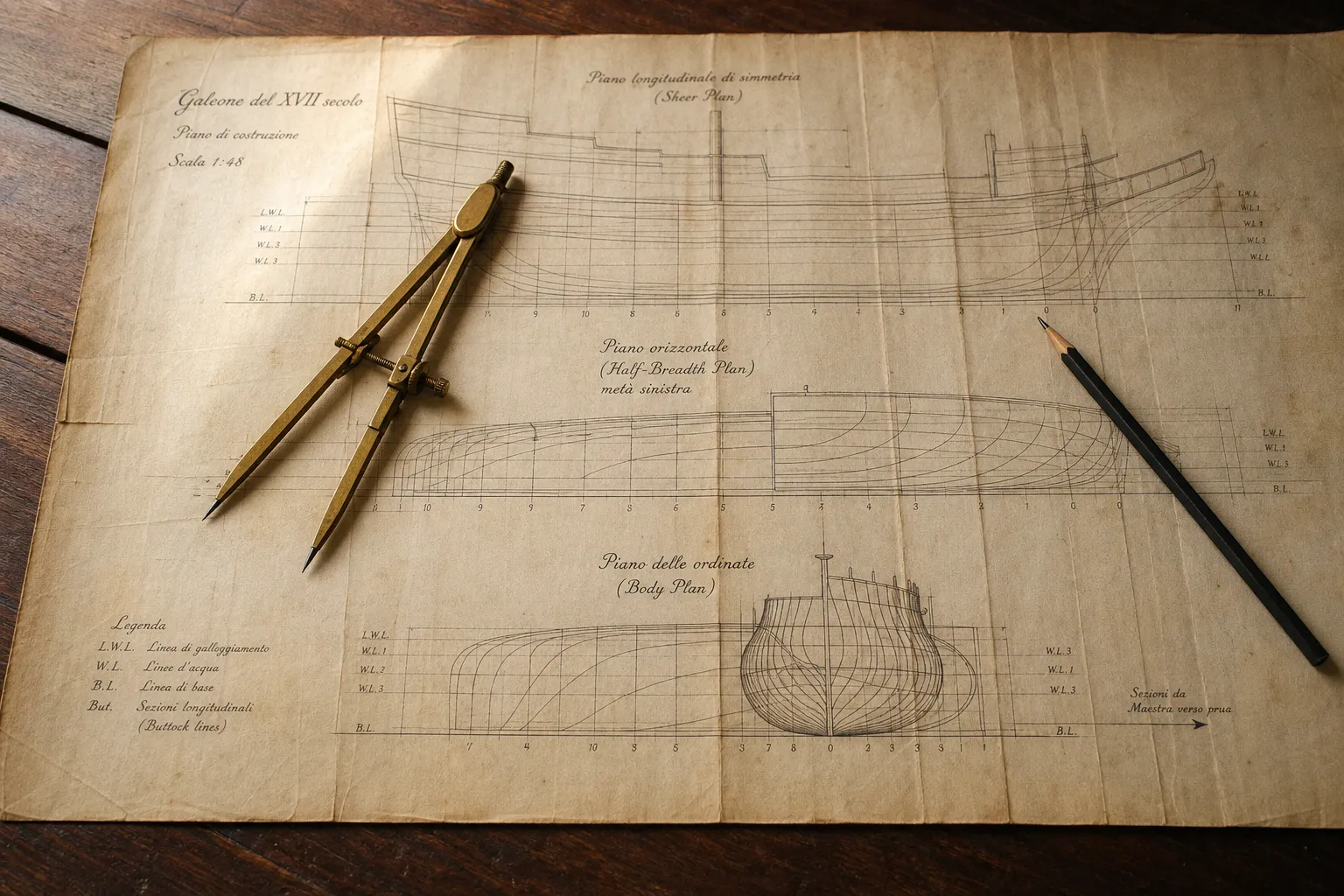

La struttura tridimensionale: tre viste, una sola carena
Il piano di costruzione tradizionale, o piano delle linee, non è una raccolta di disegni indipendenti. È un sistema coordinato. Ogni curva tracciata su un foglio deve trovare riscontro nelle altre due proiezioni, come se il progettista avesse sezionato lo scafo con una serie di piani e ne avesse registrato ogni intersezione.
Le tre viste principali sono:
- Piano longitudinale di simmetria, spesso chiamato piano del profilo o vista laterale: mostra il contorno dello scafo, la ruota di prua, il dritto di poppa, la chiglia, il ponte e le principali altezze.
- Piano orizzontale, noto come pianta delle linee d’acqua: rappresenta le intersezioni dello scafo con piani orizzontali posti a quote diverse.
- Piano trasversale, o piano di corpo: raccoglie le sezioni dello scafo ottenute tagliandolo con piani perpendicolari al suo asse longitudinale.
Queste proiezioni sono ortogonali perché osservano la stessa forma lungo tre direzioni perpendicolari. Il profilo segue lo sviluppo della nave in lunghezza e altezza; la pianta registra lunghezza e larghezza; il piano di corpo mette in rapporto larghezza e altezza. La ricostruzione tridimensionale nasce dalla loro intersezione.
Nel piano longitudinale si trovano spesso le stazioni delle ordinate, segnate da linee verticali o da riferimenti trasversali. Nella pianta, quelle stesse stazioni ricompaiono come posizioni lungo l’asse della nave. Nel piano di corpo, invece, diventano sezioni con una precisa larghezza e una precisa altezza rispetto alla linea di base.
Un’ordinata, quindi, non è soltanto una sagoma da ritagliare. È una sezione che deve rispettare contemporaneamente:
1. la sua posizione lungo la lunghezza dello scafo;
2. la quota della chiglia o della linea di base;
3. la larghezza alle diverse altezze;
4. il raccordo con le linee d’acqua;
5. il passaggio delle sezioni longitudinali.
Quando questi cinque rapporti restano coerenti, il fasciame può svilupparsi senza forzature e la superficie mantiene una progressione leggibile. Quando si spezza uno solo di essi, il difetto si propaga.
Un piano navale non descrive tre navi diverse: costringe tre immagini della stessa nave a obbedire alla medesima geometria.
Il riferimento comune: linea di base, mezzeria e stazioni
Prima di confrontare una linea d’acqua con un’ordinata, bisogna stabilire dove si trovano i riferimenti principali. La linea di base è il riferimento verticale da cui si misurano le quote dello scafo. La mezzeria, o piano longitudinale di simmetria, divide idealmente la carena in due metà speculari. Le stazioni ordinano invece la lunghezza, dalla zona di prua a quella di poppa.
Nei disegni storici questi riferimenti possono essere indicati con convenzioni diverse. La linea di galleggiamento di progetto può assumere un ruolo centrale, mentre in altri elaborati è la linea di base a governare la costruzione. Non bisogna dunque cominciare dalla curva più evidente. Bisogna individuare l’asse che regge tutto il disegno.
Un errore frequente nasce dal confondere la linea di galleggiamento con una semplice decorazione del profilo. In realtà, le linee d’acqua sono sezioni orizzontali della superficie dello scafo. Ognuna corrisponde a una quota precisa. Se la quota cambia durante il trasferimento sul modello, cambia anche la larghezza letta sull’ordinata.
La geometria è severa in questo punto: una linea d’acqua più alta non è una versione spostata verso l’alto della linea sottostante. Segue una diversa intersezione con le fiancate, con un diverso andamento della sezione maestra, dei volumi di estremità e della rastremazione verso i terminali.
Il piano di corpo e la simmetria delle semi-ordinate
Il piano di corpo è spesso il disegno che crea più esitazioni, perché non mostra normalmente ogni sezione per intero. Le semi-ordinate sono disposte rispetto all’asse di mezzeria secondo una convenzione precisa: sul lato destro compaiono le sezioni che procedono dalla sezione maestra verso prua; sul lato sinistro quelle che dalla sezione maestra procedono verso poppa.
Questo significa che il piano di corpo non deve essere letto come una fila di ordinate complete affiancate. La mezzeria separa due serie diverse. Il lato destro e il lato sinistro non sono necessariamente due metà speculari della stessa ordinata: possono appartenere a stazioni differenti.
Per il modellista, la conseguenza è pratica. Se si copia una sagoma senza riconoscere la stazione a cui appartiene, si può trasferire una sezione prodiera nella posizione di una poppiera, oppure invertire la progressione delle ordinate. Il risultato non sarà sempre evidente all’inizio. Le prime fasciature possono coprire l’errore, ma la curva del fasciame comincerà a perdere regolarità proprio quando lo scafo si restringe verso prua o cambia rapidamente sezione a poppa.
Come leggere correttamente una semi-ordinata
La procedura più sicura consiste nel trattare ogni semi-ordinata come una sezione identificata da tre elementi: stazione longitudinale, lato del piano di corpo e quota verticale.
Si procede così:
1. Si individua la sezione maestra, che costituisce il riferimento centrale della tavola.
2. Si separano le serie prodiera e poppiera, senza assumere che la posizione grafica equivalga alla posizione reale sulla nave.
3. Si verifica il numero della stazione sul piano longitudinale.
4. Si confronta la larghezza della sezione con la corrispondente linea d’acqua nella pianta.
5. Si controlla l’altezza della chiglia e del ponte, perché una sagoma può avere la larghezza corretta ma essere collocata alla quota sbagliata.
6. Si trasferisce il profilo sul materiale soltanto dopo aver confermato la scala e il riferimento di mezzeria.
La sezione maestra non è soltanto la più larga. È un cardine geometrico. Attorno a essa la carena distribuisce il proprio volume verso le estremità. La variazione delle ordinate dovrebbe produrre una sequenza progressiva: la larghezza diminuisce, le entrate cambiano, il fondo può diventare più raccolto e il fianco può assumere un’inclinazione diversa. Se la serie non mostra questa continuità, il problema non si risolve correggendo a occhio un singolo pezzo.
Linee d’acqua e sezioni longitudinali: il controllo della superficie
Le linee d’acqua permettono di osservare lo scafo dall’alto a quote successive. Non sono semplici linee decorative sovrapposte alla pianta: sono il risultato dell’intersezione tra la superficie della carena e piani orizzontali paralleli al piano di riferimento.
Le sezioni longitudinali, chiamate anche linee di costruzione parallele al piano di simmetria, svolgono un controllo complementare. Sono ottenute intersecando lo scafo con piani verticali paralleli alla mezzeria, collocati a distanze fisse dall’asse. Mentre le linee d’acqua mostrano la distribuzione della larghezza a diverse altezze, le sezioni longitudinali verificano il comportamento della superficie lungo la lunghezza e in elevazione.
Il punto decisivo è la corrispondenza. Una linea d’acqua deve incontrare ogni ordinata nella stessa posizione indicata dalla sezione trasversale. Allo stesso modo, una sezione longitudinale deve passare attraverso le quote previste dal profilo e dalle ordinate. Se le intersezioni non coincidono, una delle tre viste è stata deformata, interpretata male o riportata con un riferimento errato.
La corrispondenza tra ordinate e linee d’acqua
Immaginiamo una linea d’acqua a una determinata quota. Nella pianta, quella linea percorre la carena da prua a poppa. Quando attraversa la posizione di una stazione, stabilisce una distanza dalla mezzeria. Nel piano di corpo, alla stessa quota, l’ordinata deve raggiungere esattamente quella distanza.
Questo è il principio dell’allineamento delle ordinate e delle linee d’acqua nei piani navali. Non basta che la curva generale sembri elegante. Ogni punto di passaggio deve essere compatibile con le altre proiezioni.
Un modo efficace per leggere il disegno è scegliere alcune stazioni di controllo:
- la sezione maestra;
- una sezione vicina alla prua, dove la carena cambia rapidamente;
- una sezione intermedia verso poppa;
- una sezione prossima al dritto di poppa;
- almeno due linee d’acqua a quote diverse;
- una o più sezioni longitudinali distanti dalla mezzeria.
Le zone terminali meritano più attenzione della parte centrale. Vicino alla sezione maestra, piccole variazioni possono rimanere poco visibili perché la superficie è relativamente piena. A prua e a poppa, invece, la carena si assottiglia e ogni spostamento modifica con maggiore evidenza l’angolo di entrata, la continuità del fasciame e la relazione tra fondo e fianco.
Per gli scafi veloci, la linea d’acqua prodiera deve inoltre mantenere un’incidenza contenuta rispetto al piano di simmetria; nella progettazione riportata dalla documentazione tecnica, un angolo massimo di circa 20 gradi è indicato come riferimento per l’incidenza della linea d’acqua a prua. Nel modellismo storico non si tratta di applicare automaticamente una regola a ogni veliero, ma di capire che l’andamento della prua non può essere corretto indipendentemente dal tipo di scafo e dalla sua funzione.
Quando una linea d’acqua non incontra l’ordinata nel punto previsto, non è la curva a essere capricciosa: è il riferimento che ha perso la sua posizione.
La meccanica nascosta nella geometria dello scafo
Il modellista statico lavora su legno, carta e colla, ma ricostruisce una macchina progettata per muoversi nell’acqua e reagire alla spinta del vento. La superficie dello scafo non è una pelle arbitraria. Distribuisce il volume immerso, accompagna il flusso, sostiene la struttura e trasferisce gli sforzi verso chiglia, ordinate e fasciame.
Per questo l’allineamento dei piani non è un esercizio astratto. Una variazione nella sezione può cambiare:
- l’ampiezza del fondo;
- l’inclinazione delle fiancate;
- il raccordo tra garboard plank e fasciame superiore;
- il volume della parte immersa;
- la continuità delle linee longitudinali;
- la posizione apparente della sezione maestra.
Nel modello, questi effetti si manifestano come tensioni irregolari nei listelli. Un listello che deve torcersi troppo in prossimità di una stazione spesso segnala una geometria incoerente a monte. Non sempre il problema è nella posa. Può risiedere in un’ordinata troppo larga, in una battuta della chiglia fuori quota o in una linea d’acqua trasferita con una scala non uniforme.
La superficie dello scafo dovrebbe guidare il fasciame con una progressione continua. Se un’ordinata sporge rispetto alle due vicine, il listello viene costretto a superare un gradino. Se è troppo stretta, il fasciame crea una concavità che il disegno originale non prevedeva. Il colpo d’occhio può rivelare il difetto, ma il controllo delle proiezioni spiega da dove arriva.
Il fasciame come strumento di diagnosi
Durante la costruzione, il fasciame non serve soltanto a chiudere lo scheletro. Diventa una superficie di verifica. Appoggiando un listello sottile lungo più ordinate si può controllare se la curva procede senza salti. Questa verifica non sostituisce il piano navale, ma mette in evidenza le conseguenze fisiche di un disallineamento.
Occorre osservare soprattutto tre movimenti:
1. La curvatura longitudinale, dal dritto di prua verso la poppa.
2. La torsione del listello, che aumenta quando le sezioni cambiano orientamento.
3. La variazione di appoggio sulle ordinate, che dovrebbe accompagnare la superficie senza creare punti isolati di pressione.
Se il listello si stacca alternativamente da un’ordinata e da quella successiva, non conviene correggere subito con carta abrasiva. Prima bisogna risalire alle sezioni. La carteggiatura può eliminare il sintomo e rendere più difficile capire quale ordinata sia fuori forma.
Digitalizzare i disegni senza perdere la geometria
La scansione è spesso il passaggio in cui un piano corretto comincia a deformarsi. Il foglio storico può essere già soggetto a restringimenti, pieghe o deformazioni, e il processo digitale può aggiungere un’inclinazione, una variazione di scala o un errore di ritaglio. La carta non è un riferimento neutro: reagisce all’umidità, all’età e alla tensione con cui è stata conservata.
Per la digitalizzazione di fogli destinati al modellismo, una risoluzione di 300 dpi costituisce un riferimento adeguato per allineare con precisione le ordinate, applicare rotazioni controllate e lavorare su griglie grafiche senza perdere il dettaglio delle linee sottili. La risoluzione, però, non corregge da sola la deformazione del foglio. Un’immagine nitida può essere geometricamente sbagliata quanto una scansione poco definita.
Il primo controllo: la scala
Prima di ridurre o ingrandire il disegno, bisogna cercare una quota nota. Può trattarsi della distanza tra due stazioni, della lunghezza complessiva, della larghezza massima o della distanza tra due linee d’acqua. Una sola misura non basta sempre a rivelare una deformazione: se l’immagine è stata semplicemente ridimensionata, la scala resta uniforme; se è stata stirata, la misura longitudinale può risultare corretta mentre quella trasversale non lo è.
Conviene quindi confrontare almeno una quota orizzontale e una verticale. Se il rapporto non coincide, il problema non si risolve con un unico comando di ridimensionamento proporzionale. Prima occorre capire se la differenza nasce dal disegno originale, dalla scansione o dalla stampa.
Il secondo controllo: l’ortogonalità
Un foglio inclinato nello scanner produce un errore di rotazione facilmente riconoscibile. Più insidioso è il caso in cui i bordi siano paralleli ma la tavola abbia subito una distorsione non uniforme. Le linee che dovrebbero essere parallele alla mezzeria possono convergere leggermente o perdere la loro relazione con la griglia.
Per il lavoro di precisione è utile verificare:
- la direzione della linea di base;
- la posizione della mezzeria;
- la distanza costante tra le stazioni;
- il parallelismo delle linee d’acqua;
- la corrispondenza tra le griglie del piano di corpo e quelle del profilo.
Non bisogna correggere ogni irregolarità visiva come se fosse un difetto digitale. I disegni storici possono contenere costruzioni manuali non perfettamente uniformi, e una linea apparentemente inclinata può essere parte della geometria reale. La correzione deve seguire i riferimenti strutturali, non il desiderio di rendere il foglio più ordinato.
Il terzo controllo: la stampa
Un file digitale può essere corretto e produrre comunque ordinate sbagliate se la stampa introduce una riduzione automatica. Le funzioni di adattamento alla pagina modificano la scala per far rientrare il disegno nel formato disponibile. Per questo ogni tavola stampata va verificata con una quota di controllo, misurata direttamente sul foglio.
Il passaggio corretto è semplice ma non negoziabile: si stampa, si misura, si confronta. Se la quota non coincide, si corregge il fattore di scala e si ripete la verifica. Il controllo deve avvenire prima di tagliare compensato, cartoncino o listelli di prova.
Correlare i piani: una procedura da cantiere
L’allineamento efficace non richiede di trasformare il laboratorio in un ufficio di progettazione moderna. Richiede ordine nei riferimenti e pazienza nel seguire la geometria. Il metodo più robusto procede dal generale al particolare.
1. Fissare la linea di base
La linea di base stabilisce la quota verticale comune. Tutte le ordinate devono poggiare sullo stesso riferimento, a meno che il disegno non preveda esplicitamente una diversa costruzione. Un errore alla base si trasferisce alla sommità e modifica l’altezza apparente delle murate.
2. Tracciare la mezzeria
La mezzeria deve rimanere visibile durante il lavoro. È il riferimento per la simmetria dello scafo, per il posizionamento delle ordinate e per la lettura del piano di corpo. Anche quando si costruisce una semi-ordinata per ricavare la coppia destra e sinistra, l’asse deve essere definito con precisione.
3. Numerare le stazioni
Ogni ordinata deve avere un’identità. La numerazione va riportata sul profilo, sulla pianta e sul piano di corpo. Non è sufficiente seguire l’ordine apparente delle sagome: il piano di corpo divide le serie secondo la convenzione prodiera e poppiera, e la posizione grafica può trarre in inganno.
4. Verificare le intersezioni
Si scelgono alcune linee d’acqua e si controlla dove intersecano ogni ordinata. Quei punti devono corrispondere alla larghezza indicata nella sezione trasversale. Se manca la coincidenza, si annota l’errore prima di modificare il disegno.
5. Controllare le sezioni longitudinali
Le sezioni longitudinali verificano la continuità della superficie tra le ordinate. Una curva che attraversa i punti previsti sul piano di corpo dovrebbe svilupparsi senza bruschi cambiamenti sul profilo. È il controllo che impedisce di costruire una sequenza di sezioni corrette singolarmente ma incompatibili nel loro insieme.
6. Preparare una dima di prova
Prima del taglio definitivo, una dima in cartoncino consente di verificare la posizione, la mezzeria e la quota di appoggio. Una prova economica evita di trasferire un errore su materiale più difficile da correggere.
Il valore di questa procedura sta nella ripetizione. Una sola verifica può non rivelare una deformazione; più controlli distribuiti lungo lunghezza e altezza fanno emergere la direzione dell’errore.
Errori tipici nell’allineamento dei piani navali
Gli errori più dannosi non sono sempre quelli più vistosi. Un’ordinata palesemente rovesciata viene individuata subito. Una scala alterata in modo leggero, invece, può restare nascosta fino alla posa del fasciame.
Confondere metà scafo e scafo completo
Nella pianta delle linee d’acqua, per convenzione, viene spesso disegnata soltanto la metà sinistra dello scafo, data la simmetria rispetto al piano longitudinale. Ricostruire mentalmente l’intera carena è corretto; trattare la metà rappresentata come se fosse già la larghezza totale porta a un modello sovradimensionato.
La stessa cautela vale per il piano di corpo. Le semi-ordinate non sono necessariamente metà della stessa stazione accoppiate sul foglio. Il lato destro e quello sinistro possono appartenere a serie longitudinali differenti.
Usare il bordo del foglio come riferimento
Il bordo può essere tagliato male, deformato o non perfettamente parallelo alla linea di base. I riferimenti devono essere presi dalle linee geometriche del disegno, non dalla carta che le contiene.
Correggere a occhio una curva isolata
Una linea che appare troppo rigida può essere realmente costruita in quel modo, oppure può essere il risultato di una scansione deformata. Ridisegnarla senza confrontarla con le altre proiezioni significa sostituire un dubbio con un errore certo.
Ignorare la differenza tra posizione e forma
Un’ordinata può avere una sagoma corretta ma essere collocata nella stazione sbagliata. Può anche trovarsi nella posizione giusta ma avere una larghezza alterata. Sono due problemi diversi: il primo riguarda la collocazione lungo l’asse; il secondo riguarda la sezione.
Fidarsi di una sola quota
La lunghezza totale non garantisce la correttezza della larghezza. La larghezza massima non garantisce il corretto andamento delle estremità. Le quote devono essere incrociate, soprattutto dopo scansione e ristampa.
Dal disegno al modello: ridurre in scala senza tradire la forma
Ridurre un veliero significa ridurre le dimensioni, non semplificare arbitrariamente le relazioni geometriche. La scala agisce su lunghezze, altezze e larghezze secondo lo stesso rapporto. Le proporzioni delle sezioni devono rimanere coerenti anche quando il modello è piccolo e il materiale impone compromessi.
Qui entra in gioco la differenza tra precisione geometrica e precisione costruttiva. Una dima può essere tracciata correttamente, ma il taglio può introdurre una variazione. Un listello può avere lo spessore previsto, ma la carteggiatura può ridurre l’ordinata in modo asimmetrico. La costruzione deve quindi conservare visibili i riferimenti fino a quando la struttura non è sufficientemente stabile.
La linea di mezzeria va mantenuta sulle ordinate anche dopo il taglio. Le quote delle linee d’acqua possono essere riportate con piccoli segni sulle fiancate della dima. In questo modo, durante la posa del fasciame, il modellista può osservare se la superficie mantiene il profilo previsto.
Il controllo non deve trasformarsi in una ricerca ossessiva della perfezione grafica. I velieri storici non furono sempre costruiti con la regolarità matematica di uno scafo moderno progettato al calcolatore. Ma ogni irregolarità deve essere riconducibile al progetto o alla tecnica costruttiva, non a una perdita casuale di allineamento.
La scala riduce la nave, non riduce la responsabilità delle sue linee.
Una lettura finale: il piano come macchina geometrica
La forza dei piani navali storici sta nella loro capacità di comprimere una forma complessa in relazioni leggibili. Il profilo mostra come lo scafo avanza e si alza; le linee d’acqua rivelano come distribuisce la larghezza; il piano di corpo mette a nudo il comportamento delle sezioni. Nessuna vista è autosufficiente. Ognuna corregge e completa le altre.
Per questo la ricostruzione fedele di un veliero non procede dalla sagoma più bella, ma dalla corrispondenza più solida. Le ordinate devono incontrare le linee d’acqua nel punto giusto. Le sezioni longitudinali devono accompagnare la progressione delle curve. La linea di base deve restare stabile. La mezzeria deve governare la simmetria. La scala deve essere verificata anche dopo la scansione e la stampa.
Un modello costruito in questo modo non è un soprammobile che ricorda una nave. È una macchina del vento congelata nel tempo, nella quale ogni curva conserva una funzione: guidare il flusso, sostenere il fasciame, distribuire il volume, reagire agli sforzi. L’allineamento dei piani è il momento in cui quella funzione torna leggibile. Prima ancora che il legno prenda forma, la geometria decide se il veliero potrà davvero rinascere.
