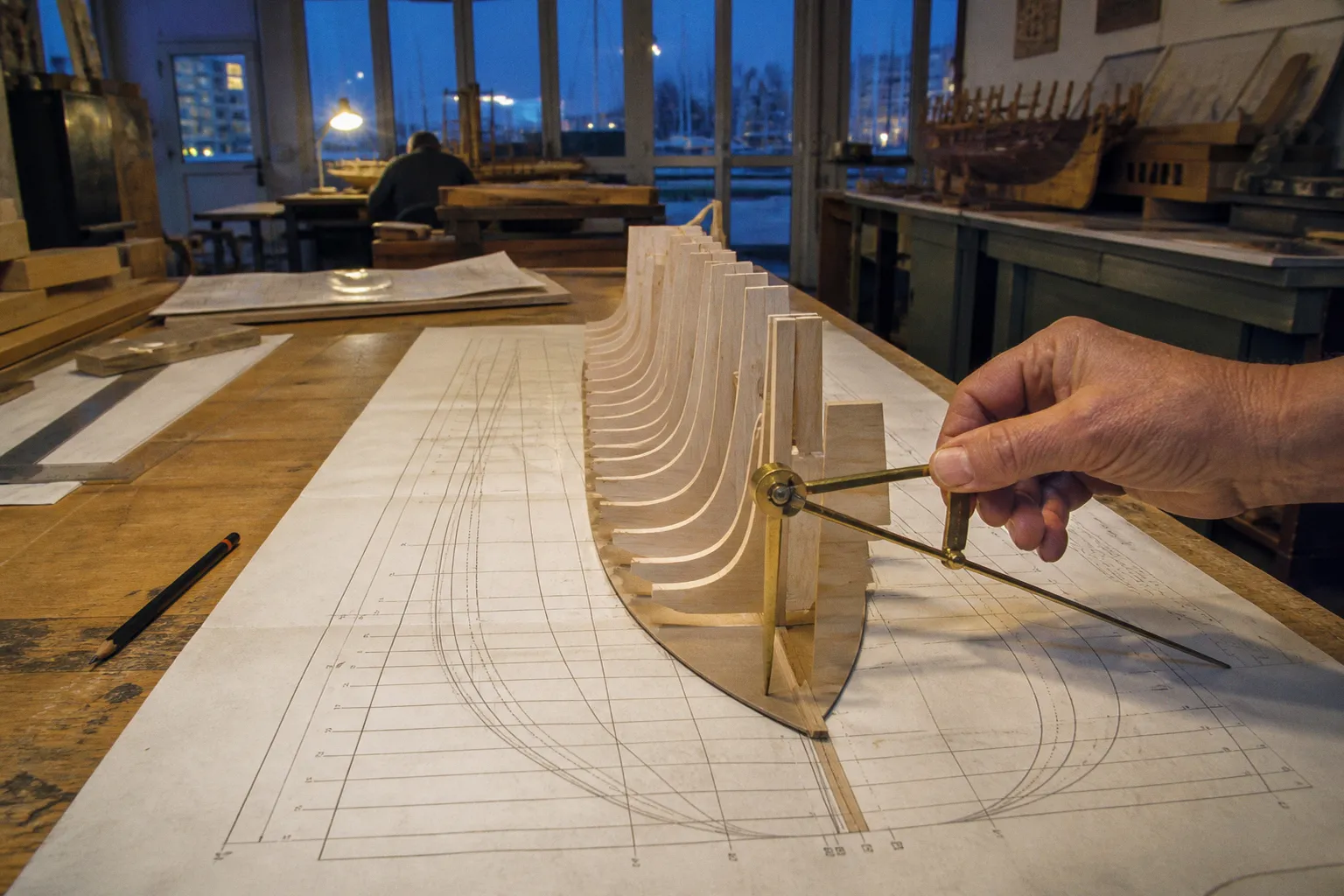

A volte si manifesta subito, con una murata che sembra gonfiarsi senza motivo; più spesso resta nascosta sul foglio, mimetizzata tra una curva elegante e una proiezione apparentemente plausibile. Il problema emerge soltanto dopo: quando la chiglia è già posata, le ordinate sono tagliate e il primo fasciame comincia a rivelare una deformazione che il disegno aveva già annunciato.
Nei piani navali storici, i tracciati dei quinti non possono essere letti come una semplice serie di sagome da trasferire sul legno. Sono il punto d’incontro fra tre immagini dello stesso scafo: il profilo longitudinale, la pianta delle linee d’acqua e il piano trasversale. Se queste tre proiezioni non dialogano con precisione, il modello perde coerenza geometrica prima ancora di assumere una forma visibile.
Il difetto, a quel punto, non è nel legname. È nella lettura del disegno. O, più precisamente, nella fiducia concessa a una curva solo perché appare ben disegnata.
La geometria delle tre proiezioni: anatomia di un errore latente
Un piano di costruzione navale mette in relazione tre proiezioni ortogonali:
- il piano longitudinale, che mostra il profilo dello scafo e l’andamento della chiglia;
- la pianta delle linee d’acqua, osservata dall’alto;
- il piano trasversale, o piano di corpo, dove compaiono le ordinate e le loro semisezioni.
Non sono tre disegni indipendenti. Sono tre traduzioni della medesima superficie. Ogni punto significativo del fasciame dovrebbe poter essere riconosciuto nelle tre viste, con la stessa elevazione, la stessa distanza dalla mezzeria e la stessa posizione lungo la lunghezza al galleggiamento.
Qui comincia la parte meno spettacolare e più decisiva del lavoro. Una tavola può avere un profilo longitudinale convincente, una pianta delle linee d’acqua scorrevole e un insieme di sezioni trasversali dall’aspetto ragionevole. Ma la bellezza separata delle singole proiezioni non garantisce la loro congruenza. È proprio questa la trappola: l’occhio giudica ogni curva nel suo recinto grafico; lo scafo, invece, le giudica tutte insieme.
Nel modellismo navale statico, l’ossatura principale è formata dalla chiglia e dalle ordinate, o quinti, disposti trasversalmente. Le ordinate non sono soltanto sostegni provvisori per il fasciame. Definiscono il ritmo volumetrico dello scafo: la velocità con cui la sezione si apre, il modo in cui il fianco raggiunge il baglio massimo, la tensione con cui la murata rientra verso poppa o si distende verso prua.
Un errore di proiezione può quindi produrre una sezione formalmente corretta ma collocata nel punto sbagliato. Oppure una sezione collocata correttamente lungo il profilo, ma incompatibile con la linea d’acqua che dovrebbe attraversarla. È una dissonanza discreta. Sul foglio sembra una piccola deviazione; sul modello diventa una pancia, uno spigolo inatteso, una superficie che cattura la luce con un’intensità diversa da quella delle zone vicine.
Nei tracciati dei quinti, la curva più sospetta non è sempre quella irregolare. Spesso è quella troppo sicura di sé.
La difficoltà cresce quando il disegno storico è stato riprodotto, ridotto, ricomposto o adattato a una scala diversa. Anche senza ipotizzare errori sistematici, ogni passaggio grafico può alterare la relazione fra le viste. Una copia conserva magari il profilo ma perde la precisione delle intersezioni; una scansione può deformare leggermente una direzione; un tratto ripassato può rendere più fluida una curva che in origine aveva un significato diverso.
Per questo la lettura dei disegni dei quinti dei velieri non può ridursi alla ricerca della sagoma più leggibile. Occorre ricostruire la rete delle corrispondenze.
Il conflitto tra piano longitudinale, trasversale e linee d’acqua
Il conflitto più insidioso nasce quando le tre proiezioni sembrano quasi coincidere. Se fossero palesemente discordanti, il problema sarebbe semplice: il piano verrebbe scartato o sottoposto a una revisione radicale. Le incongruenze reali, invece, spesso si presentano come piccoli cedimenti dell’andamento generale.
Nel piano longitudinale, le ordinate sono normalmente individuate lungo la lunghezza dello scafo. La posizione di ciascun quinto dovrebbe ricadere su una stazione riconoscibile anche nella pianta delle linee d’acqua. Da quel punto si trasferiscono elevazioni e semilarghezze al piano trasversale. La sezione risultante non è una libera interpretazione: è l’incrocio di dati provenienti da più direzioni.
Una sezione può apparire elegante e tuttavia non rispettare la propria linea d’acqua. È il caso tipico di una curva trasversale che viene resa troppo piena nella parte bassa, mentre la pianta suggerirebbe un ingresso più asciutto. Oppure del contrario: una murata che si apre rapidamente sul disegno dei quinti, ma che nel profilo longitudinale non trova sufficiente sviluppo.
Il modellista si trova allora davanti a una scelta scomoda. Seguire rigidamente ogni intersezione oppure correggere l’andamento generale? La prima strada sembra più rispettosa del documento, ma può produrre forzature geometriche. La seconda richiede giudizio: non basta rendere la curva più bella, bisogna capire quale relazione strutturale il disegno intendeva conservare.
Le incongruenze più frequenti nella lettura
Senza trasformare l’analisi in un catalogo meccanico, alcuni segnali ricorrono con una certa evidenza:
1. Intersezioni che non cadono sulla stessa stazione. Una linea d’acqua sembra attraversare il quinto in un punto, ma la stessa quota trasferita dal profilo longitudinale conduce altrove. La differenza può essere minima sulla carta e già sufficiente a scomporre la continuità del fasciame.
2. Semilarghezze prive di ritmo. Le misure crescono e diminuiscono senza una progressione leggibile. Non è necessario che l’andamento sia matematicamente uniforme; uno scafo storico non è una forma sterilizzata da laboratorio. Ma ogni variazione deve avere una ragione nella volumetria complessiva.
3. Curve che cambiano carattere senza transizione. Una sezione passa da concava a convessa in modo troppo brusco, oppure la linea d’acqua si irrigidisce proprio dove dovrebbe distendersi. Il segno grafico denuncia una tensione visiva che il fasciame non potrà nascondere.
4. Ordinata maestra incoerente con il corpo dello scafo. La sezione centrale può risultare più piena o più magra di quanto suggeriscano le sezioni contigue. Se il salto non è giustificato dall’architettura navale, il difetto rischia di diventare il centro ottico del modello.
5. Simmetrie solo apparenti. Nei piani che mostrano una mezza sezione, un errore di trasferimento può duplicarsi specularmente. Il risultato sarà simmetrico, certo; ma simmetricamente sbagliato.
La verifica deve dunque muoversi nelle due direzioni: dal profilo alle sezioni e dalle sezioni alle linee d’acqua. Una sola lettura è insufficiente, perché permette all’errore di nascondersi nella proiezione che non viene interrogata.
Quando la curva deve essere rettificata
Nel linguaggio della progettazione navale, il fairing indica la rettifica dell’avviamento delle curve. Nel modellismo, il termine viene talvolta trattato come una gentile operazione di pulizia grafica, quasi si dovesse soltanto eliminare qualche irregolarità del tratto. È una semplificazione pericolosa.
L’avviamento non significa rendere ogni linea perfettamente liscia. Significa costruire una continuità coerente fra sezioni, linee d’acqua e profilo. Una curva può essere levigata e restare sbagliata; un’altra può mantenere una variazione percettibile e risultare invece corretta, perché quella variazione appartiene alla forma reale dello scafo.
Il punto non è cancellare l’imperfezione. È distinguere l’imperfezione dal carattere.
Un veliero storico può avere un ingresso di prua pieno, un cambio di sezione marcato, una poppa più complessa di quanto suggeriscano i modelli didattici. Appiattire tutto in nome della fluidità produce uno scafo anonimo, senza tensione visiva. D’altra parte, conservare ogni brusca oscillazione del disegno significa spesso trasformare un’incertezza di tracciamento in una deformazione permanente.
La rettifica delle curve va quindi giudicata attraverso almeno tre livelli:
- la continuità locale, cioè il comportamento della curva fra due stazioni vicine;
- la progressione delle sezioni lungo lo scafo;
- l’accordo globale fra le tre proiezioni ortogonali.
È quest’ultimo livello a decidere. Una sezione non si salva perché è gradevole isolata sul foglio. Deve anche appartenere alla sequenza che la precede e a quella che la segue.
Una tabella per leggere il disegno senza farsi sedurre dal segno
| Elemento osservato | Domanda geometrica | Segnale di rischio |
|---|---|---|
| Piano longitudinale | La stazione del quinto è coerente con le altre proiezioni? | Linee di riferimento che sembrano slittare o interrompersi |
| Pianta delle linee d’acqua | Le semilarghezze seguono una progressione plausibile? | Aumenti improvvisi senza corrispondenza nelle sezioni |
| Piano trasversale | La sezione rispetta elevazioni e larghezze trasferite? | Curva troppo piena o troppo magra rispetto alle stazioni adiacenti |
| Ordinata maestra | Il volume centrale sostiene l’andamento dello scafo? | Salto evidente fra sezione maestra e quinti vicini |
| Incontri fra curve | Le intersezioni coincidono nei tre piani? | Punti che si ricostruiscono in posizioni diverse |
| Avviamento | La variazione ha continuità e ragione formale? | Spigoli involontari, controcurve o irrigidimenti improvvisi |
Questa lettura impedisce un errore frequente: usare il fairing per correggere ciò che non è ancora stato compreso. Prima si interpreta la geometria; soltanto dopo si decide quali linee meritino una rettifica.
La verifica dell’ordinata maestra
L’ordinata maestra occupa una posizione delicata, quasi sempre sovraccarica di aspettative. È la sezione che rende leggibile il corpo dello scafo e stabilisce, per contrasto, quanto rapidamente le forme si assottiglino verso le estremità. Se è troppo piena, il modello appare pesante, sedentario, privo di slancio. Se è troppo magra, la nave sembra perdere volume e solidità, come se fosse stata disegnata per una superficie d’acqua diversa.
Nei piani storici, tuttavia, non basta cercare la sezione più larga e chiamarla maestra. La sua identità deve emergere dalla relazione con le sezioni circostanti e con le linee d’acqua. La massima larghezza può non coincidere in modo banale con il punto di massima pienezza visiva. Inoltre, una piccola discrepanza nelle semilarghezze può modificare il modo in cui la luce scivola sul fianco.
È qui che il giudizio estetico diventa uno strumento tecnico. Un’ombra che si interrompe troppo presto, una fascia di colore che si allarga senza motivo, una murata che restituisce un riflesso spezzato: sono sintomi ottici di una geometria poco avviata. Il modello non parla soltanto attraverso le misure; parla attraverso la continuità della luce.
Le misurazioni di elevazione e semilarghezza devono coincidere fra piano trasversale, longitudinale e pianta delle linee d’acqua. Non è una formalità da tavolo da disegno. Se il punto d’intersezione è diverso in ciascuna vista, la sezione non è più una sintesi dello scafo: diventa una supposizione.
Una verifica utile consiste nel seguire alcune linee d’acqua attraverso tutte le stazioni disponibili, osservando il loro comportamento non come una collezione di punti ma come una sequenza. Le linee devono mantenere un andamento leggibile; non necessariamente identico, non necessariamente monotono. Devono però evitare quelle contrazioni e quegli allargamenti che, una volta trasferiti sul fasciame, produrrebbero riflessi frammentati.
La vera fedeltà non consiste nel venerare ogni tratto del piano. Consiste nel conservare la logica della forma quando il tratto, da solo, non basta più.
La questione si fa ancora più sensibile quando il piano offre sei, otto o dieci suddivisioni trasversali della lunghezza al galleggiamento. Queste stazioni forniscono una struttura di confronto, non una garanzia automatica di precisione. Più sezioni permettono di seguire meglio la progressione dello scafo, ma non risolvono una discordanza già presente nelle proiezioni. Una tavola ricca di linee può essere soltanto più ricca di occasioni per accorgersi che qualcosa non torna.
Dalla carta al cantiere: prevenire la deformazione dello scafo
Quando il vincolo fra le proiezioni ortogonali si rompe durante la lettura, la deformazione può entrare nell’ossatura prima della posa del primo fasciame. La chiglia viene tracciata secondo un profilo, le ordinate secondo un altro criterio, e il montaggio costringe poi ogni elemento a una convivenza forzata. Il legno non corregge la geometria: la rende stabile.
Questo passaggio è spesso sottovalutato perché l’ossatura, ancora nuda, può sembrare correggibile. In realtà è il momento in cui la forma è più esposta. Senza il fasciame, ogni scarto fra un quinto e il successivo è visibile; con il fasciame, può essere mascherato da stucco, abrasione e patinatura. Ma la superficie continuerà a ricordare il difetto, soprattutto sotto una luce radente.
Il controllo non deve fermarsi alla singola ordinata. La domanda decisiva è se l’insieme produce una superficie continua. Un quinto isolato può sembrare corretto e risultare incompatibile con il ritmo generale. Allo stesso modo, una lieve rettifica locale può essere preferibile alla riproduzione letterale di un punto palesemente incongruente, purché non alteri il volume d’insieme.
Il ruolo delle linee dei quinti nel controllo visivo
Le linee dei quinti nel modellismo non definiscono soltanto la forma della sezione. Regolano la distanza con cui il modello distribuisce ombra e luce. Un errore nella parte bassa della sezione può produrre una fascia scura troppo accentuata; un’apertura eccessiva nella murata può generare un riflesso chiaro che rende il fianco innaturalmente gonfio. La pittura, in questo caso, non corregge nulla. Anzi, amplifica.
Lo stesso vale per la patinatura. Una superficie geometricamente incoerente può essere resa più credibile da un invecchiamento sapiente, ma solo fino a un certo punto. Il colore attenua i contrasti, non ricostruisce un avviamento. Se la scala cromatica è già complessa, con legni diversi, fasce dipinte e zone d’usura, ogni difetto di superficie acquista ulteriore tensione visiva.
Per questo la correzione dei quinti nei piani navali precede qualunque decisione estetica. Prima si stabilisce la continuità della forma; poi si decide come mostrarla. Invertire l’ordine significa chiedere alla finitura di fare il lavoro dell’architettura.
Un metodo critico per giudicare un piano storico
Un piano storico merita rispetto, non obbedienza cieca. Il suo valore documentario può essere alto e la sua leggibilità tecnica discontinua. Può contenere informazioni preziose sul profilo, sulla distribuzione delle stazioni o sulla carpenteria navale, ma non offrire una superficie immediatamente pronta per il taglio.
L’analisi dovrebbe procedere per sovrapposizioni concettuali:
1. Si identifica la rete delle stazioni. La posizione dei quinti viene confrontata fra profilo longitudinale e pianta. Se le stazioni non sono perfettamente leggibili, si ricostruisce la loro logica attraverso le linee disponibili, senza trasformare una supposizione in una misura certa.
2. Si segue la stessa quota nelle tre proiezioni. Un’elevazione o una linea d’acqua deve condurre allo stesso punto nella sezione trasversale. Quando le intersezioni divergono, si registra il conflitto invece di scegliere subito il segno più comodo.
3. Si osserva la progressione fra le sezioni. La domanda non è soltanto se ogni quinto sia plausibile, ma se la sequenza produca un passaggio continuo da prua a poppa.
4. Si isola l’ordinata maestra. La sua larghezza, il suo volume e il modo in cui si raccorda alle sezioni vicine devono sostenere la composizione dello scafo, non interromperla.
5. Si rettificano le curve soltanto dopo il confronto. Il fairing diventa una conseguenza dell’analisi, non un gesto cosmetico applicato al primo segno irregolare.
6. Si rilegge il risultato attraverso la luce. Anche sul disegno, e poi sull’ossatura, occorre cercare le controcurve involontarie, gli spigoli e le accelerazioni che una superficie continua non dovrebbe mostrare.
Questo non è un procedimento automatico. È una disciplina dello sguardo. La geometria fornisce i vincoli; l’occhio giudica la qualità del raccordo. Separare le due cose produce spesso modelli corretti sulla carta e sgradevoli nella realtà, oppure modelli esteticamente fluidi ma infedeli alla struttura del veliero.
La fedeltà possibile, oltre la carta
La ricostruzione fedele di un veliero storico non coincide con la riproduzione servile di un documento. Un piano è una testimonianza tecnica, ma anche un oggetto grafico soggetto a copie, adattamenti e convenzioni. Il modellista deve custodire ciò che il documento comunica con chiarezza e trattare con cautela ciò che nasce da una relazione geometrica interrotta.
Nei tracciati dei quinti nei piani navali, la precisione non è il numero di linee presenti sulla tavola. È la capacità di far coincidere le tre proiezioni senza costringere lo scafo a contraddirsi. Quando il piano longitudinale, la pianta delle linee d’acqua e il piano trasversale convergono, la forma appare inevitabile: il modello sembra essersi limitato a rivelarla. Quando divergono, ogni finitura diventa un tentativo di distrazione.
La correzione non deve cancellare la storia del disegno, ma restituirgli una coerenza leggibile. Un andamento troppo teso va allentato; una curva fuori scala va ricondotta alla progressione delle sezioni; un’ordinata maestra sproporzionata va giudicata non da sola, ma dentro l’intero volume dello scafo. Il resto è trucco ottico, e il trucco, prima o poi, viene illuminato.
Un buon piano non promette facilità. Promette una forma che, una volta verificata, regge da ogni punto di vista. È questo il criterio che distingue un documento da un semplice repertorio di sagome: la possibilità di trasformare tre proiezioni separate in un’unica superficie credibile.
