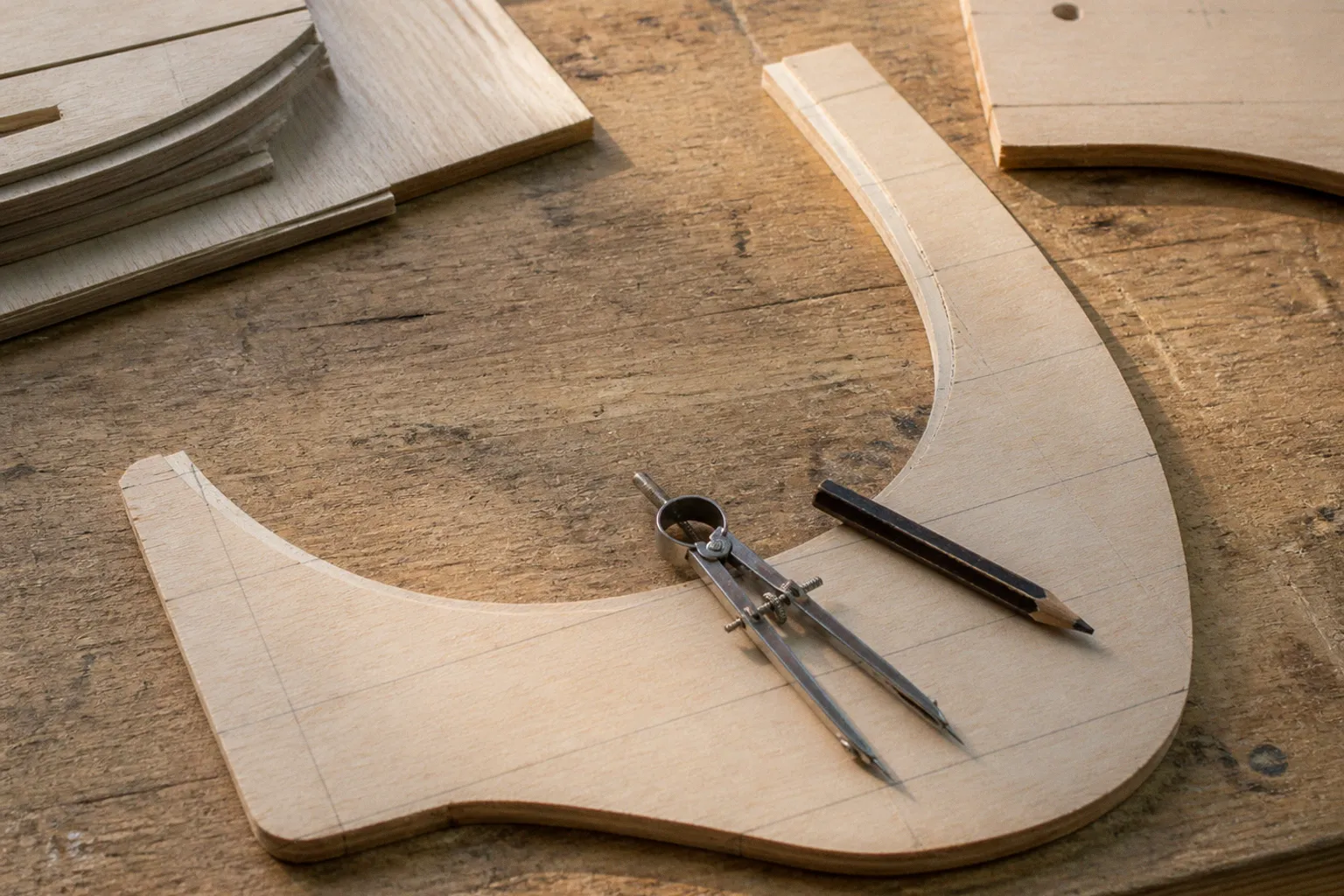

La tavola sembra regolare, il profilo appare plausibile, il compensato è stato tagliato con cura; poi il fasciame comincia a salire e la curva dello scafo perde quella continuità silenziosa che distingue un veliero credibile da una caricatura in legno.
Nel modellismo navale, il trasferimento dei quinti dal piano di costruzione al legno non è una faccenda preparatoria, né un passaggio da sbrigare prima del taglio. È il primo vero controllo sulla forma dello scafo. Un disegno tecnico può essere eccellente, ma se la scala è alterata dalla stampa, se la linea di mezzeria si sposta o se il profilo viene riportato con una pressione irregolare, l’errore entra nella struttura e si amplifica durante il fasciame.
Il tracciato dei quinti richiede quindi meno fretta e più occhio. La mano serve, certo. Ma prima ancora serve saper riconoscere una linea che non rispetta più il disegno.
La scala non è un dettaglio: è la prima misura del realismo
I piani di costruzione dei velieri, soprattutto quando derivano da documentazione storica o da ridisegni tecnici, arrivano spesso attraverso passaggi che possono modificare impercettibilmente le dimensioni: scansione, impaginazione, fotocopia, riduzione automatica, stampa adattata al formato del foglio. L’immagine resta nitida. La scala, invece, può avere già cominciato a mentire.
Nel trasferimento dei quinti sul legno, la verifica deve essere eseguita prima di qualsiasi ricalco o incollaggio. Non basta controllare che il foglio corrisponda visivamente alla tavola. Occorre confrontare le quote e, quando il piano lo consente, sovrapporre il disegno a una griglia di controllo. La verifica 1:1 è il riferimento più semplice e più severo: se una misura dichiarata sul piano non coincide con quella ottenuta sulla stampa, il foglio non è pronto per diventare una dima.
La deformazione non è sempre uniforme. Una stampa può risultare leggermente più corta in una direzione e quasi corretta nell’altra. In quel caso una singola misura sembra rassicurante, mentre la forma complessiva del quinto è già alterata. Il problema si presenta soprattutto sulle ordinate più larghe, dove pochi millimetri — o una minima variazione proporzionale, in scala ridotta — influenzano la progressione del fasciame.
Prima di riportare il disegno conviene osservare almeno questi elementi:
- la distanza tra la linea di base e i punti estremi del quinto;
- la posizione della mezzeria rispetto al foglio;
- la larghezza massima dell’ordinata;
- la continuità della curva tra le sezioni vicine;
- lo spessore previsto del materiale e l’eventuale linea di taglio;
- la corrispondenza tra numerazione del quinto e posizione nello scafo.
La linea di mezzeria è il punto più delicato. Se viene trasferita inclinata o se il legno presenta un bordo di riferimento non perfettamente rettilineo, anche un profilo disegnato con grande precisione può finire fuori squadra. Il legno non perdona l’approssimazione geometrica; la patinatura, più avanti, non potrà coprirla. E sarebbe un peccato chiedere al colore di correggere ciò che la matita ha già compromesso.
Un piano stampato male non diventa corretto perché il taglio è pulito. Diventa soltanto un errore con un bordo più elegante.
Disegno tecnico e forma reale dello scafo
I quinti non sono sagome isolate. Sono sezioni che acquistano senso soltanto nella sequenza dello scafo. Per questo, dopo la verifica dimensionale, è utile confrontare l’andamento dei profili tra loro. Un quinto molto più pieno del precedente o una curva che si chiude troppo bruscamente possono indicare un errore di trasferimento, ma anche una lettura incompleta del piano.
Nei disegni tecnici navali storici, le linee d’acqua, i profili longitudinali e i tracciati delle ordinate collaborano alla definizione della carena. Separare una sezione dal sistema che la genera significa rischiare di trattarla come un’immagine decorativa. In realtà, la sua curvatura deve dialogare con la progressione delle altre ordinate e con la futura posa del fasciame.
Il controllo visivo, qui, non è un’impressione vaga. È una verifica di tensione. Le curve devono accompagnarsi, non combattersi. Se la sequenza mostra un salto, una strozzatura o una pancia inattesa, il difetto va cercato prima nel piano, poi nel trasferimento, infine nel taglio.
Carta carbone e ricalcatura: metodi semplici, non automaticamente precisi
La carta carbone resta uno dei sistemi più pratici per riportare i quinti sul compensato. Il principio è diretto: il foglio con il disegno viene posizionato sul legno, la carta carbone viene interposta e il contorno viene ripassato con una pressione controllata. Non richiede apparecchiature particolari e permette di lavorare anche su materiali diversi, dal compensato di pioppo al legno laminato.
Ma la semplicità non coincide con l’innocenza. Sul legno tenero la traccia può allargarsi, soprattutto se si insiste più volte sulla stessa linea. Una pressione eccessiva produce un segno scuro e apparentemente leggibile, ma con un bordo incerto. Quando arriva il seghetto, l’occhio tende a seguire il margine più visibile e non necessariamente la linea geometrica originale.
La carta da ricalco offre un controllo analogo, con una lettura spesso più pulita del passaggio. Il retro-grafitaggio del foglio — ottenuto coprendo la parte posteriore del tracciato con una matita — è un’altra soluzione manuale, utile quando non si dispone di carta carbone o quando si desidera evitare una traccia cromatica troppo evidente sul legno. Anche in questo caso, però, il risultato dipende dall’uniformità della pressione e dalla stabilità del foglio.
Il foglio deve rimanere fermo. Un minimo slittamento durante il ripasso crea una doppia linea, spesso così vicina all’originale da risultare difficile da distinguere. È il genere di difetto che il modellista nota soltanto quando la sagoma è già stata tagliata. A quel punto la falsa linea non è più un problema grafico: è una variazione della sezione.
Il trasferimento per punti
Quando il profilo è particolarmente fitto, quando la carta tende a muoversi o quando si lavora su un materiale che rende poco leggibile la grafite, si può trasferire il contorno attraverso una serie di punti. Il tracciato viene bucherellato con uno spillo lungo la linea del profilo; rimosso il foglio, i punti sulla superficie del legno vengono uniti con una matita sottile.
È un metodo meno rapido e più severo. Ha però un pregio: obbliga a leggere la curva, non soltanto a inseguire una linea continua. I punti devono essere abbastanza ravvicinati nelle zone di maggiore curvatura e più distanziati nei tratti regolari. Se vengono distribuiti senza criterio, il profilo risultante assume un andamento spezzato, simile a un poligono che tenta malamente di fingersi scafo.
Il trasferimento a punti è particolarmente utile per controllare:
1. la mezzeria e il suo rapporto con la base;
2. la larghezza massima del quinto;
3. la continuità delle parti concave;
4. la simmetria destra-sinistra;
5. le zone in cui il profilo cambia ritmo.
Dopo aver unito i punti, il disegno sul legno va confrontato ancora con l’originale. Non bisogna correggere la curva a gusto, arrotondandola per renderla più gradevole. Un quinto non deve diventare più bello: deve restare coerente con il piano e con le sezioni vicine.
Il trasferimento termico: il toner, non l’inchiostro
Il trasferimento a caldo con ferro da stiro è una tecnica interessante perché consente di portare il disegno sul legno senza lasciare il foglio incollato alla tavoletta e senza costruire una dima fisica. Il principio sfrutta il toner di una stampa laser o di una fotocopia a secco: il calore ammorbidisce il legante e permette al pigmento di aderire alla superficie lignea.
Qui è necessario essere categorici. Il metodo termico non trasferisce allo stesso modo una stampa a getto d’inchiostro tradizionale. L’inchiostro liquido e il toner laser non hanno la stessa composizione né lo stesso comportamento al calore. Confonderli significa aspettarsi una traccia che può non comparire, sbavare o restare semplicemente sulla carta mentre il modellista si convince di aver seguito la procedura corretta.
Il foglio deve essere posizionato con attenzione, soprattutto se il disegno è asimmetrico o contiene indicazioni numeriche. Un trasferimento speculare può trasformare un quinto destro in un quinto sinistro senza che la forma, osservata da sola, tradisca immediatamente l’errore. La numerazione e la mezzeria devono quindi essere considerate parte integrante del controllo, non annotazioni marginali.
Il calore va applicato con uniformità, evitando di trascinare il ferro in modo irregolare sul foglio. Una pressione disomogenea può produrre zone più scure e altre incomplete. Il risultato non è necessariamente inutilizzabile, ma una linea interrotta o sfocata costringe a ricostruire il profilo a mano. In quel momento il vantaggio del trasferimento termico si riduce rapidamente.
Il sistema presenta alcuni vantaggi netti:
| Aspetto | Trasferimento termico con toner | Ricalcatura con carta carbone |
|---|---|---|
| Supporto finale | Il disegno resta direttamente sul legno | La traccia viene impressa attraverso il foglio |
| Dima incollata | Non necessaria | Non necessaria |
| Rischio principale | Trasferimento incompleto o sbavato | Slittamento del foglio e pressione irregolare |
| Tipo di stampa | Laser o fotocopia a secco | Qualsiasi stampa utilizzabile come riferimento |
| Correzioni | La traccia può essere meno facile da riprendere | Il profilo resta leggibile sul foglio originale |
| Controllo della scala | Richiede verifica preventiva | Richiede verifica preventiva |
Il vantaggio estetico del trasferimento a caldo — una linea sottile, senza il bordo della carta — non deve diventare un alibi. Una traccia discreta non è necessariamente una traccia precisa. In alcuni casi la carta carbone, proprio perché più leggibile, consente un controllo migliore prima del taglio.
Incollare il foglio sul compensato: efficace, ma esigente
L’incollaggio diretto del foglio sul compensato è una soluzione diffusa. Il profilo viene stampato, verificato e fissato alla tavoletta con un adesivo spray o con un prodotto adatto a un fissaggio temporaneo. Il foglio diventa una superficie di riferimento durante il taglio, riducendo il rischio di seguire una linea tracciata male.
Il punto critico è la tenuta durante la lavorazione. Se l’adesivo non è idoneo, se non ha raggiunto una presa sufficiente o se la carta viene applicata su una superficie polverosa, il seghetto può sollevarne i bordi. La lama strappa il foglio, lo increspa oppure trascina piccoli lembi sotto la base di taglio. Il profilo, a quel punto, perde definizione proprio nel punto in cui dovrebbe guidare la mano.
Il compensato di pioppo nobile da 5,00 millimetri è comunemente impiegato per elementi strutturali di questo tipo; per parti più sottili si possono incontrare compensati da 1,50 millimetri, HDF da 2,00–3,00 millimetri o legno laminato da 1,00 millimetro, secondo la scala e la funzione del pezzo. Queste misure non sono intercambiabili per inerzia. Lo spessore del materiale incide sul modo in cui il quinto si inserirà nello scafo, sulla posizione del fasciame e sulla quantità di materiale disponibile per la successiva smussatura.
La carta, inoltre, modifica la lettura del bordo. Se il foglio è spesso o presenta un margine di taglio poco netto, il modellista può confondere il profilo teorico con la zona da asportare. È preferibile distinguere chiaramente:
- la linea esterna del quinto;
- la linea di mezzeria;
- la linea di base;
- eventuali tacche di riferimento per il fasciame;
- la parte che dovrà essere rimossa durante il quartabuono.
Il foglio incollato non sostituisce il controllo del legno. Un compensato può presentare fibre inclinate, piccoli vuoti interni o un bordo non perfettamente regolare. Il disegno definisce la forma; il supporto può ancora introdurre una deformazione pratica. Prima del taglio è dunque opportuno posizionare il profilo in modo da evitare, per quanto possibile, zone danneggiate o deformate del pannello.
Il foglio incollato non è una garanzia. È soltanto una promessa: mantiene il segno al suo posto finché l’adesivo, la carta e il taglio collaborano.
Il problema della rimozione
Quando il foglio è stato incollato direttamente sul compensato, la rimozione deve essere valutata in rapporto all’adesivo e alla superficie. Strappare la carta troppo presto può sollevare fibre del legno; lasciarla sul pezzo può invece coprire il bordo durante le fasi di rifinitura. Non esiste una soluzione universale valida per ogni adesivo e ogni tavoletta.
Il criterio resta visivo e meccanico: la superficie deve rimanere leggibile, senza fibre strappate che alterino il perimetro. Un quinto con il bordo danneggiato non è soltanto meno gradevole da vedere. Ha perso la propria affidabilità come riferimento per il fasciame.
Dal tracciato al taglio: il profilo deve sopravvivere alla sega
Il taglio non comincia quando la lama entra nel legno. Comincia quando si decide quale lato della linea conservare. Sembra una distinzione elementare, ma molte sagome perdono precisione proprio qui. Il seghetto elettrico può seguire il bordo esterno, mordere la linea o lasciare un margine da rifinire. Quello che non può fare è correggere un profilo trasferito in modo ambiguo.
Prima della lama, il quinto va osservato come una superficie da inserire nello scafo, non come una sagoma indipendente. La mezzeria deve essere riconoscibile. La base deve risultare coerente con il piano. Le tacche e gli incastri devono mantenere la loro posizione relativa. Un piccolo errore in un punto di riferimento può compromettere l’allineamento di tutte le ordinate.
Il taglio più prudente lascia un margine minimo da rifinire, soprattutto nelle curve strette e nelle zone in cui la linea non è perfettamente leggibile. Ma quel margine deve essere controllato: troppo materiale porta a una rifinitura aggressiva, poca materia induce a mangiare la linea. In entrambi i casi, la curva originale rischia di trasformarsi in una decisione presa a occhio dopo il fatto.
La finitura del bordo non deve cancellare i riferimenti. Una volta tagliata la sagoma, è opportuno ricontrollare:
1. la simmetria rispetto alla mezzeria;
2. la continuità del bordo superiore e delle curve di fiancata;
3. la posizione degli incastri;
4. la corrispondenza con il profilo stampato;
5. l’eventuale differenza tra il quinto e quello simmetrico, se il piano prevede una costruzione speculare.
La simmetria non va data per scontata neppure quando il disegno appare perfetto. Un trasferimento manuale può essere più preciso da un lato che dall’altro. Se il piano rappresenta una sezione completa, la verifica della metà destra contro la metà sinistra è immediata. Se invece viene riportata una sola metà, la duplicazione deve rispettare la mezzeria senza interpretazioni creative.
Il quartabuono: quando il disegno diventa superficie
Dopo il tracciato e il taglio, i bordi dei quinti devono essere smussati per accogliere correttamente i listelli del fasciame. È il cosiddetto angolo di quartabuono. Qui la forma bidimensionale comincia a trasformarsi in una struttura tridimensionale, e ogni errore precedente diventa più evidente.
Il fasciame non appoggia su una serie di spigoli identici. Ogni ordinata presenta un angolo diverso rispetto alla direzione dei listelli. La smussatura deve quindi seguire la progressione della carena, permettendo al fasciame di aderire con continuità lungo la superficie di contatto. Se il bordo resta troppo verticale, il listello appoggia soltanto su una parte ridotta; se viene consumato eccessivamente, la sezione perde volume.
Un tracciato corretto aiuta a capire dove il materiale deve restare e dove può essere asportato. Un quinto segnato male produce invece una smussatura di compensazione: si tenta di recuperare con la carta abrasiva ciò che era già sbagliato sulla tavola. Il risultato può apparire accettabile in una fotografia frontale, ma mostrare una tensione irregolare quando la luce scorre lungo il fasciame.
La luce, ancora una volta, è un giudice meno indulgente della vernice. Una superficie continua restituisce un chiaroscuro regolare; una variazione brusca genera una striscia più scura, una fuga del listello, una zona in cui la curva sembra piegarsi senza motivo. Il difetto non è sempre grande. È soltanto collocato nel punto giusto per farsi notare.
Durante il quartabuono, i riferimenti fondamentali da conservare sono:
- il piano della mezzeria;
- la quota della base;
- lo spessore effettivo dell’ordinata;
- la progressione delle sezioni verso prua e verso poppa;
- la superficie necessaria all’appoggio del fasciame.
La smussatura non va eseguita come una semplice eliminazione degli spigoli. È una correzione geometrica controllata, con l’obiettivo di mantenere leggibile il disegno dello scafo anche quando il bordo del quinto non è più ortogonale alla tavoletta.
Quale metodo scegliere per i piani di costruzione dei velieri
Non esiste un trasferimento migliore in assoluto. Esiste il metodo che lascia più controllo nel caso specifico. Per una tavola ben stampata e facilmente verificabile, la carta carbone è rapida e leggibile. Per profili che devono restare direttamente sul legno, il toner laser trasferito a caldo riduce l’ingombro della carta. Per una sagoma da tagliare mantenendo il disegno in superficie, l’incollaggio diretto può risultare comodo, purché il fissaggio sia affidabile.
La scelta dipende da quattro fattori: qualità della stampa, tipo di legno, complessità del profilo e necessità di conservare il foglio durante il taglio. Il criterio decisivo, tuttavia, è sempre la possibilità di verificare la linea prima che diventi truciolo.
I piani di costruzione velieri più accurati non chiedono al modellista di fidarsi ciecamente del contorno. Offrono assi, quote, sezioni e riferimenti con cui ricostruire la forma. Usarli soltanto come immagini da ricalcare significa ridurre un disegno navale a una sagoma ornamentale. Ed è proprio lì che comincia il fuori scala: non nel bozzello enorme o nella cima troppo brillante, ma nella struttura che nessuno controlla più quando verrà nascosta dal fasciame.
Il tracciato dei quinti modellistico è dunque una prova di coerenza. La stampa deve rispettare la scala. Il trasferimento deve rispettare la linea. Il taglio deve rispettare il profilo. La smussatura deve rispettare la superficie futura dello scafo. Se uno di questi passaggi viene trattato come una formalità, l’errore non scompare: cambia soltanto forma.
Un modello storico convincente non nasce dal legno più costoso né dalla patinatura più sofisticata. Nasce da una sezione corretta, ripetuta nella posizione corretta, con una curva capace di reggere la luce. Tutto il resto — colore, usura, ferramenta, manovre — arriva dopo. E non dovrebbe essere chiamato a salvare uno scafo che ha già perso la propria tensione visiva sul tavolo da disegno.
